余氯检测仪说明书

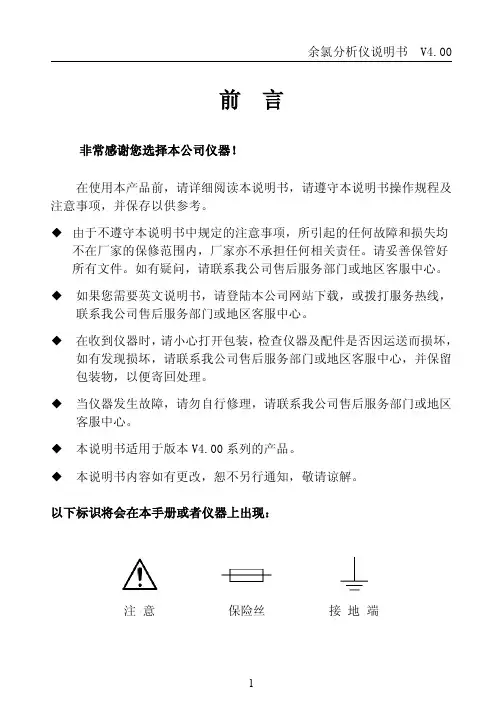

前言非常感谢您选择本公司仪器！在使用本产品前，请详细阅读本说明书，请遵守本说明书操作规程及注意事项，并保存以供参考。

◆由于不遵守本说明书中规定的注意事项，所引起的任何故障和损失均不在厂家的保修范围内，厂家亦不承担任何相关责任。

请妥善保管好所有文件。

如有疑问，请联系我公司售后服务部门或地区客服中心。

◆如果您需要英文说明书，请登陆本公司网站下载，或拨打服务热线，联系我公司售后服务部门或地区客服中心。

◆在收到仪器时，请小心打开包装，检查仪器及配件是否因运送而损坏，如有发现损坏，请联系我公司售后服务部门或地区客服中心，并保留包装物，以便寄回处理。

◆当仪器发生故障，请勿自行修理，请联系我公司售后服务部门或地区客服中心。

◆本说明书适用于版本V4.00系列的产品。

◆本说明书内容如有更改，恕不另行通知，敬请谅解。

以下标识将会在本手册或者仪器上出现：注意保险丝接地端目录概述基本功能 (4)主要特点 (4)测量原理 (5)产品应用 (6)技术规格技术规格 (7)安装注意事项 (8)变送器安装 (9)传感器安装 (10)电气连接 (11)调试控制面板 (13)显示界面 (14)设置菜单 (15)PH标定设置 (24)HOCL标定设置 (30)维护变送器维护 (35)传感器维护 (35)通信RS485通信 (37)常见问题常见问题 (40)快速安装指导1、安装变送器安装：参照说明书（第9页）中变送器的安装方式安装。

传感器安装：参照说明书（第10页）中传感器安装示图及安装方式安装。

2、电气连接(参照说明书第11~12页电气连接）3、标定（此仪表出厂已标定，客户长期放置，使用前需重新标定）►pH标定（PH Calibration）：参照说明书（第24页）进行标定。

►HOCL标定（HOCL Calibration）：参照说明书（第30页）进行标定。

一、概述工业余氯在线分析仪是一款全新的余氯分析仪，具有高度的高智能化和灵活性，可同时测量余氯、次氯酸，pH、温度，广泛应用于电力、供水、医药、化工、食品等行业，对水中的余氯和pH值进行连续测量。

XHCL-7135/7165智能余氯检测仪一、概述XHCL-7135智能余氯控制仪是一款微机型余氯、二氧化氯发生器、臭氧在线测控仪。

采用先进的恒电压传感器，灵敏度度高，信号响应迅速，测量准确、性能稳定、维护简单。

在城市自来水管网末端、钢厂、化工企业等单位污水处理系统低于0.1ppm的余氯条件下都有良好的表现。

该检测仪可以连接意大利匹磁公司SZ283余氯传感器，用于替代进口意大利匹磁公司CL7685、CL3630、CL7635型号的监控仪，是国内二氧化氯设备生产厂家降低成本、提高竞争能力的优质配套产品。

XHCL-7135实物图匹磁SZ283型余氯探头实物图二、功能特点●测量显示余氯的含量，可以调节测量的量程（0-2ppm、0-20ppm）。

●根据采样的余氯值，变送输出4-20mA电流，并且可以修改输出电流的范围。

●有二路继电器输出：上限输出、下限输出。

●带RS485通讯功能，国标MODBUS-RTU通讯协议。

●余氯自动控制（电流输出控制，脉冲输出控制）三、控制仪的面板功能（见附图2）1)显示窗：上面窗口显示余氯值，下面窗口显示输出电流值。

2)指示灯：H 余氯值已超过设定值；L 余氯值已低于设定值；ER 出错报警；TX 通讯；Y0 上限输出；Y1 下限输出。

3)键的功能：PRG键进入和退出功能设置（进入和退出时连续按三秒钟）；、键上、下键，用于增加和减少数值；SET键在进入功能设置状态出现某CD XX功能号时按SET键1.5秒，就能在下显示框内看到与某功能号对应的数据，如要修改就使用上、下键和点动SET键进行修改参数，每一参数修改完毕必须按SET键1.5秒确认。

四、功能及详细说明功能表功能号功能名称默认值单位范围备注0 密码设为5恢复出厂设置1 AD调零0 无2 AD调满10000 无3 AD满值对应的PPM 2000 无4 DA输出零值对应输出的电流400 无单位为0.01mA5 DA输出满值对应的输出电流2000 无单位为0.01mA7 下限设定值10 PPM PPM低于该值的时候Y0接通8 上限设定值1000 PPM PPM高于该值的时候Y1接通9 量程选择0 0（0~2PPM）1（0~20PPM）10 放大倍数10 1~10 可以调节量程2-20PPM11 总周期6512 滤波糸数 213 DA输出量程选择200014 余氯显示系数9999 % 9999% 实际值*设定值20 调试模式0 0 正常模式1调试模式21 手动DA输出2000 单位为0.005mA五、接线方式（见附件一）AN，OUT 4-20mA模拟信号输出；A+，B- 用于RS485通讯；L2 探头的屏敝线；Y+ 探头的黑色线；Y-探头的白色线；COM0 继电器输出公共端；Y0 上限输出,Y1下限输出。

目录1 仪器介绍......................................................................................... - 1 -1.1 简介...................................................................................... - 1 -1.2 技术指标............................................................................... - 2 -1.3 主要功能............................................................................... - 3 -2 安全提示......................................................................................... -3 -3 仪器结构......................................................................................... - 5 -4 仪器操作......................................................................................... - 6 -4.1 屏幕标识............................................................................... - 6 -4.2 按键功能............................................................................... - 7 -4.3 仪器基本操作 ....................................................................... - 9 -4.3.1 开关机 ........................................................................ - 9 -4.3.2 仪器预热..................................................................... - 9 -4.3.3 测量............................................................................ - 9 -4.3.4 标定.......................................................................... - 11 -4.3.5 数据存储和查阅........................................................ - 12 -4.3.6 恢复出厂设置 ........................................................... - 13 -5 注意事项....................................................................................... - 14 -5.1 仪器的维护......................................................................... - 14 -5.2 常见故障排除 ..................................................................... - 14 -5.3 仪器电源使用说明和维护注意事项..................................... - 15 -6 技术支持....................................................................................... - 16 -6.1 技术咨询............................................................................. - 16 -6.2 操作指导............................................................................. - 16 -6.3 售后服务............................................................................. - 16 -6.4 配件采购............................................................................. - 17 -6.5 联系方式............................................................................. - 17 -7 附录.............................................................................................. - 18 -附录1 校准溶液的配制 ............................................................ - 18 -1 仪器介绍1.1 简介DGB-402A型便携式余氯/总氯测定仪(以下简称仪器)是一款简单易用的余氯、总氯测量仪器，适用于地表水、工业废水、医疗废水、污水再生的景观用水、生活饮用水、游泳池水等水质中余氯和总氯的测定。

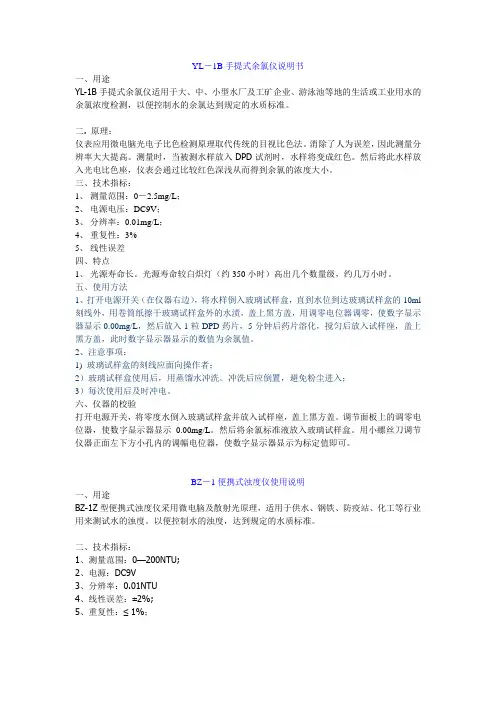

YL－1B手提式余氯仪说明书一、用途YL-1B手提式余氯仪适用于大、中、小型水厂及工矿企业、游泳池等地的生活或工业用水的余氯浓度检测，以便控制水的余氯达到规定的水质标准。

二. 原理：仪表应用微电脑光电子比色检测原理取代传统的目视比色法。

消除了人为误差，因此测量分辨率大大提高。

测量时，当被测水样放入DPD试剂时，水样将变成红色。

然后将此水样放入光电比色座，仪表会通过比较红色深浅从而得到余氯的浓度大小。

三、技术指标：1、测量范围：0－2.5mg/L；2、电源电压：DC9V；3、分辨率：0.01mg/L；4、重复性：3%5、线性误差四、特点1、光源寿命长。

光源寿命较白炽灯（约350小时）高出几个数量级，约几万小时。

五、使用方法1、打开电源开关（在仪器右边），将水样倒入玻璃试样盒，直到水位到达玻璃试样盒的10ml 刻线外，用卷筒纸擦干玻璃试样盒外的水渍，盖上黑方盖，用调零电位器调零，使数字显示器显示0.00mg/L，然后放入1粒DPD药片，5分钟后药片溶化，搅匀后放入试样座，盖上黑方盖，此时数字显示器显示的数值为余氯值。

2、注意事项：1) 玻璃试样盒的刻线应面向操作者；2）玻璃试样盒使用后，用蒸馏水冲洗。

冲洗后应倒置，避免粉尘进入；3）每次使用后及时冲电。

六、仪器的校验打开电源开关，将零度水倒入玻璃试样盒并放入试样座，盖上黑方盖。

调节面板上的调零电位器，使数字显示器显示0.00mg/L。

然后将余氯标准液放入玻璃试样盒。

用小螺丝刀调节仪器正面左下方小孔内的调幅电位器，使数字显示器显示为标定值即可。

BZ－1便携式浊度仪使用说明一、用途BZ-1Z型便携式浊度仪采用微电脑及散射光原理，适用于供水、钢铁、防疫站、化工等行业用来测试水的浊度。

以便控制水的浊度，达到规定的水质标准。

二、技术指标：1、测量范围：0—200NTU;2、电源：DC9V3、分辨率：0.01NTU4、线性误差：±2%;5、重复性：≤ 1%；三、特点：1.微电脑，触摸式键盘使用方便。

普罗名特余氯仪表使用说明书摘要：一、普罗名特余氯检测仪简介二、普罗名特余氯检测仪的应用领域三、普罗名特余氯检测仪的功能特点四、普罗名特余氯检测仪的操作方法五、普罗名特余氯检测仪的维护保养正文：一、普罗名特余氯检测仪简介普罗名特余氯检测仪是一款由天津市友鑫科技有限公司生产的高精度水质检测仪器。

该检测仪主要用于测量饮用水、泳池水、冷却水、工业处理水以及食品饮料等行业中的余氯含量，以确保水质达到相关标准。

二、普罗名特余氯检测仪的应用领域1.饮用水：普罗名特余氯检测仪可应用于自来水、瓶装水、井水等饮用水的余氯检测，确保水源的安全和卫生。

2.泳池水：泳池水需要定期进行余氯检测，以保证游泳者的健康和安全。

3.冷却水：工业冷却水在使用过程中，需要定期检测余氯含量，以保证设备运行稳定和延长使用寿命。

4.工业处理水：在工业生产过程中，需要对废水进行余氯处理，以达到排放标准。

5.食品饮料：食品饮料生产过程中，需要对原料和成品进行余氯检测，以保证产品的质量和安全。

三、普罗名特余氯检测仪的功能特点1.宽电压输入：普罗名特余氯检测仪可适应不同电压环境，方便使用和安装。

2.一路脉冲输出控制计量泵：可实现对计量泵的精确控制，保证测量精度。

3.一路4-20ma 信号控制：可实现与其他设备的联动控制，提高自动化程度。

4.高精度测量：普罗名特余氯检测仪采用先进的传感器技术，具有高精度、高稳定性的特点。

5.易于操作：操作界面简洁明了，操作步骤简单易懂。

四、普罗名特余氯检测仪的操作方法1.开机：接通电源，打开仪器开关，仪器开始自检。

2.设置：根据需要，设置测量范围、输出信号等参数。

3.测量：将待测水样加入测量池，启动测量程序，仪器开始测量。

4.查看结果：测量完成后，可通过显示屏查看余氯含量。

5.关闭：测量结束后，关闭仪器电源。

五、普罗名特余氯检测仪的维护保养1.定期校准：为确保测量精度，建议每隔一段时间对仪器进行校准。

2.清洁维护：使用后，应及时清洁测量池，避免水样残留影响测量精度。

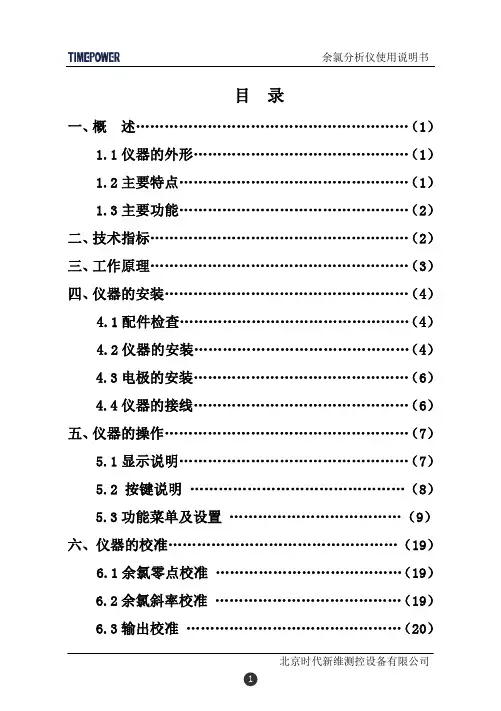

目录一、概述 (1)1.1仪器的外形 (1)1.2主要特点 (1)1.3主要功能 (2)二、技术指标 (2)三、工作原理 (3)四、仪器的安装 (4)4.1配件检查 (4)4.2仪器的安装 (4)4.3电极的安装 (6)4.4仪器的接线 (6)五、仪器的操作 (7)5.1显示说明 (7)5.2 按键说明 (8)5.3功能菜单及设置 (9)六、仪器的校准 (19)6.1余氯零点校准 (19)6.2余氯斜率校准 (19)6.3输出校准 (20)6.4输出电流的计算 (23)七、电极操作指南 (26)7.1电极的工作原理 (25)7.2添加电极填充液 (26)7.3电极联机装配 (30)7.4测量、标定 (31)7.5断水的处理 (31)7.6电极拆卸 (32)7.7存贮 (32)7.8电极填充液更换 (33)7.9电极维护 (33)八、仪器常见故障判别与处理 (34)九、附录一 (35)一 概 述该仪器是我公司生产的在线分析仪之一,为高智能化在线连续监测仪。

配备余氯电极，可实现毫克级余氯的测量，是检测泳池水、饮用水等液体中余氯含量的仪器。

1.1仪器的外形仪器的外形如下图1.1。

仪器由主机、余氯电极组成。

电极系统采用测量灵敏的余氯复合电极，自动温度补偿，测量可靠、数据准确。

图1.1 仪器有一个余氯输入通道。

电极内置的NTC 温度电阻，温度补偿由电极内部附带电路实现。

1.2主要特点全中文显示,操作方便：采用高分辨率的128×64点阵液晶显示模块,所有数据、状态和操作提示都是中文显示,完全没有厂家自己定义的符号或代码。

简单的菜单结构,文本式的人机对话：与传统的仪器相比,该仪器功能增加了很多,由于采用了分门别类的菜单结构,类似微机的操主机余氯电极作方法,使用起来更清晰、更方便。

多参数同时显示：在同一屏幕上可以同时显示度值、温度、时间。

1.3主要功能历史数据功能：在测量状态下按存储键，仪器自动存储测量界面下的数值和时间,可存储3000条数据。

按 MENU 键 Password 口令 按 END 键 按 END 键
按 END 键
按 ENTER 键：选择语言和向前进至下一个参数 按 ENTER 键：组态口令 或 按 MENU 键：进入下一个 参数
4.0 转换器操作 在显示模式按 MENU/4 键进入菜单模式；仪器询问口令。初始口令为 00000，输入口令并按 ENTER 键。 按 MENU/4 键循环显示：Menu（菜单）----Calibration（标定）----Channel definition（通道定义） 4.1 通道定义 此菜单允许选择每个通道的测量类型，通道定义菜单对应所安装通道的数量（若只安装一个通道， 则只有通道 1 定义菜单出现；若安装二个通道，则通道 1 和通道 2 定义菜单出现） 。根据所安装传感器类
5 6 + mV 输入 PH/ORP
7
8
9
Pt100
３
T17MB4000/T17KC4000 分析测量仪
3.0 键盘功能 除 ENTER 键外，每个键均为双功能键。蓝色背景键是第二功能仅用于控制器。数字和功能之间的选 择是由仪表自动识别。
手动选择 / 0：在控制器中选择手动方式或数字 0
减少输出 / 1：手动控制方式时减少控制器输出或数字 1
２
T17MB4000/T17KC4000 分析测量仪
3. 从端子板上断开接线 4. 断开电源板的扁平连接电源 5. 断开 DI/DO 板的连接 6. 松开电源板固定螺钉 7. 按图 4 焊接 8. 重新安装线路板，拧上螺丝，连接电缆和电线，盖回盖子 2.4.1.1 同电源电缆有关的标准 电源电缆由用户提供和安装，使用 EN61010—1 电源电缆符合下述要求： � 电源电缆必须有认证（例 IMQ,UL,CSA…）或国际认可测试。可选的电缆符合 IEC227 和 IEC245 要求。 � 三芯电缆，每芯截面积 1mm2 或 1.5mm2 � 在 Micro2Chem 上的电缆密封管为 PG11，用于电缆的软保护。该电缆密封管适用于电缆外 径 6～10mm 和 IP68 � 电缆必须包括接地线并正确接地 2.4.1.2 电源电缆的安装（由用户完成） 2.4.2 开关量输入/输出 Micro2Chem 开关量输出有 7 个继电器，图 5 表示如何在不同功能条件下使用继电器。 继电器指标： � 24Vac 或 24Vdc � 5A max. � 95-115mW 传输特性： � 最大电压：380Vac，300Vdc � 最大电流：8A � 最大能力：50W～270W 交流电；2000W 直流电。 开关量输出例表如下： CCO 1 2 3 4 5 6 7 转 换 器 通道 1 通道 1 通道 2 通道 2 看门狗 T17MB4000 高报警 低报警 高报警 低报警 带清洗转换器 通道 1 通道 1 通道 2 通道 2 试剂 水清 看门狗 T17MC4000 高报警 低报警 高报警 低报警 清洗阀 洗阀 控 制 器 高报警 低报警 PID1 递增 PID1 递减 看门狗 T17MD4000 游泳池控制器 高报警 低报警 PID1 递增 PID1 递减 看门狗 T17ME4000 （任何通道） （任何通道） 溶氧池控制器 看门狗 T17MF4000 2.4.3 模拟量输入/输出板 1 2 3 4 + + MA uA 输出 输入 4~20mA 传感器

工业在线余氯仪用户手册目录注意事项 (2)1.产品配置 (3)2.简介 (3)3.技术指标 (4)4.仪表安装 (4)5.仪表面板及接线说明 (6)6.仪表功能设置 (7)7.日常维护要点 (14)8.电极使用保养 (15)注意事项●使用时请遵守本说明书之操作规程及注意事项。

●为使测量更精确，仪器须经常配合电极进行标定；若您的电极购买时间已近一年或电极存在质量问题，请注意更换。

●执行标定工作之前请将仪器通电预热三十分钟。

●因产品更新换代，本说明书如有变动恕不另行通知。

1.配置标准配置●AMT-PY100仪表一台●余氯电极一根（5米线）,备用膜头一个，备用电解液一瓶●流通槽一个●PH电极一根（含缓冲溶液4.00和6.86PH各一袋）●紧固锁紧条两根●用户使用说明书一本选配●安装支架（1米长）● 485通讯接口及485转232或485转USB连接器主要特点●大屏幕点阵液晶显示、中文菜单操作。

●多参数同时显示：余氯值、次氯酸值、PH值、温度、输出电流等同时显示，直观易读，并有量程超限提示。

●有恢复出厂设置功能，斜率修正功能。

●手动/自动PH补偿功能和温度补偿功能。

●通讯功能（选配）：具有RS-485通讯接口（MODBUS协议部分兼容），4～20 mA电流输出对应的余氯值可以任意设定。

●光电隔离4-20mA电流输出。

●迟滞量任意设定功能，避免开关继电器频繁动作，有设置开关量关和闭功能。

●看门狗功能：确保仪表不会死机。

●核心器件均来自国外著名品牌。

●掉电保护＞10年。

3.技术指标4.仪表安装4.1 主机安装仪表应安装在清洁、干燥、通风好、无震动的位置，周围应无腐蚀性气体。

（1（24.2 电极安装余氯电极、PH电极装入流通池的方法如图。

如采用沉入（插入）式安装方式，电极不带流通测量槽，直接分别将余氯电极和PH电极用连接杆连接（防止电极电缆线进水）插入水中后，用固定支架固定即可。

安装前请务必使用生料带（螺纹处）做好防水封闭工作。

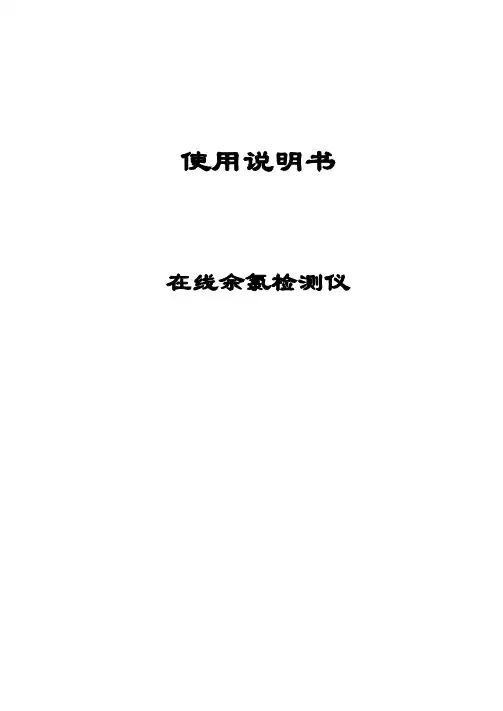

使用说明书在线余氯检测仪注意事项●根据环境选择合适电极,以及安装方式。

●使用时请遵守本说明书之操作规程及注意事项。

●在使用过程中若发现仪器工作异常或损坏请联系经销商,切勿自行修理。

●为使测量更准确，仪器须经常配合电极进行标定；若您的电极购买时间已近一年或电极存在质量问题，请注意更换。

●执行标定工作之前请将仪器接上电极后通电极化两个钟以上。

●因产品更新换代，本说明书如有变动恕不另行通知。

●可免费申请本公司现有上位机在线采集软件，其他功能软件需订购。

11.产品配置请确认您所购买的检测仪，包装盒是否完整，如有包装损坏或是有任何配件短缺的情形，请您尽快与经销商联系，配置如下。

标准配置◇余氯仪表一台◇余氯电极一支,备用膜头一个，电解液一瓶(整套时含有）◇PH电极一支,PH缓冲剂两包（整套时含有）◇流通槽一个（或沉入式安装支架）◇紧固锁紧条两根◇用户使用说明书一本可选附件◇安装支架（1米长）◇485通讯接口及485转232或485转USB连接器2.产品简介余氯检测仪是我公司引进国外技术生产的一款在线智能余氯检测仪，采用进口元器件和渗透膜头，基于最新的极谱分析技术及先进的生产工艺和表贴技术。

运用这一系列先进的分析技术，确保仪器长期工作的稳定可靠性和准确性。

具有中/英文菜单式操作、记事本存储测量数据、485通讯等功能。

广泛用于循环水自控加药、游泳池加氯控制以及饮用水处理厂、饮用水分布网、游泳池、医院废水、水质处理工程等对水溶液中的余氯含量进行连续监测和控制。

2主要特点：◇全新防水防尘防潮优质外壳（IP65）工艺，表面喷漆工艺，仪表外观大方、高端。

◇产品拥有高精度，高稳定性能，抗干扰能力强。

◇大屏幕点阵液晶显示、中/英文菜单操作（相互切换）。

◇多参数同时显示：余氯值、次氯酸值、PH值、温度、输出电流等同时显示，直观易读，并有量程超限提示。

◇有恢复出厂设置功能，斜率修正功能，并自动识别PH标准液。

◇手动/自动PH补偿功能和温度补偿功能。

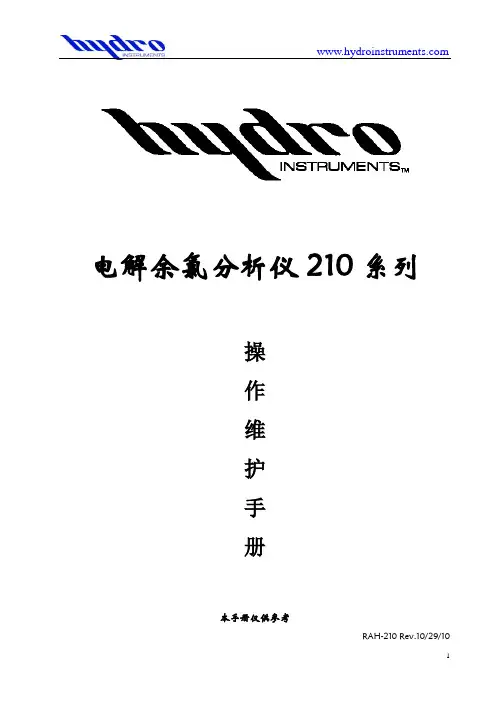

1电解余氯分析仪210系列操 作 维 护 手 册本手册仅供参考RAH-210 Rev.10/29/10 Array23目 录I.功能和性能 ................................................................................................................................................................ 4 1. 基本概念描述 ...................................................................................................................................................... 4 2．自发电极理论 ..................................................................................................................................................... 4 3. 氯化学 ................................................................................................................................................................. 4 4．测量化学 ............................................................................................................................................................. 5 5. 基本规格 ............................................................................................................................................................ 6 图1 次氯酸分解曲线 ........................................................................................................................................... 7 II ．系统部件描述 ........................................................................................................................................................ 8 1．测量室： ............................................................................................................................................................. 8 2．温度探针 ............................................................................................................................................................. 8 图2 测量箱流程图 ................................................................................................................................................. 9 III ．安装 .................................................................................................................................................................... 10 3．取样水处理的考虑事项 ................................................................................................................................... 10 4．取样点选择：此部分参照图5。
