空气斜槽 气力输送

242020.增刊CMTM空气输送斜槽是一种利用空气流化原理的物料输送技术，广泛应用于输送干燥易流动粉状物料的气力输送设备。

通常在水泥行业中用于输送水泥和生料粉、粉煤灰等物料；在粮食行业用于淀粉、面粉等物料的输送；化工行业中用于二氧化硅、氧化铝粉、纯碱等物料的输送。

空气斜槽具有无运动部件、无维修、输送量大、输送距离长、改变输送方向方便、并能多点喂料和多点卸料等特点，得到广泛的应用。

要维修，搅拌站全包封后，螺旋机的吊装就非常困难了，空气斜槽的免维护的优点就更为突出。

南方路机从2003年开始关注并研究粉料输送气槽运用于搅拌站的这一技术，于2010年成功应用于搅拌站上，经过多年的应用及优化，气槽输送技术的各项技术指标满足搅拌站的计量精度及计量时间的要求，满足搅拌站的节能环保要求。

南方路机于多年来使用气槽输送的经验，总结出粉料输送气槽满足在搅拌站使用的前提是：（1）满足粉料的输送时间要求；（2）满足计量精度要求；（3）满足其他要求。

1 满足粉料输送时间的要求选用粉料输送气槽用于搅拌站，原因之一就是螺旋机的输送产量不能满足大方量搅拌主机的水泥输送的要求，对于4m 3以上的搅拌站，如果用螺旋机输送粉料，需要采用直径406的螺旋机。

这个型号的螺旋机配用30kW 电机,这个功率的电机频繁的启停，对电气和机械都是很大的考验。

由此，大输送量的粉料气送槽用于混凝土搅拌站也就顺理成章了。

以4.54m 3站为计算，按一般配方300kg/m 3的水泥用量，4.54m 3搅拌站一个罐次的水泥用量是：300×4.5=1350kg ，按计量时间30s 计算（含粗精计量的时间），水泥气送槽的产量是：Q =1350/30×3600=162000kg/H=162t/H 气槽产量查厂家选用手册的产量如下见表1：摘　要：空气斜槽技术应用于搅拌站须解决气槽输送的稳定性、计量的精确及气槽的检修等问题。

关键词：空气斜槽；混凝土搅拌站；计量中图分类号：TB472 文献标识码： B空气斜槽输送技术用于混凝土搅拌站Application of Air Conveying Chute in the Concrete Mixing Plant邓庆阳/DENG Qingyang 1 肖炳云/XIAO Bingyun 2(1.福建南方路面机械有限公司，福建 泉州 362000；2.江西樟树港航管理处，江西 樟树 331200)图1 NFLG首套气槽输送计量方式在山东烟台工地获得成功空气斜槽用于搅拌站，最早在广东地区的搅拌站出现。

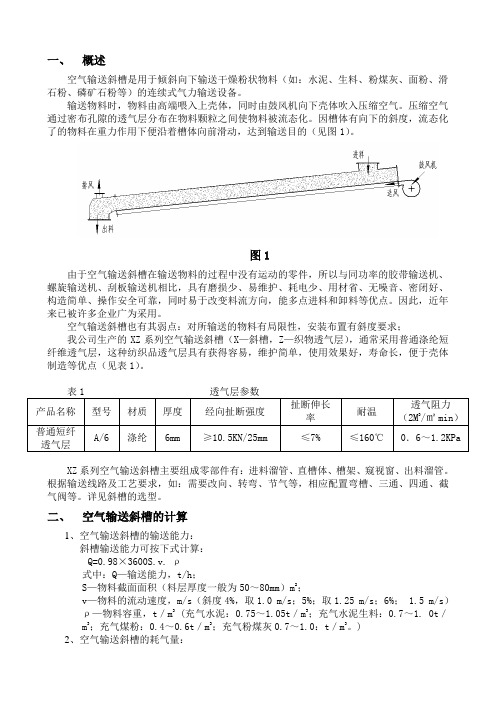

一、概述空气输送斜槽是用于倾斜向下输送干燥粉状物料（如：水泥、生料、粉煤灰、面粉、滑石粉、磷矿石粉等）的连续式气力输送设备。

输送物料时，物料由高端喂入上壳体，同时由鼓风机向下壳体吹入压缩空气。

压缩空气通过密布孔隙的透气层分布在物料颗粒之间使物料被流态化。

因槽体有向下的斜度，流态化了的物料在重力作用下便沿着槽体向前滑动，达到输送目的（见图1）。

图1由于空气输送斜槽在输送物料的过程中没有运动的零件，所以与同功率的胶带输送机、螺旋输送机、刮板输送机相比，具有磨损少、易维护、耗电少、用材省、无噪音、密闭好、构造简单、操作安全可靠，同时易于改变料流方向，能多点进料和卸料等优点。

因此，近年来已被许多企业广为采用。

空气输送斜槽也有其弱点：对所输送的物料有局限性，安装布置有斜度要求；我公司生产的XZ系列空气输送斜槽（X—斜槽，Z—织物透气层），通常采用普通涤纶短纤维透气层，这种纺织品透气层具有获得容易，维护简单，使用效果好，寿命长，便于壳体制造等优点（见表1）。

产品名称型号材质厚度经向扯断强度扯断伸长率耐温透气阻力（2M3/㎡min）普通短纤透气层A/6涤纶6mm≥10.5KN/25mm≤7%≤160℃0．6～1.2KPaXZ系列空气输送斜槽主要组成零部件有：进料溜管、直槽体、槽架、窥视窗、出料溜管。

根据输送线路及工艺要求，如：需要改向、转弯、节气等，相应配置弯槽、三通、四通、截气阀等。

详见斜槽的选型。

二、空气输送斜槽的计算1、空气输送斜槽的输送能力：斜槽输送能力可按下式计算：Q=0.98×3600S.v.ρ式中：Q—输送能力，t/h；S—物料截面面积（料层厚度一般为50～80mm）m2；v—物料的流动速度，m/s（斜度4%，取1.0 m/s；5%；取1.25 m/s；6%； 1.5 m/s）ρ—物料容重，t／m3 (充气水泥：0.75～1.05t／m3；充气水泥生料：0.7～1. 0t／m3；充气煤粉：0.4～0.6t／m3；充气粉煤灰0.7～1.0：t／m3。

空气斜槽输送能力、风量的计算方法1) 空气输送斜槽型号
序号 1 2 3 4 5 6 7
型号XZ200 XZ250 XZ315 XZ400 XZ500 XZ630 XZ800
2）空气输送斜槽的输送能力
空气输送斜槽的输送能力按下式计算：
Q=3600KFωρ
Q ——输送能力，T/h；
K——物料流动阻力系数，K≈0.9；
F——槽内物料断面积，m；
F=Bh/1000
(其中：B为槽宽，mm ；h为槽内料层平均厚度，m)
B200 250 315 400 500 630 800
h≤0.035≤0.046≤0.06≤0.075≤0.09≤0.11≤0.135
ω——槽内物料的流动速度，m/s (其中：i为空气输送斜槽安装斜度)
i4°6°8°10°12°
ω1.725 2.625 3.515 4.405 5.315
ρ ——流态化物料容重，T/m
水泥粉ρ=0.75~1.05
生料粉ρ=0.7~1.0
空气输送斜槽的输送能力参考表
3) 空气输送斜槽的耗气量
空气输送斜槽的输送能力按下式计算：
R=60qBL/1000 R——耗气量，m/h;
q ——单位面积耗气量，m/m·min；
q=1.5~2.0
B ——空气输送斜槽宽度，mm；
L ——空气输送斜槽长度，m；
4) 空气输送斜槽的风压
为了确保空气输送斜槽能长期运转，空气输送斜槽气室内的静压为4~5.5kPa，通常在长斜槽、透气层上铺设抗磨板、以及物料含水量大等情况应选取大值，为克服空气管道系统阻力所需要的压力，选用时应根据管网特性另行计算。

空气斜槽输送量空气斜槽是一种用于输送粉状和颗粒状物料的设备。

它的主要特点是输送能力大、能耗低、占地面积小、维护方便等。

本文将从空气斜槽的原理、结构和应用等方面进行介绍，以期能更好地理解空气斜槽的输送量。

一、空气斜槽的原理空气斜槽是利用气流的力量将物料从起点输送到终点的装置。

其原理是通过斜升管道中的压力差和气流的作用，使物料在斜槽中形成密度梯度，从而实现物料的输送。

具体来说，当气流通过斜升管道时，由于重力的作用，物料会与气流分离，形成一层底物料和一层上物料。

上物料受到气流的推动向上运动，而底物料则受到重力的作用向下运动，从而实现物料的输送。

二、空气斜槽的结构空气斜槽主要由斜升管道、进料口、出料口、气动输送装置等部分组成。

斜升管道是空气斜槽的主体，其倾斜角度和长度可以根据物料的性质和输送距离进行调整。

进料口和出料口分别用于物料的进出，而气动输送装置则负责产生气流，驱动物料进行输送。

三、空气斜槽的应用空气斜槽广泛应用于建材、化工、冶金、粮食等行业的物料输送中。

它在水泥生产线中常用于输送熟料和矿渣等物料，可以大大提高生产效率。

在化工行业中，空气斜槽可以用于输送粉状和颗粒状的化工原料，如石灰石粉、硫化铁粉等。

此外，空气斜槽还可以用于冶金行业中的矿石输送以及粮食行业中的谷物输送等。

四、空气斜槽的优点空气斜槽具有以下几个优点：1. 输送能力大：由于气流的作用，空气斜槽可以实现大量物料的输送，且输送速度快。

2. 能耗低：相比于传统的机械输送设备，空气斜槽的能耗较低，可以节约能源。

3. 占地面积小：空气斜槽的结构紧凑，占地面积相对较小，可以节省厂房空间。

4. 维护方便：空气斜槽的结构简单，维护方便，可以减少维护成本和停机时间。

五、空气斜槽的输送量空气斜槽的输送量是指单位时间内通过斜升管道的物料质量或体积。

影响空气斜槽输送量的因素有很多，主要包括物料的性质、气流的速度和压力、斜升管道的倾斜角度和长度等。

一般来说，物料的密度越大、粒径越小，输送量就越大；气流的速度和压力越大，输送量也越大；斜升管道的倾斜角度越小，长度越长，输送量也越大。

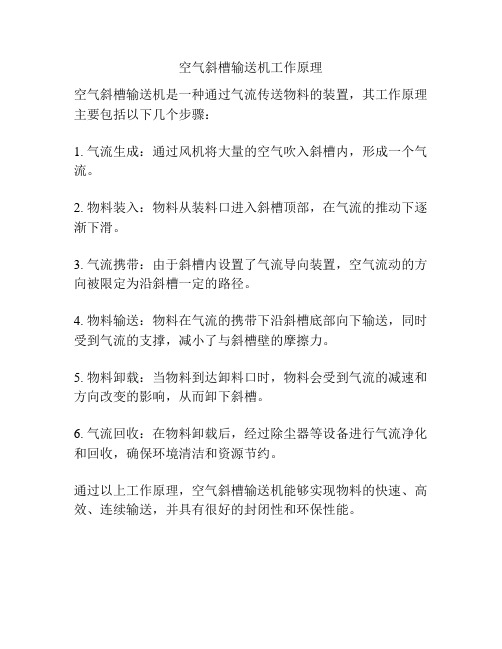

空气斜槽输送机工作原理
空气斜槽输送机是一种通过气流传送物料的装置，其工作原理主要包括以下几个步骤：
1. 气流生成：通过风机将大量的空气吹入斜槽内，形成一个气流。

2. 物料装入：物料从装料口进入斜槽顶部，在气流的推动下逐渐下滑。

3. 气流携带：由于斜槽内设置了气流导向装置，空气流动的方向被限定为沿斜槽一定的路径。

4. 物料输送：物料在气流的携带下沿斜槽底部向下输送，同时受到气流的支撑，减小了与斜槽壁的摩擦力。

5. 物料卸载：当物料到达卸料口时，物料会受到气流的减速和方向改变的影响，从而卸下斜槽。

6. 气流回收：在物料卸载后，经过除尘器等设备进行气流净化和回收，确保环境清洁和资源节约。

通过以上工作原理，空气斜槽输送机能够实现物料的快速、高效、连续输送，并具有很好的封闭性和环保性能。

空气输送斜槽规格型号一、产品介绍空气输送斜槽是一种用于输送物料的设备，主要应用于建材、化工、食品等行业中。

其特点是输送能力大，占地面积小，运行稳定，安全可靠。

二、产品结构空气输送斜槽主要由下列部分组成：1. 斜槽本体：包括进料口、出料口、中间段和尾部段等。

2. 进料装置：用于将物料输送到斜槽中。

3. 出料装置：用于将物料从斜槽中取出。

4. 气动系统：包括压缩空气源、调节阀和气动执行机构等。

三、规格型号1. 斜槽长度：根据用户需求定制，一般为3~30m之间。

2. 斜度角度：根据用户需求定制，一般为0~45度之间。

3. 输送能力：根据用户需求定制，一般为0~200t/h之间。

4. 进出料口尺寸：根据用户需求定制，一般为100~500mm之间。

5. 材质选择：可选用碳钢、不锈钢等材质。

四、产品特点1. 输送能力大：空气输送斜槽可以输送各种粉状、颗粒状、块状物料，输送能力大，可满足不同行业的需求。

2. 占地面积小：空气输送斜槽结构紧凑，占用空间小，适用于场地有限的生产线。

3. 运行稳定：采用气动传动，运行平稳，噪音低。

4. 安全可靠：在设计中考虑了安全因素，设有过载保护装置和防止堵塞装置等，保证设备运行安全可靠。

五、使用注意事项1. 斜槽进出料口应与其他设备连接牢固。

2. 斜槽内物料应避免过多或过少，以免影响运行效果。

3. 气动系统应定期检查维护，确保运行正常。

4. 在清理维护时应先切断气源并进行必要的锁定和标识。

六、产品优势1. 定制化程度高：可以根据用户需求进行个性化设计和定制生产。

2. 高效节能：采用气动传动方式，无需电力驱动，节能环保。

3. 维护方便：结构简单明了，在维护时易于拆卸和清洗。

4. 应用范围广：适用于建材、化工、食品等多个行业中的物料输送。

七、结语空气输送斜槽是一种高效、节能、安全可靠的物料输送设备，具有定制化程度高、应用范围广等优势。

在使用过程中要注意安全，定期维护保养，以确保设备的长期稳定运行。

空气输送斜槽设计安装和生产中的注意事项空气输送斜槽是一种常用的空气输送装置，广泛应用于工业，医疗卫生，家用和公共服务领域中。

它结构简单，充分考虑了功率、操作温度、风速和气体组成等特性，能够有效提高对材料的加工效率，减少空气污染。

在斜槽设计安装和生产过程中要注意以下事项：
一、斜槽的设计和结构
1、斜槽的设计要考虑其功率、操作温度、风速和气体组成等特性，以确保斜槽的使用寿命和效率。

2、斜槽的结构要简单而稳定。

斜槽由斜槽段和直线管段组成，要求设计合理，拐角在工作过程中无明显动态振动。

3、安装时，斜槽应固定在支架上，减少安装结构的抖动和弯曲，确保排空能够有效运行。

二、斜槽的制造
1、斜槽制造过程中要求材料牢固耐用，优先使用不锈钢等耐候性好的材料制造。

2、斜槽的焊接应严格按照焊接工艺要求进行，以确保斜槽的安全性和使用寿命。

3、斜槽的表面处理应采用抗腐蚀和耐磨的工艺，以延长其使用寿命。

三、斜槽的安装和使用
1、斜槽安装时要注意空气流量线上的压力变化，以确保正常操作。

2、斜槽的连接要紧固，确保空气流量稳定、不外漏。

3、使用时，斜槽要定期检查，以排除空气污染的可能性。

四、斜槽的维护和保养
1、定期检查斜槽内部的淤积物，如果有，应及时清洗。

2、定期检查斜槽的安装结构，确保其紧固。

3、定期检查斜槽的表面处理，确保表面的抗腐蚀性能和耐磨性。

综上所述，空气输送斜槽设计安装和生产过程中要特别注意斜槽的设计和结构、制造、安装和使用、维护和保养等。

如果能正确遵守这些注意事项，可以有效提高斜槽的性能，实现有效的空气输送和减少空气污染。

空气输送斜槽工作原理
空气输送斜槽是一种常用的物料输送设备，其工作原理如下：
1. 原料输入：原料通过进料口输入到空气输送斜槽中。

2. 气流产生：系统通过压缩空气或风机产生高速气流。

3. 气固两相混合：高速气流将进料口的原料吸入，并与气流混合形成气固两相的悬浮状态。

4. 气固分离：在斜槽内部，气固两相发生相对运动，由于气流的作用，物料向上运动，而气体则向下流动。

5. 分散均布：物料在斜槽内部受到气流的推动，不断分散均布，确保物料在输送过程中不会出现堵塞或结块现象。

6. 输送出口：物料经过一段时间的输送后，通过出料口被输送到目标处。

整个工作过程中，物料在空气的推动下沿着斜槽倾斜方向移动，并与气流进行连续的往复运动。

由于斜槽设计合理，使得物料在输送过程中能够保持较高的稳定性和流动性，从而实现了高效、连续的物料输送。

空气输送斜槽使用说明一、概述：Ⅱ.Brief introduction空气斜槽是我国工业均化装置输送物的设备之一，它适应于输送各种干燥的粉状物料（如水泥工业中的水泥、生料）。

由于空气斜槽在输送物料中没有转动的零件，它与同功用的胶带输送机、螺旋输送机相比具有磨损小、易维修、耗电少、用材省、无噪音、密封好、安全可靠。

同时易于改变输送方向和多点喂、卸料的优点。

因此近几年来被许多企业所采用。

Air slide is an equipment of homongnizing device and conveying equipment which is widely used in all kinds of dry and powder material such as cement and raw material in cement industry. Comparing with the similar function of screw conveyor and belt conveyor, it is characterized by small abrasion, easy maintenance, low consumption, saving material, no noise, good sealing, safe and dependable because of no driving parts when conveying material. It is easy to change direction and multi-point feeding and discharge etc. Therefore it is welcomed by many enterprises.本设备空气斜槽宽为B100—B800八种规格，输送物料（水泥）从10—800（米/小时）范围内变化，适用于各种大、中、小型企业输送干燥粉状物料之用。
