Ⅰ型空气输送斜槽选型手册

空气输送斜槽空气输送斜槽是一种广泛地应用于输送干燥粉状物料的气力输送设备，在水泥工业中常用于输送水泥和生料粉。

它与螺旋输送机、胶带输送机等输送设备相比，具有无转动部件，易于维护，密封性好，无噪音，操作安全可靠，耗电少，改变输送方向方便，并能多点喂料和多点卸料。

一、空气输送斜槽的结构及布置形式空气输送斜槽是由若干个普通薄钢板制成的槽体与其它附件用螺栓连接而成。

上、下槽体之间夹有透气层，空气输送斜槽从进料端至出料端由高到低呈一定的斜角度安装。

透气层上面为料室，下面为气室，当具有一定压力的气体吹入气室后，经透气层使物料流态化，因而物料在重力作用下象流体一样在槽体内流动，通常用通风机作为风源。

料室内多余的空气经空气输送斜槽的排气口由除尘器抽走。

空气输送斜槽主要构件是透气层，采用的柔性厚型(6mm)板式合成纤维织物，是一种新型透气层，它具有耐高温(可达150℃)、耐腐蚀、耐磨损、吸湿性低、重量轻、表面平整、使用寿命长等优点，透气层可以不在现场安装，每节槽体由制造厂组装后，现场对接起来即可，这样既减少了安装工作量，又保证质量。

图1 空气输送斜槽布置形式1-头节2-中间槽3-弯槽4-三通槽5-截流阀6-侧卸料段7-出料溜子8-槽架9-防雨罩10-控气阀11-供气管道12-供气装置13-入料溜板14挡风板15.收尘口16-气室隔板17.抗磨板18-端盖板1) 头节头节用于空气输送斜槽喂料处，有Ⅰ型和Ⅱ型两种型式，Ⅰ型用于头部喂料，Ⅱ型用于中间喂料。

2) 中间槽该部件是斜槽和主要构成部分有标准槽和非标准槽，标准槽中有Ⅰ型、Ⅱ型、Ⅲ型槽，Ⅰ型槽为基本型用量最多，Ⅱ型槽与Ⅰ型槽相比在下槽体的下部，设有清扫板、盲板，用于清除斜槽长期运行过程中在下槽体内积存的少部分粉料。

Ⅱ型槽一般连接在Ⅲ型槽的进料端。

Ⅲ型槽与Ⅰ型相比增加了一个进气口，用于引入气源一般设计时沿斜槽长度方向每隔15m设一个Ⅲ型槽。

非标准槽结构型式与Ⅱ型槽一样，长度按实际要求确定，一般按250mm的倍数选取，布置在出料端。

空气斜槽输送能力、风量的计算方法1) 空气输送斜槽型号序号 1 2 3 4 5 6 7型号 XZ200 XZ250 XZ315 XZ400 XZ500 XZ630 XZ800 2) 空气输送斜槽的输送能力空气输送斜槽的输送能力按下式计算:Q=3600KFωρQ ——输送能力，T/h;K ——物料流动阻力系数，K?0.9;2F ——槽内物料断面积，m ;F=Bh/1000 (其中:B为槽宽，mm ;h为槽内料层平均厚度，m)B 200 250 315 400 500 630 800h ?0.035 ?0.046 ?0.06 ?0.075 ?0.09 ?0.11 ?0.135ω ——槽内物料的流动速度，m/s (其中:i为空气输送斜槽安装斜度)i 4? 6? 8? 10? 12?ω 1.725 2.625 3.515 4.405 5.3153 ρ ——流态化物料容重，T/m水泥粉ρ=0.75~1.05生料粉ρ=0.7~1.0空气输送斜槽的输送能力参考表XZ200 XZ250 XZ315 XZ400 XZ500 XZ630 XZ800 单位型号参数名称槽体宽度 mm 200 250 315 400 500 630 800水泥 22 40 70 130 220 320 400 输 =4? i生料 16 30 55 100 165 245 310 水泥 40 65 120 250 400 610 765 i=6? 生料 30 55 90 185 300 455 565 送水泥 50 80 140 300 470 720 900 i=8? 生料 36 65 110 225 355 540 670 T/h 水泥 60 100 170 380 570 900 1080 i=10? 能生料 45 80 140 285 425 670 800水泥 70 120 205 455 685 1080 1295i=12? 生料 50 95 165 340 510 805 960力3) 空气输送斜槽的耗气量空气输送斜槽的输送能力按下式计算:R=60qBL/10003 R ——耗气量，m/h;32 q ——单位面积耗气量，m/m?min;q=1.5~2.0 ——空气输送斜槽宽度，mm; BL ——空气输送斜槽长度，m;4) 空气输送斜槽的风压为了确保空气输送斜槽能长期运转，空气输送斜槽气室内的静压为4~5.5kPa，通常在长斜槽、透气层上铺设抗磨板、以及物料含水量大等情况应选取大值，为克服空气管道系统阻力所需要的压力，选用时应根据管网特性另行计算。

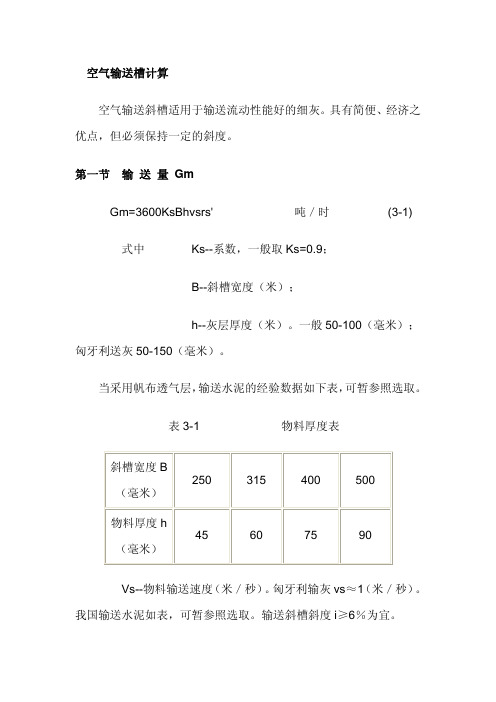

空气输送槽计算空气输送斜槽适用于输送流动性能好的细灰。

具有简便、经济之优点，但必须保持一定的斜度。

第一节 输送量 GmGm=3600KsBhvsrs'吨／时 (3-1) 式中 Ks--系数，一般取Ks=0.9；B--斜槽宽度（米）；h--灰层厚度（米）。

一般50-100（毫米）；匈牙利送灰50-150（毫米）。

当采用帆布透气层，输送水泥的经验数据如下表，可暂参照选取。

表3-1物料厚度表斜槽宽度B250 315 400 500 （毫米）物料厚度h45 60 75 90（毫米）Vs--物料输送速度（米／秒）。

匈牙利输灰vs≈1（米／秒）。

我国输送水泥如表，可暂参照选取。

输送斜槽斜度i≥6％为宜。

表3-2物料流速表56 斜槽斜度i(％) 4物料流速vs（米／秒） 1.00 1.25 1.50 物料输送速度vs,尚可用下述计算方法求得：vs=38.5R2/3i1/2米／秒 (3-2) R=Bh/(2h＋B)米 (3-3)R--水力半径（米）；i--斜度；γs'--灰流态化时的容重，最好采用实验值；如无该资料可近似取γs'≈0.75γh(3-4)一般帆布的斜槽输送能力，当i=0.06输送水泥时，大体如下表所示。

表3-3斜槽出力表斜槽宽度B250 315 400 500 （毫米）输送出力(米3/～30 ～60 ～120 ～200 时)i=0.06;水泥斜槽斜度每差别1％，其出力相差约为20％。

鉴于输送灰的资料比较少，尚无法统计出规律性的数据，现将已知二厂出力介绍如下，可供参考。

高井电厂：i=0.06，B=250（毫米）,Gm=26(吨/时);沈阳铁西电厂：i=0.03，B=300（毫米）,Gm=20(吨/时)。

第二节 耗气量 QjQj=60qjBL(米3/时)(3-5)式中 L--斜槽长度（米）；qj--单位面积耗气量（米3/分·米2透气层），一般qj=1.5～3.0范围内。

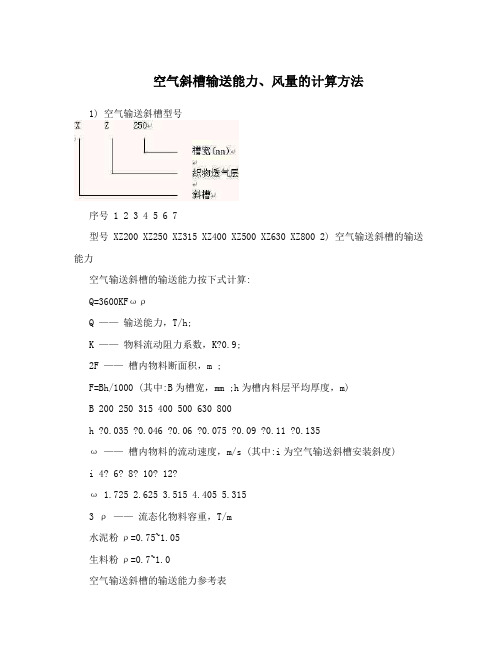

空气斜槽输送能力、风量的计算方法1) 空气输送斜槽型号
序号 1 2 3 4 5 6 7
型号XZ200 XZ250 XZ315 XZ400 XZ500 XZ630 XZ800
2）空气输送斜槽的输送能力
空气输送斜槽的输送能力按下式计算：
Q=3600KFωρ
Q ——输送能力，T/h；
K——物料流动阻力系数，K≈0.9；
F——槽内物料断面积，m；
F=Bh/1000
(其中：B为槽宽，mm ；h为槽内料层平均厚度，m)
B200 250 315 400 500 630 800
h≤0.035≤0.046≤0.06≤0.075≤0.09≤0.11≤0.135
ω——槽内物料的流动速度，m/s (其中：i为空气输送斜槽安装斜度)
i4°6°8°10°12°
ω1.725 2.625 3.515 4.405 5.315
ρ ——流态化物料容重，T/m
水泥粉ρ=0.75~1.05
生料粉ρ=0.7~1.0
空气输送斜槽的输送能力参考表
3) 空气输送斜槽的耗气量
空气输送斜槽的输送能力按下式计算：
R=60qBL/1000 R——耗气量，m/h;
q ——单位面积耗气量，m/m·min；
q=1.5~2.0
B ——空气输送斜槽宽度，mm；
L ——空气输送斜槽长度，m；
4) 空气输送斜槽的风压
为了确保空气输送斜槽能长期运转，空气输送斜槽气室内的静压为4~5.5kPa，通常在长斜槽、透气层上铺设抗磨板、以及物料含水量大等情况应选取大值，为克服空气管道系统阻力所需要的压力，选用时应根据管网特性另行计算。

知识学习# 空气输送斜槽选型手册2003年4月3日一、斜槽部件连接布置示意图1.进料口2.非标准槽体3.槽体（可以是非标准槽与标准槽）4.二通槽5.三通槽6.卸料口7.端盖板8.风隔板9.进风口10.清渣口11.检查门12.防雨罩13.斜槽支架二、空气输送斜槽部件名称及说明1. 概述空气输送斜槽是流态化输送的一种形式,可具有一定斜度输送,多用于输送流动性能好的干燥粉状物料.在水泥行业中主要用于水泥和生料粉的输送.本套图纸对斜槽的规格及斜槽部件的规格进行了系列化,主要用于工艺对斜槽及附属部件的选型.本空气斜槽代号为AS,产品规格以槽宽表示,部件代号标记原则见下例:斜槽规格代号,表示槽宽为250mm空气输送斜槽代号产品规格代号 1 2 3 4 5 6槽宽规格200250300350400500部件代号部件名称部件代号部件名称部件代号部件名称A 进料口 E 卸料口I 清渣口B 槽体 F 端盖板J 检查门C 二通槽G 风隔板K 防雨罩D三通槽 H 进气口 L 斜槽支架2. 基本参数2.1 本套斜槽使用的工作条件为: 2.1.1 输送物料温度:≤120℃ 2.1.2 输送物料含水率: ≤1%2.1.3 “α”为斜槽的布置倾斜角，应避免大的倾斜度以便保护空气渗透槽底部的过度磨损，因此： 6°~ 8°：基于优良的成品； 6°：原料。

2.2 斜槽的基本参数计算2.2.1 本斜根据空气输送斜槽的容量分为两种输送能力: 流层的高度应约为斜槽有效高度的35%（h=0.35H ）; 流层的高度应约为斜槽有效高度的50%（h=0.5H ）。

(因斜槽的流层的高度难以确定，以h=0.35H 时的输送能力为选型的主要根据，并参考h=0.5H 时的输送能力。

h=0.35Hh=0.5H水泥 生料 水泥 生料 200 93 77 187 154 250 132 109 265 218 300 181 149 362 298 350 212 175 424 349 400 243 200 486 400 500304251609501容量 物 料型号2.2.2 空气压力，速度，消耗量（见样图一）2.2.2.1 入口1的空气压力：p为 6.0 ~ 6.5 Kpa；空气斜槽内2处空气压力p为5-6.3Kpa，其中生料:5kpa 水泥6.3kp 2.2.2.2 空气速度约为：截面 1 v1约为15~ 20m/s.截面 2 v2约为4m/s (不要太高以防止空气中物粒过多)截面 3 v3约为10m/s~12m/s.样图一2.2.2.3 空气消耗量Q=f c*W*L (fc:2.5m3/m2/min ) ，以下以3000mm标准槽为例计算风量。

空气输送斜槽规格型号一、产品介绍空气输送斜槽是一种用于输送物料的设备，主要应用于建材、化工、食品等行业中。

其特点是输送能力大，占地面积小，运行稳定，安全可靠。

二、产品结构空气输送斜槽主要由下列部分组成：1. 斜槽本体：包括进料口、出料口、中间段和尾部段等。

2. 进料装置：用于将物料输送到斜槽中。

3. 出料装置：用于将物料从斜槽中取出。

4. 气动系统：包括压缩空气源、调节阀和气动执行机构等。

三、规格型号1. 斜槽长度：根据用户需求定制，一般为3~30m之间。

2. 斜度角度：根据用户需求定制，一般为0~45度之间。

3. 输送能力：根据用户需求定制，一般为0~200t/h之间。

4. 进出料口尺寸：根据用户需求定制，一般为100~500mm之间。

5. 材质选择：可选用碳钢、不锈钢等材质。

四、产品特点1. 输送能力大：空气输送斜槽可以输送各种粉状、颗粒状、块状物料，输送能力大，可满足不同行业的需求。

2. 占地面积小：空气输送斜槽结构紧凑，占用空间小，适用于场地有限的生产线。

3. 运行稳定：采用气动传动，运行平稳，噪音低。

4. 安全可靠：在设计中考虑了安全因素，设有过载保护装置和防止堵塞装置等，保证设备运行安全可靠。

五、使用注意事项1. 斜槽进出料口应与其他设备连接牢固。

2. 斜槽内物料应避免过多或过少，以免影响运行效果。

3. 气动系统应定期检查维护，确保运行正常。

4. 在清理维护时应先切断气源并进行必要的锁定和标识。

六、产品优势1. 定制化程度高：可以根据用户需求进行个性化设计和定制生产。

2. 高效节能：采用气动传动方式，无需电力驱动，节能环保。

3. 维护方便：结构简单明了，在维护时易于拆卸和清洗。

4. 应用范围广：适用于建材、化工、食品等多个行业中的物料输送。

七、结语空气输送斜槽是一种高效、节能、安全可靠的物料输送设备，具有定制化程度高、应用范围广等优势。

在使用过程中要注意安全，定期维护保养，以确保设备的长期稳定运行。

一、概述：Ⅱ.Brief introduction空气斜槽是我国工业均化装置输送物的设备之一，它适应于输送各种干燥的粉状物料（如水泥工业中的水泥、生料）。

由于空气斜槽在输送物料中没有转动的零件，它与同功用的胶带输送机、螺旋输送机相比具有磨损小、易维修、耗电少、用材省、无噪音、密封好、安全可靠。

同时易于改变输送方向和多点喂、卸料的优点。

因此近几年来被许多企业所采用。

Air slide is an equipment of homongnizing device and conveying equipment which is widely used in all kinds of dry and powder material such as cement and raw material in cement industry. Comparing with the similar function of screw conveyor and belt conveyor, it is characterized by small abrasion, easy maintenance, low consumption, saving material, no noise, good sealing, safe and dependable because of no driving parts when conveying material. It is easy to change direction and multi-point feeding and discharge etc. Therefore it is welcomed by many enterprises.本设备空气斜槽宽为B100—B800八种规格，输送物料（水泥）从10—800（米/小时）围变化，适用于各种大、中、小型企业输送干燥粉状物料之用。

空气输送斜槽使用说明书目录1、使用目的---------------------------------------------------- 32、技术参数---------------------------------------------------- 33、技术说明---------------------------------------------------- 34.1工作原理------------------------------------------------- 34.2结构形式------------------------------------------------- 4 4、设备的安装及维护-------------------------------------------- 4一、使用目的空气输送斜槽（以下简称斜槽）是一种广泛地应用于输送干燥粉状物料的气力输送设备，在水泥工业中常用于输送水泥和生料粉。

斜槽在输送物料中因没有转动部件，易于维护，密封性好，无噪音，操作安全可靠，耗电少，改变输送方向方便，并能多点喂料和多点卸料而得到广泛的应用。

斜槽的主要构件是透气层，本系列产品采用PET5～6（涤纶）型合成纤维织物，是一种新型透气层，它具有耐高温（可达150℃）、耐腐蚀、耐磨损、吸湿性低、重量轻、表面平整、使用寿命长等优点。

二、技术参数1．输送物料：含水量≤1%，温度≤150℃的干燥的粉状物料2．输送能力：输送水泥及生料成品时的输送能力如下表所列：对不同的物料应选取不同的倾角，对于同一种物料，当水份较大时应取较大的倾角。

一般说当布置条件允许时，采用较大的倾角是有利于输送的。

三、技术说明1.工作原理斜槽是由若干个普通薄钢板制成的槽体与其它附件用螺栓铆接而成。

槽体上下壳体之间设有透气层，斜槽整体与水平倾斜一定角度。

✧透气层上面为料室，下面为气室，当具有一定压力的气体吹入气室后经透气层使物料流态化，因而物料在重力作用下象流体一样在槽体内流动，通常用通风机作为风源。
