串口通讯实验报告

一、课程设计题目 两台PC机之间进行串口通信。 二、课程设计目的与要求

通过本次实训，加强学生们对微机原理与接口技术这门课程的理解和掌握，同时了解并掌握8250串口芯片和中断管理芯片8259的初始化编程和使用。 1.目的： 俩个PC机通过串行口互联，实现文件的无差错传输。 2.基本要求： （1） PC机使用8250串口芯片。中断管理芯片使用8259 （2）要求用C语言或汇编语言完成程序的设计。 （3）程序必须用中断方式来实现。 （4）在U盘上自备TURBO C 2.0编译环境。因为机房的计算机(C和D盘要还原)安装有还原卡。 （5）自购DB9P 公插头二个，2，3脚交叉连线，5脚直接连接，焊接。电缆长度一米。

（6）不准带电拔插串行口插头。 三、实现方法

1. 8250的初始化依据

8250（16550）的寄存器如下表所示：

基地址 读/写 寄存器缩写 注 释 0 Write - 发送保持寄存器（DLAB=0） 0 Read - 接收数据寄存器（DLAB=0） 0 Read/Write - 波特率低八位（DLAB=1） 1 Read/Write IER 中断允许寄存器 1 Read/Write - 波特率高八位（DLAB=1） 2 Read IIR 中断标识寄存器 2 Write FCR FIFO控制寄存器 3 Read/Write LCR 线路控制寄存器 4 Read/Write MCR MODEM控制寄存器 5 Read LSR 线路状态寄存器 6 Read MSR MODEM状态寄存器 7 Read/Write - Scratch Register

PC机支持1-4个串行口，即COM1-COM4，其基地址在BIOS数据区0000：0400-0000：0406中描述，对应地址分别为3F8/2F8/3E8/2E8，COM1及COM3使用PC机中断4，COM2及COM4使用中断3。 在上表中，8250共有12个寄存器，使用了8个地址，其中部分寄存器共用一个地址，由DLAB=0/1来区分，在DLAB=1用于设定通讯所需的波特率。常用的波特率参数见下表：

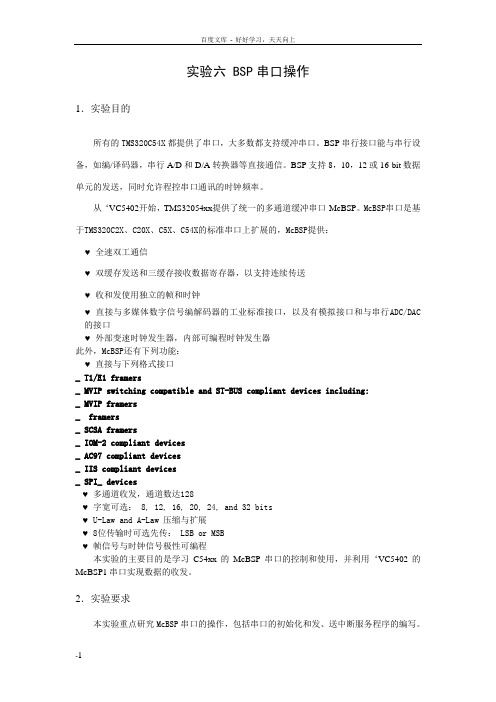

实验六 BSP串口操作1．实验目的所有的TMS320C54X都提供了串口，大多数都支持缓冲串口。

BSP串行接口能与串行设备，如编/译码器，串行A/D和D/A转换器等直接通信。

BSP支持8，10，12或16-bit数据单元的发送，同时允许程控串口通讯的时钟频率。

从‘VC5402开始，TMS32054xx提供了统一的多通道缓冲串口-McBSP。

McBSP串口是基于TMS320C2X、C20X、C5X、C54X的标准串口上扩展的，McBSP提供：♥全速双工通信♥双缓存发送和三缓存接收数据寄存器，以支持连续传送♥收和发使用独立的帧和时钟♥直接与多媒体数字信号编解码器的工业标准接口，以及有模拟接口和与串行ADC/DAC 的接口♥外部变速时钟发生器，内部可编程时钟发生器此外，McBSP还有下列功能：♥直接与下列格式接口_ T1/E1 framers_ MVIP switching compatible and ST-BUS compliant devices including:_ MVIP framers_ framers_ SCSA framers_ IOM-2 compliant devices_ AC97 compliant devices_ IIS compliant devices_ SPI_ devices♥多通道收发，通道数达128♥字宽可选： 8, 12, 16, 20, 24, and 32 bits♥ U-Law and A-Law 压缩与扩展♥ 8位传输时可选先传： LSB or MSB♥帧信号与时钟信号极性可编程本实验的主要目的是学习C54xx的McBSP串口的控制和使用，并利用‘VC5402的McBSP1串口实现数据的收发。

2．实验要求本实验重点研究McBSP串口的操作，包括串口的初始化和发、送中断服务程序的编写。

在DES5402PP 实验板上提供了McBSP1的接口（J6），其引脚的具体定义为：② ④ ⑥ ⑧ ⑩其中，‘VC5402虽然提供了独立的收发时钟BCLKR 和BLCKX ，独立的帧同步FSR 和FSX 信号，而在DES5402PP 板上，我们将两个时钟和两个帧同步分别接到一起，即J6的1脚BCLK1和J6的3脚FSR1。

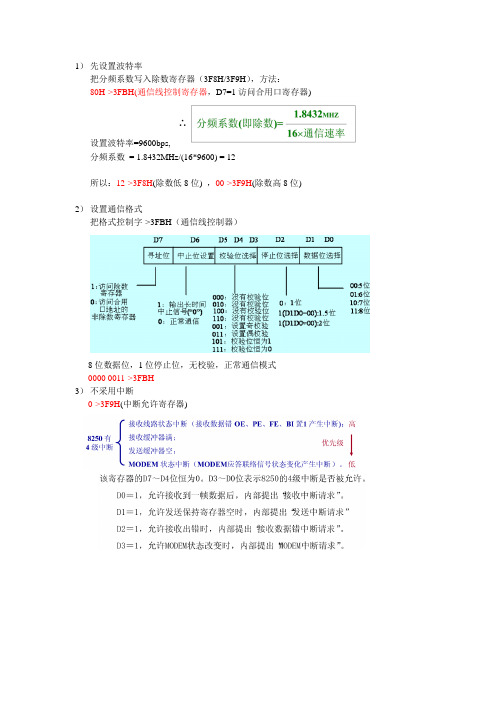

1）先设置波特率把分频系数写入除数寄存器（3F8H/3F9H），方法：80H->3FBH(通信线控制寄存器，D7=1访问合用口寄存器)设置波特率=9600bps,分频系数= 1.8432MHz/(16*9600) = 12所以：12->3F8H(除数低8位) ，00->3F9H(除数高8位)2）设置通信格式把格式控制字->3FBH（通信线控制器）8位数据位，1位停止位，无校验，正常通信模式0000 0011->3FBH3）不采用中断0->3F9H(中断允许寄存器)4）设置MODEM控制寄存器0AH = 0000 1010 -> 3FCH ；正常收发模式5）发送字符3F8H(发送缓冲区)（1）先取按键查询键盘缓冲区MOV AH,1，INT 16H出口：ZF=0，有键入，AL=ASCII，AH=键入字符的扩展码ZF=1，无键入键盘输入单字符功能调用MOV AH,1 , INT 21H（或用无回显功能调用，8号）出口：AL=ASCII（2）将键值送3F8H （AL）-> 3F8H6）接收字符3F8H（接收缓冲区）(1)先查询3FDH(通信线状态寄存器)，D0=1 表示接收缓冲区有数据未取走(2)读取接收缓冲区3F8H –> AL(3)显示输入字符2号功能调用g tv gtf参考程序：CODE SEGMENTASSUME CS:CODESTART PROC FARMOV DX,3FBHMOV AL,80HOUT DX,ALMOV DX,3F8HMOV AL,12OUT DX,ALMOV DX,3F9HMOV AL,0OUT DX,ALMOV DX,3FBHMOV AL,03OUT DX,ALMOV DX,3F9HMOV AL,0OUT DX,ALMOV DX,3FCHMOV AL,0AHOUT DX,0ALLP1: MOV AH,1INT 16HJZ PPMOV AH,1 ;(或8，无回显)INT 21HMOV DX,3F8HOUT DX,ALPP: MOV DX,3FDHIN AL,DXTEST AL,01HJZ QQMOV DX,3F8HIN AL,DXMOV DL,ALMOV AH,2INT 21HQQ: JMP LP1RETSTART ENDP CODE ENDSEND START。

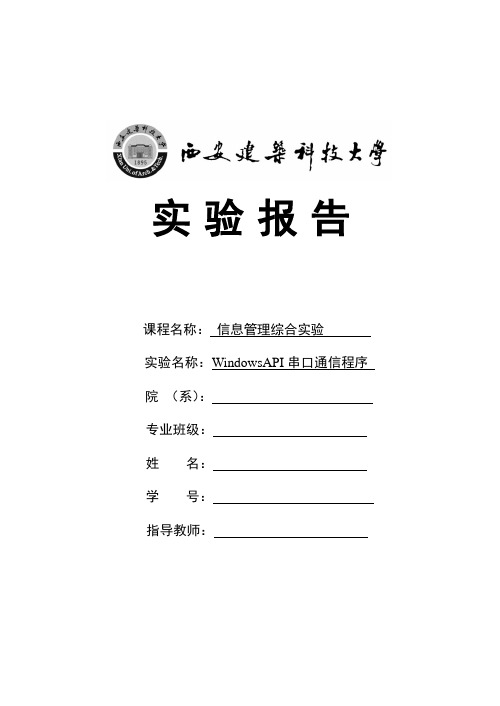

实验报告课程名称：信息管理综合实验实验名称：WindowsAPI串口通信程序院（系）：专业班级：姓名：学号：指导教师：一、实验目的1. 掌握串口通信程序设计流程；2. 理解WindowsAPI串口参数设置的作用；3. 掌握基于WindowsAPI的串口程序的VC基本框架；4. 掌握通过线程处理读、写事件的方法；5. 熟悉WindowsAPI串口处理函数的功能与参数设置。

二、实验软硬件环境1. 微机（两台间互连、一台的一个串口同时收发）；2. USB-COM转换器；3. 串口连接数据线、收/发数据线短接线；4. WindowsXP/Win7 + VC++6.0/VC++2010。

三、实验内容1. 熟悉VC++多线程程序设计方法；2. 测试WindowsAPI串口相关函数；3. 设计并编写基于WindowsAPI的串口读写程序。

四、实验步骤（记录串口的连接、usb-com驱动的安装、程序框架的建立过程、MSCOMM控件属性的设置参数、程序源代码等）1.记录串口的连接串口的连接是通过USB转串口的数据线或者通过虚拟串口的软件进行，通过此进行通信。

其中，同一个电脑可以通过两个端口进行通信，但要保证端口都处于空闲。

在资源管理中进行查看端口。

b-com驱动的安装选择符合要求的驱动进行安装，如果驱动不符合要求，可能之间不能进行通信，在驱动的基础上，通过2接3,3接2，从而基本的通信。

3.程序框架的建立过程（1）新建一个工程，串口工程，如图所示：（2）建立工程过程中，选择单文档类型（3）向工程中添加控件4.MSCOMM控件属性的设置参数（1）设置串口类参数1）设置读取串口数据时，从串口缓冲区中读取的字节数void CMSComm::SetInputLen(short nNewValue){static BYTE parms[] =VTS_I2;InvokeHelper(0xe, DISPATCH_PROPERTYPUT, VT_EMPTY, NULL, parms, nNewValue);}设置串口的相关参数，顺序为波特率，奇偶校验，数据位数，停止位CString CMSComm::GetSettings(){CString result;InvokeHelper(0x17, DISPATCH_PROPERTYGET, VT_BSTR, (void*)&result, NULL);return result;}2）设置将打开的串口号码void CMSComm::SetPortOpen(BOOL bNewValue){static BYTE parms[] =VTS_BOOL;InvokeHelper(0x14, DISPATCH_PROPERTYPUT, VT_EMPTY, NULL, parms,bNewValue);}3）获取用户指定的串口号是否打开，返回真表示已经打开BOOL CMSComm::GetPortOpen(){BOOL result;InvokeHelper(0x14, DISPATCH_PROPERTYGET, VT_BOOL, (void*)&result, NULL);return result;}4）设置通过串口的接收数据的类型，0表示文本类型，1表示二进制类型。

USBTTL串口RS230通信协议篇一：RS232通讯协议RS232通讯协议基本结构波特率 9600 bit/s，8bit，１位停止，无校验位格式0EBH，地址，命令，长度（ｎ），数据1，---数据ｎ，冗余说明：0EBH为帧起始位长度小于输出端口数冗余=地址+命令+长度+数1+---+数ｎ如果冗余=0EBH，为防止与帧起始位相同，则发送反码，即冗余=14H当接收正确时，1）在命令1，2，5，6时，回送 0EBH，地址，命令，01H，0FAH，冗余，并执行命令。

2）在命令3，4，7时，回送相应信息。

当接收不正确时，1）地址正确，冗余不正确，回送0EBH，地址，命令，01H，0F5H，冗余。

2）地址不正确，不回送任何信息。

串口通讯—通信协议所谓通信协议是指通信双方的一种约定。

约定包括对数据格式、同步方式、传送速度、传送步骤、检纠错方式以及控制字符定义等问题做出统一规定，通信双方必须共同遵守。

因此，也叫做通信控制规程，或称传输控制规程，它属于ISO'S OSI 七层参考模型中的数据链路层。

目前，采用的通信协议有两类：异步协议和同步协议。

同步协议又有面向字符和面向比特以及面向字节计数三种。

其中，面向字节计数的同步协议主要用于DEC公司的网络体系结构中。

一、物理接口标准1.串行通信接口的基本任务（1）实现数据格式化：因为来自CPU的是普通的并行数据，所以，接口电路应具有实现不同串行通信方式下的数据格式化的任务。

在异步通信方式下，接口自动生成起止式的帧数据格式。

在面向字符的同步方式下，接口要在待传送的数据块前加上同步字符。

（2）进行串－并转换：串行传送，数据是一位一位串行传送的，而计算机处理数据是并行数据。

所以当数据由计算机送至数据发送器时，首先把串行数据转换为并行数才能送入计算机处理。

因此串并转换是串行接口电路的重要任务。

（3）控制数据传输速率：串行通信接口电路应具有对数据传输速率——波特率进行选择和控制的能力。

课程设计报告( 2014 -- 2015年度第二学期)课程名称：DSP课程设计题目：基于DSP实验系统的串口通信院系：电子与通信工程系班级：电子学号：学生姓名：指导教师：设计周数： 2成绩：日期：2015 年7月16日一、课程设计的目的与要求1.设计方案：通过TMS320C5509A的串口与电脑进行通信，利用串口调试助手发送数据，由DSP接收到，DSP读到收到数据进行下一步的让四位LED灯亮，实现数据的通信,并在lcd12864上显示发送的数据，还有显示拨码开关的数值。

2.设计指标：电脑只能发送0~15，因为读出数据的时候比较方便解码，比如发送4就可以直接给LED直接赋值，让第三个灯亮，也就是一般的二进制转换。

二、设计正文1.设计思路（系统组成介绍）串口模块：TL16C550 是一个标准的串口接口芯片，它的控制寄存器基地址为0x400200,寄存器占用TMS320VC5509 的8 个地址单元。

串口中断与TMS320VC5509 的INT0 连接。

用户可以使用TMS320VC5509 的中断0 响应串口中断。

TL16C550 有11 个寄存器，这11 个寄存器是通过TMS320VC5509 的3 个地址线（A3~A1）和线路控制寄存器中的DLAB 位对它们进行寻址的。

板上加上16C550、Max232 和驱动电路。

驱动电路主要完成将输出的0-3.3V 电平转换成异步串口的工作电平，转换电平的工作由MAX232 芯片完成，但由于它是5V 器件，所以它同DSP 间的信号线必须有电平转换，此板采用的是74LVC245。

实验箱上的液晶模块采用的型号是TJDM12864MTJDM12864M 是一款带中文字库的图形点阵模块，由动态驱动方式驱动128×64 点阵显示。

低功耗，供应电电压范围宽。

内含多功能的指令集，操作简易。

采用COB 工艺制作，结构稳固，使用寿命长。

特性：1.提供 8 位，4 位及串行接口可选2.64×16 位字符显示 RAM（DDRAM 最多 16 字符×4 行，LCD 显示范围 16×2 行）3.2M 位中文字型 ROM（CGROM），总共提供 8192 个中文字型（16×16 点阵）4.16K 位半宽字型 ROM(HCGROM)，总共提供 126 个西文字型（16×8 点阵）5.64×16 位字符产生 RAM（CGRAM）6.15×16 位总共 240 点的 ICON RAM（ICONRAM）7.自动复位（RESET）功能8.绘图及文字画面混合显示功能9.提供多功能指令：——画面清除（display clear）——游标归位（return home）——显示开/关（display on/off）——游标显示/隐藏（cursor on/off）——字符闪烁（display character blink）——游标移位（cursor shift）——显示移位（display shift）——垂直画面旋转（vertical line scoll）——反白显示（By-line reverse display）——睡眠模式（sleep mode）DSP与LCD的连接：3.软件设计流程：4.在试验箱上模拟实现用随实验箱附带的串口线(两端均为9 孔“D”形插头)连接计算机com1 或com2 插座和ICETEK–VC5509-A 板上标准RS-232 插座，编译、下载、运行。
