流体流动阻力实验报告

一、实验目的1. 了解流体流动阻力的产生原因及影响因素。

2. 掌握流体流动阻力测定实验的基本原理和方法。

3. 分析实验数据，验证流体流动阻力与雷诺数、管径、流速等因素之间的关系。

二、实验原理1. 流体流动阻力产生的原因：流体在管道内流动时，由于分子间的摩擦力、湍流产生的涡流等，导致流体在流动过程中产生能量损失，这种能量损失即为流体流动阻力。

2. 流体流动阻力的影响因素：流体流动阻力与雷诺数、管径、流速、流体密度、粘度等因素有关。

3. 流体流动阻力测定实验原理：通过测量流体在管道内流动时的压力损失，计算出流体流动阻力。

三、思考题1. 在实验过程中，如何确保实验数据的准确性？（1）选择合适的实验装置，保证实验装置的精度和稳定性。

（2）控制实验条件，如温度、压力等，尽量减小实验误差。

（3）多次重复实验，取平均值，提高实验数据的可靠性。

2. 实验中，如何判断流体流动状态为层流或湍流？（1）通过雷诺数Re的大小判断：当Re≤2000时，流体流动状态为层流；当Re>4000时，流体流动状态为湍流。

（2）观察流体流动现象：层流时，流体流动平稳，无明显波动；湍流时，流体流动剧烈，伴有涡流产生。

3. 实验中，如何确定管段长度对实验结果的影响？（1）在实验过程中，选择不同长度的管段进行实验，观察压力损失的变化趋势。

（2）通过对比不同管段长度的实验数据，分析管段长度对实验结果的影响。

4. 实验中，如何分析实验数据，验证流体流动阻力与雷诺数、管径、流速等因素之间的关系？（1）根据实验数据，绘制雷诺数、管径、流速与流体流动阻力之间的关系曲线。

（2）分析曲线，得出结论：流体流动阻力与雷诺数、管径、流速等因素之间存在一定的关系。

5. 实验中，如何处理实验数据，减小实验误差？（1）选择合适的实验方法，如多次重复实验、取平均值等。

（2）分析实验数据，排除异常值，提高实验数据的可靠性。

（3）对实验数据进行拟合，分析实验数据的规律性。

流体流动阻力系数的测定实验报告一、实验目的：1、掌握测定流体流动阻力实验的一般实验方法。

2、测定直管的摩擦阻力系数λ及突然扩大管和阀门的局部阻力系数ξ。

3、验证湍流区内摩擦阻力系数λ为雷诺系数Re和相对粗糙度的函数。

4、将所得光滑管的λ—Re方程与Blasius方程相比较。

二、实验器材：流体阻力实验装置一套三、实验原理：1、直管摩擦阻力不可压缩流体（如水），在圆形直管中做稳定流动时，由于黏性和涡流的作用产生摩擦阻力；流体在流过突然扩大、弯头等管件时，由于流体运动的速度和方向突然变化，产生局部阻力。

影响流体阻力的因素较多，在工程上通常采用量纲分析方法简化实验，得到在一定条件下具有普遍意义的结果，其方法如下。

流体流动阻力与流体的性质，流体流经处的几何尺寸以及流动状态有关，可表示为△P=f (d, l, u,ρ,μ,ε)引入下列无量纲数群。

雷诺数Re=duρ/μ相对粗糙度ε/ d管子长径比l / d从而得到△P/(ρu2)=ψ(duρ/μ，ε/ d， l / d)令λ=φ（Re，ε/ d）△P/ρ=（l / d）φ（Re，ε/ d）u2/2可得摩擦阻力系数与压头损失之间的关系,这种关系可=△P/ρ=λ（l / d）u2/2用试验方法直接测定。

hf——直管阻力，J/kg式中，hfl——被测管长，md——被测管内径，mu——平均流速，m/sλ——摩擦阻力系数。

当流体在一管径为d的圆形管中流动时，选取两个截面，用U形压差计测出这两个截面间的静压强差，即为流体流过两截面间的流动阻力。

根据伯努利方程找出静压强差和摩擦阻力系数的关系式，即可求出摩擦阻力系数。

改变流速可测出不同Re下的摩擦阻力系数，这样就可得出某一相对粗糙度下管子的λ—Re关系。

（1）、湍流区的摩擦阻力系数在湍流区内λ=f（Re，ε/ d）。

对于光滑管，大量实验证明，当Re在3×103~105范围内，λ和Re的关系遵循Blasius关系式，即λ=0.3163 / Re0.25对于粗糙管，λ和Re的关系均以图来表示。

化工原理实验报告流体流动阻力实验目的：通过测量不同条件下流体的流动阻力，并对结果进行分析，了解流体流动的基本特性及其影响因素。

实验原理：1. 流动阻力：当流体通过管道或孔隙时，会受到管道或孔隙壁面的阻力而产生阻碍，这种阻碍就被称为流动阻力。

流动阻力与管道长度、管道直径、流速和流体黏度有关。

2. 流量：单位时间内流体通过管道或孔隙的量称为流量，单位是立方米/秒。

3. 流速：流体通过管道或孔隙时，在单位时间内被运动到的体积与管道截面积的比值，称为流速，单位是米/秒。

4. 压力损失：流体流动时被阻碍形成的压差称为压力损失，即高压端压力减低压端压力差。

压力损失随着管道长度的增加而增加，随着管道内径的减小而增加，而随着粘度的增加而减小。

实验器材：1. 倾斜漏斗2. 液压流量表3. 钢尺4. 塑料软管实验步骤：1. 将倾斜漏斗放置在流量计上方，开启阀门，记录液位高度和流量计读数。

2. 改变管道长度（截面积不变），分别记录不同长度下的压力损失和流速。

3. 改变管道截面积（长度不变），分别记录不同截面积下的压力损失和流速。

4. 改变流体黏度（管道长度和截面积均恒定），分别记录不同粘度下的压力损失和流速。

实验结果：实验数据记录：试验条件管道长度（m）管道直径（mm）流量（L/min）流速（m/s）压力损失（Pa）:: :: :: :: :-: ::1 2 8 12.81.28 2002 4 8 12.0 0.60 4003 6 8 10.5 0.35 6004 2 6 10.7 1.07 1755 2 4 9.5 1.58 1506 2 8 12.8 1.28 2007 2 8 10.4 1.04 1608 2 8 9.3 0.93 1209 2 8 12.8 1.28 20010 2 8 6.70.67 24011 2 8 12.8 1.28 20012 2 8 7.2 0.72 20013 2 8 12.8 1.28 20014 2 8 8.5 0.85 200根据数据可得，流量和流速随着管道长度、管道截面积和流体黏度的增大而减小，压力损失随着这三个因素的增大而增大。

流体管内流动阻力测定实验报告
流体管内流动阻力测定实验是一种重要的实验，它可以帮助我们了解流体在管
道中的流动特性。

本次实验的目的是测量流体在管道中的流动阻力，并分析其影响因素。

实验中，我们使用了一个管道，管道内装有一个流量计，用于测量流体的流量。

另外，我们还使用了一个压力表，用于测量流体的压力。

实验中，我们首先将管道内的流体流量调节到一定的值，然后测量管道内的压力，从而计算出流体在管道中的流动阻力。

实验结果表明，流体在管道中的流动阻力与流量、管道内径、管道长度、管道
内壁材料等因素有关。

当流量增加时，流体在管道中的流动阻力也会增加；当管道内径增加时，流体在管道中的流动阻力也会减小；当管道长度增加时，流体在管道中的流动阻力也会增加；当管道内壁材料变化时，流体在管道中的流动阻力也会发生变化。

通过本次实验，我们可以更好地了解流体在管道中的流动特性，从而更好地设
计管道系统，提高管道系统的效率。

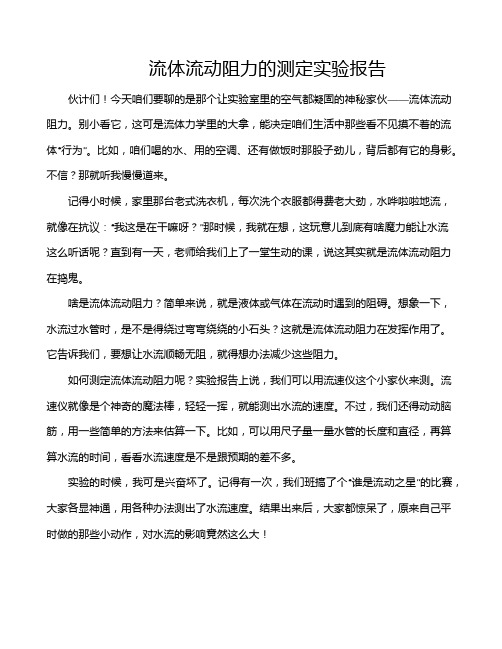

流体流动阻力的测定实验报告伙计们！今天咱们要聊的是那个让实验室里的空气都凝固的神秘家伙——流体流动阻力。

别小看它，这可是流体力学里的大拿，能决定咱们生活中那些看不见摸不着的流体“行为”。

比如，咱们喝的水、用的空调、还有做饭时那股子劲儿，背后都有它的身影。

不信？那就听我慢慢道来。

记得小时候，家里那台老式洗衣机，每次洗个衣服都得费老大劲，水哗啦啦地流，就像在抗议：“我这是在干嘛呀？”那时候，我就在想，这玩意儿到底有啥魔力能让水流这么听话呢？直到有一天，老师给我们上了一堂生动的课，说这其实就是流体流动阻力在捣鬼。

啥是流体流动阻力？简单来说，就是液体或气体在流动时遇到的阻碍。

想象一下，水流过水管时，是不是得绕过弯弯绕绕的小石头？这就是流体流动阻力在发挥作用了。

它告诉我们，要想让水流顺畅无阻，就得想办法减少这些阻力。

如何测定流体流动阻力呢？实验报告上说，我们可以用流速仪这个小家伙来测。

流速仪就像是个神奇的魔法棒，轻轻一挥，就能测出水流的速度。

不过，我们还得动动脑筋，用一些简单的方法来估算一下。

比如，可以用尺子量一量水管的长度和直径，再算算水流的时间，看看水流速度是不是跟预期的差不多。

实验的时候，我可是兴奋坏了。

记得有一次，我们班搞了个“谁是流动之星”的比赛，大家各显神通，用各种办法测出了水流速度。

结果出来后，大家都惊呆了，原来自己平时做的那些小动作，对水流的影响竟然这么大！通过这次实验，我深深感受到了科学的魅力。

它不仅仅是一堆公式和理论，更是一个个活生生的故事，让我们在探索中不断成长。

所以啊，下次遇到啥问题，别急着问老师或者爸妈，先试试动手解决吧！说不定你就能发现生活中的科学奥秘呢！。

流体流动阻力测定实验报告(1)流体流动阻力测定实验报告一、实验目的1.1 掌握通过实验测定流体在不同工作状态下阻力的方法1.2 了解流体流动的特征以及流体在管道中的流动规律1.3 分析不同管道形态及流体速度对流体阻力的影响二、实验仪器和药品2.1 实验器材：水液压实验装置、直管段、弯头、截止阀、电磁泵和电量积分器等。

2.2 实验药品：水三、实验原理3.1 流体阻力在短管中，流体的流动受到管壁的阻力与流体本身的阻力。

通过测量管壁外的压差，可以间接测定流体阻力。

3.2 流体流量测流量一般采用电磁流量计，它是依据法拉第电磁感应定律来测量导体（此处的液体流体）通过管道的体积流量。

流量计直接测定液体流量，是流量的主要测量仪器。

四、实验步骤4.1 测量管道截面积: A=πd²/44.2 开启截止阀，调节手柄使水液压缸顶升。

利用电磁泵将水从供水槽注入到水液压装置中，直至水液压缸顶高于实验产生压降的导管顶。

4.3 关闭截止阀，利用电动机启动电流（转速）计及电磁泵将水注入直管段内，测量相应压差，记录下每组实验数据。

4.4 改变流体流动的速度，逐一记录不同流速下的压差。

五、实验结果及分析5.1 实验数据记录表流速(m/s) 压差（Pa）0.5 2501.0 10001.5 22502.0 40002.5 62505.2 实验数据图示5.3 实验结果分析从实验数据和实验数据图示中可以看出，随着流体流速增加，管道中的涡流和旋转都会变大，阻力也会相应增加。

当流速增加至一定程度，管道内会出现较大的涡流，使其流动产生剧烈变动，流动阻力增大的速度更快。

此外，管道的截面形状和大小也会直接影响流体的流动和阻力。

不同形状的管道在相同流速情况下，阻力大小也不同。

六、实验结论通过本次实验，我们得到大量的实验数据和实验结果，深入了解了流体流动阻力的测定方法。

得出结论：同样形状和直径的管道中，流速越大，阻力就越大。

此外，管道的截面形状和大小也会直接影响流体的流动和阻力。

流体流动阻力的测定实验报告大家好，今天我要给大家分享一下我做的流体流动阻力测定实验。

这个实验可不简单，它涉及到很多复杂的科学知识，但是我会尽量用通俗易懂的语言来给大家讲解。

我们要明确一个概念，那就是流体流动阻力。

阻力是指物体在流体中运动时，受到的与运动方向相反的力。

这个力越大，物体的运动就越受阻碍。

那么，我们怎么去测定这个阻力呢？接下来，我就会给大家一一讲解。

我们要做的是准备工作。

我们需要准备一些实验器材，比如说量筒、滴管、计时器等等。

这些器材虽然看起来很简单，但是在实验过程中起到了非常重要的作用。

好了，准备工作做好了，我们就可以开始实验了。

实验的第一部分是观察流体的运动情况。

我们要把流体倒入一个量筒里，然后用滴管往里面滴水。

这时候，我们会发现流体会分成很多小的水滴，它们会不断地往外扩散。

这个过程其实就像我们的生活中的“泼水节”一样，非常有趣。

不过，我们要注意观察每个水滴的运动轨迹，因为这对于后面的实验结果非常重要。

实验的第二部分是测量流体的流速。

我们可以通过观察每个水滴的运动时间来计算它们的流速。

具体方法是：先把量筒里的水倒满，然后用计时器记录每个水滴从量筒口进入到消失的时间。

这样一来，我们就可以得到每个水滴的流速了。

这个方法只是一个简化版的计算方法，实际上还有更精确的方法可以测量流速。

实验的第三部分是测量流体的阻力。

这一步可是实验的关键所在哦！我们需要用到一些特殊的器材，比如说弯管、流量计等等。

具体的操作方法是：先把弯管连接到流体的出口处，然后把流量计放在弯管的进口处。

接下来，我们要用计时器记录流体通过弯管的时间。

这样一来，我们就可以根据流量和时间的关系计算出流体的阻力了。

好了，实验就到这里啦！经过一番努力，我们终于得到了流体的阻力数据。

这些数据虽然看起来有些复杂，但是它们可以帮助我们更好地了解流体的运动规律。

这个实验还有很多可以改进的地方，比如说可以采用更先进的器材和技术来提高测量精度。

不过，这都是后话了。

管内流体流动阻力实验一、实验目的1、测定光滑管、粗糙管的沿程阻力系数和闸阀的局部阻力系数，绘制出湍流区阻力系数与雷诺数关系曲线图；2、识辨组成管路的各种管件、阀门，并了解其作用。

二、实验装置流程图1-水箱；2-离心泵；3-泵进口真空表；4-泵出口压力表；5-灌泵口；6-转子流量计；7-离心泵实验流量调节闸阀；8-管路选择球阀；9-倒U型差压计；10-均压环；11-测压球阀；12-局部阻力管上的闸阀；13-流量调节闸阀；14-水箱放水阀图1流体力学综合实验装置示意图装置参数：如表1所示表1 实验管路尺寸三、实验原理流体通过由直管、管件(如三通和弯头等)和阀门等组成的管路系统时，由于粘性剪应力和涡流应力的存在，要损失一定的机械能。

流体流经直管时所造成机械能损失称为直管阻力损失。

流体通过管件、阀门时因流体运动方向和速度大小改变所引起的机械能损失称为局部阻力损失。

1、直管阻力摩擦系数λ的测定流体在水平等径直管中稳定流动时，阻力损失为： 2122ff p p p l u w d λρρ∆-===(1) 即， 22fd p lu λρ∆=(2)式中: λ —直管阻力摩擦系数，无因次；d —直管内径，m ；∆p f —流体流经l 米直管的压力降，Pa ；w f —单位质量流体流经l 米直管的机械能损失，J/kg ； ρ—流体密度,kg/m 3； l —直管长度，m ；u —流体在管内流动的平均流速，m/s 。

层流时，64Re λ= (3)Re du ρμ=(4)式中： Re —雷诺准数，无因次；μ —流体粘度，kg/(m·s)。

湍流时λ是雷诺准数Re 和相对粗糙度(ε/d)的函数，须由实验确定。

由式(2)可知，欲测定λ，需确定l 、d ，测定p f 、u 、ρ、μ等参数。

l 、d 为装置参数(装置参数表格中给出)，ρ、μ通过测定流体温度，再查有关手册而得，u 通过测定流体流量，再由管径计算得到。
