数字电子技术基础试卷及答案

试卷一一、填空题（每空1分，共20分）1、与非门的逻辑功能为。

（全1出0，有0出1）2、数字信号的特点是在时间上和幅值上都是断续变化的，其高电平和低电平常用1和0 来表示。

3、三态门的“三态”指高电平，低电平和高阻状态。

4、逻辑代数的三个重要规则是代入规则、反演规则、对偶规则。

5、为了实现高的频率稳定度，常采用石英晶体振荡器；单稳态触发器受到外触发时进入暂稳态6、同步RS触发器中R、S为高电平有效，基本R、S触发器中R、S 为低电平有效7、在进行A/D转换时，常按下面四个步骤进行，采样、保持、量化、编码。

1. 全1出0，有0出12.时间、幅值、1、03.高电平，低电平，高阻状态4.代入规则对偶规则反演规则5.石英晶体暂稳态6.高低7.采样保持量化编码二、选择题（每题1分，共10分）1、有八个触发器的二进制计数器，它们最多有（）种计数状态。

A、8；B、16；C、256；D、642、下列触发器中上升沿触发的是（）。

A、主从RS触发器；B、JK触发器；C、T触发器；D、D触发器3、下式中与非门表达式为（），或门表达式为（）。

A、Y=A+B；B、Y=AB；C、Y=BA+；D、Y=AB4、十二进制加法计数器需要（）个触发器构成。

A、8；B、16；C、4；D、35、逻辑电路如右图，函数式为（）。

A、F=AB+C；B、F=AB+C；AB+；D、F=A+BCC、F=C6、逻辑函数F=AB+BC的最小项表达式为（）A、F=m2+m3+m6B、F=m2+m3+m7C、F=m3+m6+m7D、F=m3+m4+m77、74LS138译码器有（），74LS148编码器有（）A、三个输入端，三个输出端；B、八个输入端，八个输出端；C、三个输入端，八个输出端；D、八个输入端，三个输出端。

8、单稳态触发器的输出状态有（）A、一个稳态、一个暂态B、两个稳态C、只有一个稳态D、没有稳态1. C2.D3. D A4. C5. A6.C7. A8. A三、判断（每题1分，共10分）：1、逻辑变量的取值，１比0大。

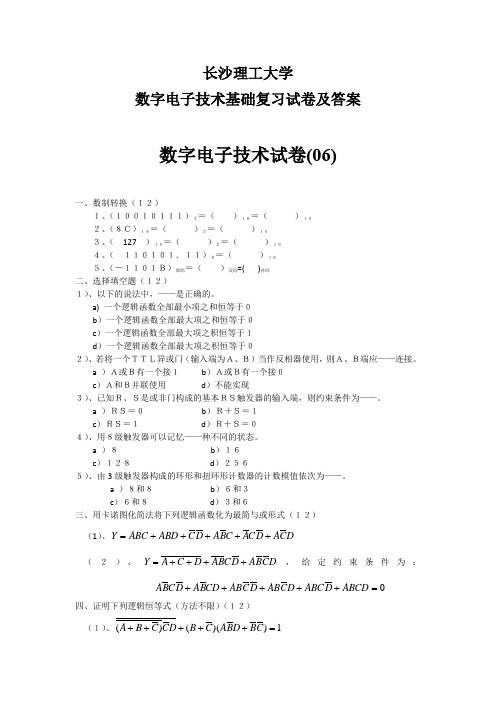

长沙理工大学数字电子技术基础复习试卷及答案数字电子技术试卷(06)一、数制转换（１２）１、（１００１０１１１）２＝（ ）１６＝（ ）１０２、（８Ｃ）１６＝（ ）２＝（ ）１０３、（ 127 ）１０＝（ ）２＝（ ）１６４、（ １１０１０１．１１）８＝（ ）１６５、（－１１０１Ｂ）原码＝（ ）反码=( )补码二、选择填空题（１２）１）、以下的说法中，——是正确的。

a) 一个逻辑函数全部最小项之和恒等于０b ）一个逻辑函数全部最大项之和恒等于０c ）一个逻辑函数全部最大项之积恒等于１d ）一个逻辑函数全部最大项之积恒等于０２）、若将一个ＴＴＬ异或门（输入端为Ａ、Ｂ）当作反相器使用，则Ａ、Ｂ端应——连接。

a ）Ａ或Ｂ有一个接１ b ）Ａ或Ｂ有一个接０c ）Ａ和Ｂ并联使用d ）不能实现３）、已知Ｒ、Ｓ是或非门构成的基本ＲＳ触发器的输入端，则约束条件为——。

a ）ＲＳ＝０ b ）Ｒ＋Ｓ＝１c ）ＲＳ＝１d ）Ｒ＋Ｓ＝０４）、用８级触发器可以记忆——种不同的状态。

a ）８b ）１６c ）１２８d ）２５６５）、由3级触发器构成的环形和扭环形计数器的计数模值依次为——。

a ）８和８b ）６和３c ）６和８d ）３和６三、用卡诺图化简法将下列逻辑函数化为最简与或形式（１２）（1）、D C A D C A C B A D C ABD ABC Y +++++=（２）、D C B A D C B A D C A Y ++++=，给定约束条件为：0=+++++ABCD D ABC D C AB D C AB CD B A D C B A四、证明下列逻辑恒等式（方法不限）（１２）（１）、1))(()(=+++++C B D B A C B D C C B A（２）D C A D C B A D AC D C B D C A ⊕+=+++⊕+)(五、设计一位二进制全减器逻辑电路。

（Ｄ＝Ａ－Ｂ－ＣＩ，Ａ：被减数，Ｂ：减数，ＣＩ：借位输入，Ｄ：差，另有ＣＯ：借位输出）（１６）六、分析如下时序电路的逻辑功能。

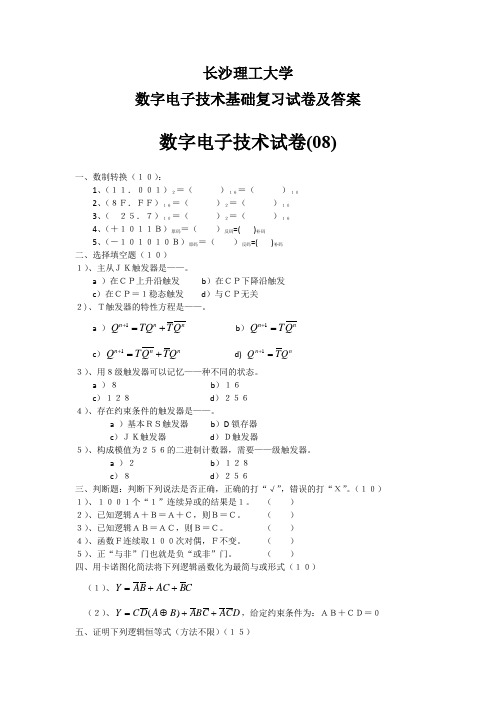

长沙理工大学数字电子技术基础复习试卷及答案数字电子技术试卷(08)一、数制转换（１０）：1、（１１．００１）２＝（ ）１６＝（ ）１０2、（８Ｆ．ＦＦ）１６＝（ ）２＝（ ）１０3、（ ２５．７）１０＝（ ）２＝（ ）１６4、（＋１０１１Ｂ）原码＝（ ）反码=( )补码5、（－１０１０１０Ｂ）原码＝（ ）反码=( )补码二、选择填空题（１０）１）、主从ＪＫ触发器是——。

a ）在ＣＰ上升沿触发b ）在ＣＰ下降沿触发c ）在ＣＰ＝１稳态触发d ）与ＣＰ无关２)、Ｔ触发器的特性方程是——。

a ）n n n Q T TQ Q +=+1b ）n n Q T Q =+1c ）n n n Q T Q T Q +=+1 d) n n Q T Q=+1 ３）、用８级触发器可以记忆——种不同的状态。

a ）８b ）１６c ）１２８d ）２５６４）、存在约束条件的触发器是——。

a ）基本ＲＳ触发器b ）D 锁存器c ）ＪＫ触发器d ）Ｄ触发器５）、构成模值为２５６的二进制计数器，需要——级触发器。

a ）２b ）１２８c ）８d ）２５６三、判断题：判断下列说法是否正确，正确的打“√”，错误的打“Χ”。

（１０） １）、１００１个“１”连续异或的结果是１。

（ ）２）、已知逻辑Ａ＋Ｂ＝Ａ＋Ｃ，则Ｂ＝Ｃ。

（ ）３）、已知逻辑ＡＢ＝ＡＣ，则Ｂ＝Ｃ。

（ ）４）、函数Ｆ连续取１００次对偶，Ｆ不变。

（ ）５）、正“与非”门也就是负“或非”门。

（ ）四、用卡诺图化简法将下列逻辑函数化为最简与或形式（１０）（１）、C B AC B A Y ++=（２）、D C A C B A B A D C Y ++⊕=)(，给定约束条件为：ＡＢ＋ＣＤ＝０五、证明下列逻辑恒等式（方法不限）（１５）（1）、B A B A B B A +=++ （２）、1))(()(=+++++C B D B A C B D C C B A（３）、D B D B C A C A D C B A ABCD D C B A D C B A +++=+++六、试画出用３线－—８线译码器７４ＬＳ１３８和门电路产生如下多输出逻辑函数的逻辑电路图。

长沙理工大学数字电子技术基础复习试卷及答案数字电子技术试卷(06)一、数制转换（１２）１、（１００１０１１１）２＝（ ）１６＝（ ）１０２、（８Ｃ）１６＝（ ）２＝（ ）１０３、（ 127 ）１０＝（ ）２＝（ ）１６４、（ １１０１０１．１１）８＝（ ）１６５、（－１１０１Ｂ）原码＝（ ）反码=( )补码二、选择填空题（１２）１）、以下的说法中，——是正确的。

a) 一个逻辑函数全部最小项之和恒等于０b ）一个逻辑函数全部最大项之和恒等于０c ）一个逻辑函数全部最大项之积恒等于１d ）一个逻辑函数全部最大项之积恒等于０２）、若将一个ＴＴＬ异或门（输入端为Ａ、Ｂ）当作反相器使用，则Ａ、Ｂ端应——连接。

a ）Ａ或Ｂ有一个接１ b ）Ａ或Ｂ有一个接０c ）Ａ和Ｂ并联使用d ）不能实现３）、已知Ｒ、Ｓ是或非门构成的基本ＲＳ触发器的输入端，则约束条件为——。

a ）ＲＳ＝０ b ）Ｒ＋Ｓ＝１c ）ＲＳ＝１d ）Ｒ＋Ｓ＝０４）、用８级触发器可以记忆——种不同的状态。

a ）８b ）１６c ）１２８d ）２５６５）、由3级触发器构成的环形和扭环形计数器的计数模值依次为——。

a ）８和８b ）６和３c ）６和８d ）３和６三、用卡诺图化简法将下列逻辑函数化为最简与或形式（１２）（1）、D C A D C A C B A D C ABD ABC Y +++++=（２）、D C B A D C B A D C A Y ++++=，给定约束条件为：0=+++++ABCD D ABC D C AB D C AB CD B A D C B A四、证明下列逻辑恒等式（方法不限）（１２）（１）、1))(()(=+++++C B D B A C B D C C B A（２）D C A D C B A D AC D C B D C A ⊕+=+++⊕+)(五、设计一位二进制全减器逻辑电路。

（Ｄ＝Ａ－Ｂ－ＣＩ，Ａ：被减数，Ｂ：减数，ＣＩ：借位输入，Ｄ：差，另有ＣＯ：借位输出）（１６）六、分析如下时序电路的逻辑功能。

数字电子技术基础1一．1．（1５分）试根据图示输入信号波形分别画出各电路相应的输出信号波形L1、L2、L3、L4、和L5.设各触发器初态为“0”。

二．（15分）已知由八选一数据选择器组成的逻辑电路如下所示。

试按步骤分析该电路在M1、M2取不同值时（M1、M2取值情况如下表所示）输出F的逻辑表达式.八选一数据选择器输出端逻辑表达式为:Y=Σm i D i，其中m i是S2S1S0最小项.三．（8分）试按步骤设计一个组合逻辑电路，实现语句“A〉B”，A、B均为两位二进制数,即A（A1、A0），B（B1、B0)。

要求用三个3输入端与门和一个或门实现.四．（12分)试按步骤用74LS138和门电路产生如下多输出逻辑函数.74LS138逻辑表达式和逻辑符号如下所示。

五．(15分)已知同步计数器的时序波形如下图所示。

试用维持—阻塞型D触发器实现该计数器。

要求按步骤设计。

六．（18分）按步骤完成下列两题1．分析图5—1所示电路的逻辑功能：写出驱动方程，列出状态转换表，画出完全状态转换图和时序波形，说明电路能否自启动.2．分析图5—2所示的计数器在M=0和M=1时各为几进制计数器，并画出状态转换图。

图5—1图5—2七．八．(10分）电路下如图所示，按要求完成下列问题。

1．指出虚线框T1中所示电路名称。

2．对应画出V C、V01、A、B、C的波形。

并计算出V01波形的周期T=?。

数字电子技术基础2一．(20分）电路如图所示，晶体管的β＝100,Vbe=0。

7v。

（1)求电路的静态工作点；（2) 画出微变等效电路图，求Au、r i和r o;（3)若电容Ce开路，则将引起电路的哪些动态参数发生变化？并定性说明变化趋势。

二．（15分）求图示电路中、、、及。

三．（8分）逻辑单元电路符号和具有“0"、“1”逻辑电平输入信号X1如下图所示，试分别画出各单元电路相应的电压输出信号波形Y1、Y2、Y3。

设各触发器初始状态为“0"态。

D C B A D C A B ++《数字电子技术》试卷姓名：__ _______ 班级：__________ 考号：___________ 成绩：____________1. 有一数码10010011，作为自然二进制数时，它相当于十进制数（147），作为8421BCD码时，它相当于十进制数（93 ）。

2.三态门电路的输出有高电平、低电平和（高阻）3种状态。

3．TTL 与非门多余的输入端应接（高电平或悬空）。

4．TTL 集成JK 触发器正常工作时，其d R 和d S 端应接（高）电平。

5. 已知某函数⎪⎭⎫ ⎝⎛+⎪⎭⎫ ⎝⎛++=D C AB D C A B F ，该函数的反函数F =（ ）。

6. 如果对键盘上108个符号进行二进制编码，则至少要（ 7）位二进制数码。

7. 典型的TTL 与非门电路使用的电路为电源电压为（5 ）V ，其输出高电平为（3.6）V ，输出低电平为（0.35）V ， CMOS 电路的电源电压为（ 3--18） V 。

8．74LS138是3线—8线译码器，译码为输出低电平有效，若输入为A 2A 1A 0=110时，输出01234567Y Y Y Y Y Y Y Y 应为（ 10111111 ）。

9．将一个包含有32768个基本存储单元的存储电路设计16位为一个字节的ROM 。

该ROM 有（ 11）根地址线，有（16）根数据读出线。

10. 两片中规模集成电路10进制计数器串联后，最大计数容量为（ 100）位。

11. ＝（AB ）。

12.13．驱动共阳极七段数码管的译码器的输出电平为（ 低）有效。

二、单项选择题（本大题共15小题，每小题2分，共30分）（在每小题列出的四个备选项中只有一个是最符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

）1. 函数F(A,B,C)=AB+BC+AC 的最小项表达式为( A ) 。

A ．F(A,B,C)=∑m （0，2，4） B. (A,B,C)=∑m （3，5，6，7） C ．F(A,B,C)=∑m （0，2，3，4） D. F(A,B,C)=∑m （2，4，6，7）2．8线—3线优先编码器的输入为I 0—I 7 ，当优先级别最高的I 7有效时，其输出012Y Y Y ••的值是（ C ）。

数字电子技术基础试题（一）一、填空题 : （每空1分，共10分）1． (30.25) 10 = ( ) 2 = ( ) 16 。

2 . 逻辑函数L = + A+ B+ C +D = 。

3 . 三态门输出的三种状态分别为：、和。

4 . 主从型JK触发器的特性方程= 。

5 . 用4个触发器可以存储位二进制数。

6 . 存储容量为4K×8位的RAM存储器，其地址线为条、数据线为条。

二、选择题： (选择一个正确的答案填入括号内，每题3分，共30分 )1.设图1中所有触发器的初始状态皆为0，找出图中触发器在时钟信号作用下,输出电压波形恒为0的是：（）图。

图 12.下列几种TTL电路中，输出端可实现线与功能的电路是（）。

A、或非门B、与非门C、异或门D、OC门3.对CMOS与非门电路，其多余输入端正确的处理方法是（）。

A、通过大电阻接地（>1.5KΩ）B、悬空C、通过小电阻接地（<1KΩ）D、通过电阻接V CC4.图2所示电路为由555定时器构成的（）。

A、施密特触发器B、多谐振荡器C、单稳态触发器D、T触发器5.请判断以下哪个电路不是时序逻辑电路（）。

图2A、计数器B、寄存器C、译码器D、触发器6．下列几种A/D转换器中，转换速度最快的是（）。

图2A、并行A/D转换器B、计数型A/D转换器C、逐次渐进型A/D转换器D、双积分A/D转换器7．某电路的输入波形 u I 和输出波形 u O 如图 3所示，则该电路为（）。

图3A、施密特触发器B、反相器C、单稳态触发器D、JK触发器8．要将方波脉冲的周期扩展10倍，可采用（）。

A、10级施密特触发器B、10位二进制计数器C、十进制计数器D、10位D/A转换器9、已知逻辑函数与其相等的函数为（）。

A、B、C、D、10、一个数据选择器的地址输入端有3个时，最多可以有（）个数据信号输出。

A、4B、6C、8D、16三、逻辑函数化简（每题5分，共10分）1、用代数法化简为最简与或式Y= A +2、用卡诺图法化简为最简或与式Y= + C +A D，约束条件：A C + A CD+AB=0四、分析下列电路。

试题库及答案试卷一一．基本概念题（一）填空题（共19分，每空1分）1．按逻辑功能的不同特点，数字电路可分为和两大类。

2．在逻辑电路中，三极管通常工作在和状态。

3．（406）10=（）8421BCD4．一位数值比较器的逻辑功能是对输入的数据进行比较，它有、、三个输出端。

5．TTL集成JK触发器正常工作时，其d R和d S端应接电平。

6．单稳态触发器有两个工作状态和，其中是暂时的。

7．一般ADC的转换过程由、、和4个步骤来完成。

8．存储器的存储容量是指。

某一存储器的地址线为A14～A0，数据线为D3～D0，其存储容量是。

（二）判断题（共16分，每题2分）1．TTL或非门多余输入端可以接高电平。

（）2．寄存器属于组合逻辑电路。

（）3．555定时器可以构成多谐振荡器、单稳态触发器、施密特触发器。

（）4．石英晶体振荡器的振荡频率取决于石英晶体的固有频率。

（ ）5．PLA 的与阵列和或阵列均可编程。

（ ）6．八路数据分配器的地址输入（选择控制）端有8个。

（ ）7．关门电平U OFF 是允许的最大输入高电平。

（ ）8．最常见的单片集成DAC 属于倒T 型电阻网络DAC 。

（ ）（三） 选择题（共16分，每题2分）1．离散的，不连续的信号，称为（ ）。

A ．模拟信号 B.数字信号2．组合逻辑电路通常由（ ）组合而成。

A ．门电路 B.触发器 C.计数器3．8线—3线优先编码器的输入为I 0—I 7 ，当优先级别最高的I 7有效时，其输出012Y Y Y ••的值是（ ）。

A ．111 B.010 C.000 D.1014．十六路数据选择器的地址输入（选择控制）端有（ ）个。

A ．16 B.2 C.4 D.85．一位8421BCD 码译码器的数据输入线与译码输出线的组合是（ ）。

A ．4:6 B.1:10 C.4:10 D.2:46．常用的数字万用表中的A/D 转换器是（ ）。

A ．逐次逼近型ADC B.双积分ADC C.并联比较型ADC7．ROM 属于（ ）。
