铁路排水沟施工方案

第一章施工方案与技术措施一、作业条件：（一）土方开挖前，应根据施工方案的要求，将施工区域内的障碍物清除和处理完毕。

（二）场地的定位控制线（桩）、标准水平桩与开槽的灰线尺寸，必须经过检验合格；并办完预检手续。

（三）夜间施工时，应有足够的照明设施；在危险地段应设置明显标志，并要合理安排开挖顺序，防止错挖或超挖。

（四）施工机械进入现场所经过的道路要进行加固或加宽等准备工作。

（五）施工区域运行路线的布置，应根据作业区域工程的大小、机械性能、运距和地形等情况加以确定。

（六）在机械施工无法作业的部位和修整边坡坡度、清理槽底.均应配备人工进行。

（七）熟悉图纸，做好技术交底。

二、工艺流程：确定开挖的顺序→清理原有砼板→分段下挖→修边和清底（一）开挖基槽或管沟时，应先清理原有砼板合理确定开挖顺序、路线与开挖深度。

土方开挖宜从上到下分层分段依次进行。

1、按照施工要求清理原有混凝土预制板和沟渠内的生活垃圾。

2、开挖基槽和管沟，不得挖至设计标高以下，如不能准确地挖至设计基底标高时，可在设计标高以上暂留一层土不挖，以便在测平后，由人工挖出。

3、在机械施工挖不到的地方，应配合人工随时进行挖掘。

（二）修帮和清底。

1、槽底修理铲平后，进行质量检查验收。

2、开挖基槽的土方，在场地有条件堆放时，一定留足回填需用的好土；多余的土方，应一次运走，避免二次倒运。

三、管沟、基槽施工1、排水沟施工（1）内环沟施工工艺流程：拆除原有板预制→内环沟放线→内环沟开挖→内环沟基底平整→内环沟基底素土碾压→砖砌沟壁施工→水砂浆抹灰→清理交验。

2、土方工程与基层处理（1）沟槽土方开挖：将环沟基底按放线位置将标高、坡向开挖、采用人工配合修正达到设计要求。

，并在顶部铺设15cm厚C20水泥混凝土路面。

（2）回填土：尽量采用场内干净黄土，人装机动翻斗车运土，蛙夯机进行人工夯填。

3、硂管道的安装：在排水沟与人行道与村民大门出口衔接处埋设硂管道，管材采用DN600平口管，硂采用C20等级硂，抗冻等级F150；管道工程在施工组织安排上要充分考虑与道路工程施工的配合，确保不影响主体工程的进度；管道接口直接关系到系统的闭水性能，是排水管道施工的关键工序，必须严格依照设计图纸与有关规X进行施工。

目录一、编制依据 (3)二、工程概况 (3)三、施工部署 (3)1、组织机构 (3)2、管理及施工人员 (4)3、施工机械设备 (4)4、测量、检测仪器 (4)四、施工工艺方法 (4)1、施工放样 (4)2、施工方法 (5)3、材料要求 (5)4、沟体片石砌筑 (5)5、沉降缝的设置 (7)6、勾缝及养生 (7)7、检测 (7)五、质量目标、质量保证体系及措施 (7)1、质量目标 (7)2、质量保证体系 (8)3、质量保证措施 (10)六、安全目标、安全保证体系及措施 (10)1、安全目标 (10)2、安全保证体系 (10)3、安全保证措施 (12)4、安全技术措施 (13)七、文明施工措施 (14)一、编制依据1、《铁路混凝土施工技术指南》（铁建设〔2010〕241 号）；2、《铁路站场工程施工质量验收标准》（TB10423-2003）；3、《铁路工程施工质量验收标准应用指南》；4《铁路工程测量规范》（TB10101-2009）；5、设计图纸；二、工程概况天津新港北铁路集装箱中心站工程路基附属排水沟采用M7.5浆砌片石结构。

三、施工部署1、组织机构项目三分部设五部二室，即工程部、财务部、物资部、合同部、安质部、办公室和试验室，专业路基附属工程作业队，见《施工组织管理机构图》：施工组织管理机构图2、管理及施工人员根据同类工程施工经验，拟投入区间路基工程管理人员1名，技术员2名，施工员1名，安全员1名，质检员1名，材料员1名，试验员1名。

3、施工机械设备本工程所使用机械必须具备合格证，并提前上报监理工程师确认，使用机械见下表：施工机械设备表4、测量、检测仪器测量、检测所使用的仪器必须具备专业计量站出示的检定证书，检定证书应在有效检测期限内，超限的需要重新检定，检定证书需上报监理进行确认，使用的测量、检测仪器见下表：测量、检测仪器设备表四、施工工艺方法1、施工放样排水沟工程分段施工，分段放样，放出排水沟中线，线位设好以后请监理检测，符合要求后再进行下道工序。

天津地铁三号线华苑车辆段站场雨水排水工程排水沟施工组织设计一、工程概况华苑车辆段站场路基排水采用重力自流排水方式；纵向排水设备的坡度一般不小于2%。

，困难条件下不小于1%。

穿越线路的横向排水设备的坡度不小于5%。

股道区设锯齿形横坡，咽喉区及库外股道区采用砟底式纵向盖板排水沟和横向排水槽排水。

出入段线前段由于处于向段内的上坡，为避免反坡排水，拟将该段路基水引至正线排水沟。

车场南北围墙内及库外沿股道中间及股道侧设排水槽，采用砟底式盖板排水槽，底宽0.4m。

二、编制依据1、《地铁设计规范》(GB50157-2003 ；2、《地铁车站及枢纽设计规范》 (GB50091-2006)；3、《室外排水设计规范》 (GB50014-2006；4、《铁路路基工程施工质量验收标准》 (TB10414-2003 ；三、主要工程量股道间钢筋混凝土盖板排水沟32道，共4159.2m；过轨钢筋混凝土盖板排水沟3道，共26m 土方开挖3175斥，混凝土量2288帛,钢筋型号①6、①&①12总量150吨。

四、施工准备4.1 、对施工现场进行清理场地，平整压实，修通便道，做好排水工作，做好“三通一平”工作。

根据现场情况确定临时生活区。

4.2、测量人员会同监理工程师对桩位进行复测放样，并通过监理验收。

4.3 、核实实际地质情况是否与设计相符。

4.4 、试验室会同监理工程师对已到位的原材料进行检查，检查结果必须得到监理工程师的认可，对不合格材料坚决清退出施工现场。

4.5、对施工用的机具进行一次检修，确保施工过程中不出现故障。

4.6、组织相关人员进行技术交底。

五、排水沟施工5.1 、测量定位用全站仪准确测定排水沟中心线，放出排水沟基坑开挖的准确位置，用水准仪控制基础顶面高程。

查对设计图纸中排水沟中线位置，复核是否符合设计要求。

并经监理工程师复核无误认可。

5.2 、基坑开挖将控制桩引至基坑外2m左右，测量出原地面标高，基础每边加宽30cm,同时根据开挖深度按1：1 坡度放出开挖线，基坑开挖采用挖掘机和人工联合开挖，开挖至基底10~20cm，人工进行修整。

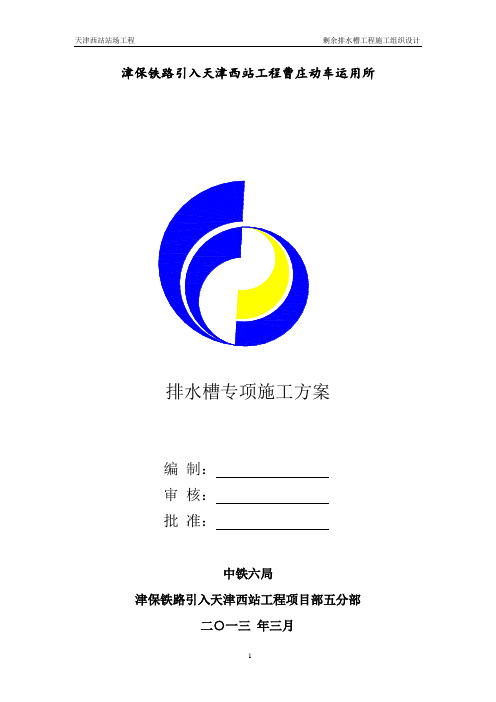

津保铁路引入天津西站工程曹庄动车运用所排水槽专项施工方案编制：审核：批准：中铁六局津保铁路引入天津西站工程项目部五分部二○一三年三月一、工程概况 (4)二、施工准备 (5)1、技术准备 (5)2、物资准备 (5)3、施工机具 (5)4、施工组织规划 (6)三、施工部署 (11)四、施工程序和方法 (12)1、排水槽工程概况 (12)2、施工做法及要求 (12)3、施工过程概述 (12)五、质量保证措施 (16)1、质量保证体系 (16)2、质量保证措施 (16)3、质量预防措施 (17)六、技术和安全措施 (18)1、一般施工安全措施 (18)2、电焊操作安全措施： (19)3、气焊操作安全措施： (20)4、使用电器安全措施： (20)七、设备成品、半成品供应计划及技术节约措施 (21)1、材料、设备管理措施 (21)2、施工技术措施 (21)八、成品保护措施 (23)九、施工中应注意的问题 (24)1、新建曹庄动车运用所是新建天津至保定铁路工程中的一部分。

动车走行线起自天津西站高速车场，与相关线路疏解后，引入曹庄动车运用所。

2、曹庄动车运用所位于天津市西青区杨柳青镇，天津西外环以西，其南侧紧靠曹庄车站，北侧紧依三农路，西侧紧邻京沪高速铁路，东侧紧靠南曹铁路。

3、我项目部承接的曹庄动车运用所整个站场的站内所有排水槽工程。

曹庄动车运用站场内共有排水槽共18709.4m。

排水槽形式有纵向盖板排水槽和横向盖板排水槽两种。

其中纵向盖板排水槽采用C25混凝土，槽身主筋采用HRB335级钢筋，其余采用Q235级钢筋；横向盖板排水槽采用C30混凝土，槽身及盖板主筋采用HRP335级钢筋，其余采用Q235级钢筋。

4、本工程相关单位：建设单位：北京铁路局天津西站工程建设指挥部；设计单位：铁道部第三勘探设计研究院；监理单位：北京铁建监理公司；施工单位：中铁六局集团北京铁建公司。

5、本工程施工依据为图纸：《曹庄动车运用所平面布置图》《曹庄动车运用所给水排水总平面图》1、技术准备（1）熟悉、审核图纸，参加设计交底，办理一次性洽商。

铁路混凝土排水沟施工方案66349背景为了确保铁路线路的排水畅通，铁路混凝土排水沟的施工必不可少。

本文档旨在提供一种施工方案，以确保混凝土排水沟的建设符合质量和安全要求。

方案1. 前期准备工作- 确定混凝土排水沟的布置位置和尺寸要求。

- 对施工区域进行勘测，确保地基的平整和稳固。

- 申请相关施工许可，确保符合相关法规和标准。

2. 施工步骤步骤1：挖掘沟槽- 根据设计要求，使用挖掘机在指定位置挖掘混凝土排水沟的沟槽。

- 确保沟槽的宽度和深度符合设计要求。

步骤2：处理底部和侧坡- 清理沟槽底部的杂物和泥沙。

- 对沟槽底部进行平整处理，确保排水畅通。

- 对沟槽的侧坡进行处理，确保坡度稳定和坡面均匀。

步骤3：设置排水管道- 在沟槽底部设置排水管道，确保排水通畅。

- 使用合适的材料和连接方式，确保排水管道的质量和稳定性。

步骤4：浇筑混凝土- 准备混凝土材料，确保材料的质量符合要求。

- 按照设计要求，将混凝土均匀浇筑到沟槽中。

- 使用振动器等设备，确保混凝土的密实性和均匀性。

步骤5：养护和清理- 在混凝土浇筑后，及时进行养护工作，确保混凝土的强度和稳定性。

- 清理施工现场，保持环境整洁。

安全注意事项- 在施工过程中，工人应戴上安全帽、工作服和防护手套等必要的个人防护装备。

- 操作施工设备时，应遵守操作规程并严格遵守安全操作要求。

- 遵循现场管理规定，确保施工现场的安全性和秩序性。

以上是铁路混凝土排水沟施工方案的概要。

具体方案中还应包括详细的工程量计算、物料采购和工期安排等内容。

车辆段排水沟施工方案1. 引言车辆段排水沟是指位于车辆行驶区域、用于排水的沟槽。

其作用是防止雨水和污水混合，排除站台和轨道的积水，保障地铁运营的安全和舒适。

本文旨在介绍车辆段排水沟的施工方案。

2. 设计方案车辆段排水沟的设计方案应根据道路的类型和周边环境的特点而定。

在一般情况下，车辆段排水沟的设计应该考虑以下因素：2.1 坡度车辆段排水沟必须有一定的坡度，以便于排泄道路积水和污水。

一般来说，排水沟的坡度应该在1%至3%之间，这样才能保证水流的顺畅。

2.2 盖板为了保障环境卫生和行人安全，车辆段排水沟需要进行盖板处理。

盖板一般采用锁定式设计，易于拆卸和清理。

其材料可以采用非滑防水材料，表面覆盖有特殊防滑纹路，以防止行人滑倒。

2.3 排水孔排水孔的设置要均匀，且立杆、横杆和开孔尺寸要符合标准要求。

排水孔和排水沟之间一定要相互连接，以保证整个排水系统的通畅畅和方便。

3. 施工方案概述车辆段排水沟施工方案应该先制定好施工计划和时间节点，并明确每一项工作的具体责任。

具体的作业流程如下：3.1 准备工作施工单位必须要在车辆段排水沟施工前，做好周边环境保护和安全预防工作。

如在施工现场周围设置安全警示标志，并采取生态花园翻地或其它措施，保证施工现场环保干净。

3.2 基础处理在车辆段排水沟施工前，需要对基础进行处理，包括翻地、挖溜和填补等。

同时，还需要在设计的施工区域，以挖掘机把掘沟，进行后排黄沙。

3.3 等级校验车辆段排水沟施工完成后，必须进行等级校验，确保排水沟的坡度和排水孔的位置符合要求。

3.4 维护在车辆段排水沟施工完成后，施工单位还需要对施工区域进行二次确认，并进行维护和保养。

同时，还可以制定施工计划表，指导施工维护工作。

4. 结论车辆段排水沟作为地铁运营保障的一个重要组成部分，需要施工单位优化方案、严格管理和监管，以确保其施工质量和安全性。

同时，施工单位还需要根据实际情况，尽可能规避因建设而带来的环境和安全问题。

排水沟、护坡施工方案一、施工顺序：路基防护的施工顺序：测量放线→沟槽开挖及边坡修整→将砌块石→场地清理→种植草皮。

路基排水边沟的施工顺序：测量放线→沟槽开挖→浆砌块石→场地清理。

二、施工技术要点：1、路基边坡完成后立即进行刷坡并砌筑相应的防护工程。

2、防护骨架沟槽开挖采用人工开挖，排水边沟的沟槽开挖采用机械开挖为主，人工清理为辅，保证槽底平整、坚实。

3、所用石料抗压强度小于30mpa，厚度小于15cm，其中一条边不小于30cm，而且石质均匀，无风化剥落和显著裂纹。

4、砌筑前先将片石表面的泥垢杂物洗刷干净，并用水湿润。

5、分层分段砌筑，但相邻工作段砌筑体高差不超过1.2m，分段位置尽量设在沉降缝处。

6、各砌层砌块砌筑先砌外圈定位，后砌里层，上下错缝，里外砌块交错连成一体。

7、各砌层砌块安放稳固，砌块间砂浆饱满，粘结牢固，不得直接贴靠或脱空。

8、砌筑上层砌块时，不得振动下层砌块。

砌筑工作中断后恢复砌筑时，在已砌筑的砌层表面加以清扫和湿润。

9、石块一经铺砌后，不随意移动，如必须移动时，石块向上提起，以免影响邻石的牢接，再砌时要将原来的砂浆刮掉，另补新浆。

10、灰缝厚度要均匀，一般以2-3cm为宜，砌筑时外露面预留深约为2cm的空缝备作勾缝之用，隐蔽面砌缝随砌随刮平，不另勾缝。

三、质量保证措施一、工程质量目标1、消除不合格工程，杜绝质量隐患；2、分项工程合格率100%，优良率达到90%以上；3、分部工程质量合格率100%，优良率达85%以上；4、单位工程竣工一次交验合格，观感得分率90%以上；二、质量保证措施1、施工技术保证措施（1）全体技术、质量人员在主任工程师的领导下，熟悉图纸，领会设计意图，发现图纸问题并进行汇总，作好图纸会审，与设计院共同做好会审记录和设计变更洽商。

（2）将图纸和设计变更洽商及时通知到有关施共人员，将问题解决在施工之前。

（3）认真编制施工组织计、施工方案、施工技术交底，并通过分次交底会，既口头又书面地向操作人员交底，让操作人员对自己要完成的项目事先心中有数。

1. 技术准备：组织相关人员对图纸进行会审，复核设计图及工程数量，做好导线复测和水准复测工作。

放出水沟中桩及边桩，每25米做一个高程控制桩，标记沟槽开挖深度。

对所有参加施工人员进行施工安全交底和技术交底。

2. 试验准备：水泥混凝土应有标养试块和现场同条件准养护试块。

检测进场的砂、水泥等材料是否合格，并按检验批次提供检测报告，通过试验确定混凝土配合比指导现场施工。

3. 材料准备：矩形排水沟沟身所用材料为普通水泥混凝土，C15混凝土应及时进场。

钢筋进场后应抽取试样做机械性能和力学性能试验。

盖板为C25钢筋混凝土盖板，盖板长2000px，宽1225px，厚375px，钢筋混凝土预制盖板，采用有合格证并复检符合要求的钢筋。

4. 机械准备：设备进场之前需进行检验并确保机械检验合格，操作人员需有操作证并进行安全教育。

5. 现场准备：做好施工现场的三通一平工作，保证进场后可立即投入施工。

查明基底管线分布情况并完成迁改或采取可靠的保护措施。

二、施工步骤1. 开挖沟槽：根据设计图纸和测量放线结果，开挖沟槽。

沟槽开挖深度应符合设计要求，沟槽底部应平整。

2. 铺设排水管：将预制好的排水管铺设到沟槽底部，确保管道位置准确，连接牢固。

3. 浇筑混凝土：在排水管周围浇筑混凝土，混凝土强度应符合设计要求。

4. 预制盖板安装：将预制好的盖板安装到沟槽顶部，确保盖板与沟槽底部连接牢固。

5. 排水沟检查：检查排水沟的排水效果，确保排水畅通。

6. 施工完毕后，对施工现场进行清理，做好文明施工。

三、施工注意事项1. 施工过程中，注意施工安全，严格按照操作规程进行施工。

2. 在施工过程中，做好施工记录，确保施工质量。

3. 施工过程中，如发现异常情况，应及时上报，采取措施进行处理。

4. 施工完毕后，对排水沟进行验收，确保排水沟符合设计要求。

通过以上施工方案，确保铁路沿线预制水沟安装施工质量，提高排水效率，为铁路运输提供良好的保障。

铁质排水沟施工方案1. 背景铁质排水沟是一种常用的排水系统，用于有效地排除雨水和污水。

为了确保施工质量和保证排水系统的正常运行，制定了以下铁质排水沟施工方案。

2. 施工准备2.1 设计方案确认根据项目需求，确认排水沟的设计方案，包括尺寸规格、材料要求等。

2.2 材料准备根据设计方案，准备所需的铁质排水沟材料，包括铁板、螺栓、垫片等。

2.3 工具准备准备施工所需的工具，如切割机、焊接机、电动扳手等。

2.4 施工人员培训确保参与施工的人员具备相应的施工技能和安全意识，进行必要的培训和教育。

3. 施工步骤3.1 排水沟定位根据设计方案，在施工现场确定铁质排水沟的位置，并进行标记。

3.2 排水沟开挖使用挖掘机或手工工具进行排水沟的开挖，确保排水沟的尺寸符合设计要求。

3.3 基础处理清理排水沟底部的碎石、泥土等杂物，并进行基础处理，如填充砂石、夯实等。

3.4 安装铁板根据排水沟的尺寸和设计要求，将铁板倒置放置在排水沟内，使用螺栓和垫片将铁板固定。

3.5 排水沟连接根据设计方案，将相邻的铁质排水沟进行连接，采用焊接或螺栓连接的方式。

3.6 检查与测试完成排水沟的安装后，进行检查与测试，确保排水系统正常运行且没有泄露。

3.7 表面处理对铁质排水沟进行防腐处理，以延长其使用寿命，并使其外观美观。

4. 施工安全措施4.1 佩戴个人防护装备施工人员在施工过程中必须佩戴符合标准的个人防护装备，包括安全帽、安全鞋等。

4.2 使用安全工具使用符合安全标准的工具，并进行定期维护和检修，确保施工安全。

4.3 防止坍塌在开挖排水沟时，采取必要的支撑措施，防止排水沟坍塌，保障施工人员安全。

4.4 现场管控设立施工现场警示标志，确保施工现场的管控，避免非施工人员进入危险区域。

5. 施工验收5.1 完工检查根据设计方案，对施工完成的铁质排水沟进行检查，确保施工质量满足要求。

5.2 清理与整理清理施工现场，将不需要的材料和工具进行整理和清理，保持施工现场的整洁。

铁路站场排水沟施工方案1. 引言铁路站场排水沟是一种重要的基础设施，用于排除站场内部的积水，保证铁路运输安全和设备设施的正常运行。

本文将介绍铁路站场排水沟的施工方案，包括设计要求、施工步骤和注意事项等内容。

2. 设计要求•排水能力：根据站场内积水量和降水情况，合理确定排水沟的设计流量，确保排水能力满足站场的需求。

•排水沟布置：根据站场地形和布置，合理确定排水沟的布置位置和长度，使其能够覆盖整个站场，并便于接入主排水管网。

•施工材料：选择耐久性好、耐腐蚀、抗渗漏的材料，确保排水沟的长期使用效果。

•排水沟维护：考虑到排水沟长期暴露在外的环境影响，设计时应注意方便日常巡检和维护。

3. 施工步骤3.1. 地面准备在施工前，需要对铁路站场的地面进行准备工作，包括清理垃圾、平整地面和移除障碍物等。

3.2. 排水沟定位根据设计要求确定排水沟的位置，使用测量仪器进行定位，并进行标记和划线。

3.3. 排水沟挖掘使用挖掘机等工具进行排水沟的挖掘，保证排水沟的设计宽度、深度和坡度。

3.4. 排水沟材料安装选择合适的材料进行排水沟的安装，包括排水沟底板、侧墙和顶板等。

注意安装时要保证排水沟的平整度和坚固性。

3.5. 排水沟沉降处理在排水沟安装完成后，需要进行沉降处理，保证排水沟的稳定性和排水效果。

可使用填充物填充排水沟周围的空隙，并进行压实。

3.6. 排水沟测试安装完成后，进行排水沟的测试，测试排水沟的流量和排水能力，确保其满足设计要求。

3.7. 排水沟保护完成排水沟的测试后，对排水沟进行保护措施，预防外部因素对排水沟的损害。

可使用防护板等材料进行覆盖和固定。

3.8. 施工记录和验收完工后，记录相关的施工信息，包括施工时间、材料使用情况等，并进行验收，确保施工质量符合设计要求。

4. 注意事项•施工过程中，要注意安全措施，确保施工人员的人身安全。

•在施工前，应仔细审查设计方案，确保施工方案符合设计要求。

•施工过程中，要注意排水沟各部分的连接，确保排水沟的连续性和排水效果。
