电线电缆载流量表格（全）电线电缆载流量表（全）很多用户对电线电缆的安全载流量不是很清楚，甚至是专业的电工对精确的数据都不是特别了解。

市电缆总厂第一分厂根据实际生产的电线电缆规格品种，制定了不同规格型号的电线电缆载流量表,简单易懂，一目了然。

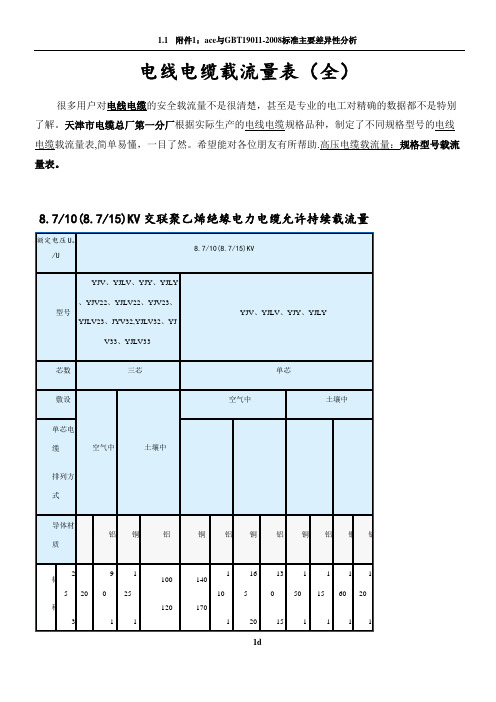

希望能对各位朋友有所帮助.高压电缆载流量：规格型号载流量表：8.7/10(8.7/15)KV 交联聚乙烯绝缘电力电缆允许持续载流量额定电压U 。

/U8.7/10(8.7/15)KV型号YJV 、YJLV 、YJY 、YJLY 、YJV22、YJLV22、YJV23、YJLV23、JYV32,YJLV32、YJV33、YJLV33YJV 、YJLV 、YJY 、YJLY芯数三芯单芯敷设空气中土壤中空气中土壤中单芯电缆排列方式导体材质铜铝铜铝铜铝铜铝铜铝铜铝标称截面 (mm2)25 35 120 140 90 110 125 155 100 120 140 170 110 135 165 205 130 155 150 180 115 135 160 190 120 145 5070 165 210 130 165 180 220 140 170 205 260 160 200 245 305 190 235 215 265 160 200 225 275 175 215 95 120 255 290200 225 265 300 210 235 315 360 240 280 370 430 290 335 315 360 240 270 330 375 255 290 150 185 330 375 225 295 340 380 260 300 410 470 320 365 490 560 380 435 405 455 305 345 425 480 330 370 240 300 435 495 345 390 445 500 350 395 555 640 435 500 665 765 515 595 530 595 400 455 555 630 435 490 400 500565 ...450 ... 520 ...450 ...745 855585 680890 1030695 810680 765520 595725 825565 650环境温度(℃)4025402526/35KV 电力电缆允许持续载流量26/35KV 交联聚乙烯绝缘电力电缆允许持续载流量型号YJV、YJLV、YJY、YJLY、YJV22、YJLV22、YJV23、YJLV23、JYV32,YJLV32、YJV33、YJLV33YJV、YJLV、YJY、YJLY芯数三芯单芯敷设空气中土壤中空气中土壤中单芯电缆排列方式导芯材质铜铝铜铝铜铝铜铝铜铝铜铝标称截面(mm2)5070185230145190200250170190220270170210245305190235215265165 200 225 275 175 215 95 120 280 310 215 240 300 330 230 255 330 375 255 290 370 425 285 330 315 360 240 270 330 375 255290 150 185 360 400 280 310 380 425 295 330 425 485 330 380 485 555 375 430 400 455 305 345 420 475 325 370 240 300 470 540 365490 555 380 435 560 650 435 510 650 745 505 580 525 595 400 455 555 630 430 490 400 500 610 ...485 ...625 ...500 ...8755956908701000680790680775525600720825565645 600 ... ... ... ... 1000 800 1160 920 875 685 940 740 环境温度(℃)40 25 40 25 BVR电线YJV,YJLV电缆载流量表：BXF铜芯氯丁橡皮电线，BLXF铝芯氯丁橡皮电线载流量表：BXR铜芯橡皮软电线载流量表：矿用交联电力电缆载流量表：矿用电缆规格型号载流量表：MC采煤机电缆载流量表：SYV，SYWV同轴电缆钢芯铝绞线载流量表：钢芯铝绞线技术参数：作者：毕敬轩来源： 日期：2012年6月19日上一页下一页。

电缆载流量对照表（总3页）电缆载流量对照表序号洞电线型号誥眾电富降mv/M品字型电压降枭挨一字间距一字型电压降型喪压降m v/M tnv/M两心载流量05。

C) (A)电压降mv/M三心载流量(25o C)(X)电压降my/ M四心载流量(25D C(A L)电压降rrir/N0.95 0. 85 0.7 1W22 YJV22 W22 YJV22 W22 YJV22 W22 YJV221 1.5mm2 /c 20 25 30.86 28.73 26.73 2b 73 IS ie 13 18 30. 88 13 13 30.882 2. 5mm 2 /c 28 35 18.9•・■・■18.9 18.9 18.9 23 35 18.g 18 22 18.9 18 30 18.93 4mm 2 /c 38 50 11.76 11.76 11.76 11.76 29 45 11.78 24 32 11.76 25 32 11.784 6mm 2 /c 48 60 7.86 7.86 7.86 7.86 38 58 7.86 32 41 7.86 33 42 7.865 lOmm 2 /c 65 85 4. &7 4.04 4.04 4.05 53 82 4.67 45 55 4.67 47 56 4.678 16mm 2 /c 88 110 2. 95 2. 55 2. 58 2.55 72 111 2.9 61 75 85 80 2.67 25mm 2 /c 113 157 1.87 1.62 ____ 1.62 1.63 97 145 1.9 85 105 1.6 86 108 1.68 35mm 2 /e 142 192 1.35 1.17 1. 17 1. 19 120 180 1.3 105 130 1.2 108 130 1.29 50mm 2 /c 171 232 L01 0.87 0. 88 0 9 140 220 1 124 155 0.87 137 165 0.8710 70mm 2 /c 218 294 0.T1 0.61 0.62 0. &5 180 285 0.7 160 205 0.61 176 220 0.6111 95mm 2 /c 265 355 0.52 0.45 0.45 0.5 250 350 0.52 201 248 0.45 217 265 0.4512 120mm 2 /c 305 410 0. 43 0.37 0. 38 0.42 270 425 0. 42 235 292 0.36 253 310 0. 3613 150mm 2 /c 355 478 0.36 0.32 0.33 0.37 310 485 0.35 275 343 0.3 290 360 0.314 185(TO 2 /c 410 550 0.3 0.26 0.28 0.33 360 580 0.29 323 400 0.25 333 415 12515 240mm 2 /c 4^0 680 0.25 0.22 0.24 IJ 29 430 650 0.24 3S1 480 0.21 400 4茁0.2116 300mm 2 /c 560 750 0.22 0.2 0.21 0.28 500 700 0.21 440 540 0. 19 467 580 0. 1917 400mm 2 /c 650 880--- —一一一 " 4 0.2 0.17 0.2 0. 26 600 820 0. 1918 500mm 2 /c 750 1000 3. 19 0.16 0. 18 0. 2519 630mm 2 /c 880 1100 0. 18 0.15 0. 17 D. 2520 800mm 2 /e 1100 1300 0. 17 0.15 0. 17 0. 2421 丁严13001400 0. 16 0.14 0. 16 0.24序号洞电线型号单心载流量(25- CHA)电压降mv/H品字型电紧挨一字型电压降mv/N间距一字型电压降mr/N两心载流量电压降(25O C) (A) niy/M三心载流星(25。

一、塑料绝缘电线载流量1、空气中敷设的载流量　（1）500V单芯聚氯乙烯塑料绝缘电线在空气中敷设长期连续负荷允许载流量 适用电线型号：BV BLV BVR 导电线芯最高允许工作温度：+65℃ 周围环境温度：+25℃　（2）聚氯乙烯绝缘软线、聚氯乙烯绝缘聚氯乙烯护套电线在空气中使用长期连续负荷允许载流量（见表2） 适用电线型号：RV、RVV、RVB、RVS、BVV、BLVV 导电线芯最高允许工作温度：+65℃ 周围环境温度：+25℃2、500V单芯聚氯乙烯绝缘电线铁管或塑料管时在空气中敷设长期连续负荷允许载流量（见表3、表4） 适用电线型号：BV、BLV 导电线芯最高允许工作温度：+65℃ 周围环境温度：+25℃注：穿管用铁管尺寸见表5表4 500V单芯聚氯乙烯绝缘电线塑管时在空气中敷设长期连续负荷允许载流量注：穿管用塑料管尺寸见表5注：表中系数适用于管与管紧靠敷设场合。

5、塑料绝缘电线穿管用管线内径**管子内径2inch以下用黑铁管。

2inch及以上用钢管。

***塑料管为硬塑料管。

二、塑料绝缘电力电缆载流量（摘录于IEC364-5-523《建筑物电装置电气设备的选择和安装布线系统载流量》）1、0.6/1KV（单芯）聚氯乙烯绝缘（交联聚乙烯绝缘）聚氯乙烯护套电力电缆敷设时允许载流量（A）见表6a、适用聚氯乙烯绝缘电缆型号：VVb、适用交联聚乙烯绝缘电缆型号： YJA 导电线芯最高允许工作温度：+70℃ 导电线芯最高允许工作温度：+90℃ 周围空气温度：40℃ 周围空气温度：+30℃ 土壤敷设环境温度：25℃ 土壤敷设环境温度：+25℃ 土壤热阻系数为：1.0K·m/w 土壤热阻系数为：1.0K·m/w2、0.6/1KV（二芯）聚氯乙烯绝缘、交联聚乙烯绝缘（钢带铠装、钢丝铠装）聚氯乙烯护套电力电缆敷设时允许载流量（A）见表7a、适用聚氯乙烯绝缘电缆型号：b、适用交联聚乙烯绝缘电缆型号： VV、VV22、VV32 YJV、YJV22、YJV32 导电线芯最高允许工作温度：+70℃ 导电线芯最高允许工作温度：+90℃ 周围空气温度：40℃ 周围空气温度：+30℃ 土壤敷设环境温度：25℃ 土壤敷设环境温度：+25℃ 土壤热阻系数为：1.0K·m/w 土壤热阻系数为：1.0K·m/w3、0.6/1KV（三芯）聚氯乙烯绝缘、交联聚乙烯绝缘（钢带铠装、钢丝铠装）聚氯乙烯护套电力电缆敷设时允许载流量（A）见表8a、适用聚氯乙烯绝缘电缆型号：b、适用交联聚乙烯绝缘电缆型号：　VV、VV22、VV32 YJV、YJV22、YJV32　导电线芯最高允许工作温度：+70℃ 导电线芯最高允许工作温度：+90℃　周围空气温度：40℃ 周围空气温度：+30℃　土壤敷设环境温度：25℃ 土壤敷设环境温度：+25℃　土壤热阻系数为：1.0K·m/w 土壤热阻系数为：1.0K·m/w4、0.6/1KV（3+1芯）聚氯乙烯绝缘、交联聚乙烯绝缘（钢带铠装、钢丝铠装）聚氯乙烯护套电力电缆敷设时允许载流量（A）见表9a、适用聚氯乙烯绝缘电缆型号：b、适用交联聚乙烯绝缘电缆型号：　VV、VV22、VV32 YJV、YJV22、YJV32　导电线芯最高允许工作温度：+70℃ 导电线芯最高允许工作温度：+90℃　周围空气温度：40℃ 周围空气温度：+30℃　土壤敷设环境温度：25℃ 土壤敷设环境温度：+25℃　土壤热阻系数为：1.0K·m/w 土壤热阻系数为：1.0K·m/w表96、0.6/1KV（四芯）聚氯乙烯绝缘、交联聚乙烯绝缘（钢带铠装、钢丝铠装）聚氯乙烯护套电力电缆敷设时允许载流量（A）见表10a、适用聚氯乙烯绝缘电缆型号：b、适用交联聚乙烯绝缘电缆型号：　VV、VV22、VV32 YJV、YJV22、YJV32　导电线芯最高允许工作温度：+70℃ 导电线芯最高允许工作温度：+90℃　周围空气温度：40℃ 周围空气温度：+30℃　土壤敷设环境温度：25℃ 土壤敷设环境温度：+25℃　土壤热阻系数为：1.0K·m/w 土壤热阻系数为：1.0K·m/w6、0.6/1KV聚氯乙烯绝缘、交联聚乙烯绝缘(钢带铠装、钢丝铠装)聚氯乙烯护套电力电缆敷设时允许载流量（A）见表11a、适用聚氯乙烯绝缘电缆型号：b、适用交联聚乙烯绝缘电缆型号： VV、VV22、VV32 YJV、YJV22、YJV32　导电线芯最高允许工作温度：+70℃ 导电线芯最高允许工作温度：+90℃　周围空气温度：40℃ 周围空气温度：+30℃　土壤敷设环境温度：25℃ 土壤敷设环境温度：+25℃　土壤热阻系数为：1.0K·m/w 土壤热阻系数为：1.0K·m/w7、载流量校正系数（1）聚氯乙烯绝缘电缆载流量校正系数b、不同环境温度下载流量修正系数（土壤敷设）（2）交联聚乙烯绝缘电缆载流量校正系数本表系相同外径的电缆并列设时的载流量校正系数，d为电缆外径，当并列敷设的电缆外径不同时，d值建议取各电缆外径的平均值。

电线电缆载流量表（全）
很多用户对电线电缆的安全载流量不是很清楚，甚至是专业的电工对精确的数据都不是特别了解。

天津市电缆总厂第一分厂根据实际生产的电线电缆规格品种，制定了不同规格型号的电线电缆载流量表,简单易懂，一目了然。

希望能对各位朋友有所帮助.高压电缆载流量：规格型号载流量表。

8.7/10(8.7/15)KV交联聚乙烯绝缘电力电缆允许持续载流量
26/35KV交联聚乙烯绝缘电力电缆允许持续载流量
BVR电线
YJV,YJLV电缆载流量表：
BXF铜芯氯丁橡皮电线，BLXF铝芯氯丁橡皮电线载流量表：
BXR铜芯橡皮软电线载流量表：
矿用交联电力电缆载流量表：
矿用电缆规格型号载流量表：
MC采煤机电缆载流量表：
SYV，SYWV同轴电缆
钢芯铝绞线载流量表：
钢芯铝绞线技术参数：
精品文档word文档可以编辑！谢谢下载！。

电缆载流量对照表电缆载流量口决：估算口诀：二点五下乘以九，往上减一顺号走。

三十五乘三点五，双双成组减点五。

条件有变加折算，高温九折铜升级。

穿管根数二三四，八七六折满载流。

说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是”截面乘上一定的倍数”来表示，通过心算而得。

由表5 3可以看出：倍数随截面的增大而减小。

“二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。

如2．5mm’导线，载流量为2．5×9＝22．5(A)。

从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。

“三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。

从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。

即50、70mm’导线的载流量为截面数的3倍；95、120mm”导线载流量是其截面积数的2．5倍，依次类推。

“条件有变加折算，高温九折铜升级”。

上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。

若铝芯绝缘线明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。

如16mm’铜线的载流量，可按25mm2铝线计算。

计算电缆载流量选择电缆（根据电流选择电缆）：导线的载流量与导线截面有关，也与导线的材料、型号、敷设方法以及环境温度等有关，影响的因素较多，计算也较复杂。

各种导线的载流量通常可以从手册中查找。

但利用口诀再配合一些简单的心算，便可直接算出，不必查1. 口诀铝芯绝缘线载流量与截面的倍数关系10下五，100上二，25、35，四、三界，.70、95，两倍半。

1、综述铜芯线的压降与其电阻有关，其电阻计算公式：20℃时：17.5÷截面积（平方毫米）=每千米电阻值（Ω）75℃时：21.7÷截面积（平方毫米）=每千米电阻值（Ω）其压降计算公式（按欧姆定律）：V=R×A线损是与其使用的压降、电流有关。

其线损计算公式：P=V×AP-线损功率（瓦特）V-压降值（伏特）A-线电流（安培）2、铜芯线电源线电流计算法1平方毫米铜电源线的安全载流量－－17A。

1.5平方毫米铜电源线的安全载流量－－21A。

2.5平方毫米铜电源线的安全载流量－－28A。

4平方毫米铜电源线的安全载流量－－35A6平方毫米铜电源线的安全载流量－－48A10平方毫米铜电源线的安全载流量－－65A。

16平方毫米铜电源线的安全载流量－－91A25平方毫米铜电源线的安全载流量－－120A。

单相负荷按每千瓦4.5A（COS&=1），计算出电流后再选导线。

3、铜芯线与铝芯线的电流对比法2.5平方毫米铜芯线等于4平方毫米铝芯线4平方毫米铜芯线等于6平方毫米铝芯线6平方毫米铜芯线等于10平方毫米铝芯线<10平方毫米以下乘以五>即: 2.5平方毫米铜芯线=<4平方毫米铝芯线×5>20安培=4400 瓦;4平方毫米铜芯线=<6平方毫米铝芯线×5>30安培=6600 瓦;6平方毫米铜芯线=<10平方毫米铝芯线×5>50安培=11000 瓦土方法是铜芯线1个平方1KW,铝芯2个平方1KW.单位是平方毫米就是横截面积（平方毫米）电缆载流量根据铜芯/铝芯不同，铜芯你用2.5（平方毫米）就可以了其标准: 0.75/1.0/1.5/2.5/4/6/10/16/25/35/50/70/95/120/150/185/240/300/400...还有非我国标准如：2.0铝芯1平方最大载流量9A，铜芯1平方最大载流量13.5A二点五下乘以九，往上减一顺号走。

最新电缆载流量对照表人全98482017-10-31 22:38:34 来源：胜华电气编辑：Andy对用户如何选择哪种电力电缆型号要了解各项参数，下面胜华电气将介绍常见的几种电力电缆载流量，数据仅供参考，具体标准按照各个电缆厂提供数据为准。

一、0.6/1KV聚氯乙烯绝缘电力电缆的载流量，常用型号VV22、VLV22型聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆载流量注：载流量计算条件1.线芯长期工作温度：70°2.环境温度：25° ;3.埋地深度：1000mm;4.土壤热阻系数：1.0m. C/W;5.线芯轴间距离：S=2D、常见BVVB型、BLVVB型、RVVB型电线载流量、通用橡套软电缆的载流量(450V/750V及以下橡胶绝缘电力电缆YQ、YQW、YHQ、YC、YCW、YHC型号的载流量)注：1中性线截面面积同主线芯面积。

量按2芯电缆数据。

四、阻燃电线电缆的载流量。

1) B、R系列阻燃电线电缆的载流量2.3芯电缆中一根线芯不载流时，其流型号及电压等级标称観面面积/ nun平方最站能/ mm20°最大单位长度直蔬电阻/讨最小单位长度绝缘电阻八欧/km）那糧推荐值（环境温度25° ）成品参考JSS/(kg/km>ZR-RVV 300/300V 2x0, 5 5.239" ^0121C 37 2x0. 75 6.6 26.0 C,010 1347 3x0. 5 6. 6 39. 0 C.0127. 444 3皿畀57.0^0109,5冏ZR-RVAT J00300V 2x0. 5 3.8kS.039.0 5012 10 282x0.V6SL 駐”42S.00.010 1335ZR-RW 300/500\72x0-75 7.S26.0 0,011 13 582x1. C7.81乩50.010 16iS62K1. E S-S13. 90.010 20 S92x2. 5 11.0 7,93 a 00©27. 51373^0.75S-02S.00.011g” B70S K I.C& 413, 5 a.oio 11. 7SO3sl. 59-613. 3 0.010 12. r 1123bt2. 6 11. 6 7.9S o.ooe 211724x0.758-626.00.01184 W.c敖19. 50.010101 4^1. E11,0 13. 30,0101414x2. 5 12, 57.980.000 210 :5x0.75日.436・。

低压铜芯电缆载流量对照表
以下是一些常见规格的低压铜芯电缆载流量对照表，供参考：
1. 1.5平方毫米铜芯电缆的载流量为：12安培
2. 2.5平方毫米铜芯电缆的载流量为：18安培
3. 4平方毫米铜芯电缆的载流量为：25安培
4. 6平方毫米铜芯电缆的载流量为：34安培
5. 10平方毫米铜芯电缆的载流量为：42安培
6. 16平方毫米铜芯电缆的载流量为：60安培
7. 25平方毫米铜芯电缆的载流量为：79安培
8. 35平方毫米铜芯电缆的载流量为：97安培
9. 50平方毫米铜芯电缆的载流量为：121安培
10. 70平方毫米铜芯电缆的载流量为：149安培
需要注意的是，这只是一般情况下的参考值，实际使用时还需考虑具体的条件和环境因素，并参照相关标准进行计算和选择。

电缆截面载流量对照表电线电缆截流量的速算法在供配电系统中,电线电缆的作用是传输电流,联络供电点(变电所或配电箱)与用电设备之间的桥梁.正确选择电线电缆是保证负载可靠运行的重要环节.若选择电线电缆的截面积过小而负荷电流超载运行时,则会引起电线电缆表面温升加快,使绝缘层过热,导致事故的发生.若选择电线电缆的截面积过大,则会造成浪费,使投资增加.电线电缆的栽流量取决于本身的构造形式,周围环境条件和敷设方式.电线电缆从材质上分为铜芯线和铝芯线,从绝缘上分为橡皮绝缘,塑料绝缘,塑料护套及铠装等形式.其敷设方式有明设和暗设(穿金属管或塑料管).可见电线电缆的载流量,除自身条件外,还要随外界条件的变化而改变:当环境温度升高时,载流量要减少;暗敷设比明敷设的载流量要降低;多根共管敷设时,根数越多,载流量越小;而相同截面积的铝线要比铜线的载流量小一级,等等.在配电设计和施工中,如何快速检验电线电缆截面积能否满足计算负荷电流的要求,采用速算法可做到心中有数,有错必纠,避免返工和事故的发生.本文介绍截面积1.5～185mm2的电线电缆速算法.1.速算法速算法是以计算标称截面积的载流量为基础的.速算表达公式为IN = K1K2K3K4αS式中:IN ——电线电缆的速算载流量,A;S ——线缆标称截面积,mm2;α——速算电流系数,见附表,A/ mm2;K1 ——温升折算系数,环境温度为25℃时,K1为1,当超过30℃时,九折;K2 ——导线折算系数,铜线K2为1,塑料铝线九五折;K3 ——管质折算系数,穿钢管K3为1,穿塑料管八五折.因穿塑料管后,散热差,故需打折;K4 ——穿线共管折算系数,明敷设K4 为1,穿2,3根七五折,4根共管为六折.截面积S(mm2) 185,150 120,95 70 50 35 25 16 10 6 4 2.5 1.5电流系数α(A/ mm2) 3 3.5 4 4.5 5 6 7 8 9 10 14 182.举例[例1]已知橡皮绝缘铜线50 mm2;架空进户,环境温度为25℃,求其载流量.若改用塑料铝线时,载流量又为多少解:(1)橡皮绝缘铜线:α= 4.5,K1=K2=K3=K4 =1.则IN = 4.5× 50 =225(A)查手册,橡皮绝缘铜线的载流量为230A.(2)塑料铝线:若改用塑料铝线,K2 = 0.95,其计算公式为INˊ= 0.95 IN= 0.95 × 225= 214(A)查手册,塑料绝缘50 mm2铝电线的载流量为215A.[例2]上题中环境温度为30℃,架空进户,求其载流量;从横担引入室内配电箱穿钢管保护,这时电线的载流量又为多少如果改用橡皮铝芯线,其截面积应为多少解:(1)环境温度为30℃:K1= 0.9,则INˊ= 0.9 × 225= 202.5(A)查手册,环境温度为30℃时,载流量为215A.(2)4根钢管保护:K4 =0.6,折算电流为IN〃= 0.6 × 225= 135(A)查手册,4根电线穿钢管时,载流量为137A.(3)改用铝芯橡皮线:若要使其载流量保持不变,则橡皮铝芯线应比铜线大一级,选70 mm2即可.就看看丁咚.：引用加为好友发送留言2006-12-23 21:16:00。
