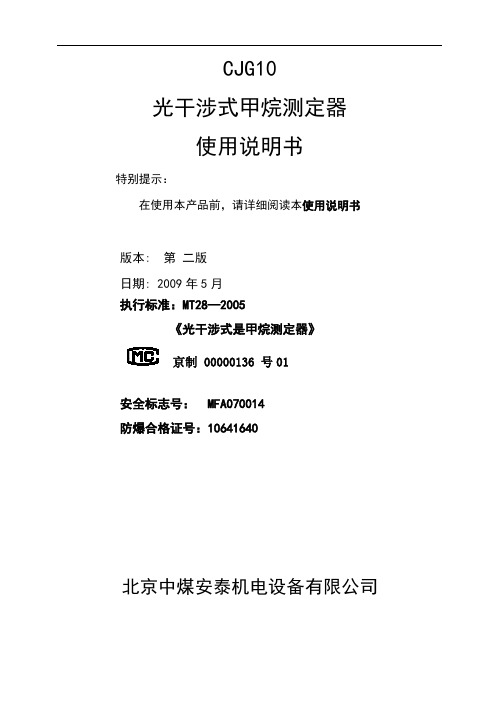

CJG10光干涉式甲烷测定器使用说明书特别提示：在使用本产品前，请详细阅读本使用说明书版本:第二版日期:2009年5月执行标准：MT28—2005《光干涉式是甲烷测定器》京制00000136号01安全标志号：MFA070014防爆合格证号：10641640北京中煤安泰机电设备有限公司1概述1.1产品特点CJG10光干涉式甲烷测定器应用了光波的干涉原理，测定迅速、准确。
具有使用方便、维修简单、体积小、重量轻、经济、耐用等特点。
1.2主要用途及适用范围用于测定矿山、工厂等场所的甲烷的浓度。
1.3产品型号C J G10――测定范围(0~10)%CH4光干涉甲烷测定器1.4使用环境条件1.4.1温度：（-20~40）℃1.4.2湿度：＜96%（25℃时）1.4.3工作压力：（80~110）kPa2总体结构及其工作原理2.1总体结构图1仪器的结构1照明装置组，2聚光镜组，3平面镜组，4折光棱镜组，5反射棱镜组，6物镜组，7测微组，8目镜组，9吸收管组10气室组，11按钮组2.2工作原理仪器内部的光学系统如图2所示。
图2光学系统图由光源1发出的光经过聚光镜2后到达平面镜3，并在0点分为两部分；一部分反射，一部分折射。
第1部分光束穿过气室5的测室，折光棱镜6将其折回穿过另测的小室后又回到平面镜3，折射入平面镜后在其后表面（镀反射膜）反射，于0点穿出平面镜向反射棱镜7前进，经偏折后进入望远镜8：第2部分光束折射入平面镜后在其后表面反射，然后穿过气室中央小室回到平面镜，于0｀点反射后于第1部分光束会合，一同进入望远镜，两光束的物镜的焦平面上产生白光特有的干涉现象；干涉花样中央为白纹，两旁为彩纹，眼睛通过目镜进行观测。
2.3仪器构造仪器构造如图1所示，现将其主要部分分述如下；2.3.1电源，照明装置组；是仪器产生干涉条纹的光，电源部分。
电源采用1号电池一节，额定电压1.5伏。
光源灯泡为特殊制作，其额定电压为1.35伏，电流为0.3安培，发光亮度为1.8Lm。
智能仪表快速使用说明书一、注意事项◆本记录仪主机不防水，使用时切勿将记录仪主机置于露天环境或者液体中，避免与腐蚀性气体和液体接触◆本记录仪采用塑料外壳，请防止酸碱等化学品对外壳的腐蚀◆请不要将记录仪（包含传感器）放在超出本记录仪工作温湿度区域的环境中，否则有可能出现不可预期的结果◆记录仪采用内置 3.6V 锂电池供电，不可充电，不允许短路，遇火会发生爆炸，请务必远离火源。
废旧电池请妥善处理，保护环境◆本记录仪支持外部供电电压为 7~16V 直流，推荐使用本公司配套的电源适配器◆本记录仪出现故障时，非本公司专业人员请勿自行拆卸维修，无需更换电池，请严格按照说明书中的操作步骤进行二、技术参数◆测量范围：-40℃～85℃（整机投入温度-30℃～70℃）◆精度：±0.5℃（全程）◆记录容量：16384组◆记录间隔： 1秒～24小时连续可调◆通讯接口：USB接口或RS485接口◆外形尺寸：97.5×78×32.5 mm三、软件安装放入光盘，复制rar文件--- >粘贴到合适的磁盘 --- >解压rar文件--- >安装相关文件 --- >安装成功 --- >运行软件四、设备操作1、将设备插入USB接口，显示检测到设备对话框，第一次需安装驱动，点击下一步选择[自动安装软件]至完成2、记录仪与上位机软件自动连接，识别过程结束后，设备内部已组态参数自动显示在左侧的属性显示栏五、启动设备『组态参数』在使用记录仪之前，需先启动设备，组态用户所需的参数，方法如下：1、单击工具栏中『组态』按钮，出现提示对话框选择是否重新组态2、单击[是]按钮，随后出现设备信息检索画面3、单击[下一步]按钮到通道信息设置画面，设置各通道的记录或报警相关功能4、设置完通道信息后单击[下一步]按钮到组态、系统等参数信息设置画面，用户请根据需求进行设置5、设置完参数信息后，单击[下一步]按钮确认将重新组态的设备参数，无误则单击[完成]，软件会自动更新设备新组态的运行参数6、组态成功后，弹出组态成功提示对话框，确定后用户可将设备从USB接口取下，放入被测试环境中开始工作六、下载数据/在线采集1、下载数据：当测量过程结束后，可将设备插入USB接口，打开记录仪上位机软件，单击工具栏中『下载』按钮，选择好处理方式，软件自动将设备中已记录的数据下载到上位机中来查看数据或曲线，下载的数据可另存到电脑中，亦可直接进行打印，下载软件操作说明见上位机『帮助』内容2、在线采集：当测量过程中时，请将设备插入USB接口，打开上位机软件，单击工具栏中『实时通讯』按钮，软件可进行在线采集实时数据，在线采集到的数据可另存到电脑中，亦可直接进行打印七、参数说明1、立即启动：组态完成后系统立即开始记录数据2、定时启动：当时间到达组态设定的定时启动时间时系统开始记录3、手动启动：系统通过按钮来开始记录4、记满停止：当数据存储饱和时，记录仪自动停止记录5、定时停止：当时间到达设定的停止时间时，记录仪自动停止记录6、次数停止：当记录次数到达设定的次数时，记录仪自动停止记录7、软件停机：用户可通过记录仪上位机分析软件中的『停机』按钮来设置记录仪停止8、继续保存：下载数据后继续保存原有的存储数据9、下载后删除：下载数据后，记录仪中存储的记录数据被自动删除10、记录间隔：记录数据间隔。

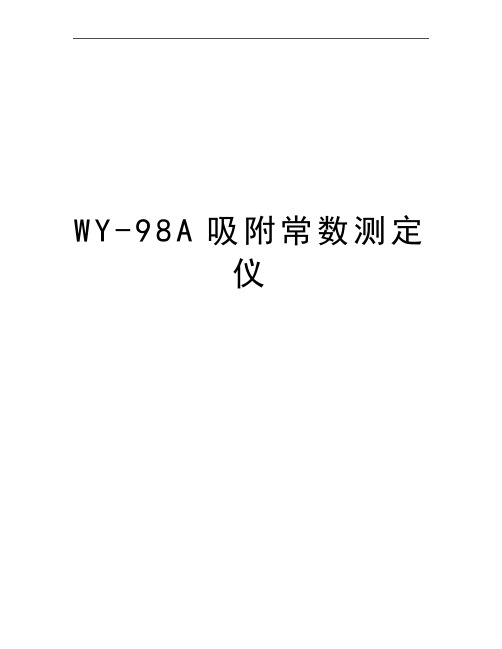

W Y-98A吸附常数测定仪WY-98A吸附常数测定仪使用说明书煤炭科学研究总院抚顺分院仅供学习与交流，如有侵权请联系网站删除谢谢11图1 测定前程序主界面具体各部分控件功能说明如下：a.压力表控件，显示仪器充气罐、吸附罐1、吸附罐2内表压力。
b.指示灯控件：显示各阀门的开、关状态，灯亮为开，反之为关。
c.吸附量-压力曲线显示窗口：显示两个煤样在不同压力下的吸附量值所构成的折线图。
d.压力-时间曲线显示窗口：显示两个吸附罐内压力随时间的变化曲线。
仅供学习与交流，如有侵权请联系网站删除谢谢11e.温度控件：煤样罐水浴温度及室内温度显示控件。
该控件显示了水浴温度及室内温度、加热器的工作状态及脱气、测试时水浴温度的设定值。
灯亮意味着加热器和搅拌电机的启动。
f.提示栏：显示仪器当前状态。
e.工具栏：通过点击工具栏可实现各种功能。
图2 工具栏工具栏操作：1）打开文件(见下文)2）输入工业分析数据用于打印和永久存储。
(见下文)2）打印预览(见下文)3）打印报告(见下文)4）开始实验(见下文)5）时间设定点击后出现的对话框如图3所示：仅供学习与交流，如有侵权请联系网站删除谢谢11图3 时间设定对话框仪器默认的时间设定为：脱气为240分钟；脱气完成或平衡结束前30秒时声光提示；共测定7个点的数据，第1～2点每点需420分钟，第3～7点每点需240分钟。
在调试仪器或其它情况下这此可以修改这些时间设置。
最后单击”确认”。
该修改过程在实验开始前后任何时间均可进行，并对此后的实验过程有效。
6）临时存盘实验过程没有完成前被中断时，可把已做完的数据保存下来。
7）察看本次实验过程数据，点击后出现的对话框如图4 。
仅供学习与交流，如有侵权请联系网站删除谢谢11图4 查看实验过程数据8）察看以往实验过程数据，点击后出现的对话框如图5 。
图5 查看以往实验过程数据9）设置充气压力，点击后出现的对话框如图6所示：仅供学习与交流，如有侵权请联系网站删除谢谢11●检察仪器背板上的通大气口是否连接上胶管并通向室外。

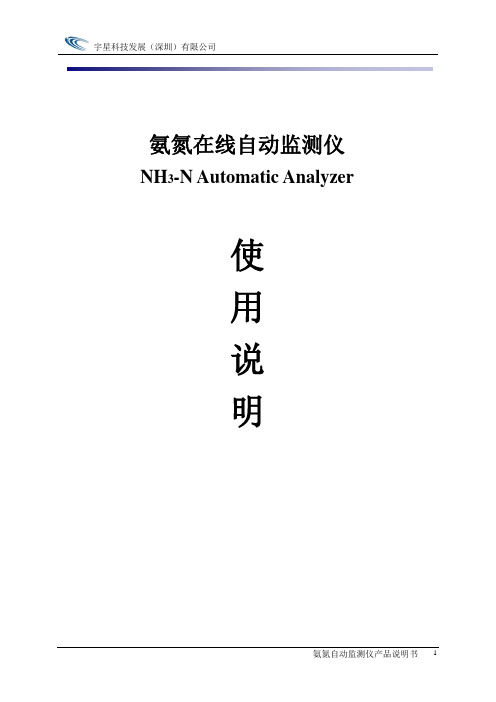

氨氮在线自动监测仪NH3-N Automatic Analyzer使用说明目录第一章安全预防措施特别声明 (1)1。
1 总则 (1)1.2 触电与灼伤预防 (1)1。
3 化学药品危险预防 (1)第二章技术规格 (2)第三章系统概述 (3)3.1 系统描述 (3)3。
2 电气器件 (3)3.3 基本原理 (3)3。
4 检测步骤 (3)第四章拆箱和安装 (4)4.1 拆箱 (4)4.2 安装 (4)4.2.2 监测子站房室内要求 (5)4.2.3 安装 (5)第五章试剂 (9)5.1 试剂的使用与保存 (9)5。
2 稳定性和反应性 (9)5。
3 试剂的放置 (9)第六章仪器操作 (11)触摸屏介绍 (11)第七章故障维修 (18)第八章日常维护 (20)第一章安全预防措施特别声明1.1 总则请在开机运行前认真阅读本手册，并严格按照本手册说明进行操作，尤其注意所有有关危险和谨慎问题的说明，请不要擅自维修、拆装仪器上任意组件，否则可能会导致对操作人员的严重伤害和对仪器的严重损伤。
1。
2 触电与灼伤预防1。
2.1 维护或修理前务必断开电源；1.2。
2 按照地方或国家规则进行电力连接；1。
2。
3 尽可能使用接地故障断路器；1。
2。
4 在连接操作条件下将操作单元接地。
1。
3 化学药品危险预防本设备所需的部分化学药品为有毒有腐蚀性物质，在处理这些药品时，请参照本手册试剂章节中的相关内容，采取一定的预防措施。
1.4 标志表明为特别注意事项。
表明存在化学危害风险，只有经过培训具有操作资格的人方可进行化学药品处理或维护设备化学药品传递系统。
表明须佩带护眼设备。
注：本产品的性能在不断地改进之中.如有更改，恕不另行通知。
第二章技术规格2。
1 方法依据:国家标准GB7481-87《水质-铵的测定—水杨酸分光光度法》.2。
2 测量范围：量程0（0—2）mg/L；量程1（0-20)mg/L；量程2（0—150）mg/L,其他可以扩展。
IS09001：2000认证企业AZJ-2000型甲烷检测报警仪产品使用说明书感谢您选购本产品！为了保证安全并获得最佳效能，在安装、使用产品前，请详细阅读本使用说明书并妥善保管，以备今后参考。
前言本说明书详细地介绍了AZJ-2000型甲烷检测报警仪的使用方法及注意事项，使用者在使用前请务必仔细阅读。
AZJ-2000型甲烷检测报警仪在生产过程中执行的是国家质量技术监督局发布的国家标准：GB 13486-2000。
l概述AZJ-2000型甲烷检测报警仪（以下简称报警仪）是一种以热催化敏感元件为探头、智能单片机及多功能外围电路为核心的智能化、数字化矿用便携式安全检测仪表。
1.1产品特点1.1.1报警点在(0.50%。
2.00%)CH．范围内任意可调。
1.1.2具有整机电池电压、报警点显示功能。
1.1.3具有电源保护功能：当电池电压低于3.3V时，报警仪将长鸣10秒钟，，并在10秒钟后自动关机1.1.4报警仪配有专用的充电器：使用时只需接好电源，然后将报警仪插人充电器充电器即会自动给报警仪充电。
充电完成后，充电器将自动指示仪器充满。
1.1.5报警仪性能可靠，结构合理，操作方便，一次可连续工作12小时以上。
1.2主要用途及适用范围1.2.1主要用途用于连续监测煤矿井下各工作场所甲烷气体浓度。
1.2.2适用范围：煤矿、隧道及各种地下工程。
123适用人员：适合于煤矿管理干部、安全监察人员、通风管理人员、机电维修人员及井下流动作业人员。
1.3品种、规格1.3.1品种；煤矿井下安全检测仪表。
1.3.2规格：低浓度甲烷检测(O一5.OO％)CH4及声光报警检测范围(0.50%一2.00 %) CH4。
1.3.3型号：AZJ-2000型。
1.4型号的组成及其代表意义1.5使用环境条件1.5.1工作温度：O℃一+40C；1.5.2相对湿度：≤98 ％；1.5.3大气压力：80kPa．llOkPa；1.5.4空气中的H2S：<6ppm；1.5.5风速：0 m/s一8m/s；1.5.6机械环境：无显著震动和冲击的场合；1.5.7可用在有瓦斯（甲烷）和煤尘存在的场所。
光学瓦斯鉴定器一、操作程序：接受操作命令→瓦斯鉴定器使用前的检查：（1）检查药品是否失效（2）进行气密检查（3）电源是否充足，光谱是否清晰（4）清洗气室，校对基线→检查瓦斯→在需测地点距顶板20厘米处挤压气球7-8次→按电门,观察光谱移动距离→浓度不超过一分时,转动微动手轮,把光谱基线对到零位,读出瓦斯几厘→如光谱移动超过整分的位置时,把光谱的基准线对到整分位置,然后观察微动刻度盘,就可读出几分几厘→检查二氧化碳→在需测地点距底板20厘米处先测瓦斯含量→甩掉苏打石灰附管,测出混合气体的含量→从混合气体中减去瓦斯含量,乘以系数0.955,即为二氧化碳含量。
（在测二氧化碳时,测瓦斯和混合气体要在同一地点、同一位置进行。
）→操作完毕二、瓦斯检定器的应知应会（一）瓦斯检定器的用途：光学瓦斯鉴定器应用了光波干涉原理，迅速而准确的测定矿井中的沼气（甲烷）CO2等有害气体的浓度，同时也可用于其他工业部门的气体测定。
（二）瓦斯检定器的技术参数AQG—1型瓦斯鉴定器主要技术数据：1、精度为：万分之一2、刻度最低为： 0.02%3、测量的范围：0~10%4、目测： 0.01%5、瓦斯鉴定器的允许规定误差：瓦斯含量允许误差的范围%以上0~1 ± 0.051~4 ±0.14~7 ±0.27~10 ±0.3AQG—2型瓦斯鉴定器主要技术数据：1、目镜分化板刻度最低为： 5%2、测量的范围： 0~100%3、测微刻度盘最小值 0.2%4、瓦斯鉴定器的允许规定误差：瓦斯含量允许误差的范围%以上0~10 ± 0.5>10~4 ±1>40~70 ±2>70~100 ±3（三）瓦斯鉴定器的构造瓦斯鉴定器的构造为电、光、气组成。
主要有21组部：1、照明装置组2、带光屏的聚光镜组3、平面镜组4、折光棱镜组5、反射棱镜组6、物镜组7、目镜组8、测微玻璃组9、目镜罩组10、测微镜组11、调微镙杆组12、调微护盖组13、甲烷接管组14、盘型管组15、吸收管组16、甲烷进入嘴组17、甲烷抽气嘴组18、气球组19、本体组20、气室组21、按纽组（四）瓦斯鉴定器主要部件的名称、作用：照明装置组：是仪器产生干涉条纹的光源部分，灯泡的额定电压1.35V，0.3A 带光屏的聚光镜组：汇集光源，使之增强亮度。
煤矿安全仪器使用说明书使用说明书一、概述煤矿安全仪器是用于煤矿及相关矿井中进行安全监测和预警的设备。
本使用说明书旨在为用户提供详尽的操作指南，确保仪器的正确使用，提高煤矿作业人员的安全性和工作效率。
二、安全须知1. 在使用煤矿安全仪器之前，请确保已阅读并理解本使用说明书中的所有内容。
2. 使用前请检查仪器的外观是否完好，如有损坏或异常情况，请勿继续使用，并联系维修人员进行维护和修复。
3. 请务必按照仪器规定的工作环境和条件进行使用，不得违规操作或将仪器用于非指定的场合。
4. 使用过程中如遇异常状况，请立即停止使用，并及时进行故障排除或维修，以免造成人员伤亡或设备损害。
5. 使用人员应经过专业培训并持证上岗，未经授权人员不得操作煤矿安全仪器。
三、主要功能1. 气体浓度监测：本仪器可监测煤矿中的可燃气体、有毒气体和一氧化碳等的浓度，并进行实时报警提示。
2. 温湿度检测：仪器能够实时监测矿井内的温度和湿度数据，为矿工提供舒适和安全的工作环境。
3. 震动预警：仪器能够检测地质变化引起的地震等震动情况，以预警地质灾害的发生。
四、操作步骤1. 准备：插入电池并确保电量充足，正确携带仪器并系好扣带。
2. 打开仪器：按下电源按钮并等待仪器初始化完成。
3. 气体浓度监测：观察仪器屏幕上的气体浓度显示，当浓度超出安全范围时，仪器将发出警报。
4. 温湿度检测：按下温湿度按钮，观察屏幕上显示的温度和湿度数值。
5. 震动预警：在矿井内使用时，仪器会自动监测地震震动情况，并在屏幕上显示相应预警信号。
6. 结束使用：使用完毕后，按下电源按钮关机，并将仪器妥善存放。
五、故障排除以下为常见故障及解决方法：1. 仪器无法开机：请检查电池是否插入正确并电量充足。
2. 仪器显示异常数据：请检查是否操作正确，或联系维修人员进行检修。
3. 仪器报警无响应：请立即停止使用，确认环境是否存在安全问题，并进行维修或更换。
六、维护保养1. 定期清洁仪器表面，使用干净、柔软的布进行擦拭，避免使用有腐蚀性的溶剂。
气体检测仪使用方法
气体检测仪是一种用于检测空气中有害气体浓度的仪器，使用方法如下：
1. 在使用气体检测仪之前，务必阅读使用说明书，并了解仪器的性能和功能。
2. 打开气体检测仪的电源开关，并等待一段时间，直到仪器启动完毕。
3. 根据需要选择要检测的气体类型，例如一氧化碳、甲烷等。
4. 将气体检测仪靠近待测区域，并等待仪器显示出稳定的浓度数值。
5. 在确定了有害气体浓度后，根据实际情况采取相应的防护措施，如通风换气、戴上呼吸器等。
6. 检测结束后，关闭气体检测仪的电源开关，将仪器妥善存放并充电，以备下次使用。
使用气体检测仪时，务必严格按照操作规程进行，确保使用安全。
HYWX-II智能型煤的甲烷吸附量测定仪
产品名称：HYWX-II智能型煤的甲烷吸附量测定仪
生产标准：GB/T 19560-2008《煤的高压等温吸附试验方法》
产品用途：用于煤的吸附常数a,b以及煤的甲烷吸附等温线。该配套装置可广泛
用作煤矿煤与瓦斯突出鉴定，可以同时独立测量2组饱和水分基煤样（采用准确
的参考法为3路吸附1路参考）。是各级煤矿安全生产检测检验机构、各地矿实
验室，各矿务局、各地区煤矿安全仪器计量站、各级计量技术机构开展矿井煤与
瓦斯突出危险性的指标鉴定的装置。
产品构成：
试验环境参数测量系统：测定当前使用及试验环境的温度，大气压力等参数，作
为测定修正数值输入计算机。
煤粉制样系统：系统自身配套可以制备试验使用颗粒度的煤粉，根据要求可以破
碎，磨粉，筛分成试验需要的煤粉。
煤样干燥系统及脱气系统：采用真空干燥方式，快速干燥煤样，脱出煤样中的水
分以及解吸煤样中的甲烷。在高温60度下真空脱除煤样中的吸附甲烷气体和游
离甲烷气体。
煤样水分基制备系统：系统自身配套饱和水分基煤样制备系统，满足GB/T
19560-2008 《煤的高压等温吸附试验方法》对于试验煤样要求。
煤样称量系统：采用符合GB/T GB/T 19560-2008要求的高精度天平，准确称量。
煤样试验恒温系统：采用高精密温度槽，温度范围大-5~100度，恒温精确度0.1
度，波动范围小于国家规定的0.3度，保证了数据的准确和重复性。满足了不同
实验温度要求及对环境温度适应性好的特点。
气密检查及自由体积测定：简单易行，采用精密进口压力传感器，按照GB/T
19560-2008 《煤的高压等温吸附试验方法》采用计算法得出，精确可靠。不再
使用真密度和视密度测定参数，减少了测定环节和累计误差。采用独立的参考罐
体，读数准确可靠，操作简单。
吸附充气系统：在一定恒温下，充入8MPA范围内的99.9%CH4气体，测定吸附压
差及吸附量，根据国家可溯源MT标准附录中甲烷的最大压力的压缩度以内设定
试验压力，以保证数据的计算准确性。采用独立的参考罐体，压力吸附前后读数
准确可靠，吸附量计算准确，操作简单。
触摸屏试验参数采集显示系统：采用触摸屏采集显示试验参数和吸附压力点参
数，并采集传输至计算机进行显示。记录保存试验步骤，试验起始时间，试验起
始压力；操作准确简单。具有失电数据保护。
计算机分析计算系统：系统设置试验压力点，采集试验压力点，平衡压力点，吸
附时间，吸附压力差，吸附单次量，累计量，并采用最小二乘法计算A,B,R的数
值，绘制吸附曲线以及压力线性曲线。软件功能优于同类的进口产品。可以完全
满足试验数据存储，查询，打印等功能。
试验数据判定：依据GB19560-2008中要求的R数值大于0.99来判定实验数据的
准确性；以及根据线性曲线判断吸附饱和性。
产品特点：
1. 按照标准进行恒温，脱气控制，采用高可靠不锈钢手动针阀，实现脱附，吸
附工序，计算机自动提醒操作，触摸屏具有时间显示，压力显示等功能。
2.整个管路以及容器的气密性高，按照最大耐压压力12MPA设计，根据可溯源压
缩系数最大可实验压力8MPa，并通过出厂前严格的气密压力漏率测试，符合要求。
积木式结构，满足了配件的快速更换性以及维修的快速方便性。
3. 增加了标准钢柱测试，准确可靠的测定空罐体积，消除环境误差以及人为读
数误差。
4. 增加了独立参考罐系统，测定自由体积：通过氦气充填，PV=NRT计算精确得
出自由体积和煤样体积。
5. 增加了独立参考罐系统，测定吸附体积：通过甲烷充填，PV=NRT计算精确得
出吸附甲烷体积。
6.根据设定自动判断测定结果是否则正确，进行拟合偏差判断，根据数据可以快
速判断实验过程的操作问题。
7. 自动计算吸附的等温曲线并自动出具试验结果，精确可靠。
8.采集控制通过可靠计算机，并存储数据图表，具有打印机接口，可以根据用户
定制打印实验报告，以及实验图表，计算机吸附软件涵盖了同类进口设备所有的
功能。
9.配备煤粉称量容器，20ml标准钢柱，平衡水煤样制备器，80目、60目分筛，
分析天平，真空干燥箱，真空泵，饱和水分基制备等配套设备，保证设备试验过
程的完整性。
10.外形美观，坚固耐用、操作简单、方便。性能符合GB/T 19560 煤的高压等温
吸附试验方法。
11.用户配套全自动工业分析仪即可实现GB19560-2008标准要求的全套测定。
产品主要技术指标：
吸附传感器压力检测范围及显示精度：16Mpa,0.001Mpa，0.25%FS
充气传感器压力检测范围及显示精度：16Mpa,0.001Mpa，0.25%FS
系统抽真空绝压传感器检测范围及显示精度：0~100KPA,1PA, 0.2%FS
标准钢柱：20ml
瓦斯气瓶压力：不小于10Mpa；最大实验压力：不小于8Mpa；
吸附，脱附时间范围及精度：99小时，0.1S
瓦斯浓度： 99.99%CH4
天平精度：0.1mg,200g
饱和水分基制备量：200g/次，温度范围：35±1度
精密恒温温度槽：-5~100度，≤0.3波度度，0.1显示精度。
.装置电源：AC220V 50Hz
可检测路数： 3路吸附罐，1路参考罐
