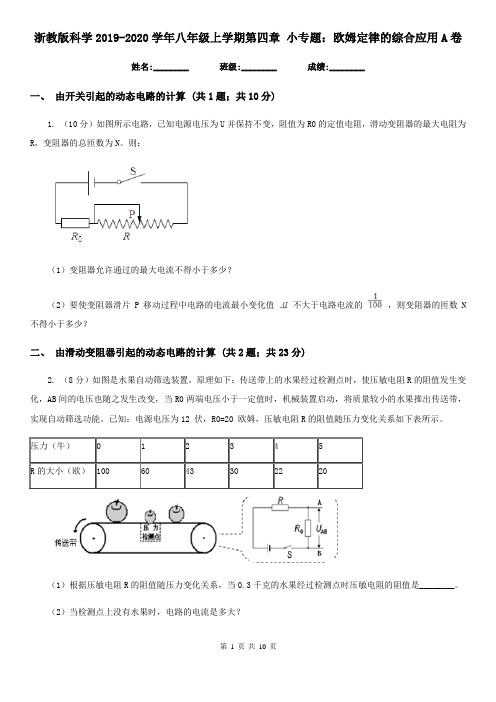

浙教版科学2019-2020学年八年级上学期第四章小专题：欧姆定律的综合应用A卷姓名:________ 班级:________ 成绩:________一、由开关引起的动态电路的计算 (共1题；共10分)1. （10分）如图所示电路，已知电源电压为U并保持不变，阻值为R0的定值电阻，滑动变阻器的最大电阻为R，变阻器的总匝数为N。
则：（1）变阻器允许通过的最大电流不得小于多少？（2）要使变阻器滑片P移动过程中电路的电流最小变化值不大于电路电流的，则变阻器的匝数N 不得小于多少？二、由滑动变阻器引起的动态电路的计算 (共2题；共23分)2. （8分）如图是水果自动筛选装置，原理如下：传送带上的水果经过检测点时，使压敏电阻R的阻值发生变化，AB间的电压也随之发生改变，当R0两端电压小于一定值时，机械装置启动，将质量较小的水果推出传送带，实现自动筛选功能。
已知：电源电压为12 伏，R0=20 欧姆，压敏电阻R的阻值随压力变化关系如下表所示。
压力（牛）012345R的大小（欧）1006043302220（1）根据压敏电阻R的阻值随压力变化关系，当0.3千克的水果经过检测点时压敏电阻的阻值是________。
（2）当检测点上没有水果时，电路的电流是多大？（3）筛选不同等级的水果，质量标准是不同的。
当质量小于0.3千克水果经过压力监测点时，R0两端电压小于3伏，此时机械装置启动，将0.3千克以下的水果推出传送带，实现自动筛选。
请你分析上述电路是否符合要求________？若符合要求，请写出判断的结果；若不符合要求，你认为对电路可进行如何改进________？。
3. （15分）电热饮水机是生活常用电器，小丽同学从说明书上了解到饮水机有加热和保温两种功能，可由机内温控开关S0进行自动控制，并给我们提供了如下部分数据和电路图，如图所示．额定电压220V频率50Hz额定加热功率440W请解答以下问题（不考虑温度对电阻的影响）：（1）求饮水机正常工作时，在加热状态下的总电流是多少？（2）傍晚用电高峰供电电压下降，在无人取水的情况下，小丽发现，加热时间比原来增加，请算一算这种情况下的实际电压与额定电压之比是多少？（3）小丽想解决（2）问中加热时间变长的问题，她设想在原电路中再连接一个电阻R3 ，在（2）中的实际电压下，保证加热时间与在额定电压下加热时间相同，请你帮小丽想一想：R3应如何接入电路？并计算R3的阻值．三、和图象结合的欧姆定律的相关计算 (共3题；共31分)4. （5分）如图是小明设计的一个简易“电子身高测量仪”的示意图。
浙教版科学2019-2020学年八年级上学期第四章小专题：欧姆定律的综合应用（I）卷姓名:________ 班级:________ 成绩:________一、由开关引起的动态电路的计算 (共1题；共16分)1. （16分）如图甲所示的电路中，电源电压为8V，R2是阻值为40Ω的定值电阻，压敏电阻R1的阻值随压力的变化情况如图乙所示．当开关S闭合后，问：（1）当压敏电阻R1受到的压力从0增加到3N的过程中，电流表示数的变化是________ （填“增大”“减少”）？（2）当电流表示数为0.4A时，压敏电阻受到的压力为多少？（3）当电路连续工作10mim，电阻R2产生的热量为多少？（4）若此热量的84%给20g的水加热，则水温升高多少？（水的比热容为4.2×103J•（kg•℃）﹣1）二、由滑动变阻器引起的动态电路的计算 (共2题；共20分)2. （10分）如图所示，电源电压不变。
电阻R1的阻值为20欧，R2的阻值为30欧，闭合开关S，电流表的示数为0.3安，求：（1）电源电压U；（2）通电100秒电流通过电阻R2产生的热量。
3. （10分）如图所示的电路中，电阻R2的电阻为10欧，断开开关S，电流表的示数为0.4安，闭合开关S，电流表的示数为1.2安。
求：（1）电源电压；（2）R1的阻值。
三、和图象结合的欧姆定律的相关计算 (共3题；共21分)4. （8分）图甲所示为一种自动蓄水装置示意图：轻质弹簧上端固定，下端与木块相连，轻质滑片P的右端固定在弹簧最下端，左端位于粗细均匀的金属电阻R2的最下端A处且接触良好，闭合S，水泵工作，向空水箱里缓慢注水，当P上滑至中点B处（离A端10厘米）时，水面到达设定高度，水泵自动停止注水。
在此过程中，弹簧弹力F与滑片P上滑长度x之间的关系如图乙所示，已知：电源电压U=3伏恒定不变，电阻箱R1接入电路中的阻值为20欧，R2的总电阻为20欧，长度为20厘米。
电路探秘复习课班级：姓名：一、远方朋友的礼物。
1.幸福中学的小明托老师带来了“礼物”，请猜测盒子中电路是如何连接的？画出相应电路图。
2.结合电学三个物理量（R,U,I）谈谈串并联电路的特点。
二、远方朋友的谜题。
1.电路动态变化分析【例1】如图是伏安法测电阻的实验电路图，当滑片P向左移动时，请你判断A表和V表的变化。
【例2】如图，当滑片P向右移动时，A1表、A2表和V表将如何变化？例1 例2 例3【例3】在如图所示的电路中，闭合开关S1。
在S2由断开到闭合的过程中，则电流表的示数将______，电压表的示数将______。
（均填“变大”、“变小”或“不变”）。
【谜题1】请根据下表给出的多组电压表和电流表的数据,判断分析,该电路可能是电路图中的( )U/V 1.0 1.5 2.0 2.2 2.5 2.7 I/A0.200.300.400.440.500.54A B C D2.欧姆定律的应用【谜题2】如图所示电路，闭合开关后，甲乙两表是电压表，示数之比是5:2，当开关断开，甲乙两表是电流表，则两表的示数之比为三、真题演练。
1.如图所示的电路中,电阻R1的阻值为10Ω.闭合开关S,电流表A l的示数为0.4A，电流表A的示数为0.5A.求：(1)电源电压；(2)电阻R2的阻值；(3)整个电路的总电阻.3.如图所示的电路中,电源电压为4伏,R1的阻值为20欧,闭合开关,电流表的示数为0.6安。
求（1）图中R1与R2的连接方式为联（2）通过R1的电流;（3）R2的阻值（4）闭合S1、断开S2时,电流表的示数R2R1S2sR2R1AA1S1 A4.甲醛对人体的危害非常严重,因此装修房屋时检测甲醛污染指数非常重要。
“创新”小组的同学们设计了甲醛监测设备,原理如图甲所示。
电源电压恒为12V,R0为10Ω的定值电阻,R为可以感知甲醛污染指数的可变电阻,污染指数在50以下为轻度污染,5∼100间为中度污染,100以上为重度污染,求（1）当污染指数增大时，电压表的示数（“变大”“变小”“不变”）（2）当可变电阻R为50欧，电压表的示数为多少？（3）当电压表为4伏时，通过计算说明属于哪种污染？。
八上第四章6-7节知识点+练习第6节电流与电压、电阻的关系(一)电流与电压、电阻的关系A.实验研究的方法——控制变量法1 保持电阻不变，改变电压，研究电流随电压的变化关系；滑动变阻器的作用：一是保护电路；二是多次改变电阻两端电压和电流大小2保持电压不变，改变电阻，研究电流随电阻的变化关系滑动变阻器的作用：一是保护电路；二是保持电阻两端电压不变B.电流与电压、电阻的关系1.电流与电压的关系：在电阻一定时，导体中的电流跟这段导体两端的电压成正比2.电流跟电阻的关系：在电压不变时，导体中的电流与导体的电阻成反比(二)欧姆定律A.欧姆定律的内容：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比B.欧姆定律的表达式U—电压—伏特（V）R—电阻—欧姆（Ω）I—电流—安培（A）C.理解欧姆定律的注意事项➢U = IR电压是形成电流的原因（先有了电压才会有电流，有爸爸才有儿子），所以不能说成电压与电流成正比（但可以说是电流与电压成正比）➢错误!未找到引用源。
：电阻是导体本身的一种性质，给定的导体的电阻是不变的，所示不能说电阻与电压成正比，与电流成反比(三)欧姆定律的应用（伏安法测电阻）A.实验原理B.滑动变阻器的作用一是保护电路；二是多次改变电路中的电流电压，最终达到多次测量求平均值的目的C.连接电路的注意事项1.连接实物电路时，开关要断开2.实验前，滑动变阻器的滑片要置于阻值最大处3.电表的正、负接线柱不能接反第7节电路分析与应用(一)串、并联电路的特点电路图电流I＝I1＝I2I＝I1＋I2电压U＝U1＋U2U＝U1＝U2电阻R＝R1＋R2＝＋串联电路电压和电阻成正比＝＝并联电路电流和电阻成反比＝＝推导公式21IIRUI===总总总2111IIRUI===总21RRIUR+==总总总2111R-RIUR总==21UURIU+=⨯=总总总2111U-URIU总=⨯=21IIRUI+==总总总2111I-IRUI总==2121RRRRIUR+==总总总111IUR=21UURIU==⨯=总总总2111UURIU==⨯=总③不管是串联还是并联电路中，某个电阻的阻值增大，电路的总电阻都是增大；如果电路中电阻的个数增多，则串联电路的总电阻增大，而并联电路的总电阻减小（小于最小电阻）。

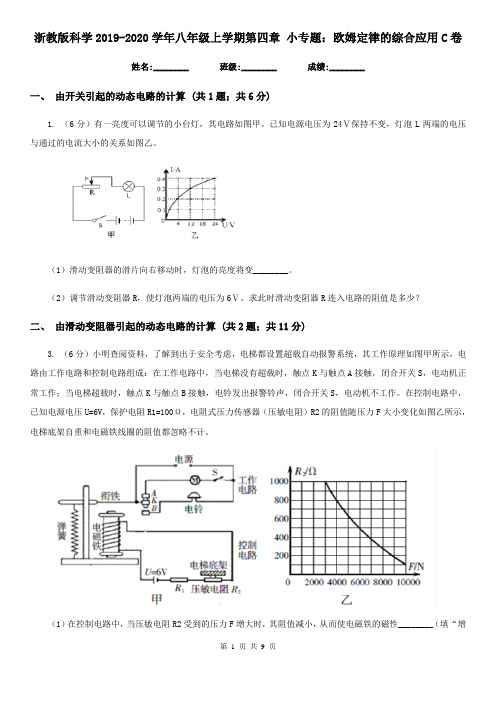

浙教版科学2019-2020学年八年级上学期第四章小专题：欧姆定律的综合应用C卷姓名:________ 班级:________ 成绩:________一、由开关引起的动态电路的计算 (共1题；共6分)1. （6分）有一亮度可以调节的小台灯，其电路如图甲。
已知电源电压为24Ⅴ保持不变，灯泡L两端的电压与通过的电流大小的关系如图乙。
（1）滑动变阻器的滑片向右移动时，灯泡的亮度将变________。
（2）调节滑动变阻器R，使灯泡两端的电压为6Ⅴ。
求此时滑动变阻器R连入电路的阻值是多少？二、由滑动变阻器引起的动态电路的计算 (共2题；共11分)3. （6分）小明查阅资料，了解到出于安全考虑，电梯都设置超载自动报警系统，其工作原理如图甲所示，电路由工作电路和控制电路组成：在工作电路中，当电梯没有超载时，触点K与触点A接触，闭合开关S，电动机正常工作；当电梯超载时，触点K与触点B接触，电铃发出报警铃声，闭合开关S，电动机不工作。
在控制电路中，已知电源电压U=6V，保护电阻R1=100Ω，电阻式压力传感器（压敏电阻）R2的阻值随压力F大小变化如图乙所示，电梯底架自重和电磁铁线圈的阻值都忽略不计。
（1）在控制电路中，当压敏电阻R2受到的压力F增大时，其阻值减小，从而使电磁铁的磁性________（填“增强”、“减弱”或“不变”）。
（2）若电磁铁线圈电流达到20mA时，衔铁刚好被吸住，电铃发出警报声。
当该电梯厢内站立总质量为1000kg 的乘客时，试通过计算说明电梯是否超载。
（g取10N/kg）三、和图象结合的欧姆定律的相关计算 (共3题；共38分)4. （15分）如图所示，电源电压恒为18V，小灯泡L标有“6V 3W”字样，滑动变阻器R标有“100Ω 1A”字样，电压表使用的量程为0﹣15V，电流表使用的量程为0﹣0.6A，R0为一定值电阻，当闭合开关S，S1时，灯泡L恰好正常发光，不计温度对灯丝电阻的影响，求：（1）小灯泡L的电阻；（2）闭合开关S、S1 ，断开S2时，通电1min，电流通过定值电阻R0所做的功．（3）当闭合开关S、S2 ，断开S1时，在保证电表不超量程、灯泡L两端的电压不超额定电压的情况下，滑动变阻器R功率的变化范围．5. （11分）某智能扫地机器人 ( 如图甲 ) 可通过灰尘传感器自动寻找灰尘清扫 , 通过电动机旋转、产生高速气流将灰尘等吸入集尘盒。

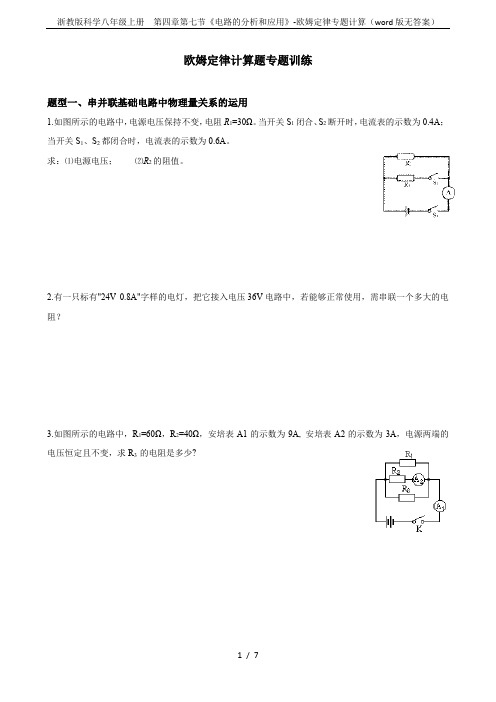

欧姆定律计算题专题训练题型一、串并联基础电路中物理量关系的运用1.如图所示的电路中，电源电压保持不变，电阻R1=30Ω。
当开关S1闭合、S2断开时，电流表的示数为0.4A；当开关S1、S2都闭合时，电流表的示数为0.6A。
求：⑴电源电压；⑵R2的阻值。
2.有一只标有"24V 0.8A"字样的电灯，把它接入电压36V电路中，若能够正常使用，需串联一个多大的电阻？3.如图所示的电路中，R1=60Ω，R2=40Ω，安培表A1的示数为9A, 安培表A2的示数为3A，电源两端的电压恒定且不变，求R3 的电阻是多少?4.如图所示的电路中，R 1=60Ω，R 2=40Ω，安培表A1的示数为0.9A, 安培表A2的示数为0.3A,电源两端的电压恒定且不变，求R 3 的电阻是多少?5.如图所示的电路中, R 1 =10欧姆，R 2=30欧姆，电源电压恒定不变。
当电键K 2断开时，安培表的示数是0.6安培，若将电键K 闭合，求：电路的总电阻和安培表的示数各是多少？6.如图a 所示的电路中，电源电压保持不变，闭合开关s 后，滑动变阻器的滑片P 由B 端移动到A 端时，测得电阻R 1两端的电压与通过电阻R 1的电流的变化关系如图b 所示。
求：(1)电源的电压。
(2)变阻器的最大阻值。
(3)电压表V 2示数的变化范围。
R17.如图所示，电源电压保持不变，小灯泡标有“6V 10Ω”的字样，滑动变阻器R1的阻值变化范围为“0-20Ω”，定值电阻R2的阻值为20Ω。
（灯丝的电阻不随温度变化）（1）小灯泡L允许通过的最大电流。
（2）当S1、S2和S都闭合，滑动变阻器的滑片滑到a端时，小灯泡刚好正常发光。
此时电流表的示数为多少？电源电压为多少？（3）若闭合S和S1，S2断开，将滑动变阻器的滑片滑到ab中点位置，要使小灯泡继续正常发光，需要换电压为多少的电源？题型二、求取值范围8.学校课外活动小组为检测某传感器而设计如图所示的电路，传感器上标有“3V 0.3A”的字样（传感器可看作一个电阻），滑动变阻器R0上标有“10Ω 1A”的字样，电流表量程为0~0.6A。
浙教版科学2019-2020学年八年级上学期第四章小专题：欧姆定律的综合应用（II ）卷姓名:________ 班级:________ 成绩:________一、由开关引起的动态电路的计算 (共1题；共6分)1. （6分）如图甲所示电路，电源电压不变，R1、R2是定值电阻，R1=10Ω。
闭合开关S，电流表示数如图乙所示，当R1由于某种原因开路时，电流表的示数变为0.10A。
（1）图乙中电流表的示数为________A。
（2）求定值电阻R2的阻值。
二、由滑动变阻器引起的动态电路的计算 (共2题；共25分)2. （15分）亮亮设计了一个用电压表的示数变化反映环境温度变化的电路，其电路原理图如图甲所示。
其中，电源两端电压U=4V(恒定不变)，电压表的量程为0--3V，Ro是定值电阻，Ro=300 Ω，Rt是热敏电阻，其电阻随环境温度变化的关系如图乙所示。
闭合开关S后，求：（1）当环境温度为40"C时，热敏电阻Rt的阻值是多少?（2）当环境温度为40。
C时，电压表的示数是多少?（3）电压表两端电压不能超过其最大测量值，则此电路所允许的最高环境温度是多少?3. （10分）实验桌上有一个电学器件，该器件由两个定值电阻R1、R2并联组成，且被封闭在一个透明的有机玻璃壳内，如图甲所示，a、b是该器件的两个外露接线柱，电阻R1的阻值为20Ω，电阻R2的额定电压为6V．科技小组同学测得通过该器件的电流I和其两端电压U的数值，并绘制成图乙所示的图象．（1）电阻R2的阻值；（2）电阻R2的额定电功率．三、和图象结合的欧姆定律的相关计算 (共3题；共45分)4. （15分）如图所示是检测某一传感器的电路图，这种传感器上标有“6V、1.8W”的字样（该传感器可看作一个纯电阻电器），滑动变阻器上标有“10Ω、1A”的字样，电流表的量程为0～0.6A，电压表的量程为0～3V．求：（1）这种传感器的电阻R0是多少？（2）如果在a、b之间所加的恒定电压为6V、试分析当滑动变阻器的阻值变化时，电阻值为R0的传感器两端的电压变化范围．（3）根据技术资料可知，如果测得该传感器的实际电阻与第（1）问中R0的值（称为额定值）偏差大于1Ω，则该传感器就不能正常使用．实际检测时，将一个电压恒定的电源加在图a、b之间，闭合开关S，调节滑动变阻器R1的阻值，改变电路中电流表和电压表的示数，检测数据记录如下表：检测次数电流表示数/A电压表示数/V第1次0.18 1.68第2次0.220.90通过计算分析，你认为这个传感器是否可以正常使用？此时在a、b之间所加电源的电压是多大？5. （15分）如图所示电路，电源电压为9V，保持不变，定值电阻Ro的阻值为20Ω，灯泡L上标有“6V 3W”字样，滑动变阻器标有“20Ω 1A”字样．当开关S2断开，S、S1闭合时，调节滑动变阻器使灯泡L正常发光（设灯泡电阻不变）．求：（1）灯泡L的电阻值；（2）灯泡正常发光时，滑动变阻器接入电路的电阻值，在 5min内，滑动变阻器产生的热量；（3）要使整个电路消耗的电功率最小，应如何操作？并求出此时整个电路的电功率(不考虑电路中无电流通过的情况).6. （15分）如图所示电路，电源两端电压为12V且保持不变，灯丝电阻也不变．灯L1与灯L2电阻之比R1：R2=1：3，将开关S、S1闭合时，R3消耗的功率为1W，电压表的示数为U1 ，电路消耗的总功率为P总；将开关S、S2闭合时，R4消耗的功率为4W，电压表的示数为U1′，电路消耗的总功率为P总′．U1′=2U1 ．请你解决下面问题：（1）画出图的等效电路图；（2）求灯L1的电阻值；（3）求P总与P总′之比．四、综合提升 (共2题；共29分)7. （14分）图甲是一个电子拉力计原理图。
