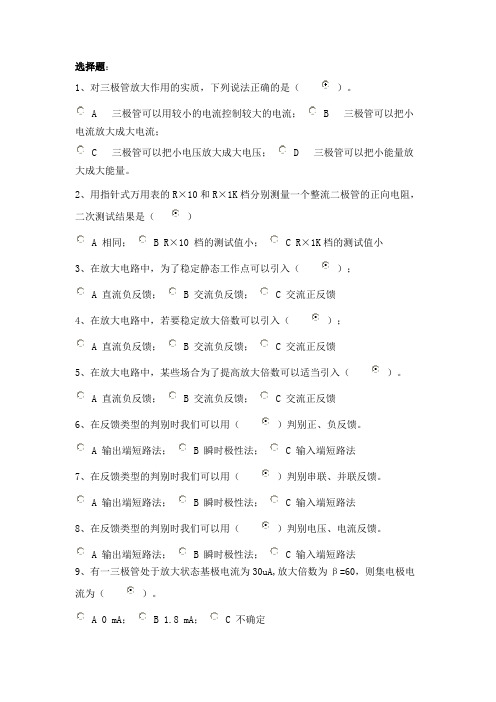

选择题：1、对三极管放大作用的实质，下列说法正确的是（）。
A 三极管可以用较小的电流控制较大的电流；B 三极管可以把小电流放大成大电流；C 三极管可以把小电压放大成大电压；D 三极管可以把小能量放大成大能量。
2、用指针式万用表的R×10和R×1K档分别测量一个整流二极管的正向电阻，二次测试结果是（）A 相同；B R×10 档的测试值小；C R×1K档的测试值小3、在放大电路中，为了稳定静态工作点可以引入（）；A 直流负反馈；B 交流负反馈；C 交流正反馈4、在放大电路中，若要稳定放大倍数可以引入（）；A 直流负反馈；B 交流负反馈；C 交流正反馈5、在放大电路中，某些场合为了提高放大倍数可以适当引入（）。
A 直流负反馈；B 交流负反馈；C 交流正反馈6、在反馈类型的判别时我们可以用（）判别正、负反馈。
A 输出端短路法；B 瞬时极性法；C 输入端短路法7、在反馈类型的判别时我们可以用（）判别串联、并联反馈。
A 输出端短路法；B 瞬时极性法；C 输入端短路法8、在反馈类型的判别时我们可以用（）判别电压、电流反馈。
A 输出端短路法；B 瞬时极性法；C 输入端短路法9、有一三极管处于放大状态基极电流为30uA,放大倍数为β=60，则集电极电流为（）。
A 0 mA；B 1.8 mA；C 不确定10、乙类推挽功率放大器的理想最大效率为（）。
A 58．5%；B 68.5%；C 78.5%D 100%11、稳压管一般工作于（）状态.A 正向导通；B 反向截止；C 反向击穿12、下列各项中，（）是本征半导体。
A N型半导体；B P型半导体；C PN结;D 纯净的半导体。
13、在放大电路的三种工作状态中，哪种功耗最小（）。
A 甲类；B 甲乙类；C 乙类14、微变等效电路中，只有（）信号。
A 直流；B 交流；C 交直流均有15、差动电路对哪种信号无放大作用（）。
A 共模；B 差模。
大学数电考试及答案一、单项选择题（每题2分，共20分）1. 在数字电路中，基本的逻辑运算有（）。
A. 与、或、非B. 与、或、异或C. 与、或、非、异或D. 与、或、非、同或答案：A2. 一个触发器可以存储（）位二进制信息。
A. 1B. 2C. 3D. 4答案：A3. 以下哪个不是组合逻辑电路的特点（）。
A. 输出仅取决于当前输入B. 输出与输入之间存在时延C. 电路中没有记忆元件D. 输出状态随输入状态的变化而变化答案：B4. 一个4位二进制计数器可以计数的最大值是（）。
A. 15B. 16C. 8D. 7答案：B5. 一个D触发器的输出Q与输入D的关系是（）。
A. Q=DB. Q=非DC. Q=D的反相D. Q=D的延迟答案：A6. 以下哪个不是时序逻辑电路的特点（）。
A. 输出不仅取决于当前输入，还取决于电路状态B. 电路中包含记忆元件C. 输出状态随输入状态的变化而变化D. 输出与输入之间存在时延答案：C7. 一个3线-8线译码器的输入线数是（）。
A. 3B. 4C. 5D. 6答案：A8. 一个8位A/D转换器的分辨率是（）。
A. 1/256B. 1/128C. 1/64D. 1/512答案：A9. 以下哪个不是数字电路的优点（）。
A. 高抗干扰性B. 高稳定性C. 低功耗D. 易于集成答案：C10. 以下哪个是JK触发器的特性方程（）。
A. Q' = J + K'B. Q' = JQ + K'Q'C. Q' = JQ + KQD. Q' = J + K答案：B二、填空题（每题2分，共20分）11. 在数字电路中，逻辑“1”通常表示为电压______，逻辑“0”通常表示为电压______。
答案：高电平；低电平12. 一个4位二进制计数器的计数范围是从______到______。
答案：0000；111113. 一个3线-8线译码器的输出线数是______。
天津电路考研真题及答案一、简介天津电路考研是电气工程领域的重要考试之一，对于电路理论和实践能力的测试非常全面。
本文将为大家介绍一些天津电路考研的真题和答案，供大家练习和参考。
二、选择题1. 题目：电路中的欧姆定律是指？选项：A. 电流和电压成正比B. 电流和电压成反比C. 电流和电阻成正比D. 电流和电阻成反比答案：A2. 题目：电路中的基尔霍夫定律是指？选项：A. 节点电流和支路电流之和为零B. 节点电压和支路电压之和为零C. 节点电流和节点电压之和为零D. 支路电流和支路电压之和为零答案：C3. 题目：以下哪个元件是线性元件？选项：A. 电感B. 电容C. 二极管D. 三极管答案：A4. 题目：理想电流源的输出特性是？选项：A. 输出电流与负载电阻成正比B. 输出电流与负载电阻成反比C. 输出电压与负载电阻成正比D. 输出电压与负载电阻成反比答案：A5. 题目：以下哪个电路是直流电路？选项：A. 交流电路B. 单相电路C. 三相电路D. 直流电路答案：D三、填空题1. 题目：根据欧姆定律，电流I等于电压U除以电阻R，可得到______。
答案：I=U/R2. 题目：根据基尔霍夫定律，节点电压和支路电压之和为______。
答案：零3. 题目：______元件的电流-电压关系为非线性关系。
答案：非线性4. 题目：理想电压源的输出特性是输出电压与负载电阻成______关系。
答案：正比5. 题目：直流电路中电流的方向是______。
答案：恒定不变四、解答题1. 题目：请简要说明欧姆定律的原理及应用。
答案：欧姆定律是指在一定温度下，电流通过导体的大小与导体两端的电压成正比，与导体的电阻成反比。
根据欧姆定律，我们可以使用电阻、电流和电压之间的关系来计算电路中的各个参数。
欧姆定律广泛应用于电路设计、电路故障分析等领域。
2. 题目：请简要说明基尔霍夫定律的原理及应用。
答案：基尔霍夫定律是电路中电流和电压分析的基本方法之一。
第一章数制与码制1 : (1110.1)2的等值十进制数是（）A:14. 1B:15. 5C:14. 5D:15. 1您选择的答案: 正确答案：C知识点：把二进制数转换为等值的十进制数，只需将二进制数按多项式展开，然后把所有各项的数值按十进制数相加。
----------------------------------------------------------------------------2 : (1110.101)2的等值八进制数是（）A:15. 1B:16. 5C: 15. 5D: 16. 1您选择的答案: 正确答案：B知识点：把每三位二进制数分为一组，用等值的八进制数表示。
----------------------------------------------------------------------------3 : (8C)16的等值十进制数是（）A:140B:214C:1000D:1100您选择的答案: 正确答案：A知识点：把十六进制数转换为等值的十进制数，只需将十六进制数按多项式展开，然后把所有各项的数值按十进制数相加。
----------------------------------------------------------------------------4 : （17）10对应的二进制数是（）A:10011B:101111C:10001D:10110您选择的答案: 正确答案：C知识点：整数转换是将十进制数除2取余，小数转换是将十进制数乘2取整。
----------------------------------------------------------------------------5 : （17.375）10对应的二进制数是（）A:10001B:11101.1C:1101.11D:10.011您选择的答案: 正确答案：A知识点：整数转换是将十进制数除2取余，小数转换是将十进制数乘2取整。
十四套名校数电考研真题、答案与详解网学天地（）出品版权所有！目 录1华中科技大学2008年《电子技术基础》考研真题与答案 (1)2电子科技大学2010年《数字电路》考研真题与答案 (6)3浙江大学2011年《信号系统与数字电路》考研真题与答案 (14)4吉林大学2010年《电子技术》考研真题与答案 (20)5南开大学2011年《电子综合基础》考研真题与答案 (23)6华南理工大学2011年《电子技术基础》考研试题 (27)7哈尔滨工业大学2010年《电子技术基础》考研真题与答案 (33)8哈尔滨工业大学2010年《电路与数字电子技术》考研真题与答案 (39)9哈尔滨工业大学2010年《信号与系统、数字电路》考研真题与答案 (40)10复旦大学2009年《电子线路与集成电路设计》考研真题与答案 (48)11东南大学2008年《信号与系统、数字电路》考研真题与答案 (52)12深圳大学2011年《数字电路与专业综合》考研真题与答案 (60)13重庆大学2010年《电子技术一》考研真题与答案 (67)14北京邮电大学2009年《电子电路》考研真题与答案 (71)网学天地（ ）出品 版权所有！ 11 华中科技大学2008年《电子技术基础》考研真题与答案数字电子技术部分一、填空题（每空1分，共20分）4．数字电路中的三极管一般工作于________区和________区。
答案：截止 饱和5．(63)O 的二进制补码是________，格雷码是________。
答案：(101100)B (101010)B6．四个逻辑变量的最小项最多有________个，任意两个最小项之积为________。
答案：16 07．触发器是对脉冲________敏感的存储单元电路，锁存器是对脉冲________敏感的存储电源电路。
答案：边沿 电平8．对于一个含有逻辑变量A 的逻辑表达式L ，当其他变量用0或1代入后，表达式可化简为：L =________或________时，会产生竞争冒险。
第1章 逻辑代数基础一、选择题（多选题）1．以下代码中为无权码的为 。
A. 8421BCD 码B. 5421BCD 码C. 余三码D. 格雷码2．一位十六进制数可以用 位二进制数来表示。
A. １B. ２C. ４D. 163．十进制数25用8421BCD 码表示为 。
A.10 101B.0010 0101C.100101D.101014．与十进制数（53.5）10等值的数或代码为 。
A.(0101 0011.0101)8421BCDB.(35.8)16C.(110101.1)2D.(65.4)85.与八进制数(47.3)8等值的数为：A. (100111.011)2B.(27.6)16C.(27.3 )16D. (100111.11)26.常用的B C D 码有 。
A.奇偶校验码B.格雷码C.8421码D.余三码7.与模拟电路相比，数字电路主要的优点有 。
A.容易设计B.通用性强C.保密性好D.抗干扰能力强8. 逻辑变量的取值１和０可以表示： 。
A.开关的闭合、断开B.电位的高、低C.真与假D.电流的有、无9．求一个逻辑函数F 的对偶式，可将F 中的 。
A .“·”换成“+”，“+”换成“·”B.原变量换成反变量，反变量换成原变量C.变量不变D.常数中“0”换成“1”，“1”换成“0”E.常数不变10. A+BC= 。
A .A +B B.A +C C.（A +B ）（A +C ） D.B +C11.在何种输入情况下，“与非”运算的结果是逻辑0。
A ．全部输入是0 B.任一输入是0 C.仅一输入是0 D.全部输入是112.在何种输入情况下，“或非”运算的结果是逻辑0。
A ．全部输入是0 B.全部输入是1 C.任一输入为0，其他输入为1 D.任一输入为113.以下表达式中符合逻辑运算法则的是 。
A. C ·C =C 2B.1+1=10C.0<1D.A +1=114. 当逻辑函数有n 个变量时，共有 个变量取值组合？A. nB. 2nC. n 2D. 2n15. 逻辑函数的表示方法中具有唯一性的是 。
第一章单元测试第二章单元测试第三章单元测试第四章单元测试第五章单元测试第六章单元测试第七章单元测试第八章单元测试第九章单元测试第十章单元测试绪论1【判断题】(10分数字电子技术一般采用十进制（）A.错B.对2.【多选题】(10分)正确答案：ACD关于数字电路，描述正确的是（）A.基本分析方法有真值表、卡诺图和状态表B.基本单元电路是放大器C.采用数字信号D.研究对象是电路的逻辑功能第一章单元测试1【判断题】(10分0、1数码表示事物状态时称二值逻辑。
（）A.错B.对2【判断题】(10分占空比表示脉冲宽度占整个周期的百分比。
（）A.对3【判断题】(10分二进制数只有0、1两个数码，进位规律是：逢十进一。
（）A.错B.对4【判断题】(10分用4位二进制数来表示一位十进制数中的0-9十个数码是二-十进制码。
（）A.对B.错5【判断题】(10分逻辑代数中的变量只有0和1两个可取值。
（）A.对B.错6.【多选题】(10分)正确答案：BD以下关于数字信号的描述正确的是：（）A.时间上连续B.时间上离散C.数值上连续D.数值上离散7【单选题】(10分)某通信系统传输每个数据位所需的时间是648ns，则其波特率约为（）A.1.544 MbB.1.544 KbC.648 KbD.648 Mb8.【多选题】(10分)正确答案：ABD二进制的优点是（）A.易于电路表达B.基本运算规则简单C.可以表达二值逻辑D.用元件少9.【多选题】(10分)正确答案：ACD以下属于有权码的是（）A.余3码B.格雷码C.8421 BCD码D.2421 BCD码10.【多选题】(10分)正确答案：ABCD以下属于逻辑运算描述方式的是（）A.卡诺图B.逻辑代数表达式C.真值表D.逻辑图第二章单元测试1【判断题】(10分逻辑代数就是布尔代数。
（）A.对B.错2【判断题】(10分在包含变量A逻辑等式中，用另一个函数式代入式中所有A的位置，则等式不成立。
第1篇一、基础知识与概念理解1. 简述数字电路与模拟电路的区别。
2. 解释数字电路中的“与门”、“或门”、“非门”等基本逻辑门的功能和符号表示。
3. 什么是TTL电路和CMOS电路？它们各有什么特点？4. 简述数字电路中的编码、译码、加法、减法、乘法、除法等运算过程。
5. 解释什么是串行传输和并行传输？它们各自适用于什么场景？6. 什么是数字信号的抽样、量化、编码过程？这些过程对数字信号质量有什么影响？7. 什么是模数转换（A/D转换）和数模转换（D/A转换）？它们各自的工作原理是什么？8. 解释什么是触发器？触发器有哪些类型？它们在数字电路中有什么作用？9. 什么是时序逻辑电路？与组合逻辑电路相比，时序逻辑电路有哪些特点？10. 什么是寄存器？寄存器在数字电路中有什么应用？二、电路设计与分析方法1. 设计一个4位全加器电路，并给出电路图。
2. 设计一个8位串并转换电路，并给出电路图。
3. 设计一个8位并行加法器电路，并给出电路图。
4. 分析以下电路的功能：一个由与非门组成的反馈电路，判断其输出波形。
5. 分析以下电路的功能：一个由触发器组成的计数器电路，判断其计数规律。
6. 分析以下电路的功能：一个由运放组成的滤波电路，判断其滤波特性。
7. 分析以下电路的功能：一个由运算放大器组成的放大电路，判断其放大倍数。
8. 分析以下电路的功能：一个由比较器组成的电路，判断其输出波形。
9. 分析以下电路的功能：一个由D触发器组成的移位寄存器电路，判断其移位规律。
10. 分析以下电路的功能：一个由JK触发器组成的电路，判断其输出波形。
三、时序电路与计数器1. 设计一个同步十进制计数器电路，并给出电路图。
2. 设计一个异步十进制计数器电路，并给出电路图。
3. 设计一个同步模M计数器电路，并给出电路图。
4. 分析以下电路的功能：一个由JK触发器组成的同步计数器电路，判断其计数规律。
5. 分析以下电路的功能：一个由D触发器组成的异步计数器电路，判断其计数规律。
考研数电复试面试常问问题及答案模电重点把集成电路，功放，反馈，场效应管这些好好看看。
数电重点把进制，几个逻辑门电路，时序逻辑电路等都会问到。
数电第一章中的知识点，考生应该详细掌握符号位：码字的首位表示符号位。
0表正数，1表负数正数：原码=反码=补码负数：原码符号位保持不变，其余位全部取反得到反码；反码末尾+1，得到补码；在计算机或者电路中，无直接减法运算。
涉及到减法运算时，需要转为补码运算然后进行相加。
进行补码运算时，注意两个加数、和的位数问题。
参考例题：1) 格雷码是无权码，无大小之分；2) 格雷码是可靠性编码，相邻码字仅有1位变化；3) 格雷码是绝对编码方式，具有反射特性和循环特性；4) 格雷码可以有二进制码最高位不变，其余每位由该位二进制码和上一位异或而成；1) 余三循环码2) 余三码3) 格雷码4) 奇偶效验码若码字按照从高位到地位排列，则“1”左移1位，并在低位补“0”相当于乘2；“1”右移1位，并在高位补“0”相当于除2（大家自己写一下1、2、4、8的8421码即可看出）。
PS:一定要明确码字的排列顺序；在移位的过程中一定说明低位/高位补0才相当于乘2/除2。
表示计数器的容量，即能够表达十五的个数。
如：4位2进制，其模位2^4；钟表的模位12.1位=1比特；1字=2字节；1字节=8位；1字=16位。
1、位位是计算机存储的最小单位，简记为b，也称为比特（bit）计算机中用二进制中的0和1来表示数据，一个0或1就代表一位。
位数通常指计算机中一次能处理的数据大小；2、比特比特（bit）是由英文BIT音译而来，比特同时也是二进制数字中的位，是信息量的度量单位，为信息量的最小单位；3、字节字节，英文Byte，是计算机用于计量存储容量的一种计量单位，通常情况下一字节等于八位，字节同时也在一些计算机编程语言中表示数据类型和语言字符，在现代计算机中，一个字节等于八位；4、字字是表示计算机自然数据单位的术语，在某个特定计算机中，字是其用来一次性处理事务的一个固定长度的位（bit）组，在现代计算机中，一个字等于两个字节。
数字电路考研试题及答案一、选择题（每题2分，共10分）1. 在数字电路中，以下哪个选项不是基本逻辑门？A. 与门B. 或门C. 非门D. 异或门答案：D2. 一个触发器的输出Q在时钟脉冲的上升沿从0变为1时，输出Q的状态会如何变化？A. 保持不变B. 翻转C. 变为0D. 变为1答案：B3. 在数字电路设计中，以下哪个选项不是常用的编码方式？A. 二进制编码B. 格雷码C. BCD码D. 十进制编码答案：D4. 以下哪个选项不是数字电路中常用的存储元件？A. 触发器B. 寄存器C. 计数器D. 运算放大器答案：D5. 在数字电路中，同步电路与异步电路的主要区别是什么？A. 同步电路使用时钟信号，异步电路不使用B. 同步电路不使用时钟信号，异步电路使用C. 同步电路速度更快D. 异步电路速度更快答案：A二、填空题（每题2分，共10分）1. 一个4位二进制计数器可以表示的最大十进制数是______。
答案：152. 如果一个逻辑门的输入端悬空，其逻辑状态通常被视为______。
答案：高电平3. 在数字电路中，一个D触发器的D输入端表示数据输入，那么Q端表示______。
答案：数据输出4. 一个8位移位寄存器可以存储的二进制数的最大位数是______。
答案：85. 在数字电路中，一个简单的同步计数器的计数范围是从0计数到______。
答案：2^n - 1（其中n是计数器的位数）三、简答题（每题10分，共20分）1. 请简述数字电路与模拟电路的主要区别。
答案：数字电路主要处理离散的数字信号，具有确定的高低电平状态，而模拟电路处理连续变化的信号，信号值可以在一个范围内连续变化。
数字电路使用二进制编码，而模拟电路不需要编码。
数字电路抗干扰能力强，易于集成，而模拟电路则相反。
2. 解释什么是时序逻辑电路，并给出一个实际应用的例子。
答案：时序逻辑电路是一种数字电路，其输出不仅取决于当前的输入，还取决于电路的当前状态。
