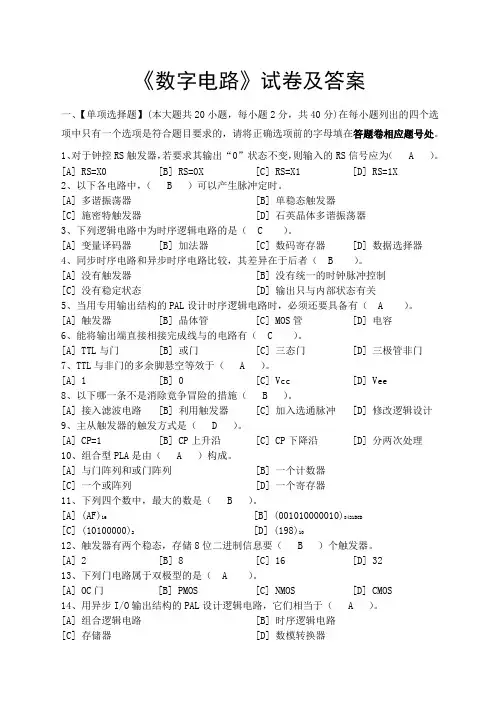

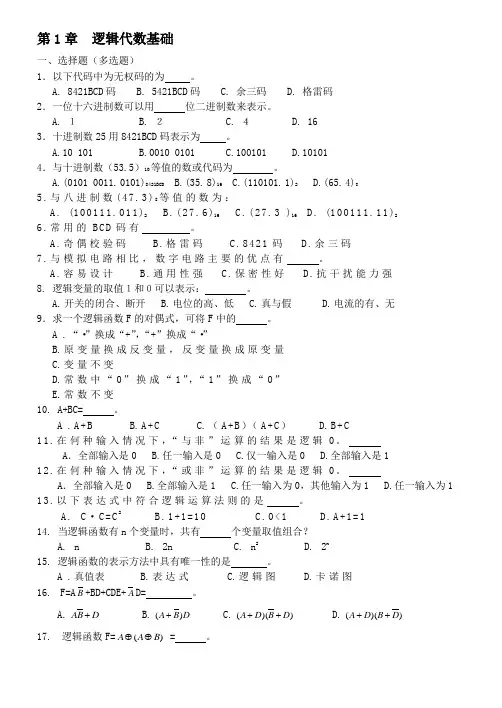

《数字电路》试卷及答案一、【单项选择题】(本大题共20小题，每小题2分，共40分)在每小题列出的四个选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在答题卷相应题号处。
1、对于钟控RS触发器，若要求其输出“0”状态不变，则输入的RS信号应为（ A ）。
[A] RS=X0 [B] RS=0X [C] RS=X1 [D] RS=1X2、以下各电路中，（ B ）可以产生脉冲定时。
[A] 多谐振荡器[B] 单稳态触发器[C] 施密特触发器[D] 石英晶体多谐振荡器3、下列逻辑电路中为时序逻辑电路的是（ C ）。
[A] 变量译码器[B] 加法器[C] 数码寄存器[D] 数据选择器4、同步时序电路和异步时序电路比较，其差异在于后者（ B ）。
[A] 没有触发器[B] 没有统一的时钟脉冲控制[C] 没有稳定状态[D] 输出只与内部状态有关5、当用专用输出结构的PAL设计时序逻辑电路时，必须还要具备有（ A ）。
[A] 触发器[B] 晶体管[C] MOS管[D] 电容6、能将输出端直接相接完成线与的电路有（ C ）。
[A] TTL与门[B] 或门[C] 三态门[D] 三极管非门7、TTL与非门的多余脚悬空等效于（ A ）。
[A] 1 [B] 0 [C] Vcc [D] Vee8、以下哪一条不是消除竟争冒险的措施（ B ）。
[A] 接入滤波电路[B] 利用触发器[C] 加入选通脉冲[D] 修改逻辑设计9、主从触发器的触发方式是（ D ）。
[A] CP=1 [B] CP上升沿[C] CP下降沿[D] 分两次处理10、组合型PLA是由（ A ）构成。
[A] 与门阵列和或门阵列[B] 一个计数器[C] 一个或阵列[D] 一个寄存器11、下列四个数中，最大的数是（ B ）。
[A] (AF)16[B] (001010000010)8421BCD[C] (10100000)2[D] (198)1012、触发器有两个稳态，存储8位二进制信息要（ B ）个触发器。
数字电子技术-考试复习题一、单项选择题1．(195)H 表示（ D ）。
(a) 二进制数 (b) 十进制数 (c)八进制数 (d) 十六进制数2．在TTL 门电路中，能实现“线与”的门电路是（ B ） (a) 与非门 (b) 集电极开路门 (c) 或非门 (d) 或非门3．用不同数制的数字来表示2007，位数最少的是 。
(a) 十六进制数 (b) 十进制数 (c) 八进制数 (d) 二进制数 4．十进制数36转换为十六进制数，结果为 。
（a ）26 （b ）24 （c ）22 （d ）20 5．8421BCD 码10000111表示的十进制数是 。
（a ） 131 （b ） 103 （c ） 87 （d ） 13 6．A/D 转换输出的二进制代码位数越多，其转换精度（ ） (a) 越高 (b) 越低 (c) 不变 (d) 无法确定 7．下列逻辑表示式正确的是（ ） (a) 1=++B A B A (b)B A B A A +=+(c)B A B A B A AB +=+ (d) B A AB +=8. 下列电路中，属于时序逻辑电路的是( ). (a) 数据选择器 (b) 编码器 (c) 计数器 (d) 译码器 9. 由8位寄存器组成的扭环移位寄存器可以构成 进制计数器。
(a) 4 (b) 8 (c) 16 (d) 无法确定10. 555集成定时器构成的单稳态触发器，其暂态时间t W ≈________。
(a) 0.7RC (b) RC (c) 1.1RC (d) 1.4RC11．十进制数24转换为二进制数，结果为 。
（a ）10100 （b ）10010 （c ）01100 （d ）1100012． (a) 13． (c) 14． (c) 15． (d) 12．=O )275(( )D ， 。
（a ）275 (b) 629 (c) 2750 (d) 220013．三态门的第三态是 。
（a ）低电平 （b ）高电平（c ） 高阻 （d ） 任意电平 14．具有8个触发器的二进制异步计数器最多可能有 种状态。

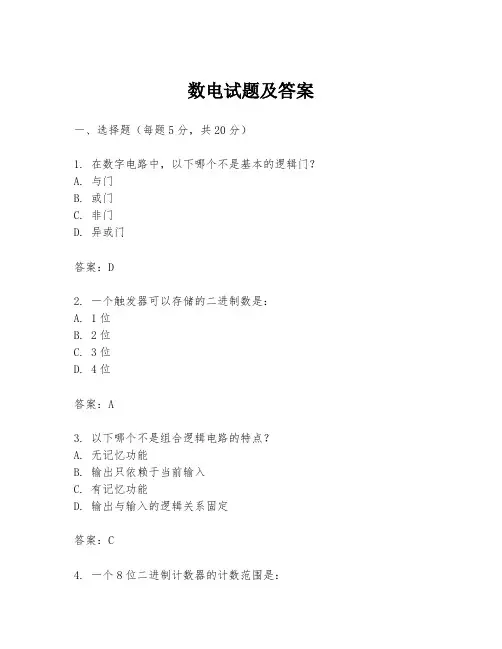

数电试题及答案一、选择题（每题5分，共20分）1. 在数字电路中，以下哪个不是基本的逻辑门？A. 与门B. 或门C. 非门D. 异或门答案：D2. 一个触发器可以存储的二进制数是：A. 1位B. 2位C. 3位D. 4位答案：A3. 以下哪个不是组合逻辑电路的特点？A. 无记忆功能B. 输出只依赖于当前输入C. 有记忆功能D. 输出与输入的逻辑关系固定答案：C4. 一个8位二进制计数器的计数范围是：A. 0-7B. 0-15C. 0-255D. 0-511答案：C二、填空题（每题5分，共20分）1. 在数字电路中，最小的可存储单元是______。
答案：触发器2. 一个D触发器的输出Q与输入D的关系是：当时钟脉冲上升沿到来时，Q变为D的______。
答案：值3. 在数字电路中，一个4位的二进制数可以表示的最大十进制数是______。
答案：154. 一个5进制计数器的计数范围是______。
答案：0-4三、简答题（每题10分，共30分）1. 请解释什么是同步电路和异步电路，并说明它们的主要区别。
答案：同步电路是指电路中的所有触发器都由同一个时钟信号控制，从而确保所有触发器在同一时刻更新其状态。
异步电路则没有统一的时钟信号，触发器的状态更新是独立进行的，可能会因为触发器的响应时间不同而导致时序问题。
2. 什么是摩尔斯电码，它在数字通信中有什么应用？答案：摩尔斯电码是一种早期的数字编码系统，通过不同的点（短脉冲）和划（长脉冲）的组合来表示字母、数字和标点符号。
在数字通信中，摩尔斯电码用于无线电通信，因为它可以有效地在嘈杂的信道中传输信息。
3. 解释什么是寄存器，并说明它在计算机系统中的作用。
答案：寄存器是一种高速的存储设备，用于存储指令、数据或地址。
在计算机系统中，寄存器用于快速访问和处理信息，它们是CPU内部的存储单元，用于执行算术和逻辑操作。
四、计算题（每题10分，共30分）1. 假设有一个4位的二进制计数器，起始计数值为0000，每次计数增加1。
通信 071~5 班 20 08 ~20 09 学年 第 二 学期 《数字电子技术基础》 课试卷 试卷类型： A 卷题号 一 二 三 四 五 六 七 八 九总成绩得分一、 单项选择题（每小题2分，共24分）1、8421BCD 码01101001.01110001转换为十进制数是：（ ）A ：78.16B ：24.25C ：69.71D ：54.562、最简与或式的标准是：（ ）A ：表达式中乘积项最多，且每个乘积项的变量个数最多B ：表达式中乘积项最少，且每个乘积项的变量个数最多C ：表达式中乘积项最少，且每个乘积项的变量个数最少D ：表达式中乘积项最多，且每个乘积项的变量个数最多3、用逻辑函数卡诺图化简中，四个相邻项可合并为一项,它能：（ ） A ：消去1个表现形式不同的变量，保留相同变量 B ：消去2个表现形式不同的变量，保留相同变量C ：消去3个表现形式不同的变量，保留相同变量 表1D ：消去4个表现形式不同的变量，保留相同变量4、已知真值表如表1所示，则其逻辑表达式为：（ ） A ：A ⊕B ⊕CB ：AB + BCC ：AB + BCD ：ABC （A+B+C ）5、函数F(A ，B ，C)=AB+BC+AC 的最小项表达式为：（ ） A ：F(A,B,C)=∑m （0，2，4） B ：F(A,B,C)=∑m （3，5，6，7）C ：F(A,B,C)=∑m （0，2，3，4）D ：F(A,B,C)=∑m （2，4，6，7）6、欲将一个移位寄存器中的二进制数乘以（32）10需要（ ）个移位脉冲。
A ：32B ： 10C ：5D ： 67、已知74LS138译码器的输入三个使能端（E 1=1，E 2A =E 2B =0）时，地址码A 2A 1A 0=011，则输出Y 7 ～Y 0是：（ ）A ：11111101B ：10111111C ：11110111D ：111111118、要实现n1n Q Q =+，JK 触发器的J 、K 取值应是：（ ） A ：J=0，K=0 B ：J=0，K=1 C ：J=1，K=0 D ：J=1，K=1A B C F 0 0 0 0 0 0 1 10 1 0 10 1 1 01 0 0 11 0 1 0 1 1 0 01 1 1 19、能够实现线与功能的是：（ ） A ： TTL 与非门 B ：集电极开路门 C ：三态逻辑门 D ： CMOS 逻辑门10、个四位串行数据，输入四位移位寄存器，时钟脉冲频率为1kHz ，经过（ ）可转换为4位并行数据输出。

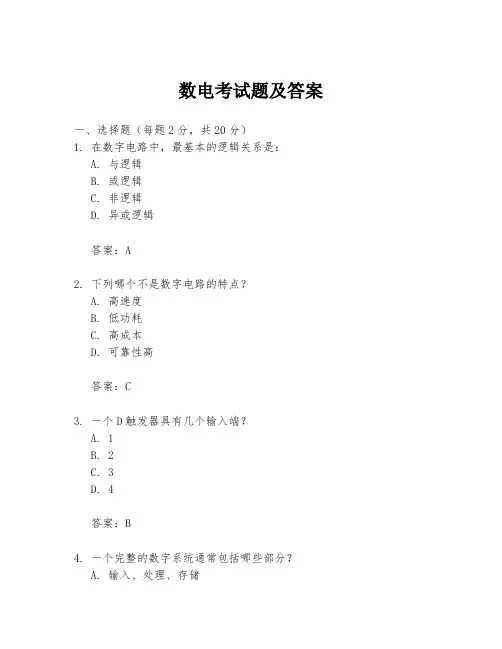

数电考试题及答案一、选择题（每题2分，共20分）1. 在数字电路中，最基本的逻辑关系是：A. 与逻辑B. 或逻辑C. 非逻辑D. 异或逻辑答案：A2. 下列哪个不是数字电路的特点？A. 高速度B. 低功耗C. 高成本D. 可靠性高答案：C3. 一个D触发器具有几个输入端？A. 1B. 2C. 3D. 4答案：B4. 一个完整的数字系统通常包括哪些部分？A. 输入、处理、存储B. 输入、处理、输出C. 输入、存储、输出D. 存储、处理、输出答案：B5. 下列哪个不是组合逻辑电路的特点？A. 输出只依赖于当前输入B. 输出在输入改变后立即改变C. 有记忆功能D. 结构简单答案：C6. 一个4位二进制计数器最多能计数到：A. 15B. 16C. 255D. 1023答案：B7. 在数字电路中，逻辑门的输入端可以连接多少个其他逻辑门的输出端？A. 1个B. 2个C. 3个D. 无限制答案：D8. 一个简单的数字钟电路至少需要几个计数器？A. 1B. 2C. 3D. 4答案：B9. 逻辑门的输出电压通常分为哪两个电平？A. 高电平、低电平B. 正电平、负电平C. 直流电平、交流电平D. 标准电平、非标准电平答案：A10. 下列哪个是数字电路设计中常用的仿真软件？A. MATLABB. AutoCADC. PhotoshopD. SolidWorks答案：A二、填空题（每空2分，共20分）1. 数字电路中最基本的逻辑关系包括______、______和非逻辑。
答案：与逻辑，或逻辑2. 一个3-8译码器有______个输入端，______个输出端。
答案：3，83. 在数字电路中，常用的计数器类型包括二进制计数器、______计数器和______计数器。
答案：十进制，BCD4. 一个8位寄存器可以存储______位二进制数。
答案：85. 触发器的两个稳定状态是______和______。
答案：0，1三、简答题（每题10分，共30分）1. 请简述数字电路与模拟电路的主要区别。

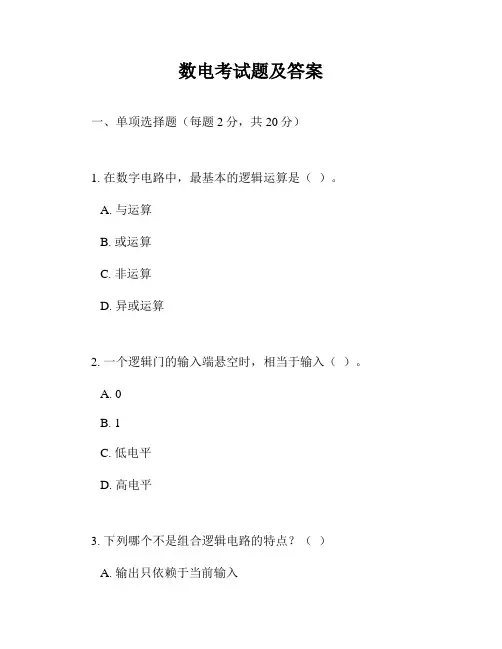

数电考试题及答案一、单项选择题（每题2分，共20分）1. 在数字电路中，最基本的逻辑运算是（）。
A. 与运算B. 或运算C. 非运算D. 异或运算2. 一个逻辑门的输入端悬空时，相当于输入（）。
A. 0B. 1C. 低电平D. 高电平3. 下列哪个不是组合逻辑电路的特点？（）A. 输出只依赖于当前输入B. 输出与输入之间存在时延C. 输出与输入之间没有记忆功能D. 输出与输入之间存在时延4. 在数字电路中，一个触发器可以存储（）位二进制信息。
A. 1B. 2C. 4D. 85. 一个4位二进制计数器可以计数的最大值是（）。
A. 7B. 15C. 16D. 2556. 下列哪个不是时序逻辑电路的特点？（）A. 输出不仅依赖于当前输入，还依赖于电路状态B. 具有记忆功能C. 输出与输入之间存在时延D. 输出只依赖于当前输入7. 在数字电路中，一个D触发器的输出Q与输入D的关系是（）。
A. Q=DB. Q=非DC. Q=D的非D. Q=非D的非8. 一个3线-8线译码器可以译码的输入信号有（）种。
A. 2B. 4C. 8D. 169. 在数字电路中，一个JK触发器可以工作在（）状态。
A. 稳定状态B. 振荡状态C. 稳定状态和振荡状态D. 以上都不是10. 一个8位A/D转换器的量化步长是（）。
A. 1/8B. 1/16C. 1/256D. 1/512二、填空题（每题2分，共20分）1. 在数字电路中，逻辑“与”运算的符号是___________。
2. 一个2进制计数器的计数范围是___________。
3. 一个3位二进制数可以表示的最大十进制数是___________。
4. 在数字电路中，逻辑“或”运算的符号是___________。
5. 一个4位二进制数可以表示的最大十进制数是___________。
6. 在数字电路中，逻辑“非”运算的符号是___________。
7. 一个5位二进制数可以表示的最大十进制数是___________。

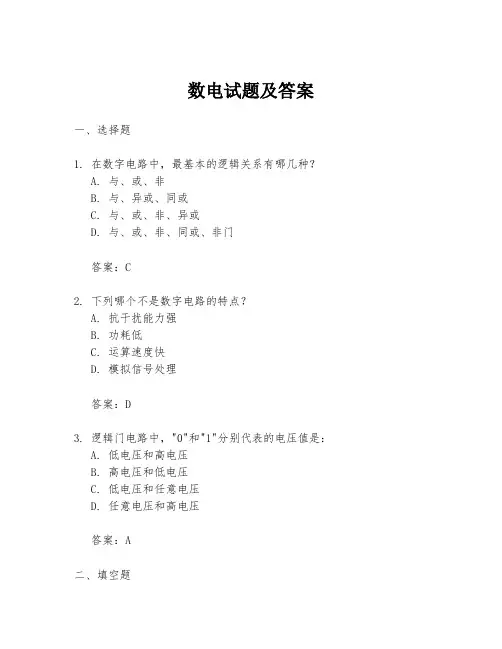

数电试题及答案一、选择题1. 在数字电路中，最基本的逻辑关系有哪几种？A. 与、或、非B. 与、异或、同或C. 与、或、非、异或D. 与、或、非、同或、非门答案：C2. 下列哪个不是数字电路的特点？A. 抗干扰能力强B. 功耗低C. 运算速度快D. 模拟信号处理答案：D3. 逻辑门电路中，"0"和"1"分别代表的电压值是：A. 低电压和高电压B. 高电压和低电压C. 低电压和任意电压D. 任意电压和高电压答案：A二、填空题1. 数字电路是由_______和_______构成的电路。
答案：逻辑门；组合逻辑2. 一个基本的逻辑门至少需要_______个输入端。
答案：13. 一个完整的数字系统通常包括_______、_______和_______。
答案：输入设备；处理单元；输出设备三、简答题1. 请简述数字电路与模拟电路的区别。
答案：数字电路主要处理离散的数字信号，使用二进制逻辑来表示和处理信息，具有抗干扰能力强、功耗低、运算速度快等特点。
而模拟电路处理连续变化的模拟信号，能够模拟自然界的物理量变化，但易受干扰，运算速度相对较慢。
2. 什么是组合逻辑电路？它有哪些特点？答案：组合逻辑电路是由逻辑门组成的电路，其输出只依赖于当前的输入状态，不包含存储元件。
其特点是输出对输入具有即时响应，没有记忆功能，且输出状态的确定性使得电路设计和分析相对简单。
四、计算题1. 给定一个逻辑表达式：Y = A'B + AB'，其中A和B是输入变量，Y是输出。
如果A=1，B=0，求Y的值。
答案：将A=1，B=0代入表达式，得到Y = 1'0 + 10' = 0 + 0 = 0。
2. 计算以下逻辑电路的输出Z，当A=1，B=0，C=1时。
逻辑电路表达式：Z = (A + B')(A' + B + C)答案：将A=1，B=0，C=1代入表达式，得到Z = (1 + 0')(1' + 0 + 1) = (1)(1 + 1) = 2，但由于逻辑运算中只考虑0和1，因此Z的实际值为1。

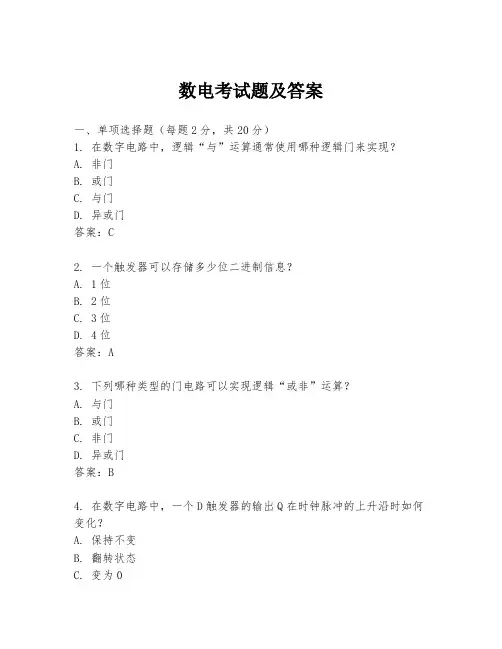

数电考试题及答案一、单项选择题（每题2分，共20分）1. 在数字电路中，逻辑“与”运算通常使用哪种逻辑门来实现？A. 非门B. 或门C. 与门D. 异或门答案：C2. 一个触发器可以存储多少位二进制信息？A. 1位B. 2位C. 3位D. 4位答案：A3. 下列哪种类型的门电路可以实现逻辑“或非”运算？A. 与门B. 或门C. 非门D. 异或门答案：B4. 在数字电路中，一个D触发器的输出Q在时钟脉冲的上升沿时如何变化？A. 保持不变B. 翻转状态C. 变为0D. 变为1答案：B5. 一个4位二进制计数器可以计数到的最大数值是多少？A. 15B. 16C. 255D. 256答案：B6. 在数字电路中，逻辑“异或”运算通常使用哪种逻辑门来实现？A. 与门B. 或门C. 异或门D. 与非门答案：C7. 一个JK触发器在J=0，K=1时的输出Q的状态是什么？A. 保持不变B. 翻转状态C. 变为0D. 变为1答案：B8. 一个3线到8线译码器可以产生多少个不同的输出？A. 3B. 8C. 27D. 64答案：B9. 在数字电路中，一个锁存器和一个触发器的主要区别是什么？A. 锁存器可以同步操作，触发器不能B. 触发器可以同步操作，锁存器不能C. 锁存器和触发器没有区别D. 锁存器和触发器都可以异步操作答案：B10. 一个8位寄存器可以存储的最大数值是多少？A. 255B. 256C. 511D. 512答案：A二、填空题（每空1分，共10分）1. 在数字电路中，逻辑“非”运算通常使用______门来实现。
答案：非2. 一个2位二进制计数器可以计数到的最大数值是______。
答案：33. 如果一个触发器的当前状态是1，并且接收到一个时钟脉冲，那么在没有其他输入的情况下，触发器的下一个状态将是______。
答案：14. 一个4线到16线译码器的输出线数量是______。
答案：165. 在数字电路中，一个D触发器的输出Q在时钟脉冲的下降沿时______。

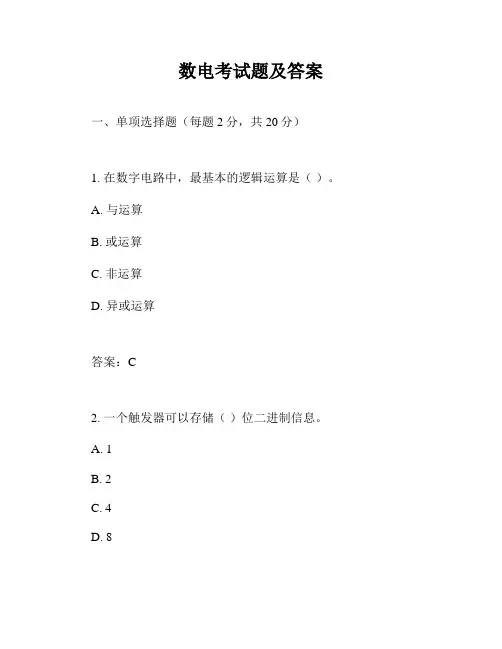

数电考试题及答案一、单项选择题（每题2分，共20分）1. 在数字电路中，最基本的逻辑运算是（）。
A. 与运算B. 或运算C. 非运算D. 异或运算答案：C2. 一个触发器可以存储（）位二进制信息。
A. 1B. 2C. 4D. 8答案：A3. 以下哪个不是组合逻辑电路的特点？（）A. 输出只依赖于当前输入B. 输出与输入之间存在时间延迟C. 输出状态不依赖于电路的历史状态D. 输出状态不依赖于电路的初始状态答案：B4. 一个4位二进制计数器可以计数的最大值是（）。
A. 15B. 16C. 255D. 256答案：B5. 以下哪个不是时序逻辑电路的特点？（）A. 输出不仅依赖于当前输入，还依赖于电路的历史状态B. 输出与输入之间存在时间延迟C. 输出状态不依赖于电路的初始状态D. 输出状态依赖于电路的初始状态答案：C6. 在数字电路中，使用最多的触发器是（）。
A. SR触发器B. JK触发器C. D触发器D. T触发器答案：C7. 一个3线-8线译码器可以译码（）种不同的输入信号。
A. 3B. 4C. 8D. 27答案：C8. 以下哪个不是数字电路的优点？（）A. 高抗干扰性B. 高稳定性C. 低功耗D. 易于集成答案：C9. 在一个二进制计数器中，如果计数器从0开始计数，那么它的第一个状态是（）。
A. 0000B. 0001D. 0101答案：B10. 以下哪个不是数字电路设计中常用的简化方法？（）A. 布尔代数简化B. 卡诺图简化C. 逻辑门替换D. 电阻网络简化答案：D二、多项选择题（每题3分，共15分）11. 下列哪些是数字电路中常用的逻辑门？（）A. 与门B. 或门D. 异或门E. 与非门答案：ABCDE12. 在数字电路中，以下哪些因素会影响电路的稳定性？（）A. 电源电压波动B. 温度变化C. 信号传输延迟D. 电路的初始状态E. 电路的负载答案：ABDE13. 以下哪些是时序逻辑电路的基本组成元素？（）A. 触发器B. 计数器D. 译码器E. 编码器答案：ABC14. 在数字电路中，以下哪些是常用的计数器类型？（）A. 二进制计数器B. 十进制计数器C. 约翰逊计数器D. 环形计数器E. 移位寄存器答案：ABCD15. 以下哪些是数字电路设计中常用的测试方法？（）A. 功能测试B. 时序测试C. 静态测试D. 动态测试E. 模拟测试答案：ABCD三、填空题（每题2分，共20分）16. 在数字电路中，一个基本的与门电路有 ______ 个输入端和______ 个输出端。
通信 071~5 班 20 08 ~20 09 学年 第 二 学期 《数字电子技术基础》 课试卷 试卷类型： A 卷一、 单项选择题（每小题2分，共24分）1、8421BCD 码01101001.01110001转换为十进制数是：（ ）A ：78.16B ：24.25C ：69.71D ：54.562、最简与或式的标准是：（ ）A ：表达式中乘积项最多，且每个乘积项的变量个数最多B ：表达式中乘积项最少，且每个乘积项的变量个数最多C ：表达式中乘积项最少，且每个乘积项的变量个数最少D ：表达式中乘积项最多，且每个乘积项的变量个数最多3、用逻辑函数卡诺图化简中，四个相邻项可合并为一项,它能：（ ） A ：消去1个表现形式不同的变量，保留相同变量 B ：消去2个表现形式不同的变量，保留相同变量C ：消去3个表现形式不同的变量，保留相同变量 表1D ：消去4个表现形式不同的变量，保留相同变量4、已知真值表如表1所示，则其逻辑表达式为：（ ） A ：A ⊕B ⊕CB ：AB + BCC ：AB + BCD ：ABC （A+B+C ）5、函数F(A ，B ，C)=AB+BC+AC 的最小项表达式为：（ ） A ：F(A,B,C)=∑m （0，2，4） B ：F(A,B,C)=∑m （3，5，6，7）C ：F(A,B,C)=∑m （0，2，3，4）D ：F(A,B,C)=∑m （2，4，6，7）6、欲将一个移位寄存器中的二进制数乘以（32）10需要（ ）个移位脉冲。
A ：32B ： 10C ：5D ： 67、已知74LS138译码器的输入三个使能端（E 1=1，E 2A =E 2B =0）时，地址码A 2A 1A 0=011，则输出Y 7 ～Y 0是：（ ）A ：11111101B ：10111111C ：11110111D ：111111118、要实现n1n Q Q =+，JK 触发器的J 、K 取值应是：（ ） A ：J=0，K=0 B ：J=0，K=1 C ：J=1，K=0 D ：J=1，K=19、能够实现线与功能的是：（ ） A ： TTL 与非门 B ：集电极开路门 C ：三态逻辑门 D ： CMOS 逻辑门10、个四位串行数据，输入四位移位寄存器，时钟脉冲频率为1kHz ，经过（ ）可转换为4位并行数据输出。
A ：8msB ：4msC ：8µsD ：4µs11、表2所列真值表的逻辑功能所表示的逻辑器件是：（ ） 表2A ：译码器B ：选择器C ：优先编码器D ：比较器12、 图1所示为2个4位二进制数相加的串接全加器逻辑电路图，运算后的C 4S 4S 3S 2S 1结果是：（ ）A ：11000B ：11001C ：10111D ：10101图1二、判断题（每题1分，共6分）1、当选用共阳极LED 数码管时，应配置输出高电平有效的七段显示译码器。
（ ）2、若两逻辑式相等，则它们对应的对偶式也相等。
（ ）3、单稳触发器和施密特触发器是常用的脉冲信号整形电路。
（ ）4、与逐次逼近型ADC 比较，双积分型ADC 的转换速度快。
（ ）5、钟控RS 触发器是脉冲触发方式。
（ ）6、A/D 转换过程通过取样、保持、量化和编码四个步骤。
（ ）三、填空题（每小题1分，共20分）1、逻辑代数的三种基本运算规则 、 、 。
I 7I 6I 5I 4I 3I 2I 1I 0Y 21×××××××101××××××1001×××××10001××××100001×××0000001××00000001×0000000010输入2、逻辑函数的描述方法有、、、、等。
3、将8k×4位的RAM扩展为64k×8位的RAM，需用片8k×4位的RAM，同时还需用一片译码器。
4、三态门电路的输出有、和 3种状态。
5、Y= ABC+AD+C 的对偶式为Y D= 。
6、一个10位地址码、8位输出的ROM，其存储容量为。
7、若用触发器组成某十一进制加法计数器，需要个触发器，有个无效状态。
8、欲将一个正弦波电压信号转变为同频率的矩形波，应当采用电路。
R为异步清零端，则9、图2所示电路中，74161为同步4位二进制加计数器，D该电路为进制计数器。
10、图3所示电路中触发器的次态方程Q n+1为。
图2 图3四、分析题（共20 分）1、分析用图4（a）、（b）集成十进制同步可逆计数器CT74LS192组成的计数器分别是几进制计数器。
CT74LS192的CR为异步清零端（高电平有效），LD为异步置数控制端（低电平有效），CP U、CP D为加、减计数脉冲输入端（不用端接高电平），CO和BO分别为进位和借位输出端。
（4分）图4 (a) 图4 (b)2、 用ROM 设计一个组合逻辑电路，用来产生下列一组逻辑函数DB BD Y DC B BD A Y D C AB D C B A BCD A D C B A Y ABCD D C B A D C B A D C B A Y 4321+=+=+++=+++=列出ROM 应有的数据表，画出存储矩阵的点阵图。
3、试画出图5所示电路在CP 、D R 信号作用下Q 1、Q 2、Q 3的输出电压波形，并说明Q 1、Q 2、Q 3输出信号的频率与CP 信号频率之间的关系。
（6分）图5五、设计题（共20分）1、用74LS161设计一个10进制计数器。
（1）同步预置法，已知S0＝0001。
（2）异步清零法。
（10分）2、集成定时器555如图6（a ）所示。
（1）用该集成定时器且在规格为100KΩ、200K 、500K 的电阻，0.01uf 、0.1uf 、1uf 的电容器中选择合适的电阻和电容，设计一个满足图5（b ）所示波形的单稳态触发器。
(2）用该集成定时器设计一个施密特触发器，画出施密特触发器的电路图。
当输入为图5（c ）所示的波形时，画出施密特触发器的输出U 0波形。
（10分）图6（a）图6（b）图6（c）六、综合分析计算题（共10 分）试分析图7所示电路的工作原理，画出输出电压υ0的波形图，列出输出电压值υ0的表。
表3给出了RMA的16个地址单元中所存的数据。
高6位地址A9~A4始终为0，在表中没有列出。
RAM的输出数据只用了低4位，作为CB7520的输入。
因RAM的高4位数据没有使用，故表中也未列出。
（8分）表3A3A2A1A0D3D2D1D00 0 0 0 0 0 0 00 0 0 1 0 0 0 10 0 1 0 0 0 1 10 0 1 1 0 1 1 10 1 0 0 1 1 1 10 1 0 1 1 1 1 10 1 1 0 0 1 1 10 1 1 1 0 0 1 11 0 0 0 0 0 0 11 0 0 1 0 0 0 01 0 1 0 0 0 0 11 0 1 1 0 0 1 11 1 0 0 0 1 0 11 1 0 1 0 1 1 11 1 1 0 1 0 0 11 1 1 1 1 0 1 1图7υ0的电压值2008~ _2009_学年第 二 学期 《数字电子技术基础》课程试卷 标准答案及评分标准A(√)卷专业__通信____ 班级 __20071~5______一、单项选择题（每小题2分，共24分）1、C ；2、C ；3、B ；4、A ；5、B ；6、C ；7、C ；8、：D ；9、B ； 10、B11、C 12、A二、判断题（每题1分，共6分）1、（ × ）2、（ √ ）3、（ √ ）4、（ × ）5、（ × ）6、（ √ ）三、填空题（每小题1分，共20分）1、代入定理、反演定理、对偶定理2、逻辑真值表、逻辑函数式、 逻辑图、波形图、卡诺图3、16、3线-8线4、高电平、低电平、高阻5、（A+B+C ）(A+D) C 、6、8K 或2137、4、58、施密特触发器 9、六10、nQ A四、分析题（共20 分）1、解：（a ）为6进制加计数器；（2分） （b ）为23进制加计数器。
（2分）2、解：将函数化为最小项之和形成后得到1513108752041075231387221510501m m m m m m m m Y m m m m Y m m m m Y m m m m Y +++++++=+++=+++=+++= （2分）ROM 的数据表（3分）ROM 的存储矩阵图（3分）3、 ）（CP CP Q Q nn ==+1111）（12212 Q CP Q Q n n ==+ 1分）（23313 Q CP Q Q n n ==+1分3分CP 1Q 2Q 3Q f 81f 41f 21f ===1分五、设计题（共20分）1、解：（1）S 1＝0001，M ＝10，则S M-1＝1010（5分） （2）S 0＝0000，M ＝10，则S M ＝1010（5分）2、（1）解：要实现的单稳态触发器设计如下 (5分，其中图3分，R、C参数各1分)因为，所以选。
（2）施密特触发器及波形如图所示(5分，图3分，波形2分)六、综合分析计算题（共10 分）解：十进制计数器74LS160工作在计数状态，在CP脉冲序列的作用下，Q3Q2Q1Q0的状态从0000到1001循环计数，将存储器A9~A0=0000000000 ~ 0000001001这十个地址单元中存储的数据依次读出，作为CB7520的数字量输入。
CB7520高四位数字量输入d9d8d7d6每位为1时产生的输入模拟电压分别为+4V、+2V、+1V、+0.5V。
输出电压值见表所示。
输出电压V0的波形如图所示。
A3A2A1A0D3D2D1D0υ0(V)0 0 0 0 0 0 0 0 00 0 0 1 0 0 0 1 1/20 0 1 0 0 0 1 1 3/20 0 1 1 0 1 1 1 7/20 1 0 0 1 1 1 1 15/20 1 0 1 1 1 1 1 15/20 1 1 0 0 1 1 1 7/20 1 1 1 0 0 1 1 3/2υ0的电压值V 0的输出电压波形1 0 0 0 0 0 0 1 1/2 11。
