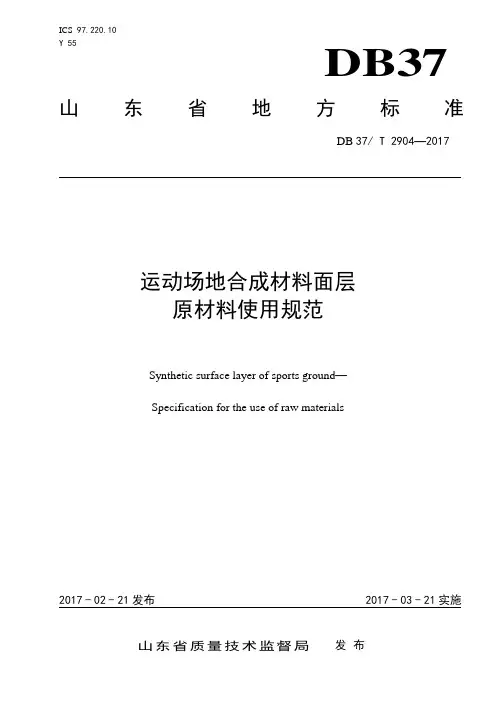

ICS97.220.10Y 55 DB37 山东省地方标准DB 37/ T 2904—2017运动场地合成材料面层原材料使用规范Synthetic surface layer of sports ground—Specification for the use of raw materials2017-02-21发布2017-03-21实施前言本标准按照GB/T 1.1-2009给出的规则起草。
本标准由山东省产品质量检验研究院提出。
本标准由山东省质量技术监督局归口。
本标准由山东省产品质量检验研究院组织起草。
本标准起草单位：山东一诺威聚氨酯股份有限公司、山东东海集团有限公司、青岛和谐塑胶有限公司、青岛科兴教育装备有限公司、青岛海晶塑胶铺装有限公司（排名不分先后）。
本标准参与起草单位：淄博世纪联合新型建筑材料有限公司、济南固丰建材科技有限公司、青岛金路通塑胶铺装有限公司、烟台阳光塑胶有限公司、山东泰山体育工程有限公司、青岛永昌塑业有限公司、山东鲁友体育产业股份有限公司、山东日新体育设施有限公司、山东奥森体育产业有限公司、山东金森林体育产业有限公司、青岛瑞森环保科技有限公司、青岛永康体育设施有限公司、青岛绿苑塑胶铺装工程有限公司、青岛神鹿塑胶铺装有限公司（排名不分先后）。
本标准主要起草人：李健（主编）、潘朝阳、胡中军、卞志勇、王茂旗、赵秀珍、路玲、丁维铎、徐冰、徐学进、周洋、张清峰、曹子玉、沈琪、李宁、汤振宇、赵凤华、肖守亚、王仕建、王永杰、李世荣。
运动场地合成材料面层原材料使用规范1 范围本标准规定了运动场地合成材料面层原材料的术语和定义、分类、合成材料面层原材料及半成品使用物质清单、合成材料面层原材料及半成品使用物质要求、检验方法、检验规则、包装、标志、运输、储存。
本标准适用于学校、竞赛、大众健身等运动场地用合成材料面层铺设前进场的原材料及半成品。
本标准适用于以聚氨酯、聚脲、聚丙烯酸酯、弹性颗粒为主料的运动场地合成材料面层。

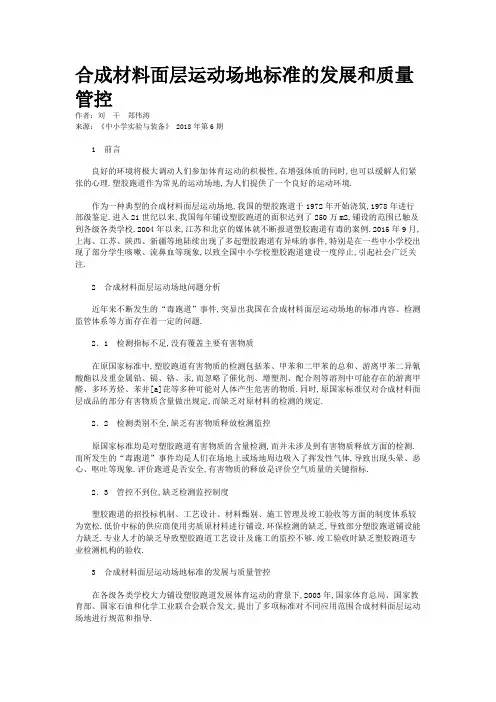

合成材料面层运动场地标准的发展和质量管控作者：刘干郑伟涛来源：《中小学实验与装备》 2018年第6期1 前言良好的环境将极大调动人们参加体育运动的积极性,在增强体质的同时,也可以缓解人们紧张的心理.塑胶跑道作为常见的运动场地,为人们提供了一个良好的运动环境.作为一种典型的合成材料面层运动场地,我国的塑胶跑道于1972年开始浇筑,1978年进行部级鉴定.进入21世纪以来,我国每年铺设塑胶跑道的面积达到了250万m2,铺设的范围已触及到各级各类学校.2004年以来,江苏和北京的媒体就不断报道塑胶跑道有毒的案例.2015年9月,上海、江苏、陕西、新疆等地陆续出现了多起塑胶跑道有异味的事件,特别是在一些中小学校出现了部分学生咳嗽、流鼻血等现象,以致全国中小学校塑胶跑道建设一度停止,引起社会广泛关注.2 合成材料面层运动场地问题分析近年来不断发生的“毒跑道”事件,突显出我国在合成材料面层运动场地的标准内容、检测监管体系等方面存在着一定的问题.2．1 检测指标不足,没有覆盖主要有害物质在原国家标准中,塑胶跑道有害物质的检测包括苯、甲苯和二甲苯的总和、游离甲苯二异氰酸酯以及重金属铅、镉、铬、汞,而忽略了催化剂、增塑剂、配合剂等溶剂中可能存在的游离甲醛、多环芳烃、苯并[a]芘等多种可能对人体产生危害的物质.同时,原国家标准仅对合成材料面层成品的部分有害物质含量做出规定,而缺乏对原材料的检测的规定.2．2 检测类别不全,缺乏有害物质释放检测监控原国家标准均是对塑胶跑道有害物质的含量检测,而并未涉及到有害物质释放方面的检测.而所发生的“毒跑道”事件均是人们在场地上或场地周边吸入了挥发性气体,导致出现头晕、恶心、呕吐等现象.评价跑道是否安全,有害物质的释放是评价空气质量的关键指标.2．3 管控不到位,缺乏检测监控制度塑胶跑道的招投标机制、工艺设计、材料甄别、施工管理及竣工验收等方面的制度体系较为宽松.低价中标的供应商使用劣质原材料进行铺设.环保检测的缺乏,导致部分塑胶跑道铺设能力缺乏.专业人才的缺乏导致塑胶跑道工艺设计及施工的监控不够.竣工验收时缺乏塑胶跑道专业检测机构的验收.3 合成材料面层运动场地标准的发展与质量管控在各级各类学校大力铺设塑胶跑道发展体育运动的背景下,2003年,国家体育总局、国家教育部、国家石油和化学工业联合会联合发文,提出了多项标准对不同应用范围合成材料面层运动场地进行规范和指导.2015年9月,“毒跑道”事件在全国多个省市相继出现.为了杜绝“毒跑道”事件的发生,深圳、上海、浙江、江苏、云南、湖南、湖北等省市根据自己的实际情况,制定了相关的运动场地标准.2016年10月,国家教育部向国家标准化管理委员会提交了标准修订的立项申请,并申请立项为强制性标准.同时将标准名称修改为?中小学合成材料面层运动场地?.国家标准化管理委员会于2016年12月下达了强制性国家标准计划项目?中小学合成材料面层运动场地?.经过两年的努力,国家强制标准GB36246－2018于2018年11月1日正式实施.新国标在GB/T19851．11－2005的基础上进行了修定,标准号从“GB/T19851．11－2005”变成了“GB36246－2018”,从“国家推荐标准”转变为“国家强制标准”.新国标规定了不管是进入场地的材料,还是场地竣工的验收,都要按此标准执行.同时,新国标也适用于中小学校室外新建、改建和扩建的竞赛、训练、教学和活动用合成材料面层运动场地的设计、选材、铺装、检测与验收.新国标在重视场地性能和运动保护性能的基础上,着重考虑了合成材料面层运动场地对环境的影响,相对于旧国标最大的不同之处在于对合成材料运动面层化学性能指标的规定.新国标中,不仅对合成材料面层运动场地成品中的有害物质做了限量规定,还对铺装时使用的粘胶剂等非固体原料中的有害物质也做了限量规定.有害物质的限量规定从原来的7项增加到现在的18项,并细分为有害物质含量、释放量、气味三大类.此外,新国标还充分考虑运动场地保护性、耐久使用性、舒适美观性等多方面性能特点,增加了耐人工气候老化性能、无机填料及高聚物含量等指标,为中小学校运动场地的设计、施工、验收提供了依据.2016年,经国家标准化管理委员会批准,全国橡胶与橡胶制品标准技术化委员会橡胶杂品分技术委员会归口的GBT14833－2011?合成材料跑道面层?修定为?合成材料运动场地面层?.该标准的关注点是产品的质量和性能问题,规定了?合成材料运动场地面层?的产品分类、技术要求、试验方法、检验规则、使用和维修等方面的标准.适用于所有利用合成材料铺设的运动场地的设计、施工、验收.2011年,国家体育总局出台了GB/T22517．6－2011?体育场地使用要求及检验方法第6部分:田径场地?.该标准适用于所有田径场地.标准主要从体育场地所需满足的竞赛条件出发,提出了田径场地的面层铺装、材料要求、检验方法及合格判定的标准.适用于渗水型和非渗水型现场浇注铺装和预制铺装的竞赛、训练、教学和大众健身用室外合成材料面层田径场地.国家教育部强制标准中,合成材料面层田径场地的厚度检测也是执行这个标准.2017年,湖北省教育装备行业协会和湖北省体育场馆建设协会联合出台了湖北省团体标准T/HSCA001－2017?学校合成材料面层运动场地建设标准?.该标准对学校合成材料面层运动场地的产品分类,成品的试验方法、检验规则、检验报告等进行了规定,且更加关注合成材料面层运动场地上空的空气质量,提出了现场采气的检测标准和气味评价办法.总之,标准的修定和发展是一个动态的过程.每一个标准都有自己的适用范围,不同的运动场地可根据使用目的,综合应用不同的标准.中小学校运动场地必须首先满足国家教育部提出的强制标准.国家强制性标准的出台只能有效预防“毒跑道”,而要杜绝“毒跑道”还离不开质量的管控.(1)在塑胶跑道的原材料方面,加强对材料供应商资质的甄别,对原材料进行抽样和化学性能检测,建立严格的原材料环保准入制度,确保其使用原材料达到相关标准的要求,做到绿色环保和无毒无害.(2)在运动场地设计过程中,专业设计部门的介入是必不可少的.在设计时应充分考虑体育场地的物理、化学性能和综合利用功能,符合体育场地的工艺要求和功能需求,加强场地基础与场地面层之间的适应性.(3)在招标过程中,要使招标文件中的合成材料面层运动场地技术指标具体化.(4)在施工过程中,全面掌握现场铺装的技术流程,提升施工队的专业水平,严格监控施工过程,严格管控添加的溶剂、粘合剂、固化剂等物质,加强对跑道铺设各个环节的监督.(5)在验收过程中,成立以权威检测机构牵头的验收小组,采取现场采样检测与实验室抽样检测相结合的方法,按照国家标准对合成材料面层运动场地的物理和化学指标进行全面检测,确保验收环节客观、真实、有效.4 小结目前,我国合成材料面层运动场地的建设发展迅速,铺设量逐年增加,有害物质限量及释放量的国家标准不断完善.新国标以其专业性、科学性和全面性的标准,将促进我国体育运动场地的产品质量再上新台阶,为全民健康保驾护航.在完善新国标的同时,确保新国标的有力执行,推进新国标对全民健身场地等的全覆盖,强化不同类型、功能体育场地的综合应用.培养合成材料面层运动场地铺设的专业人才,提高工艺设计、施工监控的专业化水平.加强规范化管理以及运动场地“服役”期间的监测工作,也是合成材料面层运动场地良性发展的关键.。

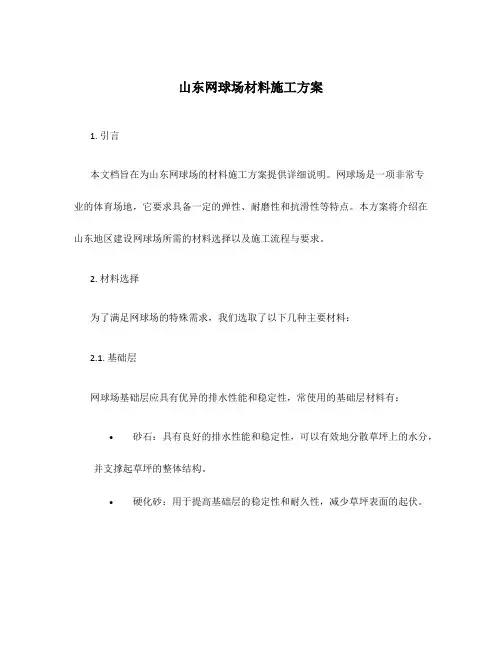

山东网球场材料施工方案1. 引言本文档旨在为山东网球场的材料施工方案提供详细说明。
网球场是一项非常专业的体育场地，它要求具备一定的弹性、耐磨性和抗滑性等特点。
本方案将介绍在山东地区建设网球场所需的材料选择以及施工流程与要求。
2. 材料选择为了满足网球场的特殊需求，我们选取了以下几种主要材料：2.1. 基础层网球场基础层应具有优异的排水性能和稳定性，常使用的基础层材料有：•砂石：具有良好的排水性能和稳定性，可以有效地分散草坪上的水分，并支撑起草坪的整体结构。
•硬化砂：用于提高基础层的稳定性和耐久性，减少草坪表面的起伏。
2.2. 草坪草坪是网球场的核心部分，它需要具备一定的弹性和抗滑性。
目前市场上常见的网球场草坪材料有：•人造草坪：具有良好的弹性和抗滑性，适用于室外网球场。
它可以经受高强度的运动，同时减少运动员的受伤风险。
•天然草坪：在室外条件下栽培的草坪，具有更为自然的外观和触感。
然而，天然草坪需要更加细致的维护和管理，且耐磨性较差。
2.3. 边界线边界线是用于标明球场界限的标识线，常见的边界线材料有：•粉笔线：适用于临时或低频使用的球场。
•颜料线：常用于常驻网球场，在球场上喷涂粘稠度较高的彩色线条。
3. 施工流程与要求网球场的材料施工需要经过以下几个步骤：3.1. 基础层施工•清理场地：先清理网球场周围的垃圾，然后挖掘基础层的土壤。
•制作基础层：按照设计要求，将砂石铺设在清理后的场地上，并进行压实。
•铺设硬化砂：将硬化砂均匀地铺设在砂石层上，并使用振动压路机压实。
3.2. 草坪安装•安装底层：将适当厚度的内增加层铺设在基础层上，采用机械方法进行压实。
•铺设草坪：根据设计要求将人造草坪或天然草坪铺设在底层上，并严密拼接。
•维护草坪：草坪安装完成后，进行适当的灌溉、修剪和施肥等保养工作，以确保草坪的健康生长。
3.3. 边界线标注•安装边界线支撑：根据需要，在网球场四周安装边界线支撑设备。
•标注边界线：使用粉笔线或颜料线在网球场上标注边界线，保持线条的直线和清晰。
ICS97.220.10Y 55 DB37 山东省地方标准DB37/T 2907—2019运动场地合成材料面层维护保养指南Synthetic surface layer of sports ground—Maintenance guide2019-XX-XX发布2019-XX-XX实施前言本标准按照GB/T 1.1—2009给出的规则起草。
本标准代替DB37/T 2907-2017《运动场地合成材料面层维护保养指南》。
与DB37/T 2907-2017相比，除编辑性修改外主要技术变化如下：——增加了合成材料面层废旧处理的相关要求。
本标准由山东省体育局和山东省教育厅提出本标准由山东省体育局和山东省教育厅归口。
本标准由山东省产品质量检验研究院组织起草。
本标准起草单位：青岛永昌塑业有限公司、山东一诺威聚氨酯股份有限公司、青岛科兴教育有限公司、青岛海晶体育产业有限公司、青岛金路通塑胶铺装有限公司、青岛和谐塑胶有限公司、山东泰山体育工程有限公司、山东东海集团有限公司、山东奥华体育产业有限公司（排名不分先后）。
本标准主要起草人：周洋（主编）、孙清峰、杨学军、潘朝阳、卞志勇、王茂旗、赵秀珍、徐冰、姜传兴、张维、李元月、赵阳、陈大庆、秘铭、胡中军、梁金海、续元亮。
运动场地合成材料面层维护保养指南1 范围本标准提供了运动场地合成材料面层的维护保养、维修和使用期建议。
本标准适用于学校、竞赛、大众健身等运动场地合成材料面层的维护保养，其他类似工程可参照使用。
本标准适用于以聚氨酯、聚脲、聚丙烯酸酯、弹性颗粒为主料的运动场地合成材料面层。
注：除另有规定外，运动场地合成材料面层可参照本标准进行维护保养。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
DB37/T 2904运动场地合成材料面层原材料使用规范3 维护保养3.1 日常维护保养3.1.1 建议对合成材料面层每月喷淋清洗一次，并及时清理表面余水。
合成材料跑道面层标准合成材料跑道面层是一种新型的跑道材料，它具有耐磨、抗滑、防水、抗老化等特点，广泛应用于各类运动场馆的跑道铺设。
为了确保合成材料跑道面层的质量和安全性，制定了一系列的标准，以规范其生产和施工过程。
首先，合成材料跑道面层的材料选择应符合相关标准要求。
通常采用的合成材料包括橡胶颗粒、聚氨酯、丙烯酸等，这些材料必须符合国家或行业标准，保证其质量稳定、无毒无害。
在材料的选择上，应根据实际使用环境和要求进行科学搭配，确保合成材料跑道面层的性能和使用寿命。
其次，施工工艺也是确保合成材料跑道面层质量的关键。
在施工过程中，需要严格按照相关标准进行操作，包括基层处理、面层铺设、线条标识等环节，确保每一个环节都符合标准要求。
特别需要注意的是施工过程中的温度和湿度控制，这直接影响着合成材料的粘接效果和稳定性。
另外，合成材料跑道面层的厚度和弹性也是标准中需要考虑的重点。
合成材料跑道面层的厚度应符合相关标准规定，以保证其承载能力和使用寿命。
同时，合成材料跑道面层的弹性也需要符合要求，以确保运动员在跑道上的舒适度和安全性。
此外，合成材料跑道面层的防滑性能和耐磨性也是标准中需要重点考虑的内容。
合成材料跑道面层在使用过程中需要具备良好的防滑性能，以确保运动员在运动过程中不易滑倒受伤。
同时，合成材料跑道面层的耐磨性也需要符合相关标准，以保证其长期使用不会出现破损和老化现象。
最后，合成材料跑道面层的环保性也是制定标准时需要考虑的内容。
合成材料跑道面层的生产和施工过程中应尽量减少对环境的影响，材料的选择和使用应符合环保要求，确保不会对周围环境造成污染。
综上所述，合成材料跑道面层标准涉及材料选择、施工工艺、厚度弹性、防滑耐磨性和环保性等多个方面，只有严格按照标准要求进行生产和施工，才能确保合成材料跑道面层的质量和安全性，为运动员提供良好的运动环境和保障。

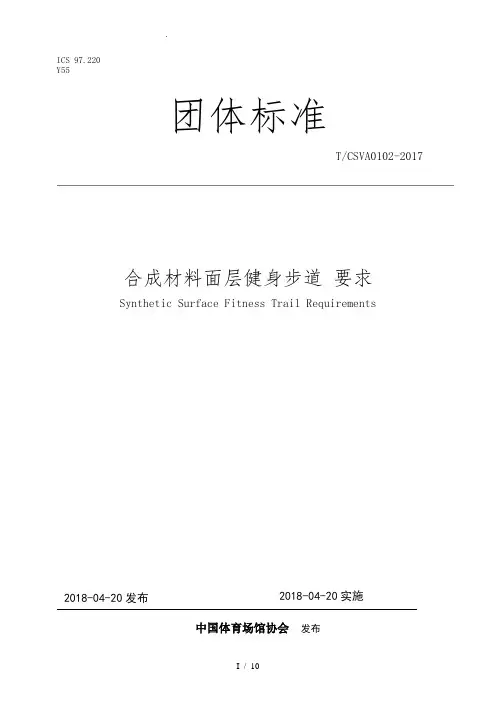

.ICS 97.220Y55团体标准T/CSVA0102-2017合成材料面层健身步道要求Synthetic Surface Fitness Trail Requirements2018-04-20发布 2018-04-20实施中国体育场馆协会发布目次前言II引言III1围12 规性引用文件13 术语和定义14 选址要求25 建立要求26 根底要求27 标识要求28 辅助设施要求39 景观要求310 性能要求311 平安要求512 检测与验收513 交付714 使用说明7合成材料面层健身步道要求1 围本标准规定了合成材料面层城市健身步道的选址要求、建立要求、根底要求、标识要求、辅助设施要求、景观要求、性能要求、平安要求、检测与验收、交付和使用说明。
本标准适用于以合成材料作为面层的健身步道，其他类型的步道可参照执行。
2 规性引用文件以下文件对于本文件的应用是必不可少的。
但凡注日期的引用文件，仅注日期的版本适用于本文件。
但凡不注日期的引用文件，其最新版本〔包括所有的修改单〕适用于本文件。
GB/T 531.1 硫化橡胶或热塑性橡胶压入硬度试验方法第1局部：邵氏硬度计法(邵尔硬度)GB/T 10001.1 标志用公共信息图形符号第1局部：通用符号GB/T 10001.4 标志用公共信息图形符号第4局部：体育运动符号GB/T 10654-2001 高聚物多孔弹性材料拉伸强度和拉断伸长率的测定GB/T 15566.7 公共信息导向系统设置原那么与要求第7局部：运动场所GB/T 16422.2-1999 塑料实验事光源暴露试验方法_第2局部：氙弧灯GB 18587 室装饰装修材料地毯、地毯衬垫与地毯胶粘剂有害物GB/T 22517.6 体育场地使用要求与检验方法第6局部：田径场地GB/T 23991 涂料中可溶性有害元素含量的测定GB/T 29614 硫化橡胶中多环芳烃含量的测定GB/T 29786 电子电气产品中邻苯二甲酸酯的测定气相色谱-质谱联用法GB/T 33345 电子电气产品中短链氯化石蜡的测定气相色谱-质谱法GB 50420 城市绿地设计规CJJ 37-2012 城市道路工程设计规3 术语和定义以下术语和定义适用于本文件。
2018《中小学合成材料面层运动场地》新国标全文
——增加了合成材料面层、现浇型面层、预制型面层、渗水型面层、非渗水型面层、体育用人造草、冲击吸收、垂直变形、拉伸强度、拉断伸长率、抗滑值、耐老化性能、阻燃性能、厚度、挥发性有机化合物、总挥发性有机化合物、非固体原料、固体原料的术语和定义，删除了合成面层、压缩复原率、1 级阻燃的术语和定义；
——增加了分类；
——增加了铺装要求；
——修改了厚度要求；
——增加了物理机械性能中冲击吸收、垂直变形、抗滑值项目及指标要求，删除了硬度(邵A)、压缩复原率、回弹值性能要求，修改了拉伸强度项目及指标要求，修改了拉断伸长率及其指标要求；
——修改了厚度、拉伸强度、拉断伸长率、阻燃性能的试验方法；
——增加了冲击吸收、垂直变形和抗滑值的试验方法；
——增加了人造草面层的物理机械性能要求和试验方法；
——增加了合成材料运动场地面层耐老化性能要求及试验方法；
——增加了除人造草面层以外的合成材料面层中无机填料含量要求及试验方法；
——增加了合成材料面层防滑胶粒及人造草填充合成材料颗粒中高聚物总量要求及试验方法；
——增加了合成材料面层运动场地成品和原料中有害物质限量要求和气味要求及试验方法；
——增加了取样要求；
——增加了检验规则；
——增加了判定规则；。

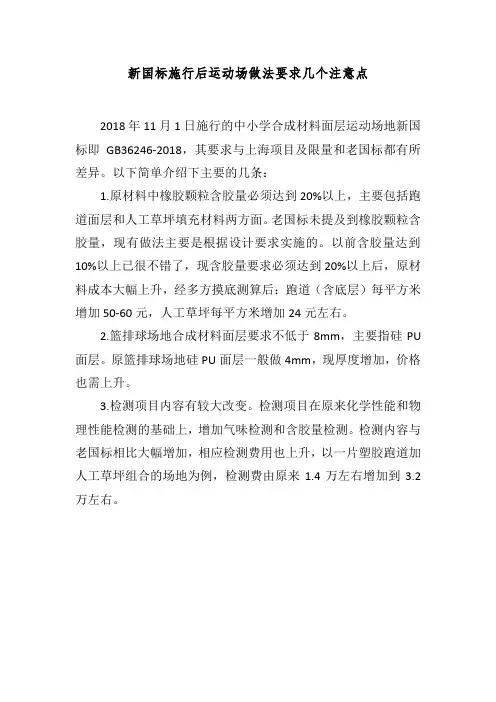

新国标施行后运动场做法要求几个注意点
2018年11月1日施行的中小学合成材料面层运动场地新国标即GB36246-2018，其要求与上海项目及限量和老国标都有所差异。
以下简单介绍下主要的几条：
1.原材料中橡胶颗粒含胶量必须达到20%以上，主要包括跑道面层和人工草坪填充材料两方面。
老国标未提及到橡胶颗粒含胶量，现有做法主要是根据设计要求实施的。
以前含胶量达到10%以上已很不错了，现含胶量要求必须达到20%以上后，原材料成本大幅上升，经多方摸底测算后：跑道（含底层）每平方米增加50-60元，人工草坪每平方米增加24元左右。
2.篮排球场地合成材料面层要求不低于8mm，主要指硅PU 面层。
原篮排球场地硅PU面层一般做4mm，现厚度增加，价格也需上升。
3.检测项目内容有较大改变。
检测项目在原来化学性能和物理性能检测的基础上，增加气味检测和含胶量检测。
检测内容与老国标相比大幅增加，相应检测费用也上升，以一片塑胶跑道加人工草坪组合的场地为例，检测费由原来1.4万左右增加到3.2万左右。
2906运动场地合成材料面层验收要求运动场地合成材料面层作为一种弹性材料，广泛应用于各类室内外运动场地，如篮球场、网球场、羽毛球场等。
在进行运动场地合成材料面层验收时，需要从多个方面进行评估和检验，以确保所施工的运动场地合成材料面层符合相关标准，能够满足使用要求。
以下是运动场地合成材料面层验收的一般要求和注意事项。
一、施工前验收1.施工前要求供应商提供相关的资质证明和材料技术规范，如生产厂家合格证、产品检验报告等。
2.对材料进行抽样检验，包括材料的厚度、颜色、硬度等性能指标。
3.确定基层处理是否符合要求，如是否进行了防水处理、平整度是否达标等。
二、施工过程验收1.严格按照相关标准和规范进行施工过程的监督和检验，确保施工工艺符合要求，包括面层材料的拼接是否牢固、接缝处处理是否平整等。
2.检查施工现场是否按照要求进行保护，以防止其它工程施工对运动场地合成材料面层造成损坏。
三、施工后验收1.对合成材料面层进行全面检验，测量材料的厚度是否符合设计要求。
2.对材料的颜色、光泽度、硬度等进行测量和对比，确保其符合规范要求。
3.检查合成材料的地面平整度和垂直度，是否存在起翘、凹凸等问题。
4.对合成材料的摩擦系数进行测试，以确保其与所使用的鞋类材料相适应，减少运动伤害的发生。
5.验收场地周边设施，如护栏、扶手、围网等，检查其是否安装牢固、符合标准要求。
四、可行性试验1.进行面层的防滑性能测试，以确保运动场地合成材料面层在湿润或大量用水情况下也能提供良好的防滑性能。
2.进行面层的硬度测试，以保证其能够承受常见运动活动的冲击力，同时也不会过硬导致运动伤害。
3.进行面层的耐磨性测试，以保证其使用寿命和经济效益。
以上是运动场地合成材料面层验收的一般要求和注意事项。
在进行验收过程中，应严格按照相关标准和规范进行操作，并委托专业技术人员进行检验和测试。
只有合格的运动场地合成材料面层才能够提供良好的运动体验和保证运动安全。

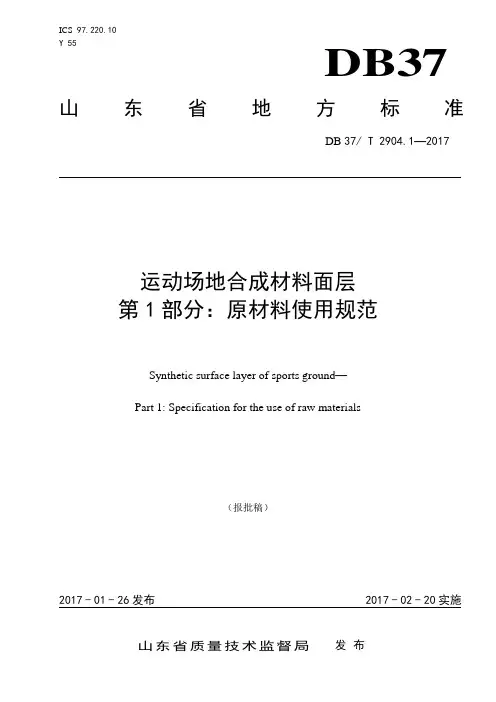

ICS97.220.10Y 55 DB37 山东省地方标准DB 37/ T 2904.1—2017运动场地合成材料面层第1部分：原材料使用规范Synthetic surface layer of sports ground—Part 1: Specification for the use of raw materials（报批稿）2017-01-26发布2017-02-20实施前言本部分按照GB/T 1.1-2009给出的规则起草。
DB37/ T 2904《运动场地合成材料面层》分为四个部分：——第1部分：原材料使用规范；——第2部分：施工要求；——第3部分：验收要求；——第4部分：维护保养指南。
本部分为DB37/ T 2904的第1部分。
本部分由山东省产品质量检验研究院提出。
本部分由山东省质量技术监督局归口。
本部分由山东省产品质量检验研究院组织起草。
本部分起草单位：山东一诺威聚氨酯有限公司、山东东海塑胶有限公司、青岛和谐塑胶有限公司、青岛科兴教育装备有限公司、青岛海晶塑胶铺装有限公司（排名不分先后）。
本部分参与起草单位：淄博世纪联合新型建筑材料有限公司、济南固丰建材科技有限公司、青岛金路通塑胶铺装有限公司、烟台阳光塑胶有限公司、青岛永昌塑业有限公司、山东鲁友体育产业股份有限公司、山东日新体育设施有限公司（排名不分先后）。
本部分主要起草人：李健（主编）、潘朝阳、胡中军、王茂旗、赵秀珍、路玲、丁维铎、徐冰、徐学进、周洋、张清峰、曹子玉、沈琪、李宁。
运动场地合成材料面层第1部分：原材料使用规范1 范围本部分规定了运动场地用合成材料面层原材料的术语和定义、分类、使用物质清单、有害物质限量及检验方法、检验规则和判定规则等。
本部分适用于学校、竞赛、大众健身等运动场地用合成材料面层铺设前进场的原材料及半成品。
本部分仅适用于以聚氨酯、聚脲、聚丙烯酸酯、弹性颗粒为主料的运动场地合成材料面层。
注：除另有规定外，运动场地用合成材料面层原材料的使用应符合本部分规定。
山东省质监局关于批准发布《山东省生态河道评价标准》等10项山东省地方标准的公告2017年第18号山东省质量技术监督局批准《山东省生态河道评价标准》等10项山东省地方标准，现予以公布（见附件）。
附件：《山东省生态河道评价标准》等10项山东省地方标准（不随文件发送）山东省质量技术监督局2017年12月29日序号地方标准编号地方标准名称代替标准号批准日期实施日期1DB37/T3081-2017山东省生态河道评价标准2017-12-292018-01-292DB37/T3082-2017精准扶贫扶贫车间2017-12-292018-01-293DB37/T3083-2017军用饮食供应站建设与运行规范2017-12-292018-01-294DB37/T3084.1-2017政务服务工作规范第1部分：行政许可2017-12-292018-01-295DB37/T3085-2017高致病性猪繁殖与呼吸综合征病毒株和经典毒株的RT-PCR鉴别检测技术2017-12-292018-01-296DB37/T3086-2017猪附红细胞体PCR检测技术2017-12-292018-01-297DB37/T3087-2017猪伪狂犬病病毒gE基因PCR检测技术2017-12-292018-01-298DB37/T3088-2017蓝莓贮藏保鲜技术规程2018-01-299DB37/T3089-2017标准化蜂场建设技术规范2017-12-292018-01-2910DB37/T3090-2017农村生活污水处理技术规范2017-12-29。
合成材料运动场地面层质量控制标准
合成材料运动场地面层质量控制标准是指对合成材料运动场地
面层施工过程中各项工作进行质量监控和管理，确保合成材料运动场地面层质量达到国家标准和设计要求。
具体标准包括以下几个方面： 1. 地坪表面平整度：要求合成材料运动场地面层地坪表面平整度误差不大于3mm/m。
2. 地坪表面硬度：要求合成材料运动场地面层地坪表面硬度不低于85。
3. 地坪表面摩擦系数：要求合成材料运动场地面层地坪表面摩擦系数在湿润状态下不低于0.5，干燥状态下不低于0.6。
4. 地坪表面弹性：要求合成材料运动场地面层地坪表面弹性符合设计要求。
5. 地坪表面耐磨性：要求合成材料运动场地面层地坪表面耐磨性符合设计要求，并经过专业机构的检验合格。
6. 施工过程质量：要求施工过程中各项工作符合相关规范和要求，施工材料符合标准。
以上标准是合成材料运动场地面层质量控制的基本要求，施工过程中应严格遵照，确保合成材料运动场地面层的质量。
- 1 -。
山东塑胶跑道标准
山东塑胶跑道是一种常见的运动场地铺装材料，其标准是保障运动员的安全和比赛公平的重要依据。
山东塑胶跑道标准主要包括材料要求、施工要求和使用要求三个方面。
首先，关于材料要求。
山东塑胶跑道的材料主要包括底层材料、中间层材料和面层材料。
底层材料应选用优质的橡胶颗粒，具有良好的弹性和耐磨性，能够承受运动员的冲击和摩擦。
中间层材料应选用高弹性的橡胶颗粒和环氧树脂，能够有效减震和缓冲，保护运动员的关节和肌肉。
面层材料应选用耐候性好、颜色鲜艳、摩擦系数适中的材料，确保运动员在各种天气条件下都能获得良好的比赛体验。
其次，关于施工要求。
山东塑胶跑道的施工应符合国家相关标准和规范，施工过程中应严格控制材料的质量和施工工艺。
底层材料的铺设应平整牢固，中间层材料的搅拌和铺设应均匀充实，面层材料的涂布和涂刷应均匀一致。
施工现场应保持清洁，杜绝尘土和杂物的侵入，确保施工质量和环境卫生。
最后，关于使用要求。
山东塑胶跑道在使用过程中，应定期进行检查和维护，保持跑道的平整和清洁。
禁止在跑道上进行尖锐物品的拖拉和碾压，避免造成划痕和损坏。
在日常使用中，应注意防火防水，避免油污和化学物品的侵蚀，延长跑道的使用寿命。
总之，山东塑胶跑道标准是保障运动员健康和比赛公平的重要保障，只有严格按照标准要求选择材料、施工和使用，才能确保跑道的质量和安全性。
希望相关单位和个人能够重视山东塑胶跑道标准，为运动员营造良好的比赛环境。
目次1总则 (1)2术语 (2)3基本规定 (4)4原材料与半成品技术要求 (5)5设计 (9)5.1一般规定 (9)5.2跑道基层设计 (9)5.3跑道面层设计 (9)6施工 (11)6.1一般规定 (11)6.2跑道基层施工 (11)6.3跑道面层施工 (14)7验收 (17)7.1一般规定 (17)7.2跑道基层验收 (17)7.3跑道面层验收 (17)7.4抽样及判定 (19)7.5检测方法 (20)8场地管理和维护保养 (23)附录A检测样块制备 (24)附录B固体材料有害物质检测前处理方法 (25)本规程用词说明 (26)1总则1.0.1为规范山东省室外塑胶跑道的工程质量，并做到技术先进、经济合理、环境友好、安全适用、确保质量，制定本规程。
1.0.2本规程适用于山东省新建、扩建和改建的教学、竞赛和健身用室外塑胶跑道的设计、选材、施工、验收和管理维护，其他的塑胶跑道根据材料类型和施工工艺参照本规程执行。
1.0.3室外塑胶跑道的质量控制除应符合本规程外，尚应符合国家现行有关标准的规定。
2术语2.0.1塑胶跑道面层plastic running track surface铺装在沥青混凝土或水泥混凝土等基层上的高分子合成材料跑道面层。
2.0.2现浇型跑道面层in-situ casting running track surface将高分子原料和其他原料在现场浇注铺装的跑道面层。
2.0.3预制型跑道面层prefabricated running track surface按一定的生产工艺流程将高分子合成材料预先制备成一定厚度的卷材或块材，至现场粘结或拼装的跑道面层。
2.0.4渗水型跑道面层permeable running track surface具有孔隙结构，水在面层上除存在表面径流外，还存在渗透面层流动形式的合成材料跑道面层。
2.0.5非渗水型跑道面层non-permeable running track surface具有密实结构，水在面层上只存在表面径流的合成材料跑道面层。
胜景学校运动场混合型塑胶场地技术参数13mm混合型塑胶，必须严格执行2017年第3号《运动场地合成材料面层原材料使用规范》等6项山东省地方标准的相关规定。
并且所用材料必须符合国家环保标准。
材料：聚氨酯必须是环保无毒产品。
铺设前，基础必须找平处理。
混合型塑胶面层，底层摊铺厚度10mm，采用聚氨酯甲乙组份（色浆：预聚体）配合比例为1:4，添加彩色胶粒（EPDM颗粒）的比例小于等于25%。
面层单组份胶水与粒径为3mm防滑颗粒。
材料聚氨酯胶与颗粒配比按1:1的比例进行，最终厚度为13mm；面层喷涂施工工艺，胶料用量不低于2kg/㎡。
物理性能：冲击吸收/% 35-50 垂直变形/mm 0.6-2.5拉伸强度/MPa ≥0.5 拉断伸长率/% ≥40阻燃性 I级抗滑值指标(BPN,20℃) ≥47 有害物质限量：外观：弯折180度不得有裂痕或分层现象；防滑层与底胶层粘合牢固、均匀；接缝平直、无明显凹凸现象；环保无公害，不褪色，不掉颗粒,表面色泽均匀、耐久，颜色保持5年以上。
标志线：标志线应清晰，不反光，无明显虚边、与面层粘合牢固，每1-2年划一次线。
各标志线位置距终点线间的距离长度不允许出现负差，其正差应小于1/10000。
坡度：塑胶跑道的横向坡度不大于7：1000；纵向坡度不大于3：1000；并向跑道内倾斜。
样块要求：样块一块，大小50cm*50cm，固化14天以上，不得有彩色、香味或其他可识别生产厂商的标示性标记，拟定中标人的样块进行封存检验。
耐久性能：面层材料在标准老化箱内加速老化试验168小时后，拉伸强度和拉断伸长率满足物理性能标准要求。
供货时必须提供原材料（聚氨酯胶水、EPDM彩色橡胶颗粒、橡胶等必须是同一厂家）的环保性能山东质检院出具的检测报告。
用途：用于学生活动与上课使用。
胜景学校运动场人工草坪技术参数具体技术要求如下：执行GB/T20394-2013（1）国际知名品牌草丝，国内编织草坪；草丝的规格尺寸偏差不超出国标规定偏差。
ICS97.220.10Y 55 DB37 山东省地方标准DB 37/ T 2905—2017运动场地合成材料面层施工要求Synthetic surface layer of sports ground—Construction requirements2017-02-21发布2017-03-21实施前言本标准按照GB/T 1.1-2009给出的规则起草。
本标准由山东省体育局和山东省教育厅提出。
本标准由山东省体育局和山东省教育厅归口。
本标准由山东省产品质量检验研究院组织起草。
本标准起草单位：山东东海集团有限公司、青岛科兴教育装备有限公司、山东一诺威聚氨酯股份有限公司、青岛金路通塑胶铺装有限公司、青岛海晶塑胶铺装有限公司、山东日新体育设施有限公司、山东泰山体育工程有限公司（排名不分先后）。
本标准参与起草单位：烟台阳光塑胶有限公司、青岛昌洲建筑工程有限公司、青岛和谐塑胶有限公司、青岛海化塑胶铺装有限公司、青岛永昌塑业有限公司、泰安安德地坪工程有限公司、青岛绿苑塑胶铺装工程有限公司、山东奥森体育产业有限公司、山东金森林体育产业有限公司、山东浩天体育设施有限公司、青岛永康体育设施有限公司、青岛神鹿塑胶铺装有限公司（排名不分先后）。
本标准主要起草人：王茂旗（主编）、潘朝阳、卞志勇、孙清峰、徐冰、赵秀珍、曹子玉、徐学进、马玉萍、胡中军、赵立义、周洋、贾宏源、王永杰、汤振宇、赵凤华、姜浩、王仕建、李世荣。
运动场地合成材料面层施工要求1 范围本标准规定了运动场地合成材料面层施工过程的相关术语和定义、基础层要求、一般规定、施工工艺、定位划线、文明施工。
本标准适用于学校、竞赛、大众健身等运动场地合成材料面层的施工，其他类似工程可参照使用。
本标准适用于以聚氨酯、聚脲、聚丙烯酸酯、弹性颗粒为主料的运动场地合成材料面层。
注：除另有规定外，运动场地合成材料面层的施工应符合本标准要求。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 50666 混凝土结构工程施工规范GB 51004 建筑地基基础工程施工规范JTG/T F30 公路水泥混凝土路面施工技术细则JTG F40 公路沥青路面施工技术规范DB37/T 2904 运动场地合成材料面层原材料使用规范3 术语和定义下列术语和定义适用于本文件。
基础层base layer设在合成材料面层之下与合成材料面层接触的结构层，主要承受由面层传递的荷载，具有防水、防止面层变形等作用。
4 基础层要求4.1 基础层有害物质不得对面层质量产生不利影响，中小学及幼儿园运动场地合成材料面层禁止使用煤焦油沥青做基础。
4.2 场地应有良好的排水性能，不得有积水。
4.3 应符合GB 50666、GB 51004、JTG/T F30、JTG F40、国际田径协会联合会规定等相关的要求。
5 一般规定5.1 合成材料面层运动场地应由具有设计经验和相应业绩的设计单位进行设计。
5.2 承担运动场地合成材料面层施工的单位应具备相应的施工经验，具有完善的工程质量管理体系、安全管理体系及质量检验制度。
5.3 按第四章要求进行基础层验收。
5.4 合成材料面层施工时，施工的环境温度不低于5 ℃。
五级风及以上、雨天和雨后场地潮湿的环境条件下，不应进行面层施工。
5.5 中小学及幼儿园运动场地合成材料面层所用原材料必须在DB37/ T 2904中表1清单内，并且整个施工过程中不得产生明显气味，不得影响正常教育教学活动。
5.6 铺设底胶前准备工作。
5.6.1 设计和施工单位应对运动场地合成材料面层设计图纸进行会审和技术及安全交底。
5.6.2 铺设底胶前需先将基础清扫干净，表面无砂砾、杂物。
5.6.3 按照工艺要求测量出高程、施工线的位置，放好施工线。
5.6.4 确定水电源位置，按规范搭接水电，确保安全。
5.6.5 清点原料，按实际丈量面积计算每日用料量。
5.6.6 确定原材料进出通道和码放场地，所用材料应注明主要组成成分，施工现场不允许添加配方以外的任何材料。
5.6.7 确定配料工作台面，要求地面平坦、坚实，并做好防污染措施。
5.6.8 按照最优化原则尽可能缩短物料运输距离，并确定先后远近施工顺序。
5.6.9 应有满足施工要求的机械设备，施工前检查工具和搅拌运输机机械性能状况，要求试机一遍，按该工程实况进行操作。
5.6.10 水泥混凝土应做好防水处理，必要时可对水泥混凝土基础用3%～5%的草酸溶液或专用清洗液进行清洗，以中和水泥混凝土表面的碱性，保证合成材料面层与混凝土面层的粘结性。
5.7 施工过程中应及时清理施工、配料、搅拌场地，保持配料场地及周围平整、干净。
6 施工工艺山东省常见的运动场地合成材料面层有五种（不限于五种）：透气型合成材料面层、混合型合成材料面层、全塑型合成材料面层、复合型合成材料面层、预制型合成材料面层。
具体的施工工艺详见附录A～附录E（施工工艺涉及的仅是常规工艺，在保证安全文明施工的前提下，鼓励创新）。
7 定位划线按照相应场地的定位划线规定执行。
8 文明施工8.1 施工单位应组织人员进行安全文明施工教育。
8.2 特种作业人员需持证上岗。
8.3 现场施工人员应佩戴必要的防护器具。
8.4 所有物料机具均按施工总平面布置图所确定的区域堆放整齐，并在区域内显眼处挂标，临设料房和机具要做好防潮、防漏、防火工作。
8.5 现场应设置必要的安全警示标志。
8.6 现场使用的易挥发溶剂的管理应符合国家有关管理规定。
8.7 施工期间应避免或减少对周边环境的影响，必要时应在施工现场周围设立防护栏，不得影响正常教育教学活动。
8.8 施工完成后应对现场全面清理，做到文明施工、文明撤离。
8.9 除以上要求外，也应符合法律法规、各部门的相关规定等。
附录 A（资料性附录）透气型合成材料面层施工工艺A.1 底胶摊铺A.1.1 底胶混合搅拌A.1.1.1 材料搅拌场所应铺设胶布或塑料布，避免沾污地面损及施工品质及影响环境清洁。
A.1.1.2 搅拌设备的容量为搅拌量的1.5～2倍，使用前搅拌设备应干燥清洁。
A.1.1.3 材料需要量根据搅拌设备的容量确定，然后按配比用磅秤准确称量。
A.1.1.4 混合材料时应先倒入弹性颗粒，开机搅拌之后，按配比倒入适量单组分胶体主料并使其彻底搅拌均匀。
A.1.1.5 搅拌时应避免水分直接进入搅拌设备。
A.1.1.6 搅拌均匀的基材混合料应及时运送到作业区。
A.1.1.7 及时记录每次投料数量、搅拌时间，每班组当天汇总总结。
A.1.1.8 步骤：放料→称量→投料→搅拌→出料。
A.1.2 底胶的机械摊铺A.1.2.1 检查并调整摊铺机调节器高度，对施工面四周用板材进行封堵，并作手工包边处理。
A.1.2.2 将搅拌均匀基材倒入摊铺机进料区域。
A.1.2.3 机械有效宽度两侧出现漏料时应及时手工补料，并清理余料和洒落料。
A.1.2.4 边角处和排水孔位置用镘刀进行小角度批刮，并及时添加或减除胶料，避免凹陷或凸起。
A.1.2.5 摊铺机每前进3000～5000 mm距离后，检查人员用钢直尺测量基材厚度，厚度控制在≥10 mm。
A.1.2.6 排水孔下部用玻璃纤维网格布垫底，以利于排水。
A.1.2.7 及时清除溅落在基材完成面上的杂物。
A.1.2.8 前后班组的作业面交接处需用镘刀作接缝处理，做到基本无高差。
A.1.2.9 确定收口位置，并提前贴好胶带。
A.1.2.10 当全部基材摊铺完毕后需及时清除胶带。
A.1.3 局部修整A.1.3.1 纵向和横向施工接缝及不平处需用专用平面磨光机磨平，直至基本无高差。
A.1.3.2 局部毛刺和未清理已固化的洒落料同样需用磨光机磨平。
A.1.3.3 内、外侧余料需及时清理。
A.1.3.4 外包角角度应一致，控制在45°左右，外侧边线线迹清晰。
A.1.4 人工摊铺面积较小或无法使用机械摊铺的场地，可采用人工摊铺，技术要求与质量标准同机械摊铺。
A.2 面胶铺设A.2.1 确定当日当班工作量，将弹性颗粒（Φ5mm以下）、细料（Φ0.5～1.5 mm）及胶体主料按当班需要的数量运到作业面周边区域，并确定当日温度、湿度等气候条件。
A.2.2 将材料依次倒入搅拌设备进行搅拌，要求一组一搅，随搅随用。
A.2.3 将搅拌均匀的喷涂料倒入喷涂机料斗，并同时开启搅拌送料装置。
A.2.4 当喷涂机运转正常后开启喷枪，并控制喷射角度68～80°。
A.2.5 喷涂作业要求连续供料、连续喷涂，作业人员要求高度协调。
喷涂方向为面向作业区倒退，喷枪呈扇面左右摇摆以利自我检查和均匀洒落。
A.2.6 反向喷涂时需有专人从不同光线角度检查面层表面材料的均匀度及时反馈给作业人员，避免漏喷和不匀。
A.2.7 面胶厚度不应小于3 mm。
A.3 划线A.3.1 田径场地A.3.1.1 按照现行的田径场地设施标准准确测量出工艺线的位置，然后用油漆喷刷。
A.3.1.2 复验并找出原场地圆心和定位标志桩。
A.3.1.3 再次清理面层，用吹风机吹净杂物。
A.3.1.4 严格按照国际田径联合会（IAAF）标准田径场标线规范进行标线。
A.3.1.5 定出点位线，用颜料弹出线迹，再用聚氨酯专用标线漆喷出白线，线宽为50 mm，要求线条清晰，无明显接缝，无毛边。
A.3.2 其他场地根据场地的使用功能按相应的划线规则进行划线。
附录 B（资料性附录）混合型合成材料面层施工工艺B.1 底胶摊铺B.1.1 底胶混合搅拌B.1.1.1 材料搅拌场所应铺设胶布或塑料布，避免沾污地面损及施工品质及影响环境清洁。
B.1.1.2 搅拌设备的容量为搅拌量的1.5～2倍，使用前搅拌设备应干燥清洁。
B.1.1.3 材料需要量根据搅拌设备的容量确定，然后按配比用磅秤准确称量。
B.1.1.4 混合材料时应先按配比倒入浆料，并开机搅拌均匀之后，按质量比倒入不大于25%的弹性颗粒并使其彻底搅拌均匀。
B.1.1.5 搅拌时应避免水分直接进入搅拌设备。
B.1.1.6 搅拌均匀的混合料应及时运送到作业区。
B.1.1.7 及时记录每次投料数量、搅拌时间，每班组当天汇总总结。
B.1.1.8 步骤：放料→称量→投料→搅拌→出料。
B.1.2 底胶铺设B.1.2.1 铺设底胶之前先将地基基础清扫干净，准备好施工工具。
B.1.2.2 按照工艺要求测量出施工线的位置，放好施工线。
B.1.2.3 铺设时由场地一侧开始，按场地宽度一次性刮胶。
B.1.2.4 铺设时速度均匀，及时对露底、凹陷、凸起处进行补胶或刮平。
B.1.2.5 成胶后，对全场进行检查，以保证底胶铺设符合规范及设计的厚度和平整度。
