弹簧管压力表选型、安装和使用、维护规程

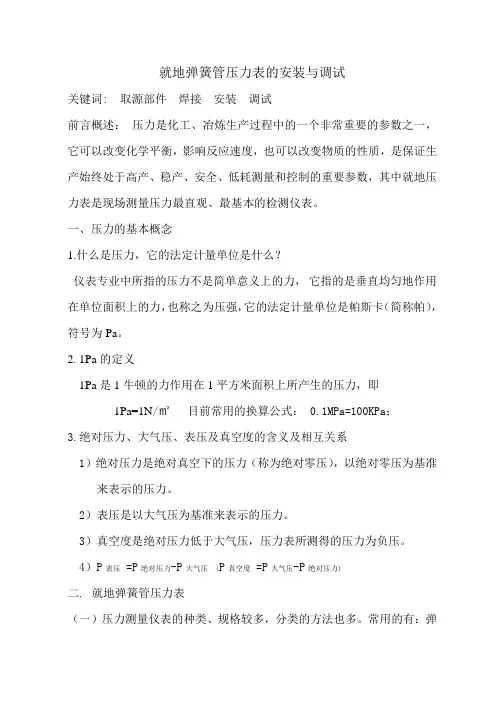

就地弹簧管压力表的安装与调试关键词: 取源部件焊接安装调试前言概述：压力是化工、冶炼生产过程中的一个非常重要的参数之一，它可以改变化学平衡，影响反应速度，也可以改变物质的性质，是保证生产始终处于高产、稳产、安全、低耗测量和控制的重要参数，其中就地压力表是现场测量压力最直观、最基本的检测仪表。

一、压力的基本概念1.什么是压力，它的法定计量单位是什么？仪表专业中所指的压力不是简单意义上的力，它指的是垂直均匀地作用在单位面积上的力，也称之为压强，它的法定计量单位是帕斯卡（简称帕），符号为Pa。

2. 1Pa的定义1Pa是1牛顿的力作用在1平方米面积上所产生的压力，即1Pa=1N/㎡目前常用的换算公式： 0.1MPa=100KPa；3.绝对压力、大气压、表压及真空度的含义及相互关系1）绝对压力是绝对真空下的压力（称为绝对零压），以绝对零压为基准来表示的压力。

2）表压是以大气压为基准来表示的压力。

3）真空度是绝对压力低于大气压，压力表所测得的压力为负压。

4）P表压 =P绝对压力-P大气压 (P真空度 =P大气压-P绝对压力)二.就地弹簧管压力表（一）压力测量仪表的种类、规格较多，分类的方法也多。

常用的有：弹簧管压力表、隔膜压力表、耐震压力表等，按仪表的工作原理划分，其中就地弹簧管压力表是属于压力测量范围宽，应用最普遍、最直观的一种弹性式压力计。

（二）就地弹簧管压力表的安装1.压力表取源部件的安装（安装条件）压力表取源部件有两类。

一类是取压短节，也就是一段短管。

用来焊接管道上的取压点和取压阀门。

另一类是外螺纹短节．即一端有外螺纹，一般是G1/2，一端没有螺纹。

在管道上确定取压点后．把没有螺纹的一端焊在管道上的压力点(立开孔)，有螺纹的一端便直接拧上内螺纹截止阀(一次阀)即可。

不管采用哪一种形式取压，压力取源部件安装必须符合下列条件：1）取压部件的安装位置应选在介质流速稳定的地方。

2）压力取源部件与温度取源部件在同一管段上时，压力取源部件应在温度取源部件的上游侧。

压力表弹簧压力表安全操作及保养规程压力表弹簧压力表简介压力表弹簧压力表是一种广泛应用于工业现场的压力检测设备，其采用钢质外壳，内部装有弹簧，测量被测压力的大小。

它主要应用于蒸汽、液体、气体等压力的测量。

安全操作规程安装压力表弹簧压力表的安装要求必须在符合国家规定的工作范围内，以免瞬间超负荷或造成气泡、爆炸等危险情况。

在安装过程中，应严格遵守以下要求：1.在安装过程中，要注意压力表弹簧压力表的指针方向和工作压力范围是否一致。

2.在安装过程中，要确保被测介质与压力表弹簧压力表的材料相兼容，并且不能对压力表弹簧压力表的正常使用造成影响。

3.在安装过程中，要注意安装位置的选取，尽量避免安装在震动、潮湿或高温、高压等环境下。

4.在安装过程中，要确保与介质接触的管件和接头无泄漏，确保精度和可靠性。

工作操作1.在使用过程中，应该尽量避免压力表弹簧压力表接受过大的冲击或振动，保证压力表弹簧压力表工作的稳定性。

2.在使用过程中，不得随意调整压力表弹簧压力表指针或修改其他参数，以免影响其正常使用。

3.在使用过程中，定期检查压力表弹簧压力表的工作状态，确保精度和可靠性。

4.在使用过程中，必要时需要进行清洗和维护，保证正常使用。

废弃处理压力表弹簧压力表属于特殊设备，不能直接进行废弃处理。

安全、环保、合规的废弃处理方法是将设备交由专业废弃处理机构进行处理。

保养规程1.压力表弹簧压力表在使用过程中需要定期检查，并应定期清洗并检查仪器零部件的损坏情况。

2.每一次清洗后都要进行测试，以验证测量范围和相对误差是否在规定范围内。

3.检测测量范围时，采用跨度检测或率定方法，测量误差应符合安全标准。

4.检测完毕后，应考虑对压力表弹簧压力表的承受量进行适当的调整，以保证正常使用。

总结压力表弹簧压力表是一种广泛应用于工业现场的压力检测设备，其重要性不言而喻。

在使用过程中，要严格遵守操作规程和保养规程，确保设备的精度和可靠性，以保障工业现场的安全生产。

压力表安装、维护操作规程1 范围本规程适应于西部管道所有压力表。

2 概述压力表是石油化工最常用的压力检测仪表，按精度等级分可以分为普通压力表和精密压力表，0.6级以上的为精密压力表，0.6级以下的为普通压力表；按材质可分为普通弹簧管压力表和全不锈钢压力弹簧管压力表；根据使用的场合不同可以分为普通压力表和耐震压力表等。

西部管道管线主要使用1.5级全不锈钢压力弹簧管压力表和耐震全不锈钢压力弹簧管压力表两种。

3 工作原理压力表弹簧管在压力和真空作用下，产生弹性变形引起管端位移，其位移通过机械传动机构进行放大，传递给指示装置，再由指针在刻有法定计量单位的分度盘上指出被测压力或真空量值。

4 使用中注意事项4.1 在测量范围内,示值误差,不应大于允许误差,（允许误差 =±精度×量程％）。

4.2 在测量范围内，回程误差应不大于允许误差绝对值。

4.3 轻敲位移，轻敲表壳后,指针示值变动量应不大允许误差绝对值的1/2。

4.4 外观1.压力表的零部件装配应牢固,无松动现象。

2.压力表安全孔上应有防尘装置，当发现防尘橡胶盖脱落时要重新安好。

3.玻璃应无色透明,不应有妨碍读数的缺陷和损伤。

4.分度盘应平整光洁,各标志应清晰可辨。

4.5 巡检中发现压力表有渗漏情况，应关闭压力表根部阀，汇报处理。

5 对压力表的选用要求5.1 选用的压力表，必须与压力容器内的介质相适应。

5.2 低压容器使用的压力表精度不应低于 2.5 级中压及高压容器使用的压力表精度不应低于 1.5级。

5.3 压力表盘刻度极限值应为最高工作压力的 1.5～3.0倍，最好选用2倍。

表盘直径不应小于l00mm。

压力表的校验和维护应符合国家计量部门的有关规定。

压力表安装前应进行校验，在刻度盘上应划出指示最高工作压力的红线，注明下次校验日期。

压力表校验后应加铅封。

6 压力表的安装要求6.1 装设位置应便于操作人员观察和清洗，且应避免受到辐射热、冻结或震动的不利影响；6.2 压力表与压力容器之间，应装设三通旋塞或针型阀；三通旋塞或针型阀上应有开启标记和锁紧装置压力表与压力容器之间，不得连接其他用途的任何配件或接管；6.3 用于水蒸汽介质的压力表，在压力表与压力容器之间应装有存水弯管。

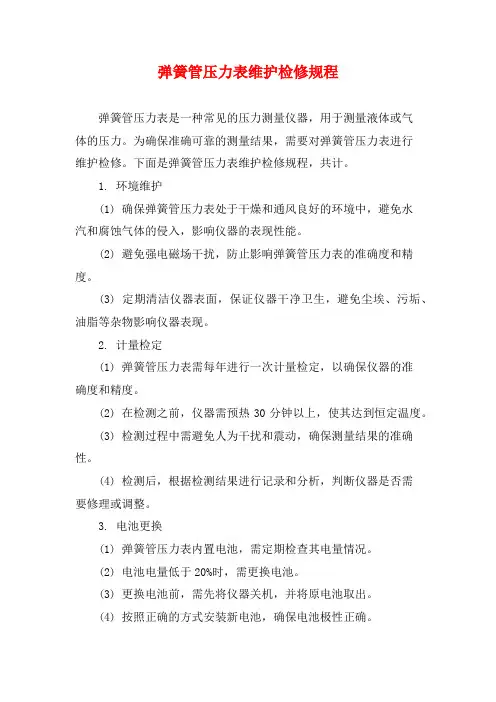

弹簧管压力表维护检修规程弹簧管压力表是一种常见的压力测量仪器，用于测量液体或气体的压力。

为确保准确可靠的测量结果，需要对弹簧管压力表进行维护检修。

下面是弹簧管压力表维护检修规程，共计。

1. 环境维护(1) 确保弹簧管压力表处于干燥和通风良好的环境中，避免水汽和腐蚀气体的侵入，影响仪器的表现性能。

(2) 避免强电磁场干扰，防止影响弹簧管压力表的准确度和精度。

(3) 定期清洁仪器表面，保证仪器干净卫生，避免尘埃、污垢、油脂等杂物影响仪器表现。

2. 计量检定(1) 弹簧管压力表需每年进行一次计量检定，以确保仪器的准确度和精度。

(2) 在检测之前，仪器需预热30分钟以上，使其达到恒定温度。

(3) 检测过程中需避免人为干扰和震动，确保测量结果的准确性。

(4) 检测后，根据检测结果进行记录和分析，判断仪器是否需要修理或调整。

3. 电池更换(1) 弹簧管压力表内置电池，需定期检查其电量情况。

(2) 电池电量低于20%时，需更换电池。

(3) 更换电池前，需先将仪器关机，并将原电池取出。

(4) 按照正确的方式安装新电池，确保电池极性正确。

(5) 更换电池后，需重新校准仪器，以确保其准确性。

4. 清洁维护(1) 弹簧管压力表测量部位需定期清洁，避免油脂和污垢等杂物影响测量准确性。

(2) 清洁时需使用软布和少量清洗剂，切勿使用强酸碱或有机溶剂。

(3) 在清洁过程中需注意保护仪器的橡胶密封圈和其他易损部件。

(4) 定期给弹簧管压力表加油，以保持良好的润滑情况。

5. 储存保养(1) 弹簧管压力表在长时间不使用时，需进行储存保养。

(2) 在储存时，需放置于干燥通风的环境中，远离化学腐蚀剂和强电磁场。

(3) 定期检查仪器状态，确保仪器不受潮、生锈等影响。

(4) 在储存之前，需清洁和加油，以保护仪器和延长使用寿命。

以上是弹簧管压力表的维护检修规程，希望能对使用者提供帮助，确保仪器的准确性和持久稳定。

弹簧管式压力表使用方法及注意事项1. 弹簧管式压力表的概述弹簧管式压力表是一种常用的测量和监测压力的工具，它由弹簧、管道和指针组成。

它的工作原理是通过弹簧的伸缩变化来反映被测介质的压力，并通过指针指示器显示出来。

2. 使用方法以下是使用弹簧管式压力表的步骤：步骤1：选择合适的弹簧管式压力表根据被测介质的性质、工作温度和压力范围来选择合适的弹簧管式压力表。

确保所选压力表能够满足实际需求。

步骤2：安装弹簧管式压力表将弹簧管式压力表与被测介质连接起来，确保连接处密封可靠。

在安装过程中，需要注意以下几点： - 确保连接处无泄漏，可以使用密封胶或垫片来增加密封效果。

- 确保连接处无杂质，避免对弹簧管式压力表造成损坏或误差。

步骤3：调整零点在使用弹簧管式压力表之前，需要进行零点调整。

具体操作方法如下： 1. 将弹簧管式压力表放置在无压状态下，确保指针指向刻度零点。

2. 如果指针未指向零点，则可以通过调节调零螺钉来进行微调，直到指针准确指向零点为止。

步骤4：读取压力数值当被测介质施加压力时，弹簧会发生伸缩变化，指针也会相应移动。

通过读取指针所指位置的刻度值，即可得到被测介质的压力数值。

步骤5：记录和维护使用弹簧管式压力表后，需要及时记录测量结果，并进行维护保养。

以下是一些注意事项： - 定期检查和校准弹簧管式压力表，确保其准确性和可靠性。

- 避免过高或过低的压力对弹簧管式压力表造成损坏。

- 避免强烈震动和冲击，以免影响弹簧管式压力表的测量精度。

- 避免弹簧管式压力表长时间暴露在高温或腐蚀性介质中，以免影响其使用寿命。

3. 注意事项在使用弹簧管式压力表时，需要注意以下事项：注意事项1：安全操作•在使用过程中，应遵循相关安全操作规程，确保人身安全和设备完整。

•在测量高压介质时，需要采取相应的防护措施，避免意外发生。

注意事项2：正确存放和携带•弹簧管式压力表在存放和携带时，应保持干燥清洁，并避免受到外界冲击和挤压。

单圈弹簧管压力表测量范围（量程）以下（MPa）压力表：0～0.06；0～0.1；0～0.16；0～0.25；0～0.4；0～0.6；0～1；0～1.6；0～2.5；0～4；0～6；0～10；0～16；0～25；0～40；0～60；0～80；0～100；0～160真空表：-0.1～0真空压力表：-0.1～0.06；-0.1～0.15；-0.1～0.3；-0.1～0.5；-0.1～0.9；-0.1～1.5；-0.1～2.4压力表量程和精度选择方法和安装和使用要求1、压力表量程选择；应依据锅炉工作压力来选择，量程刻度极限值应为工作压力1.5～3.0倍，最好是2倍。

在工业锅炉中，实际情况是锅炉实际运行时工作压力总是比铭牌上额定压力要低，工业蒸汽锅炉和热水采暖锅炉均是如此。

比如4t/h蒸汽锅炉，额定压力为1MPa，制造厂如按1.5倍来配置压力表，应配置1.6MPa量程压力表。

若用户因为生产工艺需要，实际运行在0.5MPa压力下即能满足工艺要求，这时运行量程，压力表指针就指在量程三分之一不到位置，指针转过角度很小，即选择压力表量程太大。

热水锅炉亦是如此，比如采暖锅炉额定压力为0.7MPa，配置压力表应为1MPa或1.6MPa，如配置1MPa压力表，怕在水压试验时使压力表过载，于是便配置量程为1.6MPa压力表。

实际运行时，只要0．2MPa就能满足采暖要求，压力表指针指在量程八分之一位置，极难使人相信压力表正确性和灵敏性。

为处理上述问题，应采取两种压力表，即在水压试验时，采取锅炉厂按额定压力配置压力表；在日常运行时按实际工作压力2倍来配置压力表。

如工作压力为0.2MPa，即配用0.4MPa量程压力表。

这么指针在刻度盘中间位置，垂直向上。

安全阀起座压力也是按工作压力来调整，压力表仍有足够裕度应付超压指示。

2、选择压力表精度应符合下列要求：1）锅炉工作压力小于2.5MPa锅炉，压力表精度不应低于2.5级；工作压力≥2．5MPa锅炉，压力表精度不应低于1.5级；工作压力>14MPa锅炉，压力表精度应为1级。

浅谈弹簧管式一般压力表选用、安装及注意事项摘要：该文就弹簧管式一般压力表（以下简称压力表）在选用、安装、使用和维护保养等方面应注意的问题进行探讨，以期为使用单位和个人选用、安装和使用压力表提供帮助。

关键词：压力表选用安装维护保养压力表结构简单、成本低廉，能比较简单快速地显示出各个工序环节的压力变化，反映产品或介质流程中的条件形成，监测工业生产过程中的安全状态，因而广泛应用于工业生产、科研和日常生活的各个领域。

然而，在实际生产中，压力表普遍存在着不受重视甚至被忽视的现象，使用频繁、维护不当、应用环境条件差，因此使用中损坏相当严重。

正确选用、合理安装与并在使用中适当维护保养（包括改善压力表使用环境），不仅能延长压力表的使用寿命，确保压力示值准确，可以提前预防灾难性事故发生。

1 当前压力表存在的主要问题一是国有大型压力表厂纷纷破产或重组，目前大多为联营小厂，部分厂家盲目地想办法提高自己经济利益，从而降低了压力表的质量。

二是安装配置不规范。

现行规程规范对压力表的配置、安装、使用、维护、检定等均有明确要求，而实际装配时随意减少次要部位或双（多）表监控处的设置数量，外形尺寸、量程不符合工作要求，易燃、易爆、有毒、腐蚀等特殊环境没有采用特殊压力表。

三是使用维护不重视。

没有定期进行检查、清洗，无使用记录；压力表存在指针不回零位或波动严重，防爆孔保护膜脱落，表盘腐蚀、脏污或玻璃破碎等现象。

四是使用频繁，应用环境条件差。

例如弹簧管因长期处于高温和高压环境导致变形，这些变形在一次工作中是可以恢复的，但随着工作时间的增加就会产生永久变形；压力表长期处于内部较高压力和温度，而外界则是低温甚至遭到冰冻的状态，严重影响其灵敏度；生产过程中的震动亦会影响弹簧管和指针的灵敏度和准确度。

五是弹簧管和游丝这两个灵敏度较高的部件，长期处于极限或接近极限工作的状态，超负荷工作导致弹性减弱或丧失，甚至产生永久变形。

六是压力表超检定周期使用现象严重，新购压力表首检率低。

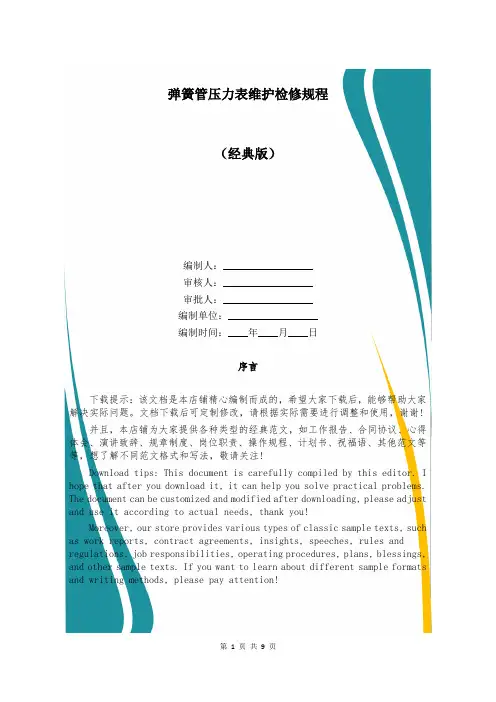

弹簧管压力表维护检修规程（经典版）编制人：__________________审核人：__________________审批人：__________________编制单位：__________________编制时间：____年____月____日序言下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!并且，本店铺为大家提供各种类型的经典范文，如工作报告、合同协议、心得体会、演讲致辞、规章制度、岗位职责、操作规程、计划书、祝福语、其他范文等等，想了解不同范文格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!Moreover, our store provides various types of classic sample texts, such as work reports, contract agreements, insights, speeches, rules and regulations, job responsibilities, operating procedures, plans, blessings, and other sample texts. If you want to learn about different sample formats and writing methods, please pay attention!弹簧管压力表维护检修规程1、总则1.1主题内容与适用范围本规程规定了弹簧管压力表的维护、检修、投运及其安全注意事项的具体技术要求和实施程序。
