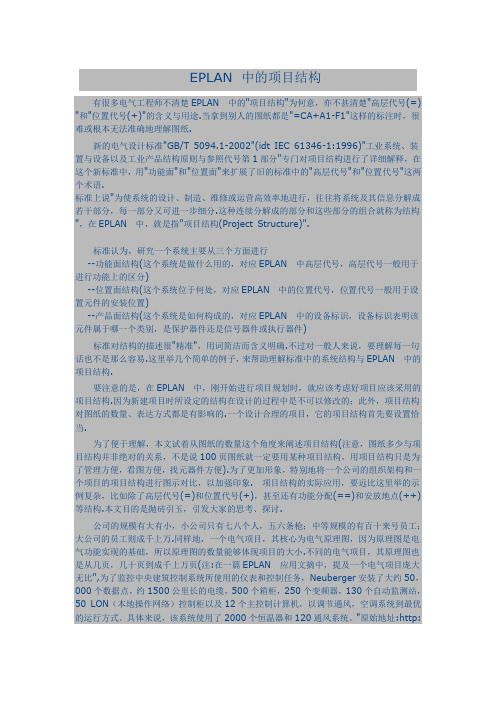

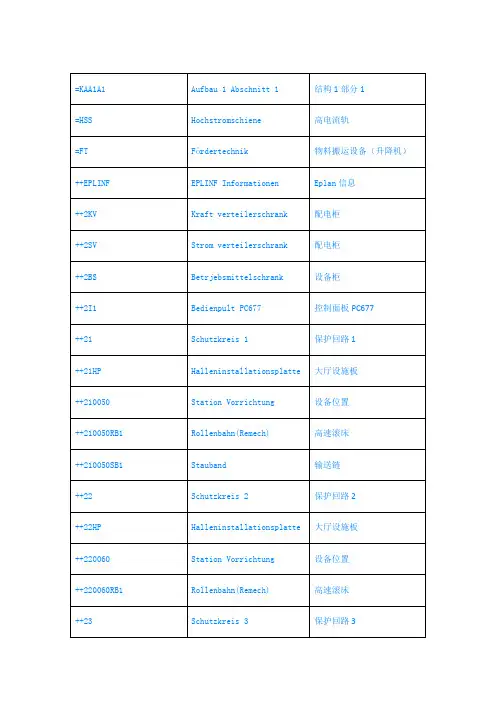

再谈EPLAN 中的项目结构——转自曹大平汉化工作室有很多电气工程师不清楚EPLAN 中的"项目结构"为何意，亦不甚清楚"高层代号(=)"和"位置代号(+)"的含义与用途.当拿到别人的图纸都是"=CA+A1-F1"这样的标注时，很难或根本无法准确地理解图纸.新的电气设计标准"GB/T 5094.1-2002"(idt IEC 61346-1:1996)"工业系统、装置与设备以及工业产品结构原则与参照代号第1部分"专门对项目结构进行了详细解释，在这个新标准中，用"功能面"和"位置面"来扩展了旧的标准中的"高层代号"和"位置代号"这两个术语. 标准上说"为使系统的设计、制造、维修或运营高效率地进行，往往将系统及其信息分解成若干部分，每一部分又可进一步细分.这种连续分解成的部分和这些部分的组合就称为结构"，在EPLAN 中，就是指"项目结构(Project Structure)".标准认为，研究一个系统主要从三个方面进行--功能面结构(这个系统是做什么用的，对应EPLAN 中高层代号，高层代号一般用于进行功能上的区分)--位置面结构(这个系统位于何处，对应EPLAN 中的位置代号，位置代号一般用于设置元件的安装位置)--产品面结构(这个系统是如何构成的，对应EPLAN 中的设备标识，设备标识表明该元件属于哪一个类别，是保护器件还是信号器件或执行器件)标准对结构的描述很"精准"，用词简洁而含义明确.不过对一般人来说，要理解每一句话也不是那么容易.这里举几个简单的例子，来帮助理解标准中的系统结构与EPLAN 中的项目结构.要注意的是，在EPLAN 中，刚开始进行项目规划时，就应该考虑好项目应该采用的项目结构.因为新建项目时所设定的结构在设计的过程中是不可以修改的；此外，项目结构对图纸的数量、表达方式都是有影响的.一个设计合理的项目，它的项目结构首先要设置恰当.为了便于理解，本文试着从图纸的数量这个角度来阐述项目结构(注意，图纸多少与项目结构并非绝对的关系，不是说100页图纸就一定要用某种项目结构，用项目结构只是为了管理方便，看图方便，找元器件方便).为了更加形象，特别地将一个公司的组织架构和一个项目的项目结构进行图示对比，以加强印象. 项目结构的实际应用，要远比这里举的示例复杂，比如除了高层代号(=)和位置代号(+)，甚至还有功能分配(==)和安放地点(++)等结构.本文目的是抛砖引玉，引发大家的思考、探讨.公司的规模有大有小，小公司只有七八个人，五六条枪；中等规模的有百十来号员工；大公司的员工则成千上万.同样地，一个电气项目，其核心为电气原理图，因为原理图是电气功能实现的基础，所以原理图的数量能够体现项目的大小.不同的电气项目，其原理图也是从几页，几十页到成千上万页(注:在一篇EPLAN 应用文摘中，提及一个电气项目庞大无比",为了监控中央建筑控制系统所使用的仪表和控制任务，Neuberger安装了大约50，000个数据点，约1500公里长的电缆，500个箱柜，250个变频器，130个自动监测站，50 LON （本地操作网络）控制柜以及12个主控制计算机，以调节通风，空调系统到最优的运行方式。
【Eplan教程】电气图纸设计结构1—基本知识在自控领域，经历了若干年的思考和实践后，想把自己的一些想法总结出来，也算是人到了一定年龄，希望自己领悟到的一些东西不要被埋没的意思吧，逛了很多论坛，最后发现还是在博客里面写文章，能对文章有比较系统性的管理，初略规划了一下，想从自动化电气设计/PLC编程/OPC编程/计算机编程等几个方面谈谈自己的思考。
首先从网上找到了我在2008年在亿万论坛上发的帖子(事实上找的是曹大平收集和整理的部分，非常感谢这位有心人)，作为博客中电气设计部分内容的引子，以下内容是2008年发表的帖子，值得说明的是后续博客会对其中的几种结构体系进行详细的说明和比较。
2008年9月最近有些空闲，谈谈自己对电气图纸的页结构的看法首先说说绘图软件吧，众所周之，AutoCAD开始是画机械图的，后来采用电气版的Eplan 最开始是Eplan5，后来才有P8，Eplan一开始的结构体系就是使用功能组和安装位置来规划图纸，这也是德国制造业的工业标准（这是我看了很多德国公司的图纸后，推测的），大家总是在比较这个软件，那个软件绘图好不好用，却很少去考虑它容不容易去实现一种好的设计思想。
德国人做事都喜欢模块化，软件如此，图纸设计也如此（很多德国的小公司在介绍他们设计的小型控制器时，编程语言都是功能块图，非常模块化的一种编程方式），他们的图纸也全是按照功能来划分的，这点对应Eplan中的高级别功能，我用的是英文，按原意翻译的，好像以前的Eplan21中文翻译的是”工厂“，很不准确，不知P8是否如此）。
事实上图纸按照功能来绘制，可以让人更容易明白电路（没有看过这种图纸的人估计是没法体会的，没有这种设计思想，即使他使用的是P8,也绘制不出好看的图出来）, 图纸结构的规划最重要的无疑是对功能组的规划，也许有很多其他好的规划方式，这里我谈谈我常使用的规划方式：图纸中分标准功能组和现场控制功能组两大类，以'ST'开头的部分为标准功能组，这种功能组在不同类型的机床、或者项目中所代表的功能不变，电路图在不同项目中改动很小，以'EX'开头的部分为现场控制功能组,根据不同类型的机床或者项目，可能调整名称或者改动电路。

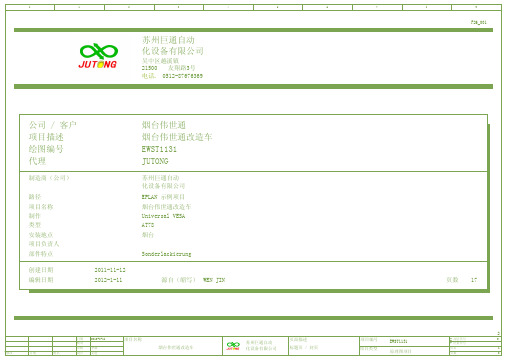

编辑者栏 X：一自动生成的页被手工修改增补页字段目录日期页面描述F06_001X 页=C+/1XWENJIN 标题页 / 封页2011-11-13=C+/2WENJIN标题页 / 封页2011-11-13=C+/3目录 : =C+/1 - =MCC+/9=MCC+/1WENJIN 动力回路2011-11-13=MCC+/2WENJIN 二次回路2011-11-12=MCC+/3WENJIN 二次控制回路2011-11-12=MCC+/4WENJIN 风扇 照明 插座2011-11-13=MCC+/5WENJIN PLC输入回路2011-11-13=MCC+/6WENJIN PLC输出回路2011-11-13=MCC+/7WENJIN 异常检测回路2011-11-13=MCC+/8WENJIN PLC in回路2011-11-13=MCC+/9WENJIN传感器原理图2011-11-13类型号符号部件代号部件编号设备标识符功能文本关联参考类型号符号部件代号部件编号设备标识符功能文本关联参考131413141314131412111413245111111=MCC-S8=MCC/8.3=MCC-S9=MCC/8.4=MCC-S10=MCC/8.6=MCC-S11=MCC/8.7=MCC-SQ1=MCC/4.2=MCC-T1=MCC/2.1=MCC-TB1=MCC/9.0=MCC-TB2=MCC/9.1=MCC-U1=MCC/1.0=MCC-U1-L1=MCC/1.0=MCC-U1-L2=MCC/1.1=MCC-U1-L3=MCC/1.1=MCC-U1-N=MCC/1.1=MCC-V1=MCC/3.0S-100-24DR-120-24=MCC-X1=MCC/1.2=MCC-X2=MCC/1.4=MCC-X3=MCC/1.6=MCC-X4=MCC/1.8。
DOI:10.16525/ki.14-1362/n.2019.12.31总第186期2019年第12期Total of 186No.12，2019两化融合收稿日期：2019-09-09作者简介：孟文静（1985—），女，本科，中级职称，研究方向为电气工程及其自动化专业。

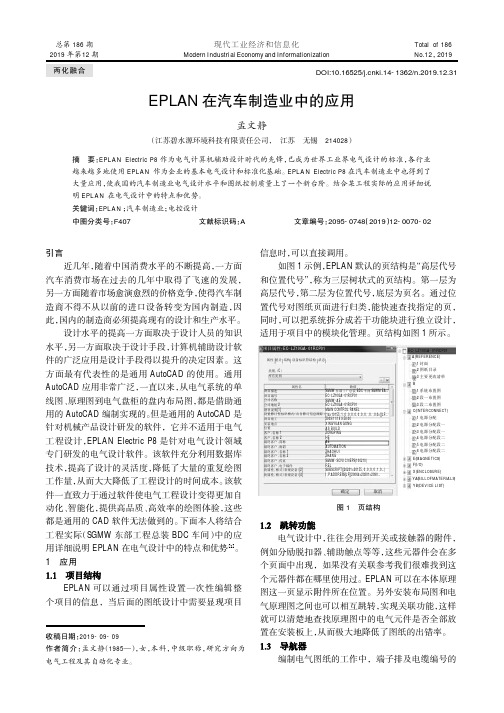

EPLAN 在汽车制造业中的应用孟文静（江苏碧水源环境科技有限责任公司，江苏无锡214028）摘要：EPLAN Electric P8作为电气计算机辅助设计时代的先锋，已成为世界工业界电气设计的标准，各行业越来越多地使用EPLAN 作为企业的基本电气设计和标准化基础。
EPLAN Electric P8在汽车制造业中也得到了大量应用，使我国的汽车制造业电气设计水平和图纸控制质量上了一个新台阶。
结合某工程实际的应用详细说明EPLAN 在电气设计中的特点和优势。
关键词：EPLAN ；汽车制造业；电控设计中图分类号：F407文献标识码：A文章编号：2095-0748（2019）12-0070-02现代工业经济和信息化Modern Industrial Economy and Informationization 图1页结构属性统计结构设备标识符结构状态类别：（C ）所有类别属性名项目描述项目编号公司名称公司地址2增补说明[1]设置修订性标识格式（出自修订信息跟踪）项目竣工安装地点位置客户：名称1客户：名称2最终客户：简称最终客户：称谓最终客户：名称1最终客户：名称2最终客户：传真最终客户：电子邮件块属性：格式（常规设备）[2]块属性：格式（常规设备）[4]数值SGMW 东部工厂总装BDC 车间SGWM EA...EC-LZ10GA-01RCP01SGMW-AE EC-LZ10GA-01RCP01MAIN CONTROL PANEL [14<10155，1，0，0，0，0，0，0，0，，0，，0,0>][LF...2009/11/189:58:00XINGYUAN GONG AS_BUILD ZONGPING HE AE AUTOMATION ZHAOHUIZHANG SGMW-SCIVIC NEPS(100210)REL SUBSCRIPT([20201<20155，0，0，0，0，1，0...)I ，P.ADDRESS[LF][20064<20201<2090...EC-LZ10GA-01RCP01A(REFERENCE)1封面2图纸目录3主要更改清单B1系统布置图2段一布置图3段二布置图C(INTERCONNECT)1电源分配2电源分配段一3电源分配段一4电源分配段二5电源分配段二6电源分配段二E(MAGNETICS)F(I/O)X(ENCLOSURE)YA(BILLOFMATERIALS)YB(DEVICE LIST)确定取消引言近几年，随着中国消费水平的不断提高，一方面汽车消费市场在过去的几年中取得了飞速的发展，另一方面随着市场愈演愈烈的价格竞争，使得汽车制造商不得不从以前的进口设备转变为国内制造，因此，国内的制造商必须提高现有的设计和生产水平。
目录一、电气CAE软件EPLAN介绍 (2)二、强大的数据库平台解决方案 (2)三、革命性的创新设计理念 (2)四、EPLAN带来的标准化 (4)五、EPLAN带来的自动化 (4)六、EPLAN带来的集成化 (6)七、EPLAN成功案例 (6)附件1 (7)一、电气CAE软件EPLAN介绍EPLAN 是电气领域中真正的计算机辅助工程CAE (Computer Aided Engineering) 软件。
所谓CAE 是指利用计算机对电气产品或工程设计、分析、仿真、制造和数据管理的过程，进行辅助设计和管理。
EPLAN是真正的工程设计和管理软件，功能强大，操作灵活，使用者需要具有专业的电气背景和设计经验，EPLAN软件开发的宗旨是“优化设计流程，明断管理决策”。
二、强大的数据库平台解决方案EPLAN的平台是以EPLAN Electric P8电气设计为核心平台，同时将液压，气动，工艺流程，仪表控制，柜体安装板三维布置仿真设计及制造等多种专业的设计和管理统一扩展到此平台上，实现了跨专业多领域的集成设计。
在此平台上，无论做哪个专业的设计，都使用同一个图形编辑器，调用同一个元器件库，使用同一个翻译字典，实现了数据的共享。
可以说它是一款面向自动化系统集成和工厂自动化设计的全方位解决方案的软件。
EPLAN 采用独特的数据库结构，满足了项目设计对数据快速读取和存储，多用户协调设计，大项目的管理，批量数据处理，防止数据丢失，灵活的个性配置，跨专业的设计需要。
从1984年起，经过长期的经验积累，EPLAN 沿续了原来良好的底层基础架构。
经过时间证明, EPLAN独特的数据结构在EPLAN 软件里面得到了很好的应用,它不仅结构简单,管理方便,占用非常少的计算机资源，而且最大限度的优化了EPLAN 软件对于数据的查询和有效管理。
三、革命性的创新设计理念EPLAN独特的数据结构，决定了它既是面向图形的又是面向对象的软件。
所谓面向图形就是在设计的过程中调用的任何符号都以图形的方式显示；所谓对象就是数据，在显示图形的同时，在底层数据库自动创建相关的数据。
EPLAN中的项目结构有很多电气工程师不清楚EPLAN中的"项目结构"为何意，亦不甚清楚"高层代号(=) "和"位置代号(+)"的含义与用途.当拿到别人的图纸都是"=CA+A1-F1"这样的标注时，很难或根本无法准确地理解图纸.新的电气设计标准"GB/T 5094.1-2002"(idt IEC 61346-1:1996)"工业系统、装置与设备以及工业产品结构原则与参照代号第1部分"专门对项目结构进行了详细解释，在这个新标准中，用"功能面"和"位置面"来扩展了旧的标准中的"高层代号"和"位置代号"这两个术语.标准上说"为使系统的设计、制造、维修或运营高效率地进行，往往将系统及其信息分解成若干部分，每一部分又可进一步细分.这种连续分解成的部分和这些部分的组合就称为结构"，在EPLAN中，就是指"项目结构(Project Structure)".标准认为，研究一个系统主要从三个方面进行--功能面结构(这个系统是做什么用的，对应EPLAN中高层代号，高层代号一般用于进行功能上的区分)--位置面结构(这个系统位于何处，对应EPLAN中的位置代号，位置代号一般用于设置元件的安装位置)--产品面结构(这个系统是如何构成的，对应EPLAN中的设备标识，设备标识表明该元件属于哪一个类别，是保护器件还是信号器件或执行器件)标准对结构的描述很"精准"，用词简洁而含义明确.不过对一般人来说，要理解每一句话也不是那么容易.这里举几个简单的例子，来帮助理解标准中的系统结构与EPLAN中的项目结构.要注意的是，在EPLAN中，刚开始进行项目规划时，就应该考虑好项目应该采用的项目结构.因为新建项目时所设定的结构在设计的过程中是不可以修改的；此外，项目结构对图纸的数量、表达方式都是有影响的.一个设计合理的项目，它的项目结构首先要设置恰当.为了便于理解，本文试着从图纸的数量这个角度来阐述项目结构(注意，图纸多少与项目结构并非绝对的关系，不是说100页图纸就一定要用某种项目结构，用项目结构只是为了管理方便，看图方便，找元器件方便).为了更加形象，特别地将一个公司的组织架构和一个项目的项目结构进行图示对比，以加强印象.项目结构的实际应用，要远比这里举的示例复杂，比如除了高层代号(=)和位置代号(+)，甚至还有功能分配(==)和安放地点(++)等结构.本文目的是抛砖引玉，引发大家的思考、探讨.公司的规模有大有小，小公司只有七八个人，五六条枪；中等规模的有百十来号员工；大公司的员工则成千上万.同样地，一个电气项目，其核心为电气原理图，因为原理图是电气功能实现的基础，所以原理图的数量能够体现项目的大小.不同的电气项目，其原理图也是从几页，几十页到成千上万页(注:在一篇EPLAN应用文摘中，提及一个电气项目庞大无比",为了监控中央建筑控制系统所使用的仪表和控制任务，Neuberger安装了大约50，000个数据点，约1500公里长的电缆，500个箱柜，250个变频器，130个自动监测站，50 LON（本地操作网络）控制柜以及12个主控制计算机，以调节通风，空调系统到最优的运行方式。

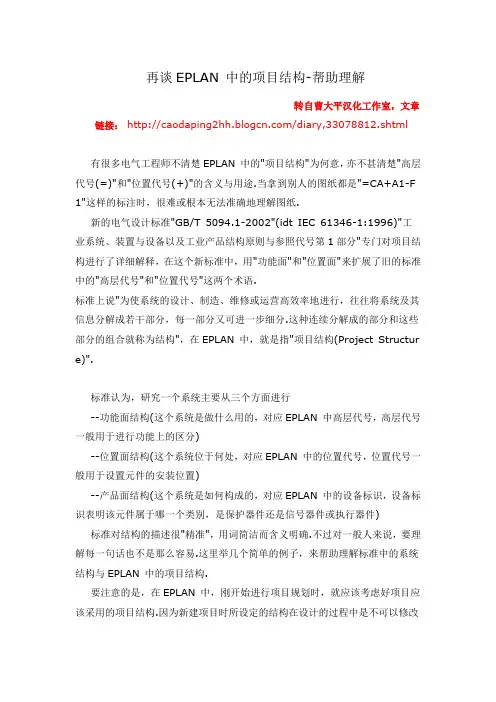

再谈EPLAN 中的项目结构-帮助理解转自曹大平汉化工作室，文章链接：/diary,33078812.shtml有很多电气工程师不清楚EPLAN 中的"项目结构"为何意，亦不甚清楚"高层代号(=)"和"位置代号(+)"的含义与用途.当拿到别人的图纸都是"=CA+A1-F 1"这样的标注时，很难或根本无法准确地理解图纸.新的电气设计标准"GB/T 5094.1-2002"(idt IEC 61346-1:1996)"工业系统、装置与设备以及工业产品结构原则与参照代号第1部分"专门对项目结构进行了详细解释，在这个新标准中，用"功能面"和"位置面"来扩展了旧的标准中的"高层代号"和"位置代号"这两个术语.标准上说"为使系统的设计、制造、维修或运营高效率地进行，往往将系统及其信息分解成若干部分，每一部分又可进一步细分.这种连续分解成的部分和这些部分的组合就称为结构"，在EPLAN 中，就是指"项目结构(Project Structur e)".标准认为，研究一个系统主要从三个方面进行--功能面结构(这个系统是做什么用的，对应EPLAN 中高层代号，高层代号一般用于进行功能上的区分)--位置面结构(这个系统位于何处，对应EPLAN 中的位置代号，位置代号一般用于设置元件的安装位置)--产品面结构(这个系统是如何构成的，对应EPLAN 中的设备标识，设备标识表明该元件属于哪一个类别，是保护器件还是信号器件或执行器件)标准对结构的描述很"精准"，用词简洁而含义明确.不过对一般人来说，要理解每一句话也不是那么容易.这里举几个简单的例子，来帮助理解标准中的系统结构与EPLAN 中的项目结构.要注意的是，在EPLAN 中，刚开始进行项目规划时，就应该考虑好项目应该采用的项目结构.因为新建项目时所设定的结构在设计的过程中是不可以修改的；此外，项目结构对图纸的数量、表达方式都是有影响的.一个设计合理的项目，它的项目结构首先要设置恰当.为了便于理解，本文试着从图纸的数量这个角度来阐述项目结构(注意，图纸多少与项目结构并非绝对的关系，不是说100页图纸就一定要用某种项目结构，用项目结构只是为了管理方便，看图方便，找元器件方便).为了更加形象，特别地将一个公司的组织架构和一个项目的项目结构进行图示对比，以加强印象.项目结构的实际应用，要远比这里举的示例复杂，比如除了高层代号(=)和位置代号(+)，甚至还有功能分配(==)和安放地点(++)等结构.本文目的是抛砖引玉，引发大家的思考、探讨.公司的规模有大有小，小公司只有七八个人，五六条枪；中等规模的有百十来号员工；大公司的员工则成千上万.同样地，一个电气项目，其核心为电气原理图，因为原理图是电气功能实现的基础，所以原理图的数量能够体现项目的大小.不同的电气项目，其原理图也是从几页，几十页到成千上万页(注:在一篇EP LAN 应用文摘中，提及一个电气项目庞大无比",为了监控中央建筑控制系统所使用的仪表和控制任务，Neuberger安装了大约50，000个数据点，约150 0公里长的电缆，500个箱柜，250个变频器，130个自动监测站，50 LON （本地操作网络）控制柜以及12个主控制计算机，以调节通风，空调系统到最优的运行方式。
