路基设计表1

按设计弯沉值计算设计层厚度 : LD= 32.1 (0.01mm) H( 5 )= 20 cm LS= 33.3 (0.01mm) H( 5 )= 25 cm LS= 30.2 (0.01mm) H( 5 )= 21.9 cm(仅考虑弯沉) 按容许拉应力验算设计层厚度 : H( 5 )= 21.9 cm(第 2 层底面拉应力验算满足要求) H( 5 )= 21.9 cm(第 4 层底面拉应力验算满足要求) H( 5 )= 21.9 cm(第 5 层底面拉应力验算满足要求) 路面设计层厚度 : H( 5 )= 21.9 cm(仅考虑弯沉) H( 5 )= 21.9 cm(同时考虑弯沉和拉应力) 验算路面防冻厚度 : 路面最小防冻厚度 45 cm 验算结果表明 ,路面总厚度满足防冻要求 . 通过对设计层厚度取整, 最后得到路面结构设计结果如下:
后轴数
后轴轮组数
后轴距
交通量 （次/日）
1 1 2 1 1 1 2
双 双 双 双 双 双 双
0 0 2<3 0 0 0 2<3
400 210 160 90 50 80 70
7.52 242.90 54.18 40.99 8.71 0.69 12.11
N=
367.1
注：轴载小于 50kN 的轴载作用不计。 累计当量轴次 参数取值同上，设计年限是 15 年，车道系数取 0.4。 累计当量轴次： ×367.1×0.4= 1433422.4
层位 1 2 3 4 5 6 结 构 层 材 料 名 称 沥青表面处治 细粒式沥青混凝土 粗粒式沥青碎石 石灰土 石灰粉煤灰碎石 土基
: : : : : :
一级公路 5 BZZ-100 32.1 (0.01mm) 5 15 (cm)
厚度(cm) 抗压模量(MPa) 抗压模量(MPa) (20℃) 3 4 8 20 ? 1400 1200 900 1500 550 31.5 (15℃) 2000 1600 1200 1500 550 .28 .15 .44 容许应力(MPa)

常山至张家峪公路工程一阶段施工图设计全长1.368公里第一册共一册山东凯领工程勘察设计有限公司二〇一五年四月123456123456第一篇 总体设计第一册第八篇 环境保护与景观设计1项目地理位置图SI-1111说明S Ⅷ-11422说明书SI-232～42环境敏感区一览表S Ⅷ-21433主要技术经济指标表SI-415第十篇 筑路材料1说明S Ⅹ—1144第二篇 路线2沿线筑路材料料场表S Ⅹ—21451说明S Ⅱ-126～7第十一篇 施工组织计划2路线平面图S Ⅱ-228～91说明S Ⅺ-11463路线纵断面图S Ⅱ-3210～112工程概略进度图S Ⅺ-21474直线、曲线及转角表S Ⅱ-41125纵坡、竖曲线表S Ⅱ-51136路线逐桩坐标表S Ⅱ-141147控制测量成果表S Ⅱ-15115安全设施8护栏设置一览表S Ⅱ-16-71169护栏一般构造图S Ⅱ-16-35117第三篇 路基、路面1说明S Ⅲ-1418～212路基设计表S Ⅲ-2-1222～233路基标准横断面图S Ⅲ-2-31244一般路基设计图S Ⅲ-2-41255路基横断面设计图S Ⅲ-2-5426～296超高方式图S Ⅲ-2-61307路基土石方数量表S Ⅲ-2-24231～328路基每公里土石方数量表S Ⅲ-2-251339路面工程数量表S Ⅲ-2-3113410路面结构图S Ⅲ-2-3213511平曲线上路面加宽表S Ⅲ-2-3413612路基路面排水工程数量表S Ⅲ-2-3613713边沟排水沟设计图S Ⅲ-2-37138第六篇 路线交叉1说明S Ⅵ-11392平面交叉设置及工程数量一览表S Ⅵ-6-11403平面交叉设计图S Ⅵ-6-3141备 注备 注名 称编号目 录序号名 称编号页号序号页号页数页数第一篇总体设计总说明书一、任务依据及测设经过1.1 任务依据（1）山东沂蒙红色影视拍摄基地旅游开发有限公司现场踏勘的指导意见（2）交通部颁发的有关技术标准、规范、规程等《公路工程基本建设项目设计文件编制办法》(交公路发[2007]358号)《公路工程基本建设项目概算预算编制办法》(JTG B06-2007)《公路工程技术标准》(JTG B01-2003)《公路勘测规范》(JTG C10-2007)《公路工程地质勘察规范》（JTG C20-2011）。

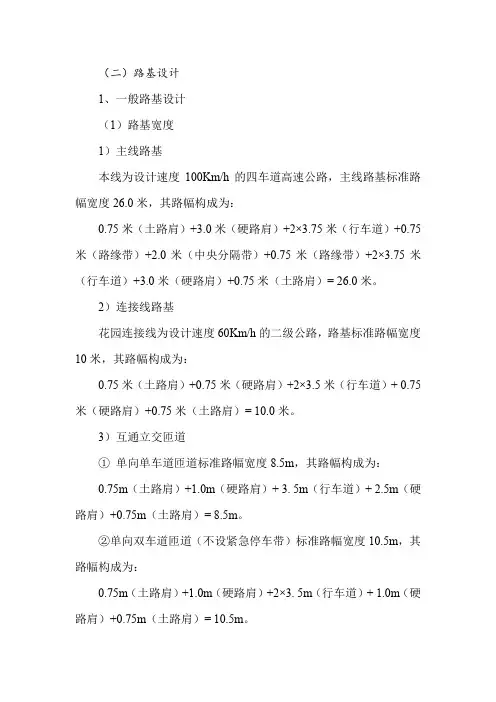

（二）路基设计1、一般路基设计（1）路基宽度1）主线路基本线为设计速度100Km/h的四车道高速公路，主线路基标准路幅宽度26.0米，其路幅构成为：0.75米（土路肩）+3.0米（硬路肩）+2×3.75米（行车道）+0.75米（路缘带）+2.0米（中央分隔带）+0.75米（路缘带）+2×3.75米（行车道）+3.0米（硬路肩）+0.75米（土路肩）= 26.0米。

2）连接线路基花园连接线为设计速度60Km/h的二级公路，路基标准路幅宽度10米，其路幅构成为：0.75米（土路肩）+0.75米（硬路肩）+2×3.5米（行车道）+ 0.75米（硬路肩）+0.75米（土路肩）= 10.0米。

3）互通立交匝道①单向单车道匝道标准路幅宽度8.5m，其路幅构成为：0.75m（土路肩）+1.0m（硬路肩）+ 3. 5m（行车道）+ 2.5m（硬路肩）+0.75m（土路肩）= 8.5m。

②单向双车道匝道（不设紧急停车带）标准路幅宽度10.5m，其路幅构成为：0.75m（土路肩）+1.0m（硬路肩）+2×3. 5m（行车道）+ 1.0m（硬路肩）+0.75m（土路肩）= 10.5m。

③单向双车道匝道（设紧急停车带）标准路幅宽度13.0m，其路幅构成为：0.75m（土路肩）+1.0m（硬路肩）+ 2 3.75m（行车道）+3.0m （硬路肩）+ 0.75m（土路肩）＝13.0m④双向双车道标匝道准路幅宽度15.0m，其路幅构成为：0.75m（土路肩）+2.5m（硬路肩）+ 3.5m（行车道）+0.5m（路缘带）+1.0m（中央分隔带）+0.5m（路缘带）+ 3.5m（行车道）+2.5m （硬路肩）+0.75m（土路肩）= 15.5m。

（2）路基压实标准与填料要求1）填料要求填料性质应符合规范要求。

液限大于50%、塑性指数大于26的细粒土以及有机质土不得直接用作路堤填料。

全线路基填料主要来自移挖作填及取土场取土。

第四篇路基、路面及排水一、路基1、设计依据本路段路基设计，根据沿线地质、水文、气象、地形、地貌等自然条件，依据《公路工程技术标准》（JTG B01-2003）、《公路路基设计规范》（JTG D30-2004）、《公路路基施工技术规范》（JTG F10-2006）、《公路排水设计规范》（JTJ018-97）及外业调查资料进行设计。

2、路基横断面本路段路基宽度按《公路工程技术标准》（JTG B01-2003）中规定的设计速度为80Km/h一级公路的几何尺寸进行设计，路基宽24.5m，其中路面行车道宽度为2×7.5m，两侧各设2.5m硬路肩，0.75m土路肩；中央分隔带2.0m，两侧各设0.5m路缘带。

详见路基标准横断面。

在边沟外缘，填方坡脚（或坡脚排水沟外缘）、挖方坡顶（或坡顶截水沟外边缘）外侧3.0m以内为公路用地范围。

3、路基高度本路段路基高度4、路基边坡①填方路段填方边坡高度小于8.0m时，边坡率为1：1.5，当边坡高度大于8.0m 小于20m时，其超过部分的下部边坡率应放缓一级，采用1：1.75。

②挖方路段挖方边坡设计以工程类比法为主，根据岩石风化、破碎程度及开挖边坡高度来确定边坡率。

土质密实的边坡，其边坡率采用1：1。

5、路基路面排水设计该路段结合地形、土质、水文气象等因素，确定的排水原则：排水系统畅通，不产生积水。

本路段经过地形为平原区，路基排水主要采用浆砌矩形边沟、浆砌梯形边沟等排水设施排除；路面降水主要通过路面横坡自行分散排除。

①浆砌矩形边沟：在挖方路段设置M7.5浆砌片石矩形边沟，断面尺寸为底宽0.8m，深0.6m；边沟内侧、顶面及底面均采用M10水泥砂浆抹面；每隔10～15m设伸缩缝一道，缝内填塞沥青麻絮；泄水孔间距为3m。

②浆砌梯形排水沟：在填方路段设置C20预制块排水沟，设10cm砂砾垫层，具体尺寸参见路基路面排水工程设计图（边沟、排水沟）。

6、路基防护挡墙的型式主要是重力式路肩墙和重力式路堤墙，具体参见挡墙设计图。
