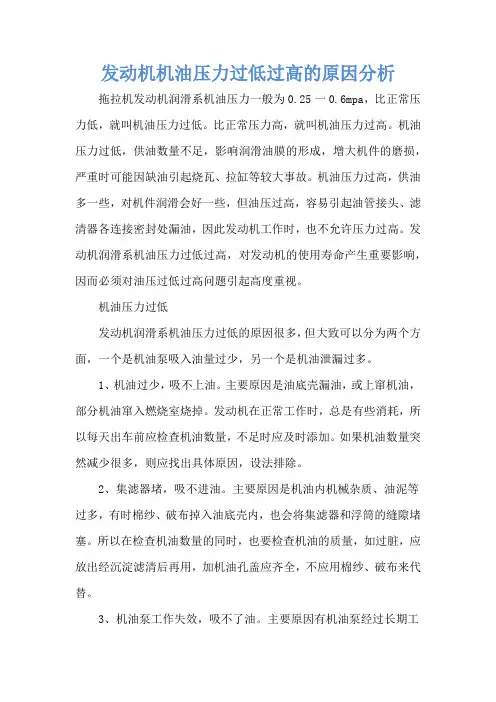

发动机机油压力过低故障的诊断与排除

发动机机油压力过低过高的原因分析拖拉机发动机润滑系机油压力一般为0.25一0.6mpa，比正常压力低，就叫机油压力过低。

比正常压力高，就叫机油压力过高。

机油压力过低，供油数量不足，影响润滑油膜的形成，增大机件的磨损，严重时可能因缺油引起烧瓦、拉缸等较大事故。

机油压力过高，供油多一些，对机件润滑会好一些，但油压过高，容易引起油管接头、滤清器各连接密封处漏油，因此发动机工作时，也不允许压力过高。

发动机润滑系机油压力过低过高，对发动机的使用寿命产生重要影响，因而必须对油压过低过高问题引起高度重视。

机油压力过低发动机润滑系机油压力过低的原因很多，但大致可以分为两个方面，一个是机油泵吸入油量过少，另一个是机油泄漏过多。

1、机油过少，吸不上油。

主要原因是油底壳漏油，或上窜机油，部分机油窜入燃烧室烧掉。

发动机在正常工作时，总是有些消耗，所以每天出车前应检查机油数量，不足时应及时添加。

如果机油数量突然减少很多，则应找出具体原因，设法排除。

2、集滤器堵，吸不进油。

主要原因是机油内机械杂质、油泥等过多，有时棉纱、破布掉入油底壳内，也会将集滤器和浮筒的缝隙堵塞。

所以在检查机油数量的同时，也要检查机油的质量，如过脏，应放出经沉淀滤清后再用，加机油孔盖应齐全，不应用棉纱、破布来代替。

3、机油泵工作失效，吸不了油。

主要原因有机油泵经过长期工作，磨损严重不能泵油。

机油泵的驱动齿轮与驱动轴的固定销剪断或配合键脱落。

以及机油泵吸入异物而将泵油齿轮卡死。

此时，应及时更换磨损严重或损坏的机件，恢复机油泵的正常工作。

4、油路密封不严，严重漏油。

润滑油路的连接密封处漏油过多，造成机油压力过低。

限压弹簧过软或被油泥糊住关闭不严，机油大量从限压阀流失油压也会降低。

大小瓦、凸轮轴衬套太松，或机油过稀，均容易使机油流失，造成油压过低。

因此，要经常注意检查。

除以上原因外，还有一种可能就是机油压力表损坏，油压表指示压力过低而实际压力并不低。

机油压力过高发动机润滑系机油压力过高，主要原因有限压阀堵塞、机油粘度过大、细滤器堵塞等原因。

汽车运用与维修技术毕业论文:大专汽修毕业论文5000XX职业学院毕业论文（设计）题目：发动机故障分析与排除学生：学号：专业：汽车运用与维修技术班级：汽修大专系别：机电工程系指导教：20XX 年 X月 X 日发动机故障分析与排除摘要：随着汽车越来越多的走入寻常百姓家中，为我们出行带来了方便，与此同时汽车故障也为我们带来了许多麻烦。

当汽车出现故障时，我们要先根据现象将故障归纳到某一系或机构中。

然后再从中找到具体的故障部位。

最后进行修复或更换，将故障排除。

因此发动机故障分析与排除的关键是要弄清故障现象，故障原因和排除方法及汽车的构成。

汽车分为配气机构和曲抦连杆两大机构，燃料供给系，润滑系，起动系，冷却系，点火系五大系统。

关键词：发动机，故障现象，故障原因，排除方法一燃料供给系统的故障分析与排除方法（一）化油器不来油故障诊断1故障现象在确定电路无故障后，启动起动机。

起动机开关接通后，发动机转动，但不启动或启动数秒后又熄火，并伴有化油器回火现象。

往化油器加入少量汽油后能启动但随后熄火。

无烟排出或排出时间极短。

2故障原因（1）邮箱存油不足（2）油箱盖气阀堵塞（3）邮箱开关未打开（4）邮箱内吸油管焊接处断裂（5）油管接头松动（6）邮箱吸油管堵塞（7）汽车滤清器沉淀杯漏气（8）汽油滤清器滤芯堵塞（9）汽油滤清器中心螺栓沉淀漏气 (10) 汽油泵偏心轮和外摇臂接触处严重磨损（11）汽油泵油杯衬垫漏气（12）汽油泵内外摇臂接合处和内摇臂与膜片接杆结合处严重磨损（13）汽油泵油杯进油口滤网堵塞（14）汽油泵膜片破裂（15）汽油泵进出油阀不密封（16）化油器阻风门不能关闭（17）化油器进油滤网处堵塞 (18) 化油器带速螺钉调整不当 3诊断与排除方法（1）检查化油器浮子室内是否有油，若有面正常，则故障在内油路，若无油或油面过低，则故障在外油路。

（2）检查外油路故障先确认燃油箱已打开，燃油箱有油。

再将化油器进油管接头摘下。

发动机机油压力警告灯异常点亮故障诊断与排除基础知识1.汽车报警装置结构与组成为了保证行驶安全和提高车辆的可靠性，现代汽车安装了许多报警装置。

这些装置一般由警报开关（传感器）、报警灯（或蜂鸣器）等组成。

机油压力报警装置机油压力报警装置有膜片式和弹簧管式两种，图所示为最常见的弹簧管式机油压力报警装置。

它由装在发动机主油道的弹簧管式传感器和装在仪表板上的报警灯两部分组成。

传感器内的管形弹簧一端与发动机主油道连接，另一端与动触点连接，静触点经导电片与接线柱连接。

当润滑系统机油压力低于允许值时，如EQ1090汽车为50～90kPa，管形弹簧几孚无变形，动静触点闭合，报警灯中有电流通过，灯亮，提醒驾驶员注意。

当润滑系统机油压力达到允许值时，管形弹簧变形程度增大，使动静触点分开，报警灯中无电流通过，灯灭。

图弹簧管式机油压力报警装置机油压力表用来显示发动机主油道机油压力的大小，从而监视润滑系统的工作情况。

常用的机油压力表有电热式、电磁式和动磁式三种。

其中应用最为广泛的是电热式机油压力表，结构和工作原理如图所示。

图电热式机油压力表（1）结构由装在发动机主油道上的机油压力传感器和仪表板上的机油压力显示表组成。

传感器内有膜片，膜片的上部顶着弓形弹簧片，弹簧片的一端与外壳固定搭铁，另一端焊接的触点与双金属片触点接触，双金属片上绕有加热线圈，加热线圈通过接触片与外接线柱联接，电阻与加热线圈并联。

膜片下方油腔与发动机主油道相通，机油压力可直接作用在膜片上。

机油压力显示表内有特殊形状的双金属片，双金属片上绕有加热线圈，两线端分别与两接线柱联接，它一端固定在调节齿扇上，另一端与指针相连。

（2）工作原理接通点火开关时，电流由蓄电池正极→点火开关→接线柱→表内双金属片上的加热线圈→接线柱→传感器内接触片→分两路（一路流经传感器内双金属片上的加热线圈；另一路流经电阻→双金属片）→传感器内双金属片的触点→弹簧片→搭铁→蓄电池负极构成回路。

滑油压力异常的原因、现象、故障诊断及排除本文的内容包含：一：机油压力过高的原因、现象、故障诊断与排除二：滑油压力过低的原因、现象、故障诊断与排除三：滑油泵故障的原因、故障诊断与排除四：滑油系统内滑油流动阻力的问题。

一：机油压力过高的主要原因：1.机油粘度过大。

2.柴油机启动时温度过低，机油粘度大。

3.油道堵塞。

4.机带滑油泵的调压阀弹簧压力调整过高。

机油粘度大会引起油脂循环困难，不易压入间隙小的磨擦机件之间，降低润滑效能，加剧机件磨耗，还会造成机油温度过高。

油道堵塞，机油则不能流通，机件就得不到润滑及冷却，易造成机件严重磨损或烧损事件故。

减压阀弹簧调整压力过高，则失去正常调节作用，甚至因油压过高而胀裂油管和机油滤清器等处的密封衬垫。

二：柴油机滑油压力异常的原因和故障诊断和排除1.1滑油压力过低的原因现象：现象：启动机在正常运转的状况下，滑油压力表指针批示值低于技术文件的要求。

原因剖析：由柴油机润滑油系的组成和工作原理可知，油泵从油底壳吸上滑油并提升压力，通过滤后压送到零件的摩擦表面，而后从零件的配合间隙流回滑油底。

润滑系压力的产生是依靠油泵的泵油效率和滑油在润滑系内的流动阻力，假如滑油泵的泵油效率减小或润滑系统的流动阻力减小，会使滑油压力减小。

又由润滑油路可知，润滑系滑油复始回路的流动阻力等于并联支路滑油流动阻力的倒数之和。

压力润滑部位的凸轮轴轴颈、连杆轴颈、曲轴轴颈、摇臂轴等，这些润滑部位如果配合间隙过大，或润滑系有不正常的泄漏和限压阀调整压力过低等，均会使润滑系油路的流动阻力减小，滑油压力降低。

造成滑油压力过低的具体原因有:1，滑油油量不足如果滑油油量不足，会使滑油泵的泵油量减小或者因进入空气而泵不上油，使滑油压力下降，曲轴与轴承，缸套与活塞都会由于润滑不良而加剧磨损。

2.滑油粘度的影响滑油粘度现实是指滑油流动时的内摩擦阻力的大小。

滑油流动时的内摩擦阻力小时，其流动性好。

反之，滑油流动时的内摩擦阻力大时，其流动性差，所以粘度是滑油最主角的衡量指标。

机油压力过高或过低可能是由以下原因引起的：
1. 机油泵故障：机油泵负责将机油从油底壳抽吸并送至发动机各个部位。

如果机油泵发生故障，例如泵叶片损坏或泵体密封不良，就可能导致机油压力过低。

2. 机油泵滤网堵塞：机油泵滤网的作用是过滤机油中的杂质。

如果滤网堵塞，会限制机油的流动，导致机油压力升高。

3. 机油油道堵塞：发动机内部的机油油道如果堵塞，机油无法流动到各个部位，导致机油压力过低。

4. 机油黏度问题：机油黏度是指机油的流动性，过高或过低的黏度都可能导致
机油压力异常。

过高的黏度会增加机油的阻力，导致压力升高；过低的黏度则会导致机油无法维持足够的压力。

5. 机油滤清器故障：机油滤清器的作用是过滤机油中的颗粒和污染物。

如果滤清器损坏或堵塞，会影响机油的流动，导致机油压力异常。

6. 发动机密封件老化或损坏：发动机内部的密封件，如活塞环、曲轴油封等，如果老化或损坏，会导致机油泄漏，从而引起机油压力下降。

7. 机油泵调节阀故障：一些发动机的机油泵设有调节阀，用于控制机油压力。

如果调节阀发生故障，可能导致机油压力过高或过低。

8. 机油容器问题：机油容器中的油位过低或过高，都会影响机油的供给和压力。

如果您怀疑机油压力存在问题，建议尽快联系专业的汽车技师或维修人员进行检
查和修复。

他们可以通过使用适当的工具和设备来诊断问题，并采取适当的措施解决机油压力异常的原因。

发动机故障分析与排除--汽车检测与维修毕业论文【毕业设计（论文）】-好发动机故障分析与排除摘要随着汽车越来越多的走入寻常百姓家中为我们出行带来了方便与此同时汽车故障也为我们带来了许多麻烦当汽车出现故障时我们要先根据现象将故障归纳到某一系或机构中然后再从中找到具体的故障部位最后进行修复或更换将故障排除因此发动机故障分析与排除的关键是要弄清故障现象故障原因和排除方法及汽车的构成汽车分为配气机构和曲抦连杆两大机构燃料供给系润滑系起动系冷却系点火系五大系统关键词发动机故障现象故障原因排除方法一燃料供给系统的故障分析与排除方法一化油器不来油故障诊断1故障现象在确定电路无故障后启动起动机起动机开关接通后发动机转动但不启动或启动数秒后又熄火并伴有化油器回火现象往化油器加入少量汽油后能启动但随后熄火无烟排出或排出时间极短2故障原因1邮箱存油不足2油箱盖气阀堵塞3邮箱开关未打开4邮箱内吸油管焊接处断裂5油管接头松动6邮箱吸油管堵塞7汽车滤清器沉淀杯漏气8汽油滤清器滤芯堵塞910 汽油泵偏心轮和外摇臂接触处严重磨损11汽油泵油杯衬垫漏气12汽油泵内外摇臂接合处和内摇臂与膜片接杆结合处严重磨损13汽油泵油杯进油口滤网堵塞14汽油泵膜片破裂15汽油泵进出油阀不密封16化油器阻风门不能关闭173诊断与排除方法1检查化油器浮子室内是否有油若有面正常则故障在内油路若无油或油面过低则故障在外油路2检查外油路故障先确认燃油箱已打开燃油箱有油再将化油器进油管接头摘下用汽油泵手拉杆泵油若不出油表明燃油箱内油已尽燃油箱至油泵有堵组漏气外汽油泵工作不良3检查外油路是否堵阻或漏气用打气筒打气是油道应畅通堵住出气端打气时各密封处不应有漏气现象响燃油箱内打气时应能听到吹泡声4以上检查无故障仍泵不出油表明故障在汽油泵若转动曲轴时油泵不出油手拉杆泵时出油则为汽油泵拉杆磨损过量或离偏心轮过远应更换汽油泵5转动曲轴化油器进油管出油正常而浮子室内油平面过低或无油应进而检查化油器进油滤网是否堵阻三角针阀是否卡死6检查内油路故障转动节气门操纵臂查看加速喷口是否喷油不喷油表明加速装置工作不良此故障易使发动机冷车难以启动若喷油发动机仍有不来油或来油不畅现象二混合气过浓的诊断与排除1故障现象1化油器节气门轴或衬垫等处有油渗出发动机不易启动2排气管冒黑烟有时伴有放炮现象3发动机动力下降温度升高油耗增大4拆下火花塞可见其电极有潮湿的汽油和大量积碳5发动机怠速不稳消声器发出无节奏的噗·噗声2故障原因1阻风门没有打开或空气滤清器滤网堵塞2浮子室油面调整不当或三角针阀密封不严致使油平面过高3浮子破裂4空气制动量孔堵塞或省油器失败5化油器主量孔配剂针旋出过多3排除方法1检查化油器浮子室油面是否过高2油平面正常再检查阻风门是否打开空气滤清器是否进气不畅3油平面过高应调整油平面油平面不能调至正常高度时应检查三角针阀是否密封浮子是否破裂4以上检查均正常仍过浓时应检查化油器主量孔是否过大省油器是否工作不良空气量孔是否堵塞三混合气过稀的诊断与排除1故障现象1 发动机不易起动2发动机动力下降但适当关闭阻风门后动力有所好转3发动机转速不易提高急加速时化油器有回火现象排气管有时放炮且易熄火4怠速不稳容易熄火2故障原因1油平面过低2外油路供油不足3化油器主量孔主油道孔堵塞或主量孔配针旋入过多4化油器底座或进气歧管密封不严节气门轴松旷漏气3排除方法1检查化油器平面是否过低如过低调至正常2油平面正常将组风门适当关闭后情况有所好转应检查进气歧管衬垫化油器底座节气门轴等处是否漏气检查化油器主量孔是否堵塞不畅3化油器有主量孔配剂针应检查是否旋入过多4油平面调至正常发动机经中高速运行一段时间后若油平面又过低则为化油器进油滤网堵塞或外油路来油不畅按来油不畅故障诊断的要求检查四汽油机怠速熄火的诊断与排除1故障现象1发动机起动后松抬加速踏板就熄火2怠速运转不稳容易熄火3汽车停驶时发动机怠速良好但行驶时变速器操纵杆移至空挡就熄火2故障原因1 化油器怠速调整螺钉调节不当2化油器节气门轴松旷漏气或化油器衬垫漏气3化油器怠速量孔怠速油道或怠速喷口堵阻4化油器怠速空气量孔堵阻5浮子室油平面过低6真空省油器的真空泵塞漏气7正空增压器的真空管道漏气或曲轴箱通风管单向阀卡滞漏气8进气门拉杆与导管间隙过大漏气3排除方法1检查油平面2调整怠速3五汽油机怠速过高的诊断与排除1故障现象1松开加速踏板发动机转速降不到正常范围2调低发动机转速就熄火3发动机油耗增大2故障原因1节气门轴卡滞使节气门关闭不严2节气门复位弹簧弹力过弱3怠速量孔过大4化油器平面过高5节气门开度调整螺钉和怠速调整螺钉调整不当3排除方法1检查化油器平面是否过高2起动时用手关闭节气门检查怠速是否下降若下降表明气门拉杆卡滞或复位弹簧力过弱3调整怠速若好转则为调速不当4以上检查仍过高则应拆下化油器上盖检查怠速量孔是否过大六汽油机怠速不稳的诊断与排除1故障现象怠速运转时转速不均匀发动机抖动2故障原因1怠速调整不当2怠速空气量孔堵塞3节气门固定螺钉松动4化油器固定螺钉松动或衬垫漏气5发动机个别缸不工作或点火时间过早6怠速过渡喷口堵塞3排除方法1调整怠速2用单缸断火法检查各缸工作情况若断火后怠速无变化表明个别缸不工作影响怠速不稳3检查节气门轴上的固定螺钉是否松动4通过以上检查调整后怠速仍不稳则应检查怠速量空怠速喷口怠速空气孔怠速过渡喷口是否正常5检查节气门边缘与怠速喷口的位置节气门关闭时怠速喷口应位于节气门边缘下方为合适6检查化油器底座进气歧管衬垫是否漏气节气门间隙是否符合标准七汽油机急加速不良的诊断与排除1故障现象1发动机缓慢加速时运转正常急加速时转速不能迅速提高有时甚至熄火2急加速时有时有回火放炮现象2故障原因1化油器加速泵联动装置松动或脱落2加速泵进出油阀不密封3加速喷口或油道堵塞4加速泵弹簧折断或弹力过弱5加速泵皮碗破裂或磨损过甚6加速泵泵腔磨损过甚7加农装置工作不良3排除方法1抖动节气门检视加速喷口出油情况若无油喷出加速装置故障2检查加速泵连动装置是否正常工作若正常可拆下加速喷口螺钉后抖动节气门此时出油表明加速喷口堵塞仍不出油表明加速泵皮碗或进出油阀有故障3若上述检查均正常则应再检查加速弹簧是否过弱油道是否畅通4急加速时发动机有轻微回火高速时发动机无力这是供油不足所致应检查化油器平面是否过低若不低可调整加速泵喷油量八汽油机中高速不良的诊断与排除1故障原因1发动机怠速正常可中高速时熄火行驶无力2中高速时有回火现象2故障原因1化油器浮子室油平面过低2主量孔或主油道堵塞或配剂针旋入过多3加速装置工作不良4节气门不能完全打开5机械加浓装置或负压加浓装置6空气滤清器堵塞3排除方法1将加速踏板踩到底检查节气门是否完全打开不能全开时予以调整2检视化油器油平面是否过低外油路供油是否充足3上述检查正常可在中高速时适当关闭阻风门若好转再检查化油器主供油装置是否供油不畅节气门下方是否漏气4发动机转速提高后排气管冒黑烟动力不足可检查阻风门是否全开空气滤清器是否堵塞5上述检查均正常则应再检查调整化油器加浓装置改变卡环在环槽的位置来改变加浓时刻二润滑系故障分析与排除方法一机油压力过高故障分析与排除方法1故障现象1怠速运转时转速不均匀发动机抖动2机油表指示196kpa以上起动后增至490kpa以上3发动机在运转中机油压力表示数突然增高4有时机油压力表指示数突然增高后又突然下降将过低2故障原因1机油粘度过大2限压阀调整不当3发动机曲轴轴承或连杆轴承间隙过小4主油道堵塞5机油滤清器堵塞且旁通阀开启困难6机油压力表失准或传感器失效7机油压力增高油路中某处大量泄油又使压力下降3排除方法1检查机油粘度是否过大2用对比法检查机油压力表和传感器是否失效3以上正常则应拆检限压阀是否过硬在检查曲轴轴承和连杆轴承间隙是否过小4检查机油滤清器滤芯是否堵阻旁通阀弹簧是否过软5检查缸体主油道是否堵阻二机油压力过低的诊断与排除1故障现象1发动机起动后机油压力迅速降至0左右或怠速运转后油压指示灯亮2发动机运转过程中机油压力始终过低火机油警告灯不断闪亮蜂鸣警告器发响报警3油底壳油面增高粘度变小2故障原因1机油油量不足使机油泵的泵油量减少或因进空气而泵不上油导致机油压力下降2发动机温度过高使机油变稀从各运动件配合间隙中大量流失而导致油压下降3机油泵零部件损坏或因磨损装配等问题出现间隙过大时将会造成机油泵不出油或出油不足的故障4曲轴与大小瓦之间的配合间隙过大会使机油压力降低5机油滤清器吸油盘堵塞会使机油压力降低6回油阀损坏或失灵若主油道回油阀弹簧疲劳软化或调整不当阀座与钢珠的配合面磨损或被脏物卡住而关闭不严时回油量便明显地增加主油道的油压也随之下降7机油选用不当如机油粘度太低发动机运转时会因此加大机油泄漏量从而使油压降低8机油管路中有漏油堵塞现象3再检查集滤器机油管路机油泵有无堵阻或泄露4检查曲轴和连杆间隙是否过大5点火开关接通时就无油压指示故障在机油表或传感器对比检查三起动系故障分析与排除方法一起动机不转1故障现象点火开关打到启动档起动机不转2故障原因1蓄电池电容量不足2起动电磁开关线圈断路或接触盘接触不良3起动机内部故障4起动系防盗系统故障3排除方法1打开点火开关观察防盗系统指示灯是否异常若防盗系统故障先排除防盗系统故障2开大灯起动起动机若灯光变暗起动机不转蓄电池容量不足3若大灯亮度正常起动机不转则为起动机导线连接不良4起动机搭铁短接电磁开关若正常屯转为电磁开关故障若有火花但不转则为内部机械故障无火花不转则为起动机内部断路故障二起动机运转无力1故障现象起动机运转缓慢无力带动发动机困难或接通启动开关起动机只有咔哒声并不转动2故障原因1蓄电池电量不足或连接导线松动2起动机内部故障3起动机开关触点烧蚀或电磁开关线圈短路3排除方法诊断的程序基本上与起动机不转相同三起动机空转1故障现象接通起动机开关起动机只能空转小齿轮不能进入飞轮齿圈带动发动机转动2故障原因电磁控制式起动机的电磁开关铁芯行程太短起动机单向齿合器打滑飞轮齿圈上的的齿损坏3故障排除1起动机驱动小齿轮不能与飞轮齿圈齿合得空转故障在起动机操纵与控制部分2检查单向齿合器若磨损严重则更换四冷却系统故障分析与排除方法一发动机水温过高故障分析与排除1故障现象如果汽车在运行过程中水温表指示很快到达100℃的位置或在冷车发动时发动机水温迅速升高至沸腾在补足冷却水后转为正常但发动机功率明显下降1检查发动机各部位有没有地方漏水和堵塞包刮水泵水管水闷头等等检查水箱和副水箱膨胀箱有没有损坏漏水或水垢造成堵塞检查节温器有没有打不开和水泵水温感应器温控开关有没有损坏水温上升以后查看风扇转不转节温器主阀门脱落风扇离合器工作不良汽缸垫冲坏水套与汽缸沟通1运行中发动机突然过热应首先注意电流表动态若加大油门时电流表不指示充电指针只是由放电3A-5A间歇摆回0位说明风扇皮带断裂如电流表指示充电则应使发动机熄火用手触摸散热器和发动机若发动机温度过高而散热器温度低说明水泵轴与叶轮松脱使冷却水循环中断若发动机与散热器温度差别不大则应查找冷却系有无严重漏水处却水在启动后不久温度即升高至沸腾则多为节温器主阀门脱落并横在散热器进水管内阻碍了冷却水的大循环因为这种故障能使冷却系内压力迅速升高当内压达到一定程度时会突然冲开阻滞的主阀门使其改变方位迅猛地导通大循环水路此时沸腾的水便冲开盖行驶过程中发现冷却水沸腾应立即停车使发动机低速运转至水温正常后再熄火检查而绝对不许掺水降温以防温差变化太大造成有关零件内应力增大而产生裂纹1故障现象水温表指示偏低行驶10公里不能达到正常温度2故障原因1水温表传感器节温器损坏2温度过冷电子扇常转3故障排除1检查一下车里有没有节温器或节温器有没有损坏若果坏了更换24电磁风扇是否常转如果常转需要维修5检查水温感应塞是否反映正常水温指数否则更换三发动机冷却系泄漏故障分析与排除1故障现象车辆行驶一段时间后发现冷却液减少2故障原因1水箱或上下水管漏水2缸垫漏水串水水进入油路3排除方法12五点火系统故障分析与排除方法一低压电路短路的诊断与排除1故障现象12发动机不能起动2故障原因1供电系统故障蓄电池存电严重不足桩柱接线松动或接触不良2线路故障蓄电池至分电器触点之间断路2故障排除1打开点火开关电流表指0不动其他仪表也不摆动则为蓄电池至点火开关间断路或蓄电池搭铁松脱蓄电池存点严重不足2打开点火开关转动曲轴时电流表指示小电流放电表明点火开关至断电触点间断路用搭铁试火法确定故障部位34测试附加电阻若附加电阻输入端有火花附加电阻输出端无火花可用万用表检测附加电阻的阻值5测试点火线圈低压电路若点火线圈低压输入端有火花输出端无火花应检测其初级线圈是否断路6分电器低压输入端有火花用此线刮擦接线柱无火花此时应打开分电器盖摇转曲轴看断电触点是否闭合不能闭合表明触点间隙过大应检查调整触点间隙能闭合应检查接线柱到活动触点弹簧的导线是否断路或接触不良触点是否严重烧蚀或脏污二汽油机高压无火的诊断与排除1故障现象1打开点火开关起动发动机电流表动态正常2发动机无着火证兆不能起动2故障原因1点火线圈次线圈断路或短路2分火头漏电3分电器盖漏电或中心碳极脱落4高压线断路5火花塞不良或淹死3故障排除1 打开点火开关从分电器盖上拔下中心高压线使其端头距汽缸体约57mm 拨动触点试火若无火花应检查点火线圈2中心高压线试火时如有强烈火花可装上分电器盖起动发动机对高压分线试火如有火花应检查火花塞若无火花则故障在分火头分电器盖高雅分线在逐项检查3火花塞应检查其是否漏电电极是否潮湿或积炭过多间隙是否符合标准4若中心高压线末端对分火头跳出火花表明分火头已击穿 5分电器应检查其中心碳极是否完好该体是否裂损或窜电三汽油机点火错乱的诊断与排除1发动机不易起动起动时有严重回火放炮现象2发动机起动后有规律的回火放炮加速时尤甚3怠速不稳容易熄火4发动机动力性经济型严重下降排污严重超标2故障原因1高压分线排列顺序错乱2高压分线对缸或临缸相互插错3分电器盖或高压分线严重窜电4点火正时严重失准5分电器凸轮或分电器盖安装方向与原方向相差3排除方法1 检查高压分线排列顺序与该发动机做功顺序是否一致2 检查分电器是否窜电3 校正点火正时摇转曲轴使第一缸处于压缩终了位置对正正时标记适当转动分电器使触点处于微微张开状态后紧固分电器壳固定螺钉装上分火头和分电器盖将此时所对的分电器旁插孔插上第一缸高压线按发动机做功顺序沿分火头旋转方向插上其他各缸高压线4检查分电器凸轮轴或分火头是否有自转现象触点固定螺钉压板固定螺栓是否松动四汽油机发动机不能起动的诊断与排除起动发动机时曲轴虽旋转轻快但不能起动2故障原因1没有适时的强烈电火花产生于气缸内23排除方法1 起动时观察电流表若指针不在57A之间摆动表明低压电路有故障可对低压电路及其零件进行检测排除2起动时若电流表动态正常可取下任一缸高压线对火花塞相距35mm跳火3若有高压火花可察看浮子室存油情况若浮子室内无油按不来油的操作方法排除故障4若油平面正常可检查加速喷口是否喷油若不喷油可按加速不良排除故障56通过以上检查仍不能起动应检查发动机汽缸压力若压力过低应对发动机进行维修五汽油机发动机不易起动的诊断与排除1故障现象怠速运转时转速不均匀发动机抖动1起动时有着火征兆但不易起动24热车不易起动2故障原因2点火时间过早或过迟3高压火花过弱4少数缸不工作5发动机内部机械故障3排除方法1发动机若有着火征兆但不易起动可先查油路再查电路若排气管放炮冒黑烟节气门轴有油渗出应按混合气过浓故障检查若多次急加速或向化油器内注入少量汽油才能起动应按混合气过稀故障检测若起动时发咬曲轴反转应检查点火是否过早若起动时旋转轻快排气管有突突声应检查点火是否过迟若起动时有明显回火或放炮现象应属点火错乱需检查高压线或点火正时2冷车不易起动可先按混合气过稀检查再查高压火花是否过弱少数缸是否不工作3热车不易起动可先按混合气过浓检查再检查点火线圈温度是否过高各导线是否松动六汽油发动机爆燃诊断与排除1故障现象发动机怠速良好而当转速提高或突然加速时发动机产生爆燃2故障原因1点火时间过早2断火触点间隙过大3火花塞过热或积炭过多节气门轴松旷5 汽油牌号选择不当3故障排除1适当推迟点火提前角再启动若爆燃消失按点火早故障诊断2若仍爆燃再检查火花塞是否过热或积碳过多若过热应换火花塞3若推迟点火提前角或检查火化塞后仍爆燃则应检查混合气是否过浓触电间隙是否过大否则检查汽油牌号是否合适七汽油机化油器回火的诊断与排除1故障现象发动机运转时化油器回火动力下降2故障原因1混合气过稀2点火时间过迟3火花塞积炭过热4分电器搭铁不良3故障排除1适当关闭阻风门后若发动机正常工作则为混合气过稀按混合气过稀故障检查排除2对高压分线试火若火花正常应检查火花塞是否积碳过热若火花过弱按高压火弱故障排除3检查分电器断电触点固定螺钉是否松动而搭铁不良4检查点火是否正时八汽油机发动机振抖的诊断与排除1故障现象发动机运转时出现抖动2故障原因1点火错乱2个别缸不工作3点火时间过早4火花塞或断电触点间隙过大5混合气过浓3排除方法13一活塞敲缸1现象1发动机怠速运转时发出当当有节奏的响声2异响随着发动机的温度升高而减小或消失3发动机排出的烟色为蓝白色2原因分析1活塞与气缸壁配合间隙的影响2连杆扭转的影响3连杆小端的销套与活塞销连杆大端的轴承与轴径配合间隙合适时活塞换向时活塞就能从气缸的一侧平稳圆滑柔和地过渡到另一侧如果维护时更换的活塞销与承套装配过紧或连杆轴承与轴径装配过紧均会使活塞在换向时不能平顺圆滑柔和地过渡出现不随和的摆动于是产生了活塞敲击声4其他原因活塞损伤和活塞反椭圆等也会引起敲缸活塞径向间隙中无润滑油活塞敲缸会更明显3排除1如果活塞敲缸发生在早期故障期多数是因活塞销衬套与活塞销或连杆轴承与轴径装配过紧活塞销座孔与活塞销装配过紧或因活塞拉伤引起这时应进行单缸断火实验若断火后活塞敲缸声减小或消失表明此缸有活塞敲缸应进一步拆卸检查并有针对性地进行排除2如果活塞敲缸发生在正常使用期多数是连杆变形所致这时也应进行单缸断火实验若断火后活塞敲缸声略减但不消失表明此缸的活塞敲缸是连杆变形引起的应进一步拆卸连杆进行检查并校正3如果活塞敲缸发生在损耗期其响声不随发动机温度变化排气管冒有蓝白烟大多数是因活塞与气缸壁磨损导致配合间隙过大所致应进行发动机大修或酌情排除如果发动机温度升高后活塞敲缸响声减小或消失可暂不修理继续使用二活塞销响1现象发动机运转时能听到活塞销与配合副活塞销座孔与活塞销活塞销与销套产生撞击发出尖锐的咯儿咯儿响声则为活塞销响其响声在怠速略高时较为清晰2原因分析发动机工作时活塞销承受着较大的冲击载荷使活塞销与配合副压紧在运转中产生磨损随着使用时间的延长磨损或因修理不当使配合间隙增大当配合间隙增大到一定程度在活塞做往复运动时其加速度大小和方向随活塞运动位置改变而变化那么活塞销与销套和活塞的压紧面也在改变于是销与套在改变压紧面时发生撞击而产生响声活塞销与配合副无润滑油时响声会更明显3排除应解体进而查明并有针对性地予以更换使之配合间隙符合要求三连杆轴承响1现象当发动机工作时发出当当当有节奏的金属敲击声单缸断火后响声减小或。

柴油发动机常见故障判断与排除方法1、发动机无怠速的诊断与处理发动机无怠速，一般表现为油门置于怠速位置就熄火，当油门稍加大时，转速又很快升高，不能在低速下稳定运转。

1)原因（1）调速器怠速弹簧过软或折断。

（2）调速器传感元件磨损过大。

（3）喷油泵柱塞磨损严重。

（4）温度过低。

（5）气缸压力过低。

2) 诊断与处理方法（1）冷起动时无怠速，一般属正常现象。

这是由于温度过低，机油粘度过大，使发动机内阻力增加，柴油的喷雾、蒸发条件变差，造成发动机不能维持最低稳定转速运转，当油门抬起时，便很快熄火。

在这种情况下，可将油门调至稍高于怠速下运转，待发动机升温后，再恢复怠速运转。

（2）若发动机使用已久，无怠速工况，且伴随动力不足，燃料消耗不正常，一般是由于柱塞磨损过甚，怠速时漏油量增加，使供油量无法满足怠速工况要求,或气缸压力过低，喷油提前角过大、过小，使发动机燃烧条件差造成的。

只要按照动力不足的故障处理，怠速工况就会自然恢复。

（3）若上述情况正常，则应考虑调速器的怠速工作元件有无异常。

检查调速器弹簧有无折断，或调速元件磨损过多或弹簧过软，使飞锤在怠速运转时的离心力远远大于弹簧张力而减油，或维修人员调整不当。

必须拆下喷油泵总成在试验台上重新进行维修调整。

检查调速器时，首先应通过怠速螺钉调整，若调整无效，再进行怠速弹簧预紧张力的调整。

可将怠速弹簧调整螺帽向里稍拧或在弹簧座上加垫片，使预紧力增大，升高怠速。

如果弹簧折断，应更换后再调整，使之恢复怠速工作性能。

2、怠速过高的诊断与处理发动机怠速过高，表现为抬起油门时，发动机转速仍高于怠速规定值。

1)原因（1）油门操纵杆件调整不当。

（2）油门回位弹簧过软。

（3）怠速限止块或调整螺钉失调。

（4）怠速弹簧过硬或预紧力调整过大。

2) 诊断与处理方法怠速过高是最容易检查排除的故障之一。

首先应查看油门是否回到最小位置,若没有到位,检查油门调整情况和油门回位情况。

调整油门拉线限位螺钉,若油门仍不能回位,再检查油门回位弹簧是否过软。

学习任务发动机机油压力报警灯亮的故障检修名称课程名称汽车发动机检修教学对象10 汽检高职 4 班课时8 课时设计者一、教学内容分析《汽车发动机检修》是汽车维修与检测专业的核心课程之一，它在专业课程体系中占有非常重要的地位，既是后续专业课程学习的基础，也是汽车维修中、高级考证的重要组成部分。

发动机机油压力报警灯亮是汽车发动机常见的故障之一，主要涉及发动机的润滑系统，该系统在发动机中主要起着润滑的作用，以减少零件的摩擦和磨损。

通过对该任务的学习，使学生懂得发动机润滑系统的结构与工作原理，并会检修发动机润滑系统的故障，为后续的学习和今后的就业打下坚实的基础。

二、教学对象分析该班学生是汽车维修与检测专业高中起点二年级的学生，能够独立进行汽车维护操作，并具备一定的专业理论知识和动手能力。

该班大多数学生学习兴趣浓厚，具备一定的自主学习能力，上课能积极配合老师完成相关学习任务，课堂气氛较活跃，但是也有个别学生的团队合作意识不强，语言表达能力更有待进一步提高。

三、学习目标完成本学习任务后，学生应当能够：1、叙述发动机润滑系统各部件的功用及结构原理；2、叙述发动机润滑系统各部件的安装位置及润滑油的流经路径；3、根据故障现象和查阅资料获取的信息，分析故障原因，并在教师的指导下制定故障诊断方案，完成故障诊断流程图；4、在教师的指导下，以小组合作的方式，按照拟定的流程和规范操作的要求诊断和排除机油压力报警灯亮的故障；5、在教师指导下，根据技术标准对维修车辆进行维修质量检验；6、对工作任务的完成情况进行正确评估和反思，制定发动机润滑系统其它故障的诊断流程并进行实施。

四、学习重点及其化解方法教学重点：机油压力报警灯亮的故障诊断和排除。

化解方法：小组合作、教师示范与指导、工作页引导五、学习难点及其突破方法：教学难点：分析发动机机油压力报警灯亮的故障原因，制定故障诊断方案。

突破方法：观看视频、查阅学习资料、自主学习、工作页引导、小组讨论、教师指导六、教学策略选择与设计任务驱动教学法：教师通过创设教学情境来下达学习任务——发动机机油压力报警灯亮的故障检修，学生根据任务要求，借助学习材料，进行自主探索和互动协作的学习实践活动，从而达成既定的学习目标。

柴油机润滑系统的几个故障及检修处理方法一、机油温度过高的故障故障现象：从表面来看，是从油底壳通气塞处向外冒机油，或者是机油产生蒸气，如是向外冒机油，会呈现泡沫状，这种故障会造成机油压力过低，润滑效果下降。

产生这种故障的原因及处理方法：1.冷却用水温度过高，引起机油温度过高。

所以发生这种机油温度过高会同时发生冷却系统的其他故障。

针对这种情况，应通过解决水冷却系统故障来处理，水冷却故障处理好了，机油温度过高故障也就基本消失了，不过，要注意同时更换机油，因为机油受到高温后，粘性下降，润滑效果不良，使机油温度过高不能完全消除。

2.机油泵过度磨损，使得泵油量不足够，润滑不充分，机件硬摩擦过重，产生高温，引起机油温度过高，这种故障发生的特点是，随着机器使用次数或时间的延长，温度会越来越高，发生这种故障时，应及时更换机油泵。

3.发动机长时间超负荷。

发生这种故障要及时停止作业，因为作为一个完整的发动机系统，如果长时间超负荷工作，不仅会发生机油温度过度，还会发生机件整体温度过高，机件磨损速度急剧加快，发动机使用寿命大大缩短。

造成整体发动机快速报废，这样的发动机损坏，一般是难以通过更新个别零件甚至系统来解决的。

4.轴承配合间隙过小，发生这种故障的原因是，轴承间隙过小，使得机油不能足量渗入轴承间隙是，不能形成均匀的油膜，发生大面积的钢性直接摩擦，产生高温，发生这种故障多是新修理机器，刚换上的轴承间隙过小，最好是重新装配轴承，不过这种故障的严重程度会随着使用次数或时间的延长而降低，如果形成的温度不是很高，可不予修理，但要注意单次使用时间不要过长。

5.油底壳油量不足，或者机油过脏、杂质多、机油滤清器堵塞。

这时应及时补充机油，或更换机油，清除机油滤清器堵塞物或更换机油滤清器。

6.气缸密封性差、高温气体窜入曲轴箱加温机油。

若打开曲轴箱的通气器，从那里有蓝烟冒出，甚至直接从排气管冒出蓝烟，则可以确定是气缸密闭性能不好，造成机油温度过高，这种故障的产生会同时伴随机器动力输出明显减弱的特征，维修思路是解决气缸的密封性能。

发动机常见故障诊断及排除发动机无怠速的诊断与处理发动机无怠速，一般表现为油门置于怠速位置就熄火，当油门稍加大时，转速又很快升高，不能在低速下稳定运转。

⑴原因①调速器怠速弹簧过软或折断。

②调速器传感元件磨损过大。

③喷油泵柱塞磨损严重。

④温度过低。

⑤气缸压力过低。

⑵诊断与处理方法①冷起动时无怠速，一般属正常现象。

这是由于温度过低，机油粘度过大，使发动机内阻力增加，柴油的喷雾、蒸发条件变差，造成发动机不能维持最低稳定转速运转，当油门抬起时，便很快熄火。

在这种情况下，可将油门调至稍高于怠速下运转，待发动机升温后，再恢复怠速运转。

②若发动机使用已久，无怠速工况，且伴随动力不足，燃料消耗不正常，一般是由于柱塞磨损过甚，怠速时漏油量增加，使供油量无法满足怠速工况要求；或气缸压力过低，喷油提前角过大、过小，使发动机燃烧条件差造成的。

只要按照动力不足的故障处理，怠速工况就会自然恢复。

③若上述情况正常，则应考虑调速器的怠速工作元件有无异常。

检查调速器弹簧有无折断，或调速元件磨损过多或弹簧过软，使飞锤在怠速运转时的离心力远远大于弹簧张力而减油，或维修人员调整不当。

必须拆下喷油泵总成在试验台上重新进行维修调整。

检查调速器时，首先应通过怠速螺钉调整，若调整无效，再进行怠速弹簧预紧张力的调整。

可将怠速弹簧调整螺帽向里稍拧或在弹簧座上加垫片，使预紧力增大，升高怠速。

如果弹簧折断，应更换后再调整，使之恢复怠速工作性能。

怠速过高的诊断与处理发动机怠速过高，表现为抬起油门时，发动机转速仍高于怠速规定值。

⑴原因①油门操纵杆件调整不当。

②油门回位弹簧过软。

③怠速限止块或调整螺钉失调。

④怠速弹簧过硬或预紧力调整过大。

⑵诊断与处理方法怠速过高是最容易检查排除的故障之一。

首先应查看油门是否回到最小位置，若没有到位，检查油门调整情况和油门回位情况。

调整油门拉线限位螺钉，若油门仍不能回位，再检查油门回位弹簧是否过软。

如果是检修调试后不久的喷油泵，应考虑怠速调整是否正确，怠速弹簧预紧力调整是否过大，若已更换弹簧，应检查弹簧是否过硬。

柴油发动机常见故障原
因及排除方法
The manuscript was revised on the evening of 2021
柴油发动机常见故障原因及排除方法
柴油机不能起动
一般是起动转速低，油路不正常，压缩压力不够等原因造成。

一、起动转速低：
二、油路系统不正常：
三、压缩压力不够：
四、其他原因：
机油压力不正常（过高、过低或无压力）
一般是机油量太少，机油泵及润滑系统零部件损坏，松动造成。

一、机油无压力，压力过低：
二、机油压力过高：
三、摇臂轴处不上机油：
排气冒烟
一般是喷油器喷油不正常，混合恶化，燃烧不良冒黑烟；部份柴油油雾未能燃烧或水进入燃烧室冒白烟；机油窜入燃烧室冒蓝烟。

一、排气冒黑烟：
二、排气冒白烟：
三、排气冒蓝烟：
功率不足
一般是供油不足，漏气严重，燃油不良所造成。

不正常响声
振动严重
柴油机过热
一般表现为机油温度，出水温度，排气温度升高。

主要原因机油稀释变质，冷却不佳，燃烧不良。

机油耗量过大
一般为活塞环与缸套磨损，机油上窜燃烧室，活塞环胶结，刮油性能变差机油从密封破坏处泄漏，机油温度过高等引起。

目录前言 (1)实例一康明斯6BT5.9发动机机油压力过低 (2)实例二奇瑞QQ轿车发动机水温过高 (8)实例三长安奔奔发动机怠速转速不稳定 (14)实例四广州丰田佳美发动机不能起动 (19)实例五神龙富康发动机异响 (27)总结 (33)参考文献 (34)前言随着科学技术的不断发达，最近几年汽车工业也随着快速发展，而且我国的汽车日益增多，需要了解汽车，熟悉汽车，使用维护好汽车的人也越来越多。

本论文主要是针对发动机的一些常见故障现象的诊断。

发动机主要由曲柄连杆机构、配气机构、燃料供给系、点火系、冷却系、润滑系、起动系等组成。

曲柄连杆机构由机体组、活塞连杆组和曲轴飞轮组三部分组成。

机体组主要包括气缸体、气缸套、气缸盖、气缸垫、气缸衬套曲轴箱及油底壳等机件；活塞连杆组主要包括活塞、活塞环、活塞销、连杆和连杆轴承等机件；曲轴飞轮组主要包括曲轴、曲轴轴承、飞轮和扭转减震器等机件。

配气机构由气门组和气门传动组组成。

气门组主要包括气门、气门座、气门导管、气门弹簧等机件；气门传动组主要包括凸轮轴、凸轮轴正时齿轮、挺柱和曲轴正时齿轮等机件。

其作用是将可燃混合气及时充入气缸并及时从气缸排出废气。

点火系主要包括电源（蓄电池，发电机）、断电器、点火线圈、点火信号发生器、点火器、分电器、火花塞和点火开关等机件。

点火系是提供高压火，保证按规定时刻及时点燃气缸中被压缩的可燃混合气，使发动机正常工作。

润滑系主要包括油底壳、机油泵、机油滤清器、限压阀、旁通阀、集滤器、机油压力表、机油标记尺等机件。

润滑系功用是将润滑油不断供给作相对运动的零件以减少它们之间的摩擦阻力，减轻机件的磨损，并部分地冷却摩擦零件，清洗摩擦表面。

冷却系主要包括水泵、散热器、节温器、风扇、分水管、水套、百叶窗、水温表等机件。

其功用是散发受热机件的热于大气中，以保证发动机在最适宜的温度下工作。

随着汽车工业的快速发展，汽车维修作业的方式和重点已发生了革命性的变化，传统的按大修工艺和零件修复已经淘汰，汽车修理已经进入机电一体化，检测诊断和维修一条龙的快速轨道。

道依茨B/FL413F/513/C 风冷柴油机
疑难故障分析与排除方法
一、故障排除的一般方法
发动机的故障千变万化，很难有一个标准的排除方法。

根据我们多年来的实际排故经验，在分析故障发生的原因和位置时，对于复杂故障，不要首先肯定一定是什么原因造成什么故障。

而是要认真观察故障现象，分析故障发生可能的原因和位置，列出产生故障各种因素，然后用逐项排除法将产生故障的可能原因逐一排除。

当产生该故障的可能原因全部排除后，该故障一定也就排除了。

下面就发动机温度高，排气管有时“烧红”这一故障现象为例，分析一下故障
整体温度高。

现象：机油压力低。

１、该缸喷油器滴油，燃油长时间在活塞顶部燃烧，。
