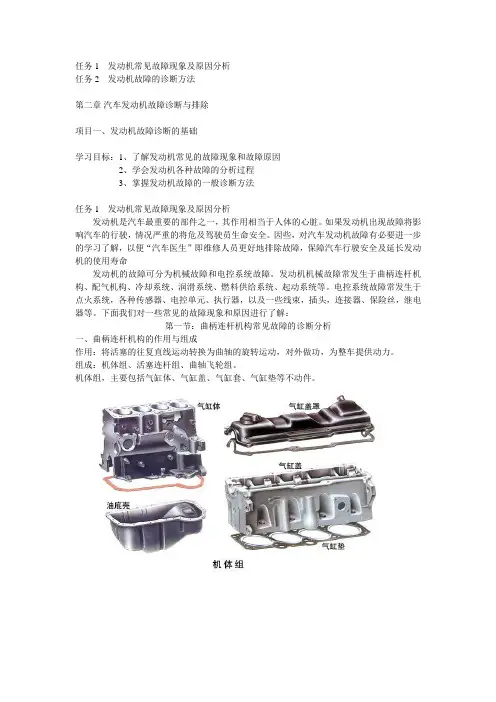

任务1 发动机常见故障现象及原因分析任务2 发动机故障的诊断方法第二章汽车发动机故障诊断与排除项目一、发动机故障诊断的基础学习目标：1、了解发动机常见的故障现象和故障原因2、学会发动机各种故障的分析过程3、掌握发动机故障的一般诊断方法任务1 发动机常见故障现象及原因分析发动机是汽车最重要的部件之一，其作用相当于人体的心脏。

如果发动机出现故障将影响汽车的行驶，情况严重的将危及驾驶员生命安全。

因些，对汽车发动机故障有必要进一步的学习了解，以便“汽车医生”即维修人员更好地排除故障，保障汽车行驶安全及延长发动机的使用寿命发动机的故障可分为机械故障和电控系统故障。

发动机机械故障常发生于曲柄连杆机构、配气机构、冷却系统、润滑系统、燃料供应系统、起动系统等。

电控系统故障常发生于点火系统，各种传感器、电控单元、执行器，以及一些线束，插头，连接器、保险丝，继电器等。

下面我们对一些常见的故障现象和原因进行了解：第一节：曲柄连杆机构常见故障的诊断分析一、曲柄连杆机构的作用与组成作用：将活塞的往复直线运动转换为曲轴的旋转运动，对外做功，为整车提供动力。

组成：机体组、活塞连杆组、曲轴飞轮组。

机体组，主要包括气缸体、气缸盖、气缸套、气缸垫等不动件。

活塞连杆组，主要包括活塞、活塞环、活塞销、连杆运动件。

曲轴飞轮组，主要包括曲轴、飞轮等机件。

二、曲柄连杆机构的工作条件气缸内最高温度: 2500K以上最高压力:3MPa-5MPa现代发动机最高转速:3000-6000r/min，活塞在气缸内每秒钟要完成约100-200个行程，线速度非常大。

可燃混合气与燃烧废气含有酸性成分〔有机酸、矿物质酸〕，腐蚀零件。

曲柄连杆机构工作条件：高温，高压，高速，化学腐蚀，热负荷、机械负荷高第二节：曲柄连杆机构常见故障一、缸体、缸盖变形1 故障现象①发动机排白烟。

②怠速运转时，打开水箱盖看到水箱冒气泡。

③缸压低。

2．故障原因①缸体在铸造和机械加工时，有残余应力，由于零件的时效处理不足，造成内应力很大，高温时内应力重新分布。

任务1 发动机常见故障现象及原因分析任务2 发动机故障的诊断方法第二章汽车发动机故障诊断与排除项目一、发动机故障诊断的基础学习目标：1、了解发动机常见的故障现象和故障原因2、学会发动机各种故障的分析过程3、掌握发动机故障的一般诊断方法任务1 发动机常见故障现象及原因分析发动机是汽车最重要的部件之一，其作用相当于人体的心脏。

如果发动机出现故障将影响汽车的行驶，情况严重的将危及驾驶员生命安全。

因些，对汽车发动机故障有必要进一步的学习了解，以便“汽车医生”即维修人员更好地排除故障，保障汽车行驶安全及延长发动机的使用寿命发动机的故障可分为机械故障和电控系统故障。

发动机机械故障常发生于曲柄连杆机构、配气机构、冷却系统、润滑系统、燃料供给系统、起动系统等。

电控系统故障常发生于点火系统，各种传感器、电控单元、执行器，以及一些线束，插头，连接器、保险丝，继电器等。

下面我们对一些常见的故障现象和原因进行了解：第一节：曲柄连杆机构常见故障的诊断分析一、曲柄连杆机构的作用与组成作用：将活塞的往复直线运动转换为曲轴的旋转运动，对外做功，为整车提供动力。

组成：机体组、活塞连杆组、曲轴飞轮组。

机体组，主要包括气缸体、气缸盖、气缸套、气缸垫等不动件。

活塞连杆组，主要包括活塞、活塞环、活塞销、连杆运动件。

曲轴飞轮组，主要包括曲轴、飞轮等机件。

二、曲柄连杆机构的工作条件气缸内最高温度: 2500K以上最高压力:3MPa-5MPa现代发动机最高转速:3000-6000r/min，活塞在气缸内每秒钟要完成约100-200个行程，线速度非常大。

可燃混合气与燃烧废气含有酸性成分（有机酸、矿物质酸），腐蚀零件。

曲柄连杆机构工作条件：高温，高压，高速，化学腐蚀，热负荷、机械负荷高第二节：曲柄连杆机构常见故障一、缸体、缸盖变形1 故障现象①发动机排白烟。

②怠速运转时，打开水箱盖看到水箱冒气泡。

③缸压低。

2．故障原因①缸体在铸造和机械加工时，有残余应力，由于零件的时效处理不足，造成内应力很大，高温时内应力重新分布。

汽车发动机故障诊断与排除教案教案：汽车发动机故障诊断与排除一、教学目标：1.了解汽车发动机的基本构造和工作原理；2.掌握汽车发动机故障的常见症状和故障诊断方法；3.学会对汽车发动机故障进行排除和维修。

二、教学内容：1.汽车发动机的基本构造和工作原理1.1发动机的基本构造：缸体、曲轴、连杆、活塞等部件；1.2发动机的工作原理：四冲程循环，进气、压缩、爆炸、排气四个阶段。

2.汽车发动机故障的常见症状和故障诊断方法2.1发动机无法启动：检查点火系统、燃料系统和机械部分；2.2发动机启动后抖动或不稳定：检查点火系统、燃料系统和进气系统；2.3发动机缺乏动力：检查点火系统、燃料系统和排气系统；2.4发动机异响：检查曲轴、连杆、活塞等部件。

3.汽车发动机故障的排除和维修3.1点火系统故障的排除和维修：检查点火线圈、点火塞和点火线等部件；3.2燃料系统故障的排除和维修：检查燃油泵、喷油嘴和燃油滤清器等部件；3.3进气系统故障的排除和维修：检查进气门、进气管和节气门等部件；3.4排气系统故障的排除和维修：检查排气门、排气管和消声器等部件；3.5机械部分故障的排除和维修：检查缸体、曲轴和连杆等部件。

三、教学过程：1.写板引入，介绍汽车发动机的基本构造和工作原理；2.分组小组讨论，总结汽车发动机故障的常见症状和故障诊断方法；3.设计小组实践活动，要求学生根据给定的故障症状进行故障诊断；4.分组展示并讨论实践活动的结果，提出排除和维修方案；5.结合实例，演示如何排除和维修常见的发动机故障；6.设置小组练习环节，要求学生根据给定的故障情景进行排除和维修；7.拓展内容，介绍汽车发动机常见故障预防和日常维护知识；8.总结课程内容，布置作业并进行互评。

四、教学方法：1.导入法：通过写板引入，激发学生对课程内容的兴趣和探索欲望。

2.讨论法：通过小组讨论和展示，激发学生的思维和创造力，培养团队合作能力。

3.实践法：通过设计小组实践活动和练习环节，提高学生的动手能力和实际应用能力。

汽车发动机故障诊断技术教案第二章第二章：汽车发动机故障诊断技术第二讲：汽车发动机诊断的基本原理和方法教学目标：1.了解汽车发动机故障的诊断原理和方法。

2.掌握汽车发动机故障的常见原因和诊断步骤。

3.培养学生的发动机故障诊断能力。

教学内容：1.汽车发动机故障的诊断原理1.1分析故障现象1.2查找故障原因1.3确定故障部位1.4进行故障诊断2.汽车发动机故障的诊断方法2.1确认发动机是否正常运转2.2检查燃油系统是否正常工作2.3检查点火系统是否正常工作2.4检查冷却系统是否正常工作2.5检查润滑系统是否正常工作2.6检查排气系统是否正常工作2.7检查进气系统是否正常工作2.8检查发动机控制系统是否正常工作2.9检查其他系统是否正常工作教学过程：本讲采用讲授、讨论和演示相结合的方式进行教学。

引入：以一种互动的方式，引入发动机故障的诊断原理和方法，让学生对这个课题产生浓厚的兴趣。

讲解：详细讲解发动机故障的诊断原理和方法，包括分析故障现象、查找故障原因、确定故障部位和进行故障诊断等内容。

讨论：组织学生就发动机故障诊断的常见原因和诊断步骤展开讨论，促使学生深入理解和掌握相关知识。

演示：通过实际案例和场景还原，演示发动机故障的诊断过程，让学生对理论知识有更直观的了解和应用。

总结：总结本讲的主要内容和要点，强调发动机故障诊断的重要性和必要性。

作业：布置相关阅读和实践任务，要求学生运用所学知识诊断其中一具体发动机故障。

教学资源：教学投影仪、多媒体课件、相关案例资料、实车演示设备。

教学评估：教学过程中通过课堂讨论、问题解答等方式，检测学生对知识的理解和掌握情况。

根据作业完成情况评估学生的实践能力。

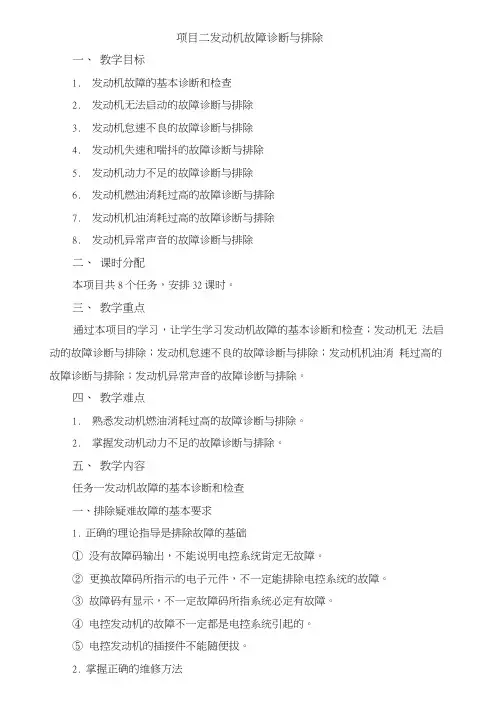

项目二发动机故障诊断与排除一、教学目标1.发动机故障的基本诊断和检查2.发动机无法启动的故障诊断与排除3.发动机怠速不良的故障诊断与排除4.发动机失速和喘抖的故障诊断与排除5.发动机动力不足的故障诊断与排除6.发动机燃油消耗过高的故障诊断与排除7.发动机机油消耗过高的故障诊断与排除8.发动机异常声音的故障诊断与排除二、课时分配本项目共8个任务，安排32课时。

三、教学重点通过本项目的学习，让学生学习发动机故障的基本诊断和检查；发动机无法启动的故障诊断与排除；发动机怠速不良的故障诊断与排除；发动机机油消耗过高的故障诊断与排除；发动机异常声音的故障诊断与排除。

四、教学难点1.熟悉发动机燃油消耗过高的故障诊断与排除。

2.掌握发动机动力不足的故障诊断与排除。

五、教学内容任务一发动机故障的基本诊断和检查一、排除疑难故障的基本要求1.正确的理论指导是排除故障的基础①没有故障码输出，不能说明电控系统肯定无故障。

②更换故障码所指示的电子元件，不一定能排除电控系统的故障。

③故障码有显示，不一定故障码所指系统必定有故障。

④电控发动机的故障不一定都是电控系统引起的。

⑤电控发动机的插接件不能随便拔。

2.掌握正确的维修方法①应使用正确的检测工具检查点火系统有无高压火。

②检修电控发动机燃油系统之前必须卸压。

③对电控车进行电焊作业或车身烤漆时，必须拆下电脑ECUo④没有读取故障码前，不允许拆除蓄电池连接线。

⑤检修燃油系统前，必须先拆蓄电池的连接线或熔丝。

⑥在检修或更换新旧汽油泵时，不允许在空气中通电进行运转试验。

⑦电控发动机的ECU不适宜用换新的方法來鉴别其好坏。

⑧点火开关处于接通位置时，不允许拆除蓄电池连接线和与蓄电池电压相同的电气装置的导线。

⑨不是所有的电控车，都是采用拆除蓄电池连接线的方法來消除故障码的。

⑩检测汽缸压力，应断开点火系统电源和燃油泵电源。

二、排除疑难故障的基本思路1.故障的确认①一般低挡车的ECU不能监测不工作的点火线圈、污染或损坏的火花塞以及高压线断芯而引起的高压点火电路的故障。

（10）检查气缸压力是否正常。

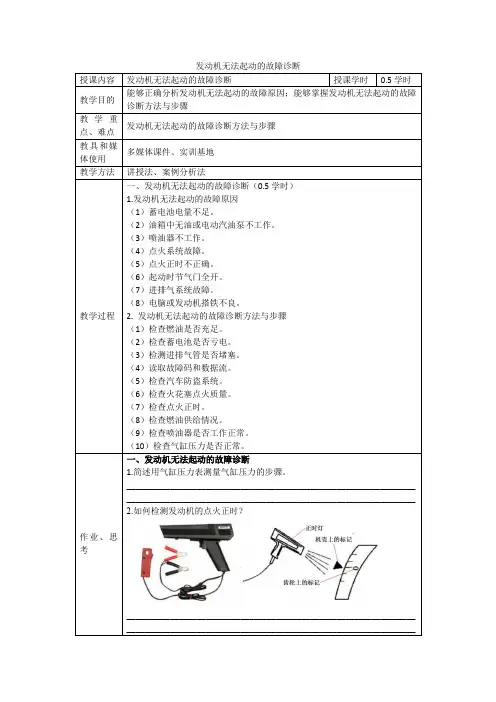

一、发动机无法起动的故障诊断1.简述用气缸压力表测量气缸压力的步骤。

__________________________________________________________________ __________________________________________________________________ 2.如何检测发动机的点火正时？__________________________________________________________________ __________________________________________________________________3.用气缸压力表检测气缸压力时，对于汽油机应将压力表安装在______位置，对于柴油机应将压力表安装在______位置。

__________________________________________________________________ __________________________________________________________________ 4.检查蓄电池是否亏电时，若起动电压不低于______则说明正常，如果过低则蓄电池有可能失效。

5.检查发动机燃油系统压力时，首先应进行（）操作。

A 安装燃油压力表B 燃油系统卸压C 起动发动机一、发动机混合气过浓或过稀的故障诊断1. 为什么活性炭罐电磁阀处于常开状态时，会导致发动机混合气过浓？__________________________________________________________________ __________________________________________________________________ 2.如何检测发动机进气系统是否漏气？__________________________________________________________________ __________________________________________________________________3.发动机正常工作时，击穿火花塞间隙的电压一般在（）左右。

汽车发动机故障诊断与排除教案教案主题：汽车发动机故障诊断与排除教学目标：1.了解汽车发动机的基本构造和工作原理。

2.学会使用故障诊断设备和仪器进行汽车发动机故障诊断。

3.掌握常见的汽车发动机故障排除方法。

教学内容：一、汽车发动机基本构造和工作原理（20分钟）1.发动机的组成部分：气缸、活塞、连杆、曲轴等。

2.发动机的工作循环：进气、压缩、爆燃、排气。

3.发动机的供油系统、供气系统和点火系统。

二、故障诊断设备和仪器的使用（30分钟）1.介绍常用的故障诊断设备和仪器：OBD-II故障码读取器、燃油压力表、继电器测试器等。

2.使用OBD-II故障码读取器进行故障码的读取和解析。

3.使用其他仪器进行具体故障的检测，如检查燃油压力和点火系统。

三、常见的汽车发动机故障排除方法（40分钟）1.发动机无法启动的排除方法：a.检查电池是否有电，检查起动机是否工作。

b.检查供油系统是否正常。

c.检查点火系统是否工作正常。

2.发动机运转不稳的排除方法：a.检查供油系统，清洁或更换喷油嘴。

b.检查点火系统，更换或调整点火线圈。

c.检查进气系统，清洁或更换空气滤清器。

3.发动机巡航过程中出现故障的排除方法：a.检查供油系统，查看燃油压力是否正常。

b.检查点火系统，查看点火线圈是否正常工作。

c.检查排气系统，查看废气后处理装置是否堵塞。

四、教学案例分析和讨论（30分钟）1.提供一些实际故障案例，引导学生分析和思考排除方法。

2.鼓励学生提出自己遇到的故障，并进行分组讨论。

教学方式与方法：1.讲解法：通过展示图片和实物来介绍发动机的构造和工作原理。

2.实践操作：教师带领学生进行故障诊断设备和仪器的使用操作演示。

3.案例分析与讨论：教师提供实际案例，让学生进行分析和讨论。

教学评估：1.布置课后作业，要求学生根据所学内容进行汽车发动机故障诊断与排除。

2.开展小组讨论，让学生分享自己的故障排除经验和方法。

3.考试评估：设计考试题目，测试学生对汽车发动机故障诊断与排除的掌握程度。

汽车故障诊断技术教案(发动机部分)《汽车检测与故障诊断一体化教程》教案主讲教师：任广文2023年5月5日课题教学课时知识目标项目一汽车故障诊断基础知识1、了解汽车故障的类型及特点。

2、了解汽车故障产生的根本原因及其规律。

3、掌握汽车故障的诊断原则和诊断方法。

4、认识常用检测诊断仪器和设备。

教学目的能力目标1、能够识别汽车常见故障现象。

2、能够熟练运用故障诊断方法分析汽车故障。

3、能够认识和正确使用常用检测诊断仪器和设备。

教学重点汽车故障的诊断方法教学难点汽车故障的产生原因及规律教学要求熟练掌握汽车构造及技术使用等相关知识教学方法任务驱动与现场教学相结合。

教具多媒体课件、相关教学视频、图片等教师活动提出问题汽车在运行教学内容任务一汽车故障及其规律一、汽车故障及特征汽车故障指汽车部分或完全丧失工作能力的现1学生活动通过学生的交流讨论过程会有哪些常见故障？如何诊断故障？导入新课通过提问形式引导学生展开讨论。

探究新知深化目标实物展示视频并进行现场操作演示，仔细讲授象。

它包括汽车不能行驶，功能不正常或个别性能指标超出规定技术标准。

如发动机不能起动，动力不足等。

汽车的使用条件十分复杂，形成故障的因素也多种多样，要准确地判断汽车故障，必须首先了解其表现出来的不同的内在和外表的特征，并根据这观察实物现场演示了解认识汽车故障现象。

些症状迅速找出故障部位和故障原因，并加以排除。

认真观察虽然汽车故障症状错综复杂，但根据实践经验归纳起来大致可分为以下几种表现形式，如表1-1所示。

二、汽车故障的分类汽车故障的类型，根据不同的分类方式有多种，不同类型的故障，有不同的特点。

故障的类型和特点见表1-2所示。

三、汽车故障产生的原因1、工作条件恶劣2、设计制造缺陷3、使用维修不当4、燃料、润滑油选用不正确5、管理方面的问题四、汽车故障的变化规律汽车故障变化规律是指汽车的故障率随汽车行驶里程的变化而变化的规律。

引发思考认真听讲仔细领会通过观察加深理解2机构的运行数据、波形等，为分析、判断技术状况提供定量依据，最终确定汽车故障的原因和部位的诊断方法。

发动机故障诊断与排除教案常见车型故障码调取与清除教案内容一、日本丰田车系1.调取故障码普通方式调取故障码：打开点火开关，不起动发动机，用专用跨接线短接故障诊断座上的“ＴＥ１”与“Ｅ１”端子，仪表盘上的故障指示灯“CHECK ENGINE”即闪烁输出故障码。

2.清除故障码故障排除后，将ECU中存储的故障码清除，方法有两种：一是关闭点火开关，从熔丝盒中拔下EFI熔丝（20A）10s以上；二是将蓄电池负极电缆拆开10s以上，但此种方法同时使时钟、音响等有用的存储信息丢失。

二、日本日产车系随车型不同，故障码的调取与清除分三种不同方式：1.如果在主电脑侧有一红一绿两个指示灯，另有一个“TEST”（检测）选择开关，调取故障码时，先打开点火开关，然后将“TEST”开关转至“ON”位置，两个指示灯即开始闪烁。

根据红绿灯的闪烁次数读取故障码，红灯闪烁次数为故障码的十位数，绿灯闪烁的次数为故障码的个位。

清除故障码时，将“TEST”开关转至“OFF”位置，再关闭点火开关即可清除故障码。

主电脑位于仪表盘后或叶子板后。

2.如果在主电脑侧只有一个红色显示灯，另有一个可变电阻调节旋钮孔，调取故障码时，先打开点火开关，然后将可变电阻旋钮顺时针拧到底，等2 s后再将可变电阻旋钮逆时针拧到底，红色显示灯即开始闪烁输出故障码。

每次操作只能输出一个故障码，有多个故障码时需重复上述操作。

清除故障码时，将可变电阻旋钮顺时针拧到底，等15s 后再逆时针旋到底，再等2 s后关闭点火开关即可清除故障码。

3.如果仪表盘上有故障指示灯“CHECK ENGINE”，则可通过短接诊断座上的相应端子调取故障码，日产车系故障诊断座位于发动机盖板支撑杆上方的熔丝盒内，有12端子和14端子两种，调取故障码时，先打开点火开关，然后取出12端子或14端子诊断座，并用跨接线短接诊断座上“6＃”和“7＃”端子（14端子诊断座）或“4＃”和“5＃”端子（12端子诊断座），等2s后拆开短接导线，仪表盘上的“CHECK ENGINE”灯即闪烁输出故障码（波形见下图）。
