地下室底板无梁楼盖的设计地下室在民用建筑中应用越来越广泛(特别是高层建筑),一般用作地下商场、停车场以及人防设施。
在多雨的广东地区,地下室底板经常承受水浮力作用,防水抗渗要求地下室底板板厚比较厚,板厚不少于250mm, 无梁楼盖是由楼板、柱和柱帽组成的板柱结构体系,楼面荷载直接由板传给柱及柱下基础。
无梁楼盖的特点是板厚比较厚,楼盖比较重,有利于提高结构的抗浮能力,在施工方面,采用无梁楼盖结构形式有省砖模、楼面钢筋绑扎方便,设备安装方便等优点,从而大大提高了施工速度。
因此,无梁楼盖在地下室底板的应用越来越广泛了,本文主要针对地下室底板无梁楼盖的设计,结合结构设计软件08版PKPM-SLABCAD,谈谈自己的一些设计心得。
一.由抗渗等级、设防水位、地下室侧壁壁厚初步定底板板厚1.由地下室的埋置深度确定防水混凝土的设计抗渗等级,根据《地下工程防水技术规程》第4.1.4条3.侧壁与底板(基础)连接,底板(基础)视为侧壁的固定支承时,底板(基础)的厚度必须大于池壁,可根据地基的土质情况取1.2~1.5倍侧壁厚度,并将底板(基础)外挑;当侧壁与底板板厚一样时,底板可视为侧壁的弹性支座,对于外墙为悬臂式挡土墙,一般都按底板为池壁的固定支承,故相应部份的底板板厚需为侧壁厚度的1.2~1.5倍。
工程实例:工程概况:某工程位于中山东区,一层地下室车库,室外地面标高-0.100m,地下室底板板面标高-3.300m,设防水位为-0.300m.楼梯间在首层±0.00m处无楼板,楼梯间外墙为悬臂构件。
暂定底板板厚300mm。
工程埋置深度H约为(-0.100)-(-3.3-0.300)=3.5m,根据表4.1.4,底板的防水抗渗等级为P6;水头高度H1=(-0.300)-(-3.3-0.300)=3.3m,根据表1,H1/t≤10,t≥330mm,暂取板厚t=350mm 楼梯间外墙的计算模型为一端固端一端由的悬臂构件,通过构件计算得楼梯间外墙的合理壁厚为350mm,故与楼梯间外墙相连的底板的板厚取1.2~1.5倍侧壁壁厚,由于该工程地基土质较好,故该部份底板板厚t取450mm.二.板面荷载计算1、底板强度挠度裂缝主要受两种荷载工况控制,向下力(自重、一般使用活荷载)控制和向上力(浮托力)控制两种主要工况。
无梁楼盖的结构设计无梁楼盖是由楼板、柱和柱帽组成的板柱结构体系,楼面荷载直接由板传给柱及柱下基础。
因此这种结构缩短了传力路径,增大了楼层静空,并且节约了施工模板。
但楼板较厚,楼盖材料用量较多;楼盖的抗弯刚度较小,柱子周边的剪应力集中,可能会引起板的冲切破坏。
由于无梁楼盖结构改善了采光、通风和卫生条件,常用于冷库、商场、仓库、书库等建筑。
在地震作用下无梁楼盖体系中板柱节点将产生不平衡弯矩,这种不平衡弯矩的反复作用将严重影响节点的承载力,因此无梁楼盖体系中板柱节点是抗冲切和抗震的薄弱环节,节点的破坏是导致结构倒塌的主要原因。
由于板柱节点在剪力和不平衡弯矩作用下的受力性能和破坏机理非常复杂,目前对这一问题的研究不够深入,我国目前的抗震规范、混凝土结构设计规范等技术标准中只有板节点的抗冲切验算方法,没有节点在不平衡弯矩作用下的分析和设计方法,因此,对其如何进行工程设计的研究具有一定的实际意义。
同济大学对此进行了大比例尺试验研究,解决了工程实际中的问题,详细内容可参考有关资料。
无梁楼盖的类型:按楼面结构形式分为平板式和双向密肋式;也可在双向密肋的空隙内,填以轻质块材。
按有无柱帽分为无柱帽轻型无粱楼盖和有柱帽无梁楼盖。
按施工程序分为现浇式无梁楼盖和装配整体式无梁楼盖。
采用升板法施工的无梁楼盖是装配整体式的一种。
按平面布置可分为边缘设置悬臂板和不设置悬臂板的。
有悬臂板的可减少边跨跨中弯矩和柱的不平衡弯矩,同时也减少了柱帽类型。
一、一般规定(1) 无梁楼盖的柱网通常布置成正方形或矩形,以正方形更为经济。
(2) 无梁楼盖每个方向不宜少于三跨,以保证有足够的侧向刚度。
当楼面活荷载在 5kN/㎡以上时,跨度不宜大于6m 。
(3) 无梁楼盖的楼板通常采用等厚平板,板厚由受弯、受冲切计算确定,并不宜小于区格长边的1/35~1/32,也不小于150mm 。
(4) 为改善无梁楼盖的受力性能,节约材料,方便施工,可将沿周边的板伸出边柱外侧,伸出长度(从板边缘至外柱中心)不宜超过板缘伸出方向跨度的0.4倍。
无梁楼盖设计(二)17.5无梁楼盖板施工图按照平法标准图的柱上板带、跨中板带方式出图分为3个区域配筋:1、柱上板带,沿各跨贯通连续配筋,双层,如果按各跨最大值配筋则在第一跨标注。
操作无梁楼盖菜单下的子菜单“标注板带”即可标注出柱上板带。
如果前面生成了跨中板带,用“板带标注”菜单可把跨中板带和柱上板带同时标出。
2、柱帽或柱上板带相交处,根据减去柱上板带的剩余部分计算面积配置,钢筋长度为柱上板带宽度。
这部分钢筋也可称为柱上板带的非贯通筋。
操作无梁楼盖菜单下的子菜单“标注柱帽”即可标注柱帽处的钢筋。
3、跨中板带,这部分包括2种钢筋:(1)扣除柱上板带的剩余部分该部分设置了两种画法:第一种画法是对跨中板带也按照平法标准图的板带方式出图,在无梁楼盖参数中设置跨中板带相关参数:根据柱上板带自动生成跨中板带,如果勾选,软件将在柱上板带平行的方向上同时生成跨中板带。
操作“标注板带”菜单时同时也标注了跨中板带。
第二种画法是用集中标注方式画图和修改,如果不勾选如上参数,软件没有生成跨中板带时的画法,它普通房间板画钢筋方式相同。
因此操作的菜单就是集中标注的系列菜单;(2)在柱上板带垂直布置的非贯通钢筋,用原位标注方式画图和修改,和普通房间画图的支座负筋类似,操作的菜单就是原位标注系列菜单。
17.6 各跨板带选筋方案板带由连续的多跨组成,配置了贯通钢筋和非贯通钢筋,对于贯通钢筋部分,用户可以通过控制参数,既可以设置成各跨配筋相同,也可以设置成各跨不同。
如果设置成各跨配筋相同,则软件从所有各跨中选择最大计算值进行配筋,并在其第一跨集中标注,这种情况下配筋量较多。
如果设置成各跨不同,软件根据各跨配筋计算值分别配置不同的钢筋,并在各跨分别标注。
1、板带贯通钢筋面积板带贯通钢筋的设置,主要取决于以下两个参数:1)指定贯通筋最小配筋率:板带中间部位的顶部,计算弯矩很小或者为0,但由于无梁楼盖一般较厚,需要考虑一定的构造钢筋,此部分构造钢筋的设置,可以按此参数设置。
无梁楼盖结构设计要点探究无梁楼盖结构体系的传力路径清晰,同时具有增加楼层净空尺寸、确保楼面平整度,施工模板较为简单,能控制施工成本等特点,然而无梁楼自身的抗弯刚度较小、楼板产生的挠度较大,造成柱子局部区域板造成冲切破坏,极大影响了抗震性能。
本文阐述了无梁楼盖结构体系常见的计算方法,探究无梁楼盖结构体系的设计要点,分析结构体系的构造要求。
标签:无梁楼盖;结构体系;设计要点前言:无梁楼盖体系同时也被称为板柱体系,主要通过在楼盖中布置梁肋,将现浇混凝土板支承于柱,从受力角度来讲,无梁楼盖具有双向受力特点,同时楼面荷载将直接传递于柱,并传递于基础。
无梁楼盖从其结构形式可分为密肋板或平板。
而根据柱帽可分为无柱帽或有柱帽无梁楼盖体系,根据施工流程可分为现浇式或整体装配式。
根据笔者经验,当楼面的可变标准荷载值超过5KN/m2时,其跨度低于6m时,均适用无梁楼盖体系。
无梁楼盖结构体系目前适用于商场、多层工业厂房、库房、图书馆等建筑,其柱网都采用矩形或正方形,其中以正方形更具有经济,而板内钢筋根据纵、横向布置楼盖的四边支承墙上或边柱圈梁上,从而能够控制房屋的体积以及节省墙体结构,无梁楼盖天棚的平整度较高,而通风、采光以及卫生条件更为理想,由于施工模板较为简单,从而能够节省大量的模板用量与人员成本,因此推广无梁楼盖体系具有积极经济与社会效益。
1.无梁楼盖体系内力计算无梁楼盖结构体系设计可根据弹性理论来分析计算,也可根据塑性理论进行分析计算,目前常用的设计方法包括:经验系数计算法、等代框架计算法、精确计算法等。
1.1经验系数计算法该法常常适用于较为规则的等代框架建筑,采用经验系数法时,建筑物必须符合下列条件:第一,无梁楼盖结构纵、横方向均超过连续三跨;第二,任区格内的长跨与短跨之比不小于1.5;第三,相同方向的最大与最小跨度比值应当小于1.2 ,且两端跨度不应大于内跨;第四,活荷载不应大于3倍的恒荷载设计值;第五,为确保无梁楼盖低于水平荷载,在无梁楼盖结构体系中应确保有剪力与抗侧力支撑。

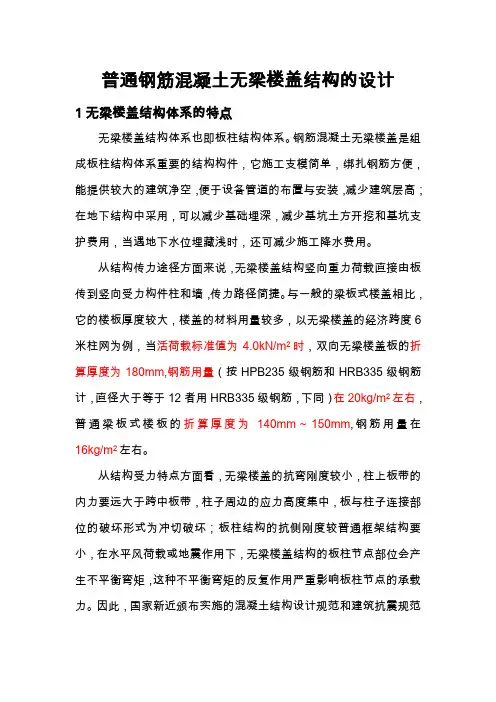

普通钢筋混凝土无梁楼盖结构的设计1无梁楼盖结构体系的特点无梁楼盖结构体系也即板柱结构体系。
钢筋混凝土无梁楼盖是组成板柱结构体系重要的结构构件,它施工支模简单,绑扎钢筋方便,能提供较大的建筑净空,便于设备管道的布置与安装,减少建筑层高;在地下结构中采用,可以减少基础埋深,减少基坑土方开挖和基坑支护费用,当遇地下水位埋藏浅时,还可减少施工降水费用。
从结构传力途径方面来说,无梁楼盖结构竖向重力荷载直接由板传到竖向受力构件柱和墙,传力路径简捷。
与一般的梁板式楼盖相比,它的楼板厚度较大,楼盖的材料用量较多,以无梁楼盖的经济跨度6米柱网为例,当活荷载标准值为4.0kN/m2时,双向无梁楼盖板的折算厚度为180mm,钢筋用量(按HPB235级钢筋和HRB335级钢筋计,直径大于等于12者用HRB335级钢筋,下同)在20kg/m2左右,普通梁板式楼板的折算厚度为140mm~150mm,钢筋用量在16kg/m2左右。
从结构受力特点方面看,无梁楼盖的抗弯刚度较小,柱上板带的内力要远大于跨中板带,柱子周边的应力高度集中,板与柱子连接部位的破坏形式为冲切破坏;板柱结构的抗侧刚度较普通框架结构要小,在水平风荷载或地震作用下,无梁楼盖结构的板柱节点部位会产生不平衡弯矩,这种不平衡弯矩的反复作用严重影响板柱节点的承载力。
因此,国家新近颁布实施的混凝土结构设计规范和建筑抗震规范对板柱结构体系的使用从使用范围上及结构构造上作了规定。
无梁楼盖结构体系最早始于20世纪初的美国,大量应用是在第二次世界大战之后,主要用于高层公寓建筑。
在我国,国内第一栋板柱结构试点建筑于1980年建成于四川成都,为六层住宅楼。
陕西最早的板柱结构建筑为西安唐城百货大厦,建成于20世纪80年代初期。
在我国,无梁楼盖结构常用于商场,书库,仓库,冷库等类建筑。
在非抗震设防区采用无梁楼盖结构具有较好的经济和安全效益,在抗震设防区,当因城市规划需要房屋建筑高度受到限制时,采用板柱结构也会取得较好的经济效益,但应注意要采取针对性的抗震措施。

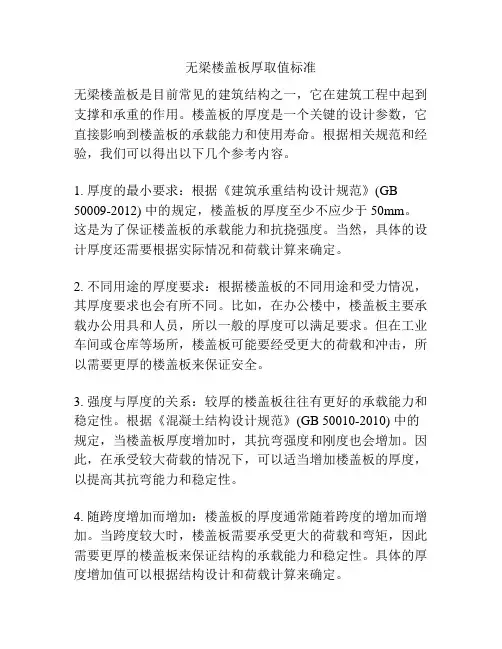

无梁楼盖板厚取值标准无梁楼盖板是目前常见的建筑结构之一,它在建筑工程中起到支撑和承重的作用。
楼盖板的厚度是一个关键的设计参数,它直接影响到楼盖板的承载能力和使用寿命。
根据相关规范和经验,我们可以得出以下几个参考内容。
1. 厚度的最小要求:根据《建筑承重结构设计规范》(GB 50009-2012) 中的规定,楼盖板的厚度至少不应少于50mm。
这是为了保证楼盖板的承载能力和抗挠强度。
当然,具体的设计厚度还需要根据实际情况和荷载计算来确定。
2. 不同用途的厚度要求:根据楼盖板的不同用途和受力情况,其厚度要求也会有所不同。
比如,在办公楼中,楼盖板主要承载办公用具和人员,所以一般的厚度可以满足要求。
但在工业车间或仓库等场所,楼盖板可能要经受更大的荷载和冲击,所以需要更厚的楼盖板来保证安全。
3. 强度与厚度的关系:较厚的楼盖板往往有更好的承载能力和稳定性。
根据《混凝土结构设计规范》(GB 50010-2010) 中的规定,当楼盖板厚度增加时,其抗弯强度和刚度也会增加。
因此,在承受较大荷载的情况下,可以适当增加楼盖板的厚度,以提高其抗弯能力和稳定性。
4. 随跨度增加而增加:楼盖板的厚度通常随着跨度的增加而增加。
当跨度较大时,楼盖板需要承受更大的荷载和弯矩,因此需要更厚的楼盖板来保证结构的承载能力和稳定性。
具体的厚度增加值可以根据结构设计和荷载计算来确定。
5. 现场实际情况的考虑:在设计楼盖板厚度时,还需要考虑到现场的具体情况。
比如,如果楼盖板需要进行浇筑施工,那么要考虑到浇筑工艺和材料的可行性,以保证施工的质量和效率。
此外,还要考虑到施工过程中可能带来的其他影响因素,如现场设备和人员的可操作性等。
综上所述,无梁楼盖板厚度的取值标准应根据相关规范、设备荷载和跨度等因素来确定。
只有合理选择楼盖板的厚度,才能保证建筑结构的安全和可靠性。
当然,上述参考内容仅供参考,具体的楼盖板厚度还需要根据实际工程情况和相关规范来进行详细的设计和计算。
浅谈无梁楼盖结构设计要点和构造要求1、无梁楼盖的基本构造无梁楼盖结构主要是由板和柱构成,由于柱顶处平板直接将荷载传递给柱,因此会在柱顶形成集中受力区域,产生柱头对板的冲切破坏,为了防止这种破坏的发生,往往在柱顶设置柱帽,以增大柱头与楼板的接触面积,有利于荷载的合理分布。
无梁楼盖结构中的板可分为柱上板带和跨中板带。
为了提高结构的抗震性能,应在柱上板带设置暗梁,以提高结构的整体性。
无梁楼盖的构造要求可参考为:混凝土等级不宜低于C30;板最小厚度不应小于150mm;柱帽边长不宜小于板跨度的1/6,厚度不宜小于1/4板的厚度;柱截面边长不应小于400mm,剪跨比不应小于2,高宽比不宜大于3;暗梁宽度可取柱宽加上柱宽度以外各1.5倍板厚。
2、无梁楼盖的内力计算无梁楼盖既可按弹性理论计算,也可以按塑性理论计算。
通常在进行无梁楼盖设计时,可以采用三种方法:等代框架法、经验系数法、精确计算法。
2.1 等代框架法。
该法也是手工近似计算的方法之一,计算宽度取垂直于计算跨度方向两相邻区格的中心间距,计算中纵横两方向均应承担全部荷载。
在垂直荷载作用下,板柱结构的平板和密肋板可采用等代框架法。
计算其内力:①等代框架的计算宽度,取垂直于计算跨度方向的两个相邻平板中心线的间距;②有柱帽的等代框架梁、柱的线刚度,可按现行规范GBJ130-90《钢筋混凝土升板结构技术规程》的有关规定确定;③计算中纵向和横向的等代框架均应承担全部作用荷载;④计算中宜考虑活荷载的不利布置。
按等代框架计算垂直荷载作用下板的弯矩,当平板与密肋板的任一区格的长短边比≤2 时,可分配给柱上板带和跨中板带支座负弯矩分别为75%和24%,跨中正弯矩分别为55%和45%;有柱帽时,其支座负弯矩应取刚域边缘处的值,除边支座弯矩和边跨中弯矩外,分配到各板带上的弯矩均应乘以0.8的系数。
等代框架法与经验系数法的主要区别在于,等代框架法先分别算出等代框架的支座弯矩和跨中弯矩,再按上述系数分配到柱上板带和跨中板带。

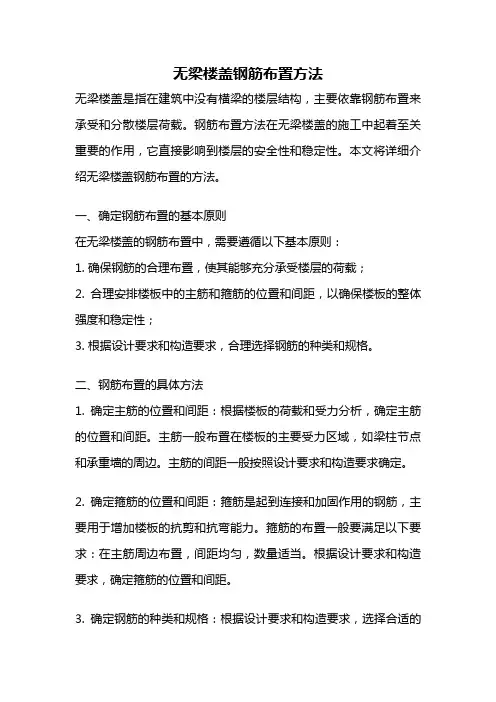

无梁楼盖钢筋布置方法无梁楼盖是指在建筑中没有横梁的楼层结构,主要依靠钢筋布置来承受和分散楼层荷载。
钢筋布置方法在无梁楼盖的施工中起着至关重要的作用,它直接影响到楼层的安全性和稳定性。
本文将详细介绍无梁楼盖钢筋布置的方法。
一、确定钢筋布置的基本原则在无梁楼盖的钢筋布置中,需要遵循以下基本原则:1. 确保钢筋的合理布置,使其能够充分承受楼层的荷载;2. 合理安排楼板中的主筋和箍筋的位置和间距,以确保楼板的整体强度和稳定性;3. 根据设计要求和构造要求,合理选择钢筋的种类和规格。
二、钢筋布置的具体方法1. 确定主筋的位置和间距:根据楼板的荷载和受力分析,确定主筋的位置和间距。
主筋一般布置在楼板的主要受力区域,如梁柱节点和承重墙的周边。
主筋的间距一般按照设计要求和构造要求确定。
2. 确定箍筋的位置和间距:箍筋是起到连接和加固作用的钢筋,主要用于增加楼板的抗剪和抗弯能力。
箍筋的布置一般要满足以下要求:在主筋周边布置,间距均匀,数量适当。
根据设计要求和构造要求,确定箍筋的位置和间距。
3. 确定钢筋的种类和规格:根据设计要求和构造要求,选择合适的钢筋种类和规格。
一般来说,无梁楼盖采用的钢筋主要有高强度螺纹钢筋和热轧带肋钢筋。
在选择钢筋规格时,要考虑到楼板的荷载和受力要求,确保钢筋的强度和承载能力。
4. 确定钢筋的连接方式:钢筋的连接方式主要有焊接、扎钢丝和机械连接等。
在无梁楼盖的钢筋布置中,一般采用焊接和扎钢丝的方式。
焊接连接适用于直径较大的钢筋,扎钢丝连接适用于直径较小的钢筋。
钢筋的连接要牢固可靠,确保楼板的整体稳定性。
5. 确定钢筋的锚固长度:钢筋的锚固长度是指钢筋在混凝土中的埋入长度。
根据设计要求和构造要求,确定钢筋的锚固长度。
通常情况下,钢筋的锚固长度一般为20倍钢筋直径。
三、注意事项1. 在进行钢筋布置之前,要对楼层的荷载和受力进行合理分析,确保钢筋布置的合理性和安全性。
2. 在进行钢筋布置时,要保证钢筋的质量和数量符合设计要求和施工规范。

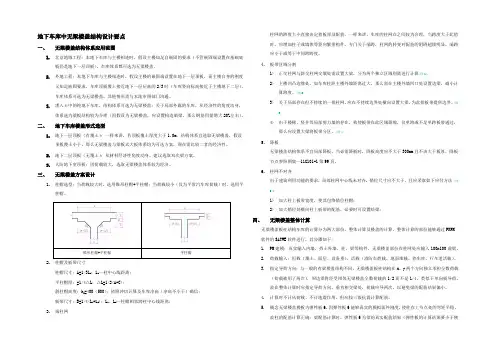

地下车库中无梁楼盖结构设计要点一、无梁楼盖结构体系应用范围1.北京地域工程:本地下车库与主楼相连时,假设主楼知足自嵌固的要求(不管嵌固端设置在基础底板仍是地下一层顶板),车库体系都可选为无梁楼盖。
2.外地工程:本地下车库与主楼相连时,假设主楼的嵌固端设置在地下一层顶板,而主楼自身的刚度又知足嵌固要求,车库顶板覆土接近地下一层层高的2/3时(车库竖向标高接近于主楼地下二层),车库体系可选为无梁楼盖。
其他情形需与本地审图部门沟通。
3.埋入土中的纯地下车库,结构体系可选为无梁楼盖;关于局部外露的车库,从经济性的角度动身,体系选为梁板结构较为合理(因假设为无梁楼盖,应设置构造暗梁,那么钢筋用量增大20%左右)。
二、地下车库楼盖形式选型1.地下一层顶板(有覆土):一样来讲,若顶板覆土厚度大于1.0m,结构体系宜选取无梁楼盖,假设顶板覆土小于,那么无梁楼盖与梁板式大板体系均为可选方案,现在需比较二者的经济性。
2.地下二层顶板(无覆土):从材料经济性角度动身,建议选取双次梁方案。
3.人防地下室顶板:因荷载较大,选取无梁楼盖体系较为经济。
三、无梁楼盖方案设计1.柱帽选型:当荷载较大时,选用锥形柱帽+平柱帽;当荷载较小(仅为平常汽车库荷载)时,选用平柱帽。
2.柱帽及板带尺寸柱帽尺寸:A=1/3L0;L0—柱中心线距离;平柱帽厚:=1/4△L;△L=1/2(A-C);斜柱帽高度:h3=400(500);依照冲切计算及车库净高(净高不小于)确信;板带尺寸:B=1/4(L1+L2);L1、L2—柱帽相邻跨柱中心线距离;3.端柱网柱网的跨度大小直接决定着板厚及配筋,一样来讲,车库的柱网在之间较为合理,当跨度大于此值时,应增加柱子或墙体等竖向繁重构件,专门关于端跨,柱网的转变对配筋的阻碍超级明显,端跨应小于或等于中间跨跨度。
4.板带区域分割1)正交柱网与斜交柱网交壤处需设置大梁,分为两个独立区域别离进行计算(图1).2)主楼凹凸边缘处,如车库柱距主楼外墙距离过大,那么需在主楼外墙凹口处设置边梁,减小计算跨度。
附录C无梁楼盖设计要点C.1一般规定C.1.1无梁楼盖的柱网宜采用正方形或矩形,区格内长短跨之比不宜大于1.5。
C.1.2当无梁楼盖板的配筋符合本规范规定时,其允许延性比[β]可取3。
C.2承载力计算C.2.1板在等效静荷载和静荷载共同作用下,按弹性受力状态计算的内力,宜按下列方法进行调幅。
C.2.1.1当用直接方法设计计算时,对中间区格的板,宜将按弹性阶段受力状态计算的支座负弯矩与跨中正弯矩之比从2.0调整到1.3~1.5;对边跨板,宜相应降低负、正弯矩的比值;C.2.1.2当用等代框架方法设计计算时,宜将按弹性阶段受力状态计算的支座负弯矩下调10%~15%,并按平衡条件将跨中正弯矩相应上调;C.2.1.3支座负弯矩在柱上板带和跨中板带的分配可取3:1到2:1;跨中正弯矩在柱上板带和跨中板带的分配可取1:1到1.5:1;C.2.1.4当无梁楼盖的板与钢筋混凝土边墙整体浇筑时,边跨板支座负弯矩与跨中正弯矩之比,可按中间区格板进行调幅。
C.2.2沿柱边、柱帽边、托板边、板厚变化及抗冲切钢筋配筋率变化部位,应按下列规定进行抗冲切计算:C.2.2.1在板内不配箍筋和弯起钢筋时:F1≤0.65ftdumho(C.2.2-1)式中:F1——冲切荷载设计值,取柱所承受的轴向力设计值减去柱顶冲切破坏锥体范围内的荷载设计值;ftd——混凝土在动荷载作用下抗拉强度设计值;um——冲切破坏锥体上、下周边的平均长度,取距冲切破坏锥体下周边ho/2处的周长;ho——冲切破坏锥体截面的有效高度。
C.2.2.2在板内配有箍筋时:F1≤0.5ftdumho+fydAsv(C.2.2-2)式中:fyd——在动荷载作用下抗冲切箍筋或弯起钢筋的抗拉强度设计值,取fyd=240MPa;Asv——与呈45°冲切破坏锥体斜截面相交的全部箍筋截面面积;C.2.2.3在板内配有弯起钢筋时:F1≤0.5ftdumho+fydAsbsinα (C.2.2-3)式中:Asb——与呈45°冲切破坏锥体斜截面相交的全部弯起钢筋截面面积;α——弯起钢筋与板底面的夹角。
地下室无梁楼盖设计随着城市化进程加速,土地资源稀缺,为了加强土地使用效率,地下室的利用越来越广泛。
在地下室建设中,无梁楼盖设计是一个非常重要的问题。
因为地下室是建筑物的重要组成部分,它承载着地上建筑的重量,同时还要承受地下水压力等外部因素的作用,无梁楼盖设计是保证地下建筑安全的关键要素。
1、无梁楼盖设计的原理无梁楼盖设计是指在地下室的一些大跨度空间不穿设梁的情况下,利用植筋板完成地下室整体承重结构的设计。
它的基础理论是在水泥砼中添加纤维,能够增强水泥砼的韧性和抗穿切能力,从而达到不采用钢筋设梁,但仍然能够承受重载荷的目标。
2、无梁楼盖设计的优点无梁楼盖设计方案具有以下优点:(1) 建筑高度:无梁楼盖的使用可以减小地下空间的高度,增加使用空间的高度,而且能够保证地下室的建筑高度在限制范围之内。
(2) 加速施工:无梁楼盖的施工速度非常快,因为不用设梁,所以构造更为简单。
(3) 成本低:相对于在地下室内设置一些重型梁柱来说,无梁楼盖可以以更低的造价完成地下室的设计。
3、无梁楼盖设计的应用场景在工厂车间、超市、仓库等一些大型建筑中,建筑空间较大,采用无梁楼盖设计可以给人们在建筑中创造更大的自由空间。
在地下车库的设计中,通常需要预留更多的车道宽度和高度,而无梁楼盖的使用可以解决这类问题。
然而,无梁楼盖也有其应用的局限性。
在建筑物跨度较小、要求楼层平整度高、设备充足的建筑中,采用无梁楼盖的意义不如设梁的方案。
因此,对于是否采用无梁楼盖,应根据具体情况来决定。
4、无梁楼盖设计在实践中的应用无梁楼盖在工程实践中已经得到了广泛的应用,并赢得了良好的声誉。
在开展无梁楼盖设计时,一定要充分考虑到设计的风险性和可行性,一旦建设过程中出现问题,就会对工程造成很大的影响。
总的来说,无梁楼盖的设计是一个非常重要的问题,它是保证地下室在承受重载荷、地下水等外部因素的作用下能够稳定、安全运行的关键要素。
采用无梁楼盖的优点在于提高空间利用率、加速施工速度等,但对于是否采用无梁楼盖应根据具体情况做出判断。
无梁楼盖的结构设计要点分析摘要:从近几年无梁楼盖坍塌事故频发中出发,引发对无梁楼盖结构设计的思考。
本文通过分析无梁楼盖在实际工程中的优缺点,利用模型计算(以YJK为例),规范设定无梁楼盖模型中的重要参数,重点阐述无梁楼盖与梁板结构相交处的处理方式和不平衡弯矩对节点设计的影响,对无梁楼盖设计过程中的一些问题进行分析,根据实际工程提出了几点注意事项,总结提出六大建议措施。
引言:无梁楼盖是由钢筋混凝土板、柱、柱帽构成的楼盖结构体系,无梁楼盖体系近几年被广泛应用,其优点是能增大了楼层净空,节约施工模板,外形美观,施工快捷,且管道铺设方便,可减少烟感数量。
但近年地下室顶板的无梁楼盖事故频发,一次次把无梁楼盖推到风口浪尖。
2017某无梁楼盖工程垮塌现场分析地下室顶板无梁楼盖的事故原因,其主要原因可以概括为以下几点:无梁楼盖的结构形式自身安全富裕度低。
2、板柱节点的板的下铁钢筋过小,板下层的钢筋对板的局部抗弯強度影响较大,下层不配钢筋的基础板柱的局部抗弯强度约比抗冲切強度低约10%,而国标图集中的板柱节点图中只要求板下部钢筋直径不小于10mm,间距不大于200mm,当节点板厚较大时,其配筋率远小于最小配筋率要求。
3、覆土阶段的不均衡荷载,往往没有考虑。
正常受力时,两侧弯矩平衡,冲切的弯矩项不起作用,但是一旦一侧弯矩超载形成塑形铰,就会产生巨大的不平衡弯矩,这样原本满足的冲切就成了倒塌的元凶。
4、顶板覆土肯定是要走泥土车的,挖掘机推土机都要上顶板,设计单位是否考虑到顶板覆土的施工荷载,即使不考虑,由施工单位进行顶板施工加强处理,那是否考虑了填土完成后,顶板上的园林种树也需要货车运输到栽种位置,也需要吊车起吊才能栽种,且有没有考虑到当顶板上栽种的树苗在十年二十年后长成大树时,对顶板的集中荷载变大情况。
5、软件就是一个程序,计算出来的结果需要设计人员复核,判断是否合理有效。
下面就模型计算(以YJK为例)对无梁楼盖设计过程中的一些问题进行分析总结。
无梁楼盖检查要点
序号 检查项 检查结果描述
1 荷载:
1、顶板上部材料堆载及行车是否满足规范
及荷载计算要求,并设置限载标示牌;
2、材料吊装和运输钢筋时,应避免冲击荷
载对顶板结构造成破坏。
1、顶板上部无集中堆载,满足设计要求。
2、现场无材料运输吊装。
2 回顶:
1、钢筋加工场等重载材料堆场,是否有专
项回顶方案,是否有做专门回顶;
2、回填土回填路线及临时堆土部位是否有
专项方案,是否有做专门回顶。
1、无钢筋材料堆场
2、土方回填过程中严禁集中堆载
3 施工:
1、柱帽施工缝是否留设在水平方向;
2、吊筋、附加筋设置与绑扎是否符合图纸
与规范要求。
1、柱帽处未设置施工缝
2、吊筋、附加筋设置均按图纸及规范要求进行施
工
4 渗漏:
是否存在大面积贯穿性裂缝,是否存在大面
积渗漏。
1、混凝土梁板未发现有贯穿性裂缝和大面积渗
水,局部渗水点正在处理。

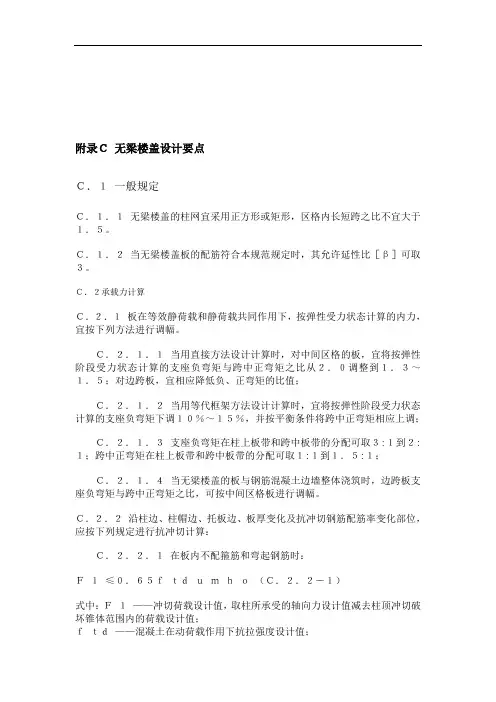

附录C无梁楼盖设计要点
C.1一般规定
C.1.1无梁楼盖的柱网宜采用正方形或矩形,区格内长短跨之比不宜大于1.5。
C.1.2当无梁楼盖板的配筋符合本规范规定时,其允许延性比[β]可取3。
C.2承载力计算
C.2.1板在等效静荷载和静荷载共同作用下,按弹性受力状态计算的内力,宜按下列方法进行调幅。
C.2.1.1当用直接方法设计计算时,对中间区格的板,宜将按弹性阶段受力状态计算的支座负弯矩与跨中正弯矩之比从2.0调整到1.3~1.5;对边跨板,宜相应降低负、正弯矩的比值;
C.2.1.2当用等代框架方法设计计算时,宜将按弹性阶段受力状态计算的支座负弯矩下调10%~15%,并按平衡条件将跨中正弯矩相应上调;
C.2.1.3支座负弯矩在柱上板带和跨中板带的分配可取3:1到2:1;跨中正弯矩在柱上板带和跨中板带的分配可取1:1到1.5:1;
C.2.1.4当无梁楼盖的板与钢筋混凝土边墙整体浇筑时,边跨板支座负弯矩与跨中正弯矩之比,可按中间区格板进行调幅。
C.2.2沿柱边、柱帽边、托板边、板厚变化及抗冲切钢筋配筋率变化部位,应按下列规定进行抗冲切计算:
C.2.2.1在板内不配箍筋和弯起钢筋时:
F1≤0.65ftdumho(C.2.2-1)
式中:F1——冲切荷载设计值,取柱所承受的轴向力设计值减去柱顶冲切破坏锥体范围内的荷载设计值;
ftd——混凝土在动荷载作用下抗拉强度设计值;
um——冲切破坏锥体上、下周边的平均长度,取距冲切破坏锥体下周边ho/2处的周长;
ho——冲切破坏锥体截面的有效高度。
C.2.2.2在板内配有箍筋时:
F1≤0.5ftdumho+fydAsv(C.2.2-2)
式中:fyd——在动荷载作用下抗冲切箍筋或弯起钢筋的抗拉强度设计值,取fyd=240MPa;
Asv——与呈45°冲切破坏锥体斜截面相交的全部箍筋截面面积;
C.2.2.3在板内配有弯起钢筋时:
F1≤0.5ftdumho+fydAsbsinα (C.2.2-3)
式中:Asb——与呈45°冲切破坏锥体斜截面相交的全部弯起钢筋截面面积;α——弯起钢筋与板底面的夹角。
C.2.3当无梁楼盖的跨度大于6m,或其相邻跨度不等时,按等效静荷载和静荷载共同作用下求得的冲切荷载,应乘以系数1.1作为冲切荷载设计值。
当无梁楼盖的相邻跨度不等,且长短跨之比超过4:3,或柱两侧节点不平衡弯矩与冲切荷载设计值之比超过0.05(c+ho)(c为柱边长或柱帽边长)时,应设箍筋。
C.3构造要求
C.3.1无梁楼盖的板内纵向受力钢筋的配筋率不应小于0.3%。
C.3.2无梁楼盖的板内纵向受力钢筋宜通长布置,间距不应大于250mm。
邻跨之间的纵向受力钢筋宜采用焊接接头,或伸入邻跨内锚固。
底层钢筋宜全部拉通,不宜弯起。
顶层钢筋不宜采用在跨中切断的分离式配筋;若相邻两支座的负弯矩相差较大时,可将负弯矩较大支座处的顶层钢筋局部截断,但被截断的钢筋截面面积不应超过顶层受力钢筋总截面面积的1/3,被截断的钢筋应延伸至按正截面受弯承载力计算不需设置钢筋的截面以外,延伸的长度不应小于20倍钢筋直径。
C.3.3顶层钢筋网与底层钢筋网之间应设梅花形布置的拉结筋,其直径不应小于6mm,间距不应大于500mm,弯钩直线段长度不应小于6倍拉结筋直径的,且不应小于50mm。
C.3.4在离柱(帽)边1.5h范围内,箍筋间距不应大于0.5ho,箍筋面积Asv不应小于0.2umhoftd /fyd,对厚度超过
350mm的板,允许设置开口箍筋,并允许用拉结筋部分代替箍筋,但其截面不得超过所需箍筋截面积Asv的25%。
C.3.5板中抗冲切钢筋可按图C.3.5配置。
图C.3.5板中抗冲切钢筋布置。
