用PKPM进行无梁楼盖结构设计MCAD对无梁楼盖进行人机交互式建模时，首先应确定等代框架梁的宽、高，也即确定等代框架梁的刚度。
一般来说，等代框架梁的刚度由板宽决定：我们通常取柱距的1 /2板宽为等代框架梁的宽、高。
确定等代框架梁的刚度之后，再将等代框架梁作为普通的主梁输入。
比如下例中横向柱距为5400mm，则该向的等代梁截面定义为2700mm*2700mm，纵向柱距为3000mm，则该向等代梁截面定义为1500mm*1500mm。
然后将所定义的等代框架梁布置好，如下图所示：模型建立后再接力TAT软件进行三维分析。
TAT 的分析计算过程我们在此就不赘述了。
当然，这种方法对楼板的模拟与实际工程情况有一些出入，因此我们还可以采用S ATWE进行更为准确的计算。
在采用SATWE软件分析无梁楼盖结构时，由于SATWE软件具有考虑楼板弹性变形的功能，可以采用弹性楼板单元较为真实的模拟楼板的刚度和计算变形。
尤其是在2 001年4月以后的版本中增加了一种能真实计算楼板平面内和平面外的刚度的楼板假定：弹性板6。
因此我们就不用将楼板简化为双向等代框架梁体系了，而是直接对无梁楼盖体系进行三维分析计算。
当然，我们还必须在建模时进行一定的处理：在P MCAD人机交互式输入时，在以前需输入等代框架梁的位置上布置截面尺寸为100*100的矩形截面虚梁。
（但在边界处及开洞处最好是布置实梁）。
如下图所示：这里布置虚梁的目的有二：其一是为了SATWE软件在接力PMCAD的前处理过程中能够自动读取楼板的外边界信息；其二是为了辅助弹性楼板单元的划分。
当然，虚梁是不参与结构的整体分析的，实际上S ATWE的前处理程序会自动将所有的虚梁过滤掉。
此外，为了正确分析该结构，在SATWE程序中还应将无梁楼盖的楼板定义为弹性楼板。
如下图所示：模型建立后就可使用SATWE软件对无梁楼盖结构进行三维整体分析计算了。
必须注意的是，由于在此定义了弹性楼板，我们必须选择“算法二”即总刚算法进行计算。

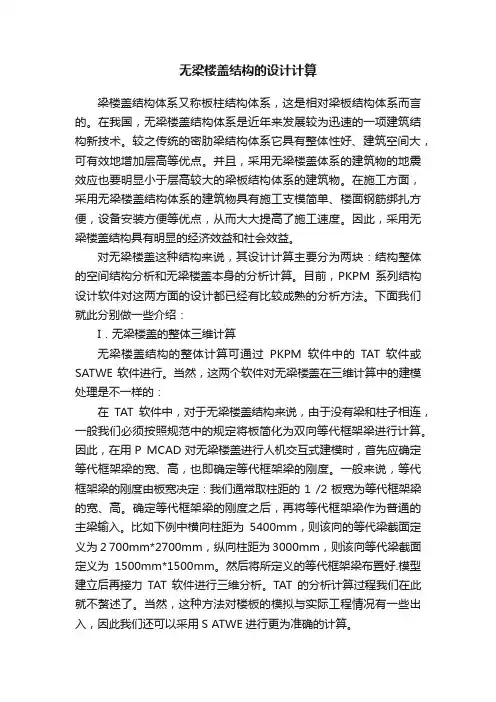

无梁楼盖结构的设计计算梁楼盖结构体系又称板柱结构体系，这是相对梁板结构体系而言的。
在我国，无梁楼盖结构体系是近年来发展较为迅速的一项建筑结构新技术。
较之传统的密肋梁结构体系它具有整体性好、建筑空间大，可有效地增加层高等优点。
并且，采用无梁楼盖体系的建筑物的地震效应也要明显小于层高较大的梁板结构体系的建筑物。
在施工方面，采用无梁楼盖结构体系的建筑物具有施工支模简单、楼面钢筋绑扎方便，设备安装方便等优点，从而大大提高了施工速度。
因此，采用无梁楼盖结构具有明显的经济效益和社会效益。
对无梁楼盖这种结构来说，其设计计算主要分为两块：结构整体的空间结构分析和无梁楼盖本身的分析计算。
目前，PKPM系列结构设计软件对这两方面的设计都已经有比较成熟的分析方法。
下面我们就此分别做一些介绍：I．无梁楼盖的整体三维计算无梁楼盖结构的整体计算可通过PKPM软件中的TAT软件或SATWE软件进行。
当然，这两个软件对无梁楼盖在三维计算中的建模处理是不一样的：在TAT软件中，对于无梁楼盖结构来说，由于没有梁和柱子相连，一般我们必须按照规范中的规定将板简化为双向等代框架梁进行计算。
因此，在用P MCAD对无梁楼盖进行人机交互式建模时，首先应确定等代框架梁的宽、高，也即确定等代框架梁的刚度。
一般来说，等代框架梁的刚度由板宽决定：我们通常取柱距的1 /2板宽为等代框架梁的宽、高。
确定等代框架梁的刚度之后，再将等代框架梁作为普通的主梁输入。
比如下例中横向柱距为5400mm，则该向的等代梁截面定义为2 700mm*2700mm，纵向柱距为3000mm，则该向等代梁截面定义为1500mm*1500mm。
然后将所定义的等代框架梁布置好.模型建立后再接力TAT软件进行三维分析。
TAT的分析计算过程我们在此就不赘述了。
当然，这种方法对楼板的模拟与实际工程情况有一些出入，因此我们还可以采用S ATWE进行更为准确的计算。
在采用SATWE软件分析无梁楼盖结构时，由于SATWE软件具有考虑楼板弹性变形的功能，可以采用弹性楼板单元较为真实的模拟楼板的刚度和计算变形。
无梁楼盖的计算无梁楼盖在车库和商场比较有用，尤其在非抗震区。
现在谈谈无梁板的设计：设计：关于无梁板的内力计算，一般的，软件都不是很好用，pkpm提出过相关计算方法，我觉得也不是很完善，它只提到位移，周期计算。
对于施工图设计并不完善。
计算机计算方法是有限元分析法。
一般的，手算计算方法有：等代框架法，经验系数法。
等代框架就是把板带等效成相应刚度的梁，再与柱子组合成框架参与计算，这个在计算水平作用时候还要注意等代框架取板的宽度，计算结构位移和周期都是有用的，不过有一点要注意，柱子刚度不准确了，如果双向都要等代就比较麻烦。
pkpm提到过用弹性板和真实柱子来计算，我想应该准确一点。
我曾经比较过没有水平力下的弯矩基本上没有什么变化。
如果合用经验系数法的条件，用经验系数法很简单，也计算的比较准确。
经验系数法就是按边跨条件定义边跨的内力，内跨用0.65Mo与0.35Mo来分配内力。
所以首先必须计算在简支下的跨中弯矩Mo。
无梁楼盖要注意的就是计算跨度的问题，计算模型，计算荷载。
如果还有柱帽和托板，还要注意内力会往支座处倾斜，这个时候要注意截面设计的位置，和节点构造。
板厚的取值应该根据长跨的来确定。
计算模型就是简化为一个方向的单向板，X，Y向都要计算100％的荷载，相当于计算2次单向板，分别计算受力钢筋。
构造：一般的无梁楼盖的构造主要就是暗梁，柱头构造，板面抗裂构造。
暗梁注意暗梁宽度和钢筋面积大小，箍筋刚度和密度，要在施工过程中经得起工人的踩压而不变形，这个靠经验，板比较厚（250以上）的情况，建议用10，或12的钢筋做箍筋，做稀一点也可以。
柱头处注意钢筋截断的长度，尤其是有托板的情况下要重视。
另外一个重要的构造就是板筋的搭接问题，对于无梁板什么地方受拉什么受压要清楚，搭接要符合规范，必要时候要在施工图中说明！板面通筋很重要，有人分析尽量不要大于200的间距，尤其是长度比较大的和温差有明显的位置，要计算一下板面通筋的量。
地下室顶板无梁楼盖施工方案地下室作为建筑物中承担承重和承托作用的部分，顶板结构的施工方案至关重要。
在一些特殊情况下，设计需要满足不设梁的要求，需要采用无梁楼盖的施工方案。
本文将介绍地下室顶板无梁楼盖的施工方案，包括设计原理、施工步骤、材料选用等内容。
设计原理地下室顶板无梁楼盖的设计原理主要包括以下几个方面：1.整体性设计：地下室顶板无梁楼盖需要整体性设计，以确保结构的稳定性和承载能力。
2.板块分布：采用适当大小和形状的板块进行分布，保证地下室顶板的均衡受力。
3.受力分析：通过受力分析确定板块的布置位置和尺寸，以满足承载要求。
4.材料选用：选用高强度、轻质的材料，以降低整体重量，提高施工效率。
施工步骤地下室顶板无梁楼盖的施工步骤主要包括以下几个阶段：1.准备工作：清理施工现场，确保施工区域整洁，并设置安全标识。
2.模板搭设：根据设计要求搭设模板，包括底模板和侧模板。
3.钢筋安装：按照设计图纸要求进行钢筋的预埋和安装。
4.浇筑混凝土：在钢筋安装完成后，进行混凝土的浇筑作业，确保充分振实。
5.表面处理：待混凝土达到设计强度后，进行表面处理，包括修磨和防水处理。
6.验收：进行结构验收和质量检测，确保地下室顶板无梁楼盖的质量符合设计要求。
材料选用地下室顶板无梁楼盖的施工需要选用以下主要材料：•混凝土：选用抗压强度高、耐久性好的混凝土，确保结构的稳定性和承载能力。
•钢筋：选用优质的钢筋，按照设计要求进行预埋和安装，提高整体的承载能力。
•模板：选用适当的模板材料，确保施工过程中模板的稳定性和整体性。
•辅助材料：包括混凝土浇筑时所需的振捣设备、防水材料等。
总的来说，地下室顶板无梁楼盖的施工方案需要根据具体设计要求和现场情况进行调整，同时要确保结构的稳定性、安全性和质量。
希望以上内容对相关从业人员在实际施工中有所帮助。
运用PKPM软件进行无梁楼盖结构的设计类别:我的文章评论(0) 浏览(612) 2008-12-14 22:42标签：BBF空心无梁楼盖现浇空心板楼盖空心楼盖GRC结构设计功能无梁楼盖结构体系又称板柱结构体系，这是相对梁板结构体系而言的。
在我国，无梁楼盖结构体系是近年来发展较为迅速的一项建筑结构新技术。
较之传统的密肋梁结构体系它具有整体性好、建筑空间大，可有效地增加层高等优点。
并且，采用无梁楼盖体系的建筑物的地震效应也要明显小于层高较大的梁板结构体系的建筑物。
在施工方面，采用无梁楼盖结构体系的建筑物具有施工支模简单、楼面钢筋绑扎方便，设备安装方便等优点，从而大大提高了施工速度。
因此，采用无梁楼盖结构具有明显的经济效益和社会效益。
对无梁楼盖这种结构来说，其设计计算主要分为两块：结构整体的空间结构分析和无梁楼盖本身的分析计算。
目前，PKPM系列结构设计软件对这两方面的设计都已经有比较成熟的分析方法。
下面我们就此分别做一些介绍：I．无梁楼盖的整体三维计算无梁楼盖结构的整体计算可通过PKPM软件中的TAT软件或SATWE软件进行。
当然，这两个软件对无梁楼盖在三维计算中的建模处理是不一样的：在TAT软件中，对于无梁楼盖结构来说，由于没有梁和柱子相连，一般我们必须按照规范中的规定将板简化为双向等代框架梁进行计算。
因此，在用P MCAD对无梁楼盖进行人机交互式建模时，首先应确定等代框架梁的宽、高，也即确定等代框架梁的刚度。
一般来说，等代框架梁的刚度由板宽决定：我们通常取柱距的 1 /2板宽为等代框架梁的宽、高。
确定等代框架梁的刚度之后，再将等代框架梁作为普通的主梁输入。
比如下例中横向柱距为5400mm，则该向的等代梁截面定义为 2 700mm*2700mm，纵向柱距为3000mm，则该向等代梁截面定义为1500mm*1500mm。
然后将所定义的等代框架梁布置好，如下图所示：模型建立后再接力TAT软件进行三维分析。
如何利用盈建科软件进行无梁楼盖设计Prepared on 22 November 2020第四节无梁楼盖设计无梁楼盖设计在YJK现有的建模、上部计算、楼板施工图三个模块中就可完成，而且无梁楼盖的设计可以和其它结构整体建模和分析协同工作，是融入其它结构设计之中的。
大致流程是：在建模中布置无梁楼盖的暗梁和柱帽；在上部结构计算中采用弹性板3或弹性板6模型，弹性板荷载计算方式应选择有限元方式；计算结果中补充了柱的冲切计算；在楼板设计中采用楼板有限元计算，并按照柱上板带、跨中板带给出计算结果和楼板施工图设计。
一、在建模中布置暗梁和柱帽无梁楼盖没有梁，柱之间需布置虚梁或者暗梁。
1、布置暗梁无梁楼盖的板设计时，需要按照柱上板带、跨中板带方式配筋，软件将按照暗梁的位置确定柱上板带，因此用户需在建模中布置暗梁，暗梁按照普通梁方式输入即可。
《高规》：“板柱-剪力墙结构中，板的构造应符合下列规定：1 抗震设计时，应在柱上板带中设置构造暗梁，暗梁宽度取柱宽及两侧各倍板厚之和，暗梁支座上部钢筋截面积不宜小于柱上板带钢筋面积的50%，并应全跨拉通，按梁下部钢筋应不小于上部钢筋的1/2。
”因此，暗梁的尺寸可按高规的要求输入。
在上部结构计算时，对无梁楼盖板应选择按照弹性板3或者弹性板6计算，这种计算模式将使楼板和梁变形协调，共同承担荷载，我们输入的暗梁尺寸适当，其暗梁的配筋结果就基本可用。
也有用户按照等代框架梁宽高尺寸的输入暗梁，等代框架的宽度取垂直于等代框架方向两侧柱距各1/4，梁高取板厚度。
这样的输入方式和如上按照《高规》的要求设置暗梁尺寸方式差不多，其暗梁配筋结果基本可用。
2、布置柱帽无梁楼盖中设置柱帽时，可在建模的楼板布置菜单下布置柱帽：图柱帽布置与删除软件可布置的柱帽形式有3种：柱帽、柱帽+托板、托板。
图柱帽布置《高规》条：“板柱-剪力墙结构的布置应符合下列规定：。
4 无梁板可根据承载力和变形要求采用无柱帽（柱托）板或有柱帽（柱托）板形式。
pkpm 无梁楼盖计算原理PKPM（Peking University Physical Model）无梁楼盖计算原理是指通过PKPM软件来进行无梁楼盖的结构计算和分析。
PKPM是由北京大学开发的一种结构分析和设计软件，广泛应用于建筑工程领域。
无梁楼盖是一种常见的楼板结构形式，具有简单、经济、美观等特点，在建筑设计中得到广泛应用。
无梁楼盖是指楼板无梁，直接由楼板和支座组成的一种构造形式。
在楼板和支座之间，通过楼板的承载能力来传递荷载。
无梁楼盖的计算和分析需要考虑楼板的受力特点和承载能力，以及荷载的作用方式和大小。
在进行无梁楼盖的计算时，首先需要确定楼板的几何形状和材料特性。
楼板的几何形状包括楼板的长度、宽度和厚度等参数，而材料特性包括楼板的材料强度和刚度等参数。
这些参数可以通过实地测量或者根据设计要求进行确定。
在确定楼板的几何形状和材料特性后，需要考虑楼板的受力特点。
无梁楼盖的受力特点主要包括楼板的自重和荷载的作用。
楼板的自重可以通过材料的密度和楼板的几何形状来计算，而荷载的作用可以通过设计规范和实际使用情况来确定。
根据楼板的几何形状和材料特性，以及楼板的受力特点，可以计算楼板的承载能力。
楼板的承载能力主要包括弯矩承载能力和剪力承载能力。
弯矩承载能力是指楼板在受到荷载作用时，能够承受的最大弯矩大小，而剪力承载能力是指楼板在受到荷载作用时，能够承受的最大剪力大小。
在进行无梁楼盖的计算时，需要根据楼板的几何形状和材料特性，以及楼板的受力特点，来确定楼板的承载能力。
如果楼板的承载能力大于荷载的作用，即楼板具有足够的强度和刚度来承受荷载作用，那么楼板就可以满足使用要求。
然而，在实际设计中，为了保证楼板的安全可靠，通常需要对楼板进行加固和调整。
加固的方式包括增加楼板的厚度和加设加强筋等。
通过加固和调整，可以提高楼板的承载能力，使其能够满足设计和使用要求。
PKPM无梁楼盖计算原理是通过PKPM软件来进行无梁楼盖的结构计算和分析。
运用PKPM软件进行无梁楼盖PKPM软件是一款专业的结构分析与设计软件，广泛应用于工程结构设计中。
在无梁楼盖的设计中，PKPM软件可以提供强大的功能和工具，帮助工程师进行静力分析、结构优化和验证等工作。
下面将介绍如何运用PKPM软件进行无梁楼盖的设计。
1.建立模型：首先，需要在PKPM软件中建立无梁楼盖的结构模型。
可以选择“新建”命令，在工作窗口中选择相关参数和单位，并创建一个空的结构模型。
2.定义材料：接下来，需要定义楼盖结构所使用的材料。
点击“材料”菜单，选择“新增材料”，输入材料的名称、弹性模量、泊松比等参数，定义好楼盖使用的混凝土、钢筋等材料。
3.绘制结构：在PKPM软件的工作窗口中，可以通过绘制图形的方式建立无梁楼盖的结构模型。
点击“绘图”菜单，选择“绘制结构”，通过绘制直线、圆弧等方式绘制出楼盖的平面和截面图形。
4.添加加载：通过点击“加载”菜单，选择“新增荷载”来添加楼盖结构所承受的各种荷载，如自重、活载、风荷载等。
可以选择合适的加载类型、荷载参数和施加位置等信息，将荷载添加到结构模型中。
5.静力分析：在完成结构模型和加载的定义后，可以进行静力分析来计算楼盖结构的受力情况。
点击“分析”菜单，选择“静力分析”命令，系统会自动计算结构模型的各个节点和构件的受力情况，并显示在工作窗口中。
6.结果分析：完成静力分析后，可以查看楼盖结构的受力结果。
点击“结果”菜单，选择“节点受力”或“构件受力”命令，系统将显示出各个节点或构件的受力数值和图表。
7.结构优化：根据受力结果，可以对楼盖结构进行优化设计。
可以调整结构各部分的尺寸、材料、截面形状等参数，点击“优化”菜单，选择“参数优化”命令，系统会自动计算优化后的结构模型，并显示出优化结果。
8.验证设计：根据优化后的结构模型，需要进行设计的验证工作。
可以点击“验证”菜单，选择“构件验算”或“节点验算”命令，系统会根据国家规范和设计要求，进行结构构件或节点的验算，并给出结果和建议。

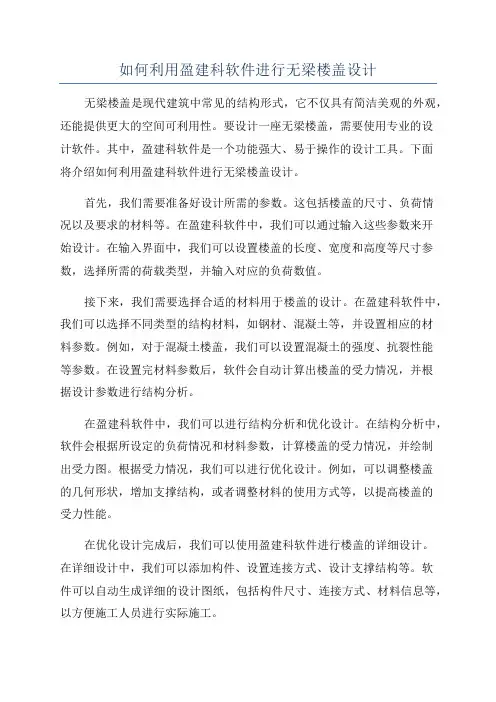

如何利用盈建科软件进行无梁楼盖设计无梁楼盖是现代建筑中常见的结构形式，它不仅具有简洁美观的外观，还能提供更大的空间可利用性。
要设计一座无梁楼盖，需要使用专业的设计软件。
其中，盈建科软件是一个功能强大、易于操作的设计工具。
下面将介绍如何利用盈建科软件进行无梁楼盖设计。
首先，我们需要准备好设计所需的参数。
这包括楼盖的尺寸、负荷情况以及要求的材料等。
在盈建科软件中，我们可以通过输入这些参数来开始设计。
在输入界面中，我们可以设置楼盖的长度、宽度和高度等尺寸参数，选择所需的荷载类型，并输入对应的负荷数值。
接下来，我们需要选择合适的材料用于楼盖的设计。
在盈建科软件中，我们可以选择不同类型的结构材料，如钢材、混凝土等，并设置相应的材料参数。
例如，对于混凝土楼盖，我们可以设置混凝土的强度、抗裂性能等参数。
在设置完材料参数后，软件会自动计算出楼盖的受力情况，并根据设计参数进行结构分析。
在盈建科软件中，我们可以进行结构分析和优化设计。
在结构分析中，软件会根据所设定的负荷情况和材料参数，计算楼盖的受力情况，并绘制出受力图。
根据受力情况，我们可以进行优化设计。
例如，可以调整楼盖的几何形状，增加支撑结构，或者调整材料的使用方式等，以提高楼盖的受力性能。
在优化设计完成后，我们可以使用盈建科软件进行楼盖的详细设计。
在详细设计中，我们可以添加构件、设置连接方式、设计支撑结构等。
软件可以自动生成详细的设计图纸，包括构件尺寸、连接方式、材料信息等，以方便施工人员进行实际施工。
除了基本的楼盖设计，盈建科软件还具有其他功能。
例如，软件可以进行动力分析，以评估楼盖在地震等自然灾害下的反应。
此外，软件还可以进行热性能分析，以评估楼盖的保温性能。
这些功能都可以通过盈建科软件来实现。
总之，使用盈建科软件进行无梁楼盖设计，是一种高效、精确的设计方式。
软件提供了丰富的功能和工具，可以帮助设计师进行结构分析、优化设计和详细设计。
通过合理使用软件的各项功能，可以设计出性能优良、安全可靠的无梁楼盖。
高强薄壁管及现浇砼空心楼盖设计原理深圳市星百胜建筑科技开发有限公司空心无梁楼盖体系设计原理深圳市星百胜建筑科技开发有限公司持有的专利技术空心无梁楼盖进行了大量的材料试验、结构试验和工程实践，并结合近年来积累的工程设计、施工经验，广泛征询有关单位和专家意见，特编制本技术资料。
一、空心无梁楼盖设计及施工简介：现浇空心无梁楼盖应归类于现浇空心平板之中，是采用与混凝土紧密结合的高强复合薄壁管现浇成型的空心平板，空心无梁楼盖是集新技术、新材料及新施工方法于一身的高新技术产物之一。
高强复合薄管是一根一定长度两端封闭、壁厚3~5mm的高强空心管。
与混凝土共同工作具有优良的特性。
施工时薄壁管沿一个方向布臵，管与管之间对接且留有一定长度的肋，其施工构造如下图：设计计算方面，空心无梁楼盖体系按照“空间等代框架”的原则进行计算，柱与柱之间布臵暗梁，通过现浇实心暗梁与现浇空心楼盖上下翼缘紧密接合形成加强的扁框架梁。
空心开梁楼盖沿顺管方向为“工”字形截面，有可靠的传力保证。
在垂直管方向楼板内配臵了肋间钢筋可形成空间桁架的传力构件，垂直管方向最薄弱处仅存在上下翼缘，为了保证上下翼缘共同工作且在垂直管方向有可靠的传力途径，必须采取相应措施提高楼板的整体性，所以空心管的排放为一根根对接，中间留肋以增强楼板整体性，使楼板形成明显的双向受力特性。
二、空心无梁楼盖抗力侧力设计：采用空心无梁楼盖结构体系的工程由于其自重轻，板厚h很大，建筑物抗侧移刚度也较大，采用空心无梁楼盖的建筑工程具有较好的抗震性能，空心无梁楼板不同于普通有梁楼板体系中的楼板，普通有梁楼板体系中的楼板参与抵抗水平地震作用是通过调整梁刚度放大系数考虑，在设计计算和构造措施方面楼板本身是不做抗震设计的，仅考虑承担垂直荷截，其内力可通过静力计算手册查得，而空心无梁楼盖由于板厚h很大，它本身可直接参与抵抗水平地震作用，通过暗梁和现浇的空心楼盖形成加强的扁框架梁。
楼板其本身在靠近柱和暗梁的一定范围内是框架梁的一部分，此范围内的楼板具有框架梁的受力特性，应满足框架梁的受力要求。
浅谈用pkpm设计无梁楼盖摘要：目前，无梁楼盖这一结构形式在我国的很多工程中，特别是一些工业或商业建筑中得了广泛地运用。
大多设计人员则采用pkpm系列软件对无梁楼盖进行整体分析和计算，本文主要从实际出发，重点介绍如何用pkpm设计无梁楼盖及要注意的问题。
关键词：无梁楼盖；pkpm 结构设计；计算分析中图分类号：TU201. 4 文献标识码：A 文章编号：1671-3362（2013）02-0134-011无梁楼盖的简介无梁楼盖是相对梁板结构体系而言的，这种结构体系又称板柱结构体系。
无梁楼盖因为在楼盖结构中不设梁而得名的，它是一种双向受力楼盖。
它直接将楼盖支承在柱子上，楼盖的周边可以直接支承在剪力墙或者周边梁上。
相对于有梁楼盖，无梁楼盖的板厚要大些。
为了增强楼盖和柱子的整体连接性，通常会在柱顶设置柱帽。
这样能提高柱顶处楼盖的受冲切承载力，还能减少板的计算跨度，从而减少了楼板的配筋，使楼盖的成本减低，力学性能和经济性更好。
由于无梁楼盖下没有梁，故采用无梁楼盖的结构形式的建筑构造高度比有梁楼盖小。
采用无梁楼盖形式时，楼层的有效净高就加大，当净高要求一样时我们可以降低楼层的高度。
由于板下无梁，所以板底的采光和通风都有所改善。
在施工方面，由于板下无梁，就一整块平板，不止减少了模板的摊开面积，还降低了支模的难度。
此外无梁楼板楼面钢筋绑扎方便，设备安装方便。
由于板下无梁，减少了批荡的面积和费用，加快了施工进度，节约了工期，对整个工程的经济性有很大提高。
故近年来，无梁楼盖这一结构形式在国内外迅速发展起来，特别是在商场，图书馆，仓库，地下停车场都运用得比较多。
2无梁楼盖的整体计算分析目前，对于无梁楼盖的设计一般采用pkpm系列软件。
在pkpm中，TAT模块或SATWE模块可以对无梁楼盖的整体空间结构进行分析计算。
现在针对这两个模块的设计方法做一个简单的介绍。
2.1TAT模块在TAT模块中，我们一般按照规范的规定，人为将楼板简化成双向等代框架梁进行计算分析，这主要是为了解决无梁楼盖中没有了梁跟柱子相连的问题。
地下室无梁楼盖设计随着城市化进程加速，土地资源稀缺，为了加强土地使用效率，地下室的利用越来越广泛。
在地下室建设中，无梁楼盖设计是一个非常重要的问题。
因为地下室是建筑物的重要组成部分，它承载着地上建筑的重量，同时还要承受地下水压力等外部因素的作用，无梁楼盖设计是保证地下建筑安全的关键要素。
1、无梁楼盖设计的原理无梁楼盖设计是指在地下室的一些大跨度空间不穿设梁的情况下，利用植筋板完成地下室整体承重结构的设计。
它的基础理论是在水泥砼中添加纤维，能够增强水泥砼的韧性和抗穿切能力，从而达到不采用钢筋设梁，但仍然能够承受重载荷的目标。
2、无梁楼盖设计的优点无梁楼盖设计方案具有以下优点：(1) 建筑高度：无梁楼盖的使用可以减小地下空间的高度，增加使用空间的高度，而且能够保证地下室的建筑高度在限制范围之内。
(2) 加速施工：无梁楼盖的施工速度非常快，因为不用设梁，所以构造更为简单。
(3) 成本低：相对于在地下室内设置一些重型梁柱来说，无梁楼盖可以以更低的造价完成地下室的设计。
3、无梁楼盖设计的应用场景在工厂车间、超市、仓库等一些大型建筑中，建筑空间较大，采用无梁楼盖设计可以给人们在建筑中创造更大的自由空间。
在地下车库的设计中，通常需要预留更多的车道宽度和高度，而无梁楼盖的使用可以解决这类问题。
然而，无梁楼盖也有其应用的局限性。
在建筑物跨度较小、要求楼层平整度高、设备充足的建筑中，采用无梁楼盖的意义不如设梁的方案。
因此，对于是否采用无梁楼盖，应根据具体情况来决定。
4、无梁楼盖设计在实践中的应用无梁楼盖在工程实践中已经得到了广泛的应用，并赢得了良好的声誉。
在开展无梁楼盖设计时，一定要充分考虑到设计的风险性和可行性，一旦建设过程中出现问题，就会对工程造成很大的影响。
总的来说，无梁楼盖的设计是一个非常重要的问题，它是保证地下室在承受重载荷、地下水等外部因素的作用下能够稳定、安全运行的关键要素。
采用无梁楼盖的优点在于提高空间利用率、加速施工速度等，但对于是否采用无梁楼盖应根据具体情况做出判断。
运用PKPM软件进行无梁楼盖结构的设计无梁楼盖结构体系又称板柱结构体系，这是相对梁板结构体系而言的。
在我国，无梁楼盖结构体系是近年来发展较为迅速的一项建筑结构新技术。
较之传统的密肋梁结构体系它具有整体性好、建筑空间大，可有效地增加层高等优点。
并且，采用无梁楼盖体系的建筑物的地震效应也要明显小于层高较大的梁板结构体系的建筑物。
在施工方面，采用无梁楼盖结构体系的建筑物具有施工支模简单、楼面钢筋绑扎方便，设备安装方便等优点，从而大大提高了施工速度。
因此，采用无梁楼盖结构具有明显的经济效益和社会效益。
对无梁楼盖这种结构来说，其设计计算主要分为两块：结构整体的空间结构分析和无梁楼盖本身的分析计算。
目前，PKPM系列结构设计软件对这两方面的设计都已经有比较成熟的分析方法。
下面我们就此分别做一些介绍：I．无梁楼盖的整体三维计算无梁楼盖结构的整体计算可通过PKPM软件中的TAT软件或SATWE软件进行。
当然，这两个软件对无梁楼盖在三维计算中的建模处理是不一样的：在TAT软件中，对于无梁楼盖结构来说，由于没有梁和柱子相连，一般我们必须按照规范中的规定将板简化为双向等代框架梁进行计算。
因此，在用P MCAD对无梁楼盖进行人机交互式建模时，首先应确定等代框架梁的宽、高，也即确定等代框架梁的刚度。
一般来说，等代框架梁的刚度由板宽决定：我们通常取柱距的1 /2板宽为等代框架梁的宽、高。
确定等代框架梁的刚度之后，再将等代框架梁作为普通的主梁输入。
比如下例中横向柱距为5400mm，则该向的等代梁截面定义为2 700mm*2700mm，纵向柱距为3000mm，则该向等代梁截面定义为1500mm*1500mm。
然后将所定义的等代框架梁布置好，如下图所示：模型建立后再接力TAT软件进行三维分析。
TAT的分析计算过程我们在此就不赘述了。
当然，这种方法对楼板的模拟与实际工程情况有一些出入，因此我们还可以采用S ATWE进行更为准确的计算。
midas 无梁楼盖冲切计算
无梁楼盖冲切计算是现代建筑工程中一项重要的计算任务，它能够帮助工程师们评估楼盖结构的安全性和稳定性。
在这个过程中，Midas软件是一个常用的工具，它可以提供准确和可靠的计算结果。
无梁楼盖是一种常见的楼盖结构，它没有任何横梁或支撑物。
它的设计理念是通过在楼板上施加荷载来实现结构的稳定性。
在进行冲切计算时，我们需要考虑楼盖的几何形状、材料的强度和荷载的大小等因素。
Midas软件提供了一个直观和易于使用的界面，使工程师们能够轻松地输入和编辑楼盖的几何参数。
通过选择适当的材料属性和荷载条件，软件将自动计算楼盖的冲切力和应力分布。
在计算过程中，Midas软件采用了先进的有限元分析方法，可以精确地模拟楼盖结构的行为。
它将楼盖分割成许多小的有限元单元，并考虑了各个单元之间的相互作用。
通过求解大量的线性方程组，软件可以获得楼盖的冲切力和应力分布。
通过Midas软件进行无梁楼盖冲切计算能够帮助工程师们更好地理解楼盖结构的行为，并评估其安全性和稳定性。
准确的计算结果可以为工程师们提供重要的设计参考，帮助他们做出正确的决策。
Midas无梁楼盖冲切计算是一种先进、可靠和高效的工程计算方法。
它能够帮助工程师们评估楼盖结构的安全性和稳定性，并为设计提
供重要的参考。
利用Midas软件进行无梁楼盖冲切计算，可以提高工程设计的准确性和效率，为建筑工程的发展做出贡献。
无梁楼盖设计原理及软件实现无梁楼盖设计在YJK现有的建模、上部计算、楼板施工图三个模块中就可完成，而且无梁楼盖的设计可以和其它结构整体建模和分析协同工作，是融入其它结构设计之中的。
大致流程是：在建模中布置无梁楼盖的虚梁（或暗梁）和柱帽；在上部结构计算中采用弹性板3或弹性板6模型，弹性板荷载计算方式应选择有限元方式；计算结果中补充了柱的冲切计算；在楼板设计中采用楼板有限元计算，并按照柱上板带、跨中板带给出计算结果和楼板施工图设计。
一、在建模中布置虚梁和柱帽对无梁楼盖，仍按照普通楼层的建模方式，在全楼中，无梁楼盖可能只占几个楼层，或者楼层中的某一部分为无梁楼盖，其余部分仍为普通楼盖。
对无梁楼盖部分主要是输入虚梁、暗梁以及柱帽，有时还有加腋板。
1、布置虚梁指示板带位置无梁楼盖没有梁，柱之间需布置虚梁或者暗梁。
这里梁的第一个作用是生成楼板，第二个作用是指定柱上板带的布置位置，软件自动生成的柱上板带就是沿着虚梁或者暗梁布置的。
软件对虚梁本身不会做设计和配筋，虚梁本身的刚度很小，对整体计算没什么影响。
2、布置暗梁暗梁就是指有一定的宽度、但高度与板厚相同的梁。
在无梁楼盖设计中，暗梁首先可以起到虚梁同样的作用，即生成房间楼板和确定柱上板带的布置位置。
暗梁按照普通梁方式输入即可。
《高规》8.2.4：“板柱-剪力墙结构中，板的构造应符合下列规定：1 抗震设计时，应在柱上板带中设置构造暗梁，暗梁宽度取柱宽及两侧各1.5倍板厚之和，暗梁支座上部钢筋截面积不宜小于柱上板带钢筋面积的50%，并应全跨拉通，按梁下部钢筋应不小于上部钢筋的1/2。
”因此，暗梁的尺寸可按高规的要求输入。
在上部结构计算时，对无梁楼盖板应选择按照弹性板3或者弹性板6计算，这种计算模式将使楼板和梁变形协调，共同承担荷载，我们输入的暗梁尺寸适当，其暗梁的配筋结果就基本可用。
暗梁本身有一定的刚度，在楼板施工图模块的有限元计算时，考虑到它的刚度和楼板的刚度是重合的，因此软件自动忽略了暗梁的刚度，以保证计算的准确性。
但是在上部结构计算中，如果对无梁楼盖按照弹性板3或者弹性板6计算，软件没有扣除暗梁的刚度，这可能对计算结果造成一定的误差。
也有用户按照等代框架梁宽高尺寸的输入暗梁，等代框架的宽度取垂直于等代框架方向两侧柱距各1/4，梁高取板厚度。
但这样的输入方式使两方向梁之间、梁和板之间重叠部分过多，计算误差较大。
3、布置柱帽无梁楼盖中设置柱帽时，可在建模的楼板布置菜单下布置柱帽：软件可布置的柱帽形式有3种：柱帽、柱帽+托板、托板。
《高规》8.1.9条：“板柱-剪力墙结构的布置应符合下列规定：。
4 无梁板可根据承载力和变形要求采用无柱帽（柱托）板或有柱帽（柱托）板形式。
柱托板的长度和厚度应按计算确定，且每方向长度不宜小于板跨度的1/6，其厚度不宜小于板厚度的1/4。
7度时宜采用有柱托板，8度时应采用有柱托板，此时托板每方向长度尚不宜小于同方向柱截面宽度和4倍板厚之和。
托板总厚度尚不应小于柱纵向钢筋直径的16倍。
”4、软件自动将柱帽处的暗梁设置成加腋梁对于用户输入的暗梁，建模退出时，软件自动将和柱帽相连的暗梁设置成加腋梁，为的是考虑柱帽的因素按照加腋梁计算和配筋。
加腋的长度尺寸取柱帽或柱帽加托板的长方向和梁交界处，加腋的高度取柱帽+托板+板厚-梁高。
可在建模中看到自动形成的加腋梁，如果柱帽被删除，加腋梁在退出建模时，会自动删除梁加腋。
在建模退出时，设置了选项“柱帽处自动生成梁加腋”，如果用户不希望设置这种梁的加腋，可对该参数不勾选。
对虚梁不会作加腋设置。
5、加腋楼板在建模的楼板布置菜单下设置了板加腋菜单。
图4 板加腋菜单用户输入板加腋部分的腋高和腋长，然后沿着房间周围的轴线布置加腋部分，可以只加腋轴线一侧，也可以双侧都加。
软件对加腋板按照变厚度的板有限元法计算，也就是说，在加腋处的计算单元按照该处实际的板厚度取值计算。
二、上部结构计算无梁楼盖由板和竖向支撑的柱、墙组成，对这种结构体系只有采用有限元计算才能得到理想的结果，楼板采用壳单元，柱采用杆单元，墙也采用壳单元。
有限元法计算首先可在楼板施工图模块进行，这是首选的用的最多的方式，还可以在上部结构计算模块进行。
两处的计算各有特点，有时可以起到互相补充、校核的作用。
本节介绍的是上部结构计算时，对于无梁楼盖部分应注意的以下几点1、对无梁楼盖板设置弹性板3或弹性板6对无梁楼盖板应设置成弹性板3或者弹性板6，并勾选参数“梁与弹性板变形协调”。
对无梁楼盖板按照弹性板3或者弹性板6计算，这种计算模式将使楼板和梁变形协调，共同承担荷载。
弹性板3不考虑板的面内变形，仅能考虑面外刚度；弹性板6是壳元模型，即可考虑板的面内、又可考虑板的面外变形。
不能选择弹性膜模型，因为弹性膜仅有面内刚度，没有面外刚度。
为了保证弹性板与梁变形协调，应勾选参数“梁与弹性板变形协调”，这样梁的中间节点和板的中间节点是联系在一起工作的。
但是，如果不勾选这个参数，板只在梁端节点和梁连接，不能发挥出板和梁共同工作的能力。
2、计算参数的弹性板荷载计算方式应选择有限元方式计算参数的弹性板荷载计算方式有两个选项：平面导荷方式和有限元计算方式。
平面导荷方式就是以前的处理方式，作用在各房间楼板上恒活面荷载被导算到了房间周边的梁或者墙上，在上部结构的考虑弹性板的计算中，弹性板上已经没有作用竖向荷载，起作用的仅是弹性板的面内刚度和面外刚度，这样的工作方式不符合楼板实际的工作状况，因此也得不出弹性楼板本身的配筋计算结果。
有限元方式是在上部结构计算时，恒活面荷载直接作用在弹性楼板上，不被导算到周边的梁墙上，板上的荷载是通过板的有限元计算才能导算到周边杆件。
这样的工作方式与第一种方式相比有两个主要变化：一是经有限元计算板上荷载不仅传到周边梁墙，也同时传给柱，换句话说柱的受力增加，梁承受的荷载将减少。
特别是平面导荷方式传给周边梁墙的荷载只有竖向荷载，没有弯矩，而有限元计算方式传给梁墙的不仅有竖向荷载，还有墙的面外弯矩和梁的扭矩，对于边梁或边墙这种弯矩和扭矩常是不应忽略的；二是既使弹性板参与了恒活竖向荷载计算，又参与了风、地震等水平荷载的计算，计算结果可以直接得出弹性板本身的配筋。
有限元方式适用于无梁楼盖、厚板转换层等结构，可在上部结构计算结果中同时得出板的配筋，在等值线菜单下查看弹性板的各种内力和配筋结果。
注意为了查看等值线结果，在计算参数的结构总体信息中还应勾选“生成绘等值线用数据”。
3、与柱帽相连的暗梁按照加腋梁设计对于用户输入的暗梁，为了考虑柱帽的有利因素，软件自动将和柱帽相连的暗梁设置成加腋梁，因此在上部结构计算中这些梁是按照加腋梁计算和配筋的。
在这些梁的配筋结果文件中，可以看到加腋的尺寸等信息。
有柱帽时，各层计算结果简图中将画出柱帽。
4、柱对板的冲切计算对于和无梁楼盖相连的柱，或者上边布置了柱帽的柱，软件自动补充柱的冲切计算。
如果没有柱帽，软件判断无梁楼盖的标准是柱上所有梁的高度不大于板厚。
柱的冲切计算考虑了上部结构计算中所有的荷载组合，有柱帽时冲切计算包括柱对柱帽、柱帽对板的冲切计算；无柱帽时冲切计算就是柱对板的冲切计算。
冲切计算时，冲切力为柱顶的轴力减去冲切锥范围内的板的荷载，砼强度等级取板的强度等级。
对于柱帽冲切计算的人防荷载组合采用人防规范相关公式进行，这样避免了人防荷载组合下柱帽或托板总计算不过、必须采用过大尺寸的问题。
当冲切计算不够时给出抗冲切钢筋。
在柱的计算配筋结果文件中，做了冲切计算的柱将输出冲切计算的相关内容和结果，它们在每根柱配筋文件的后面部分。
柱的冲切计算结果如需要配置箍筋，所输出的抗冲切箍筋面积为单边一个箍筋间距内的箍筋总面积，箍筋间距同梁。
在计算结果的柱轴压比菜单下，设置了专门的“柱冲切”菜单，专门输出柱的冲切计算结果简图，在柱上标注的三个数字分别为柱根、柱帽、托板处的冲切计算结果，为冲切力和抗冲切力的比值，小于1时满足要求。
三、柱上板带和跨中板带的基本概念1、柱上板带和跨中板带一般对无梁楼盖按照柱上板带和跨中板带的方式配筋设计，和普通有梁楼盖相比，柱上板带的作用相当于普通梁，只是它的梁宽要大得多、梁高和板厚度相同；跨中板带的作用相当于普通板，但是由于柱上板带占据了房间很大的范围，跨中板带的范围比普通板小得多。
和普通有梁楼盖相比，无梁楼盖的配筋多了柱上板带的配筋内容。
2、柱上板带配筋模式柱上板带的受力状态类似于梁，一般它在支座两边承受负弯矩，而在跨中承受正弯矩。
柱上板带钢筋分上下两层，下层钢筋的作用类似于梁下部钢筋的作用，是主要的承受正弯矩的受力钢筋。
上层钢筋支座两边受力最大，布置承受负弯矩的支座钢筋最多，而在跨中变为正弯矩，因此上层的跨中一般布置通常的构造钢筋。
柱上板带的下部钢筋为支座到支座的贯通钢筋，上部钢筋则包含贯通钢筋和非贯通钢筋，上部贯通钢筋多数情况下为构造配置的钢筋，非贯通钢筋布置在柱支座的两边，因此，柱上板带的配筋模式也和普通梁类似。
3、跨中板带配筋模式跨中板带的受力状态类似于普通楼板，它在跨中承受正弯矩，在支座承受负弯矩。
跨中板带钢筋分上下两层，下层钢筋的作用类似于普通楼板跨中钢筋的作用，是主要的承受正弯矩的受力钢筋。
上层钢筋在板周边的支座承受负弯矩，将布置承受负弯矩的支座钢筋，而在跨中变为正弯矩，因此上层的跨中一般布置通常的构造钢筋。
跨中板带的下部钢筋为支座到支座的贯通钢筋，上部钢筋则包含贯通钢筋和非贯通钢筋，上部贯通钢筋多数情况下为构造配置的钢筋，非贯通钢筋布置在板周边的支座，因此，跨中板带的配筋模式也和普通楼板类似。
4、多跨连续表达方式普通房间的配筋表达一般以房间为单元进行，无梁楼盖虽然也以房间为单元计算，但是，按照平法标准图11G101-1的要求，对无梁楼盖平法施工图，采用平面注写的表达方式，平面注写主要有板带集中标注、板带支座原位标注两部分内容。
这就要求，对柱上板带、跨中板带钢筋采用连续多跨的表达方式。
四、无梁楼盖的楼板配筋设计无梁楼盖的楼板配筋设计在楼板施工图中完成。
软件可对无梁楼盖按照细分的有限元法计算，并按照柱上板带和跨中板带方式给出计算结果和画施工图。
1、定义板带楼板施工图中设置了无梁楼盖菜单，菜单的第一项是定义板带。
操作是用多边形围区定义需要按无梁楼盖设计的部分，随后，软件把框出部分自动划分出柱上板带和跨中板带。
柱上板带和跨中板带是靠自动穿串生成的，软件在用户划定的多边形区域内，沿着柱间布置的虚梁、梁或墙穿串，位于同一直线的形成一个柱上板带或跨中板带，每个板带记录他的跨数。
板带定义的过程支持多次操作，不同围区定义的板带分别生成各自范围内的板带。
有时需要把自动生成的一条板带分成几段，可以分多次围区定义这条板带范围，以达到板带分段的目的。
软件将按照板有限元方式计算无梁楼盖，而且按照柱上板带和跨中板带方式给出内力和配筋。
