断面图课件

键槽
外部轮廓有必 要表达吗？
7
§5-3 机件断面形状的表达---断面图
5.3.1 断面图的概念 5.3.2 断面图的种类 5.3.3 断面图的画法和标注
8
一、断面图的概念
假想用剖切平面将机件的某处切断，仅画出其断面 的图形称为断面图（简称断面）。
断面图与剖视 图的区别是什
么？
9
1、断面图与剖视图的区别是什么
21
2、重合断面图
1）画法
用细实线画重合 断面图的轮廓线
重合断面图轮廓线与视图轮廓线重 合时，应将视图的轮廓线连续画出
22
2）标注
不对称的重合断面图要标注剖 切位置符号和投射方向的箭头
对称的重合 断面不标注
不对称的重合断面图
对称的重合断面图 返 回 23
课堂练习:
1、下面断 面图标注是 否正确？错 误的改正。
A-A
按剖视绘制
按断面绘制
正确
剖切平面通过非 回转面的圆弧孔
错误
19
2、移出断面图的标注
A－A
A
B-B B
A
B
“B-B”没有标注箭 头，是否漏了？
标注需注意两个问题：字母 ，箭头
视频
20
顺口溜：
注字母：图在延长线，字母不出现； 图在其他处，字母必须注。
画箭头：断面若对称，箭头可以省； 断面不对称，箭头来指明。
A
A A-A-
B
B B-B-
24
小结
1、断面图的概念. 2、断面图与剖视图的区别. 3、断面图的种类,不同断面图的画法和标注.
25
布 置 作 业：
习题集 1、必做题P79：1、3 2、选做题P79：2。 3、预习：§5—4 机件局部细小结构 的表达—局部放大图

第9章 图样画法
9.1 基本视图与辅助视图
9.2 剖面图与断面图
9.3 图样的简化画法
*
基 本 要 求
一、了解视图分类、常用的简化画法及第三角画法。 二、掌握物体的剖面图的画法及标注； 三、掌握物体的断面图的画法及标注； 四、掌握带剖、断面图的视图的阅读。
*
9.1 视 图
9.1.1 基本视图
*
3、用两个相交的剖切面剖切（续）
*
三、剖面图的种类 1、全剖面 2、半剖面图（一半画成外形图，另一半画剖面图） 3、局部剖面图及分层局部剖面图
*
1、全剖面 剖切面完全剖开物体，适用于不对称物体，或虽对称但外形较简单，或其它视图已经将其外形表达清楚的物体
*
2、半剖面图 一半画成外形图，另一半画剖面图。当物体具有对称平面时，向垂直于对称平面的投影面投射时所得的图形，以对称符号为界，一半画成外形图（一般不画虚线），另一半画剖面图。 适用于具有与投影面垂直的对称平面，且其内、外均需表达的物体。 习惯上： 当对称中心线是竖直线时，其右边画剖面图，左边画外形； 当对称中心线是水平横线时，其下边画剖面图，上边画外形；
*
2、用2个或2个以上平行的剖切面剖切 适用于当将物体需要表达的隐蔽部分的中心不属于同一平面，而是处于两个或两个以上相互平行的平面内，用一个剖切平面就不能将其内部都显示时，需用两个或两个以上相互平行的剖切面剖开物体，以不与视图轮廓线重合的直角转折来联系几个相应平行的剖切面。 用几个平行的剖切面剖切时须标注。在剖切平面的起止和转折处标注剖切符号及剖面图编号。
房屋建筑制图统一（GB/T50001-2010)标准规定：房屋建筑的视图，应按正投影法并用第一角画法绘制。 形体向基本投影面投影所得的视图，称为基本视图 正六面体的六个面为基本投影面．将形体放在六面体中．然后向各基本投影面进行投影、即得到六个基本视图。

ppt课件
13
教师逐步引导学生，完成任务的引领和铺垫。
这是它的基本视图！
有没有更简单的方法 表示阶梯轴零件呢
问题：键槽的深度好像无法表达清楚吔！
启发式教学，教师设疑，学生思考讨论
ppt课件
14
假想用剖切面切断——一刀两断！
ppt课件
15
断面图产生了—— 这样表达是否更清 楚？
设计意图：展示轴断面图模型和 多媒体课件，使教学更直观，更 贴近学生。
ppt课件
16
情境创设 引出课题
获取信息 制定方案
教
学
实战演练 完成任务
过
程
检验评价 提升技能
课堂小结 作业布置
动画演示：
ppt课件
知识点讲解
17
情境创设 引出课题
获取信息 制定方案
教
学
实战演练 完成任务
过
程
检验评价 提升技能
课堂小结 作业布置
知识点讲解
观察图片： 与剖视图的区别
对比法
断面图 剖视图
学习的动力，并且通过竞赛的形式让学生做到现学现用
，从而达到良好的教学效果。
在教学中，除了在概念和难点处给学生以适度的启示
与点拨外，尽量引导学生去独立思考。学生力所能及之
处，教师不帮助、不提示，在课堂内最大限度地给学生
创造思维的时间和空间。教师提出问题，结论由学生通
过一定的思考后获得，很好的完成教学目标。
在测绘过程发现个别学生剖切符号、剖面线画法等不
规范者，作业不认真者，须在以后的教学中进一步加强
。
ppt课件
27
ppt课件
28
最后成绩=自评成绩+互评成绩+教师评价成 绩。 期末的成绩评定中，对在比赛中取得前3名的 同学加分，调动学生平时学习的主动性及参 加比赛的积极性。

感谢亲观看此幻灯片，此课件部分内容来源于网络， 如有侵权请及时联系我们删除，谢谢配合！
4
与剖视图的区别：
断面图：是面的投影，
仅画出断面的形状；用于轴、
键、肋等零件的表达。
剖视图：是体的投
影，剖切面之后的结构
应画出全部投影。
断面图
精品课件
剖视图
5
2、断面图的种类 移出断面图
断面图
重合断面图
轮廓绘制线形 ： 细实线
精品课件
粗实线
6
3. 移出断面图
1）定义： 画在视图之外的断面图称为移出断面图。 移出断面图的轮廓线
用粗实线绘制。
2）配置方式
精品课件
7
精品课件
8
移出断面图的配置：a按投影关系配置; b配置 在剖切线或剖切符号的延长线上; c自由配置。
精品课件
9
c可以配置在其它适当的位置（自由配置）
A
A
A-A
精品课件
10
3）移出断面图的画法
特殊规定
不包括键槽
(1)当剖切面通过回转面形成的孔或凹坑
的轴线时，这些结构应按剖视图绘制 。
断面图
授课人 于兆全 课 型 新授课
精品课件
1
断面图
精品课件
2
知识目标：1、了解断面图与剖视图的区别
2、初步掌握移出断面图的画法及配置
能力目标：培养同学们的读图、绘图能力
教学重点：
移出断面图的画法
精品课件
3
1、 断面图的ห้องสมุดไป่ตู้念
假想用剖切平面将物体的某处切断，仅 画出断面的图形，称为断面图。
精品课件
精品课件
11
特殊规定

（3）展开剖面图：用两个相交剖切面的剖切。
l1
l2
3-3剖面图
l1
3
第14页/共25页
（4）局部剖面图： 用剖切平面局部地剖开物体所得的剖面图称为局部剖面图。
Ф4@200
第15页/共25页
（5）分层剖面图：
用几个互相平行的剖切平面分别将物体局部剖开， 把几个局部剖面 图重叠画在一个投影图上，用波浪线将各层的投影分开，这样的剖切称为 分层局部剖面图。

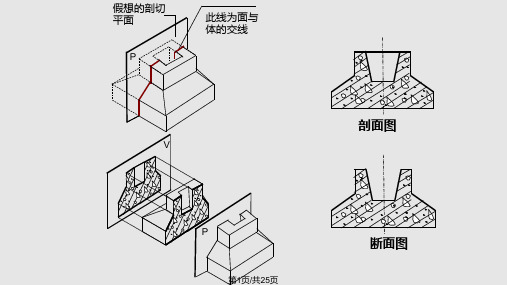

假想的剖切 平面
P
此线为面与 体的交线
第4页/共25页
(二)剖面图与断面图的剖切符号 1、剖面图的剖切符号
由剖切位置线及投射方向线组成。 （1）粗实线绘制。 （2）剖切位置线的长度宜为6~10mm； （3）投射方向线应垂直于剖切位置线，长度应短于剖切位置线， 宜为4~6mm。
（4）剖切符号的编号宜采用阿拉伯数字。
第7页/共25页
（1） 全剖面图 定义：用一个平行于基本投影面的剖切平面将形体全部剖开的方法叫做全剖面 图。 适用于：外部结构简单而内部结构相对比较复杂的形体
第8页/共25页
1
1 正立面图
侧立面图
1—1剖面 图
平面图
第9页/共25页
这种水平剖切的剖面图，在房第屋10建页/共筑25图页中称为“平面图”
（2）阶梯剖面图： 定义：用两个或者两个以上相互平行且平行于基本投影面的剖切平面剖开物体 的方法 适用于：内部各结构的对称中心线不在同一对称平面上的物体。
第11页/共25页
阶梯形剖切平面的转折处，第在12剖页/共面25图页上不画分界线。
房屋的剖面图
立面图
1
1
1
1
1—1 剖面图
平面图

A—A
规则：
对于机件的肋板，如按纵向剖切， 肋板不画剖面符号，而用粗实线 将它与其邻接部分分开。
2、均匀分布的肋板及孔的画法
肋不对称画 成对称
A－A
孔未剖到按 剖到画
B－B
A
A
B
B
若干直径相同且成规律分布的孔，可以仅画出一个 或几个，其余只需用细点画线表示其中心位置。
3、断开的画法
轴、杆类较长的机件，当沿长度方向形状相同或按 一定规律变化时，允许断开画出。
第7章 机件常用的表达方法
§7-1 视图 §7-2 剖视图几何作图 §7-3 断面图 §7-4 局部放大图&简化表达方法
第7章 机件常用的表达方法
视图—— 用于表达机件的外部形状与结构的各种
方法与规定。
剖视图—— 用于表达机件的内部形状用于表达机件的断面形状和局部结构
1、画局部放大图
（1）局部放大图可画成视图、剖视图或断面图。它 与被放大部分的表示法无关。
（2）局部放大图采用剖视图和断面图时，其图形按 比例放大，断面区域中的剖面线的间距必须仍与原 图保持一致。
2.局部放大图必须标注，方法是：
Ⅰ
Ⅱ
4:1
2:1
Ⅰ
Ⅱ
将需要放大的部位画上
细实线圆，
然后在局部放大图的上
零件图上的小圆角、小倒角允许省略不画，但必须标注尺 寸或在技术要求中加以说明
1×45 R2
锐边倒圆R0.5
2）断面图上的剖面符号
零件图中的移出断面，允许省略剖面符号，但必 须标注剖切位置、字母
A
A-A
A
小结
简化画法只介绍了常用的几种，这部分内容较 多，需要时可查阅有关标准。

机械制图
§ 3-3 断面图
欢迎光临 指导!
2
复习回顾
1、什么是剖视图？
剖视图——假想用剖切面剖开机件，将处在观察者与剖切面之 间的部分移去，将其余部分向投影面投射所得的图形称为剖 视图。
3
复习回顾
2、剖视图的种类？ 全剖视图——用剖切面完全地剖开机件所得的剖视图。
半剖视图——当机件具有对称平面时，以对称平面为 界，用剖切面剖开机 件的一半所得的剖视图。
断面图与剖视图的本质区别： ----剖视图是“体”的投影； ----断面图是“面”的投影。
13
3、断面图的应用 配合视图、剖视图表达复杂曲面或局部结构，如轴类零件、 轮辐、肋、孔、键槽及型钢等。
轴类
14
3、断面图的应用
轮辐
型钢
15
吊钩 断面图的作用与优点：
作用：断面图主要用来表达机件某处横断面的形状，对视 图起补充说明作用，有时还可减少视图。
移出断面图对称时可将断面图画在移出断面图对称时可将断面图画在视图的中断处视图的中断处用细实线画重合用细实线画重合断面图的轮廓线断面图的轮廓线重合断面图轮廓线与视图轮廓线重重合断面图轮廓线与视图轮廓线重合时应将视图的轮廓线连续画出合时应将视图的轮廓线连续画出重合断面图重合断面图画法画法不对称的重合断面图不对称的重合断面图对称的重合断面图对称的重合断面图对称的重合对称的重合断面不标注断面不标注不对称的重合断面图要标注剖不对称的重合断面图要标注剖切位置符号和投射方向的箭头切位置符号和投射方向的箭头标注标注移出断面图移出断面图思考一下
11
2、断面图与剖视图的区别
A
A A-A
a 断面图 （1）从图形上看
b剖视图
断面图----仅画出被剖切面切断的断面形状（见 图a）
