低压电器常见四种交流电弧灭弧方法

继电器灭弧方法继电器是一种常见的电器设备，用来控制电流的开关。

在继电器工作时，由于电流的切断和闭合，会产生电弧现象。

电弧是由电流在断开和闭合过程中产生的电火花，具有高温、高能量的特点。

电弧的存在会对继电器的正常工作造成干扰和损坏，因此需要采取灭弧方法来解决这个问题。

继电器灭弧方法主要有以下几种：1. 空气灭弧法空气灭弧法是最常见的灭弧方法之一。

它利用空气在电弧中的吹断作用，将电弧切断。

在继电器的触点之间设置一定距离的间隙，当电流切断时，电弧会在间隙中产生。

由于空气的吹断作用，电弧会被迅速熄灭。

这种方法简单易行，成本低廉，但对于大电流的灭弧效果较差。

2. 惰性气体灭弧法惰性气体灭弧法利用惰性气体的特性来灭弧。

常见的惰性气体有氮气、氩气等。

在继电器的触点之间填充惰性气体，当电流切断时，电弧会在气体中产生。

惰性气体的化学性质稳定，不易与电弧产生反应，因此可以有效地灭弧。

惰性气体灭弧法适用于大电流和高压的情况，但需要专门的设备来生成和控制惰性气体。

3. 真空灭弧法真空灭弧法是利用真空环境来灭弧。

在继电器的触点之间建立真空环境，当电流切断时，电弧由于缺乏传导介质而无法维持，从而被迅速熄灭。

真空灭弧法可以有效地灭弧，同时还能避免电弧对触点材料的腐蚀和损坏。

但真空灭弧法的设备成本较高，维护和维修也比较困难。

4. 液体灭弧法液体灭弧法是利用液体的特性来灭弧。

常见的液体灭弧介质有矿油、硅油等。

在继电器的触点之间填充液体灭弧介质，当电流切断时，电弧会在液体中产生。

液体的密度和粘度可以有效地抑制和熄灭电弧，从而实现灭弧的目的。

液体灭弧法适用于中小型继电器，但对于大电流和高压的情况效果有限。

继电器灭弧方法有空气灭弧法、惰性气体灭弧法、真空灭弧法和液体灭弧法等。

不同的灭弧方法适用于不同的继电器工作环境，需要根据实际情况选择合适的方法。

灭弧方法的选择和设计对于继电器的正常工作和寿命具有重要影响，需要在工程设计中进行充分考虑。

加速开关电器灭弧措施和主要方法开篇要说，电器灭弧这事儿，听起来可能有点儿高大上，但其实它就像我们生活中的一些小细节，虽不起眼，却能让你省心不少。

想想看，家里的电器就像家里的宠物，能给你带来便利，但如果没照顾好，嘿嘿，麻烦就来了！今天我们就来聊聊那些让电器安全“生活”的灭弧措施，保证你听了不犯困。

1. 什么是电器灭弧？首先，我们得明白，什么是灭弧。

简单说，电弧就像是电流在空气中跳舞的小火花，虽说看着热闹，但其实很危险啊！一旦电流强烈到一定程度，就容易引发短路，甚至着火。

这就像你不小心把香烟丢在了干草堆上，后果可想而知。

所以，灭弧措施就是要把这场“火花派对”给结束掉，让它不再肆意妄为。

1.1 电弧的成因你可能会问，电弧到底是怎么来的？哎，简单来说，它就像是电流对空气的“挑衅”。

当电流经过开关电器时，开关接触不良、磨损、灰尘等问题就可能导致电弧的产生。

想象一下，开关就像你和朋友之间的互动，如果总是没默契，那麻烦可就大了。

1.2 电弧的危害接着，咱们再来聊聊电弧带来的危害。

电弧产生的瞬间高温，能让绝缘材料融化，甚至直接烧毁设备，这可不是闹着玩的。

再加上它还可能引发电击，真是“乌鸦嘴”了！这就像是你在厨房煮东西时，不小心把水煮干了，锅底烧焦，最终不仅锅坏了，还得重新洗锅，真心麻烦！2. 灭弧的主要方法说到灭弧的方法，咱们就得从技术层面入手了。

这就像是厨师调料，得找对方法才能做出好菜。

2.1 选择合适的材料首先，选材料是个重要环节！你想啊，好的材料就像是好食材，能为你的电器“健康”打下基础。

现在的灭弧材料种类繁多，比如采用高性能绝缘材料或者特殊的导电材料，这样就能大幅度降低电弧的产生。

就像做菜，调料选得好，味道自然好。

2.2 采用灭弧技术除了材料，技术也不能忽视。

比如，有些电器会采用快速断开技术，能在电弧形成之前就先切断电源。

这样一来，就能把火花灭得干干净净。

再者，现代开关电器还可以配备灭弧室，里面有特殊设计，能够有效吸收和消散电弧产生的热量。

电弧电弧当用开关电器断开电流时，如果电路电压不低于10—20伏，电流不小于80~100mA，电器的触头间便会产生电弧。

电弧是高温高导电率的游离气体，它不仅对触头有很大的破坏作用，而且使断开电路的时间延长。

因此，在了解开关电器的结构和工作情况之前，首先来看看其是如何产生和熄灭的。

电弧的形成是触头间中性质子(分子和原子)被游离的过程。

开关触头分离时，触头间距离很小，电场强度E很高(E = U/d)。

当电场强度超过3×10---6---V/m时，阴极表面的电子就会被电场力拉出而形成触头空间的自由电子。

这种游离方式称为：强电场发射。

从阴极表面发射出来的自由电子和触头间原有的少数电子，在电场力的作用下向阳极作加速运动，途中不断地和中性质点相碰撞。

只要电子的运动速度v足够高，电子的动能A = mv2足够大，就可能从中性质子中打出电子，形成自由电子和正离子。

这种现象称为碰撞游离。

新形成的自由电子也向阳极作加速运动，同样地会与中性质点碰撞而发生游离。

碰撞游离连续进行的结果是触头间充满了电子和正离子，具有很大的电导；在外加电压下，介质被击穿而产生电弧，电路再次被导通。

触头间电弧燃烧的间隙称为弧隙。

电弧形成后，弧隙间的高温使阴极表面的电子获得足够的能量而向外发射，形成热电场发射。

同时在高温的作用下(电弧中心部分维持的温度可达10000℃以上)，气体中性质点的不规则热运动速度增加。

当具有足够动能的中性质点相互碰撞时，将被游离而形成电子和正离子，这种现象称为热游离。

随着触头分开的距离增大，触头间的电场强度E逐渐减小，这时电弧的燃烧主要是依靠热游离维持的。

在开关电器的触头间，发生游离过程的同时，还发生着使带电质点减少的去游离过程。

电弧是一种空气导电的现象，在两电极之间产生强烈而持久的放电现象，称为电弧。

电弧的能量集中，温度极高，亮度很强。

例：10kv QF 断开20kv的电流，电弧功率达到一万kw以上。

电弧由阴级区、阳极区和弧柱区组成。

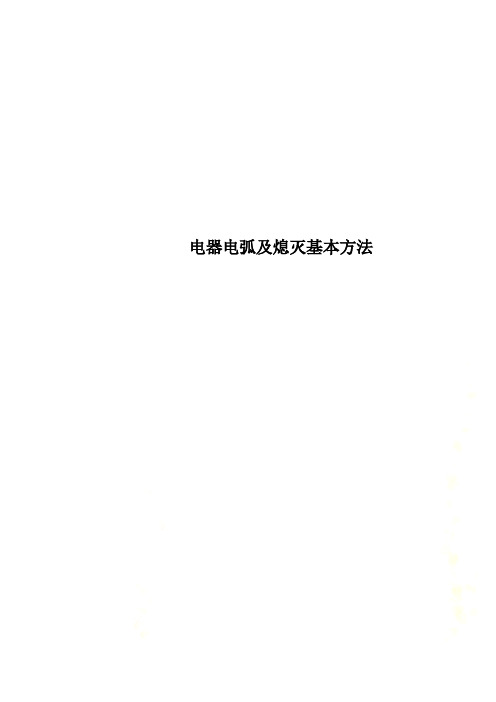

电器电弧及熄灭基本方法
在电力行业中，开关电器会产生电弧，因为其温度高达数千摄氏度，能烧坏触头，甚至导致触头熔焊。

如果电弧不立即熄灭，就可能烧伤操作人员，烧毁设备，甚至酿成火灾。

因此，有触头的电器应考虑其灭弧问题。

尤其是高压配电方面更要注意。

一但由于带负荷拉闸操作失误，或者是在开关箱内有异物（导电体），拉出开关箱的时候，异物瞬间接通了两极又分开，导致电弧产生，导致产生爆炸现象，炸伤、烧伤操作人员。

所以必须采取措施，迅速熄灭电弧。

哪么电弧是怎样产生的呢？在开关断开过程中，由于动触头的运动，使动、静触头间的接触面不断减小，电流密度就不断增大，接触电阻随接触面的减小就越来越大，因而触头温度升高，产生热电子发射。

当触头刚分离时，由于动、静触头间的间隙极小，出现的电场强度很高，在电场作用下金属表面电子不断从金属表面飞逸出来，成为自由电子在触头间运动，这种现象称为场致发射。

热电子发射、场致发射产生的自由电子在电场力作用下加速飞向阳极，途中不断碰撞中性质点，将中性质点中的电子又碰撞出来，这种现象称作碰撞游离。

由于碰撞游离的连锁反应，自由电子成倍地增加（正离子亦随之增加），大量的电子奔向阳极，大量的正离子向负极运动，开关触头间隙便成了电流的通道，触头间隙间介质被击穿就形成电弧。

由于电弧温度很高，在高温的作用下，处在高温下的中性质点由于高温而产生强烈不规则的热运动，在中性质点互相碰撞时，又将被游离而形成电子和离子，这种因热运动而引起的游离称为热游离。

热游离产生大量电子和离子维持触头间隙间电弧。

产生电弧主要由碰撞游离，维持电弧主要依靠热游离。
