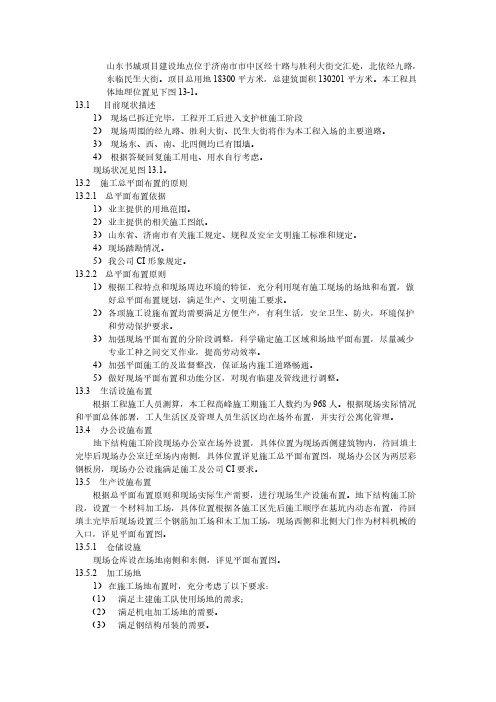

山东书城项目建设地点位于济南市市中区经十路与胜利大街交汇处,北依经九路,东临民生大街。
项目总用地18300平方米,总建筑面积130201平方米。
本工程具体地理位置见下图13-1。
13.1 目前现状描述1)现场已拆迁完毕,工程开工后进入支护桩施工阶段2)现场周围的经九路、胜利大街、民生大街将作为本工程入场的主要道路。
3)现场东、西、南、北四侧均已有围墙。
4)根据答疑回复施工用电、用水自行考虑。
现场状况见图13.1。
13.2施工总平面布置的原则13.2.1总平面布置依据1)业主提供的用地范围。
2)业主提供的相关施工图纸。
3)山东省、济南市有关施工规定、规程及安全文明施工标准和规定。
4)现场踏勘情况。
5)我公司CI形象规定。
13.2.2总平面布置原则1)根据工程特点和现场周边环境的特征,充分利用现有施工现场的场地和布置,做好总平面布置规划,满足生产、文明施工要求。
2)各项施工设施布置均需要满足方便生产,有利生活,安全卫生、防火,环境保护和劳动保护要求。
3)加强现场平面布置的分阶段调整,科学确定施工区域和场地平面布置,尽量减少专业工种之间交叉作业,提高劳动效率。
4)加强平面施工的及监督整改,保证场内施工道路畅通。
5)做好现场平面布置和功能分区,对现有临建及管线进行调整。
13.3生活设施布置根据工程施工人员测算,本工程高峰施工期施工人数约为968人。
根据现场实际情况和平面总体部署,工人生活区及管理人员生活区均在场外布置,并实行公寓化管理。
13.4办公设施布置地下结构施工阶段现场办公室在场外设置,具体位置为现场西侧建筑物内,待回填土完毕后现场办公室迁至场内南侧,具体位置详见施工总平面布置图,现场办公区为两层彩钢板房,现场办公设施满足施工及公司CI要求。
13.5 生产设施布置根据总平面布置原则和现场实际生产需要,进行现场生产设施布置。
地下结构施工阶段,设置一个材料加工场,具体位置根据各施工区先后施工顺序在基坑内动态布置,待回填土完毕后现场设置三个钢筋加工场和木工加工场,现场西侧和北侧大门作为材料机械的入口,详见平面布置图。
施工总平面布置图设计要点总结施工总平面图是指导现场施工的总体布置图,是施工组织设计的一个重要组成部分。
它把拟建项目组织施工的主要活动描绘在一张总图上,作为现场平面管理的依据,实现施工组织设计平面规划。
一般包括:水源、电源及引到现场的临时管线,排水沟渠,建筑安装工人临时住所,各种必须建在现场附近的附属工厂、材料堆场,半成品周转场地、设备堆场、各类物资仓库、易燃品仓库、垃圾堆放区和工地临时办公室,临时道路系统和计划提前修筑供施工期间使用的正式道路、铁路编组站、专用线、水运码头等。
(一)设置大门,引入场外道路施工现场宜考虑设置两个以上大门。
大门应考虑周边路网情况、转弯半径和坡度限制,大门的高度和宽度应满足车辆运输需要,尽可能考虑与加工场地、仓库位置的有效衔接。
(二)布置大型机械设备布置塔吊时,应考虑其覆盖范围、可吊构件的重量以及构件的运输和堆放;同时还应考虑塔吊的附墙杆件及使用后的拆除和运输。
布置混凝土泵的位置时,应考虑泵管的输送距离、混凝土罐车行走方便,一般情况下立管应相对固定,泵车可以现场流动使用。
(三)布置仓库、堆场一般应接近使用地点,其纵向宜与交通线路平行,尽可能利用现场设施卸货;货物装卸需要时间长的仓库应远离路边。
(四)布置加工厂总的指导思想是:应使材料和构件的运输量最小,垂直运输设备发挥较大的作用;有关联的加工厂适当集中。
(五)布置场内临时运输道路施工现场的主要道路应进行硬化处理,主干道应有排水措施。
临时道路要把仓库、加工厂、堆场和施工点贯穿起来,按货运量大小设计双行干道或单行循环道满足运输和消防要求。
主干道宽度单行道不小于4m,双行道不小于6m。
木材场两侧应有6m宽通道,端头处应有12m×12m回车场,消防车道不小于4m,载重车转弯半径不宜小于15m。
(六)布置临时房屋(1)尽可能利用已建的永久性房屋为施工服务,如不足再修建临时房屋。
临时房屋应尽量利用可装拆的活动房屋且满足消防要求。
简单四步,教你如何绘制好施工现场总平面布置图施工总平面布置图是拟建项目施工场地的总布置图。
它按照施工方案和施工进度 的要求,对施工现场的道路交通、材料仓库、加工场地、主要机械设备、临时房 屋、临时水电管线等做出合理的规划布置,从而正确处理全工地施工期间所需各 项设施和永久建筑、拟建工程之间的空间关系。
施工总平面布置图是工程施工组织设计(及部分专项施工方案)的重要组成部分, 在工程投标中,也是技术标的重要组成部分。
现在CAE 应用普及,施工总平面布 置图基本上采用CAD 4行绘制,下面以应用CAD 软件为例,说明如何才能绘制好 施工总平面布置图。
1施工总平面布置图绘制依据 1、各种设计资料,包括建筑总平面图、地形地貌图、区域规划图、建筑项目范 围内有关的一切已有和拟建的各种设施位置。
2、建设项目的现场考察情况(周边道路及交通情况、原有建筑物情况、用水用 电接驳口、现场排水口、施工区域及围墙出入口设置情况等)。
3、建设项目的建筑概况、施工方案、施工进度计划,以便了解各施工阶段情况, 合理规划施工场地。
乓-fl 3 -JO 1 I ■■ 1 V —4 n 1■ 1 ■■ 1 1 ■ \ iH tau4、各种建筑材料构件、加工品、施工机械和运输工具一览表(含需要数量及外廓尺寸等信息),以便规划工地内部的储放场地和运输线路。
5、各构件加工厂规模、仓库及其他临时设施的需求数量及规格。
6、《建设工程施工现场消防安全技术规范》GB50720-2011、施工现场临时建筑物技术规范》JGJ/T 188-2009 。
7、当地主管部门和建设单位关于施工现场安全文明施工的相关规定,施工单位安全文明施工标准。
2 施工总平面布置图绘制原则1、在满足施工要求的前提下,少占地,不挤占交通道路。
2、主要施工机械设备的布置满足施工需求。
3、最大限度的压缩场内运输距离,尽可能避免二次搬运。
4、在满足施工需要的前提下,临时工程越小越好,以降低临时工程费。
简单四步,教你如何绘制好施工现场总平面布置图施工总平面布置图是拟建项目施工场地的总布置图。
它按照施工方案和施工进度的要求,对施工现场的道路交通、材料仓库、加工场地、主要机械设备、临时房屋、临时水电管线等做出合理的规划布置,从而正确处理全工地施工期间所需各项设施和永久建筑、拟建工程之间的空间关系。
施工总平面布置图是工程施工组织设计(及部分专项施工方案)的重要组成部分,在工程投标中,也是技术标的重要组成部分。
现在 应用普及,施工总平面布置图基本上采用 进行绘制,下面以应用 软件为例,说明如何才能绘制好施工总平面布置图。
施工总平面布置图绘制依据、各种设计资料,包括建筑总平面图、地形地貌图、区域规划图、建筑项目范围内有关的一切已有和拟建的各种设施位置。
、建设项目的现场考察情况(周边道路及交通情况、原有建筑物情况、用水用电接驳口、现场排水口、施工区域及围墙出入口设置情况等)。
、建设项目的建筑概况、施工方案、施工进度计划,以便了解各施工阶段情况,合理规划施工场地。
、各种建筑材料构件、加工品、施工机械和运输工具一览表 含需要数量及外廓尺寸等信息 ,以便规划工地内部的储放场地和运输线路。
、各构件加工厂规模、仓库及其他临时设施的需求数量及规格。
、《建设工程施工现场消防安全技术规范》 、《施工现场临时建筑物技术规范》 。
、当地主管部门和建设单位关于施工现场安全文明施工的相关规定,施工单位安全文明施工标准。
施工总平面布置图绘制原则、在满足施工要求的前提下,少占地,不挤占交通道路。
、主要施工机械设备的布置满足施工需求。
、最大限度的压缩场内运输距离,尽可能避免二次搬运。
、在满足施工需要的前提下,临时工程越小越好,以降低临时工程费。
、充分考虑劳动保护,环境保护,技术安全,消防要求等。
、遵守当地主管部门和建设单位关于施工现场安全文明施工的相关规定。
施工总平面布置图的主要内容及绘制步骤、绘制拟建建筑物 构筑物 、确定施工现场区域。
施工平面布置图说明在建筑施工过程中,施工平面布置图是一个关键的环节,它对整个工程的施工流程、现场管理、安全防范以及施工效率有着重大的影响。
下面,我们将对施工平面布置图进行详细的说明。
一、施工平面布置图的目的和意义施工平面布置图是施工现场布置的依据,其目的是为了指导施工现场的各项活动,确保施工流程的顺畅、安全和高效。
通过合理的施工平面布置,可以减少各工种之间的相互干扰,减少材料的重复搬运,提高工作效率,同时也能保障施工人员的安全。
二、施工平面布置图的内容施工平面布置图主要包括以下内容:1、施工区域的划分:将施工现场划分为不同的区域,如材料堆放区、机械设备区、办公区、生活区等。
2、交通道路的规划:规划好施工现场的交通道路,确保车辆和人员的安全通行。
3、安全设施的布置:根据施工需要,布置好安全设施,如消防设施、安全警示标志等。
4、施工顺序的安排:根据施工进度计划,合理安排各工种的施工顺序。
5、环境保护措施:针对施工过程中的环境污染问题,采取相应的环境保护措施。
三、施工平面布置图的注意事项在绘制施工平面布置图时,需要注意以下几点:1、要根据施工现场的实际情况进行绘制,确保图中的内容真实、准确。
2、要考虑到各工种之间的相互影响,避免相互干扰。
3、要考虑到安全因素,确保施工现场的安全。
4、要考虑到环境保护因素,减少施工对环境的影响。
四、总结施工平面布置图是建筑施工过程中不可或缺的一部分,它对整个工程的施工流程、现场管理、安全防范以及施工效率有着重大的影响。
因此,在绘制施工平面布置图时,必须认真考虑各种因素,确保图中的内容真实、准确、完整,为施工现场的管理和施工提供有效的指导。
施工总平面布置图在建筑设计和施工的过程中,总平面布置图是一个重要的环节。
它是对整个施工项目的全面规划和安排,涉及到施工场地、施工道路、施工设备、施工材料以及人员活动等各个方面。
总平面布置图的精心设计,不仅可以提高施工效率,降低成本,还可以保障施工过程的安全。
施工总平面布置图施工总平面布置图:实现施工顺利进行的关键在建筑施工中,施工总平面布置图是不可或缺的一部分,它对整个施工过程的顺利进行起着至关重要的作用。
本文将详细介绍施工总平面布置图的概念、意义、设计原则以及实践应用。
一、施工总平面布置图的概念施工总平面布置图是指将施工场地内的各项设施、设备、材料等元素在平面图上进行展示,以直观、明了的方式反映出施工场地的整体布局和各元素之间的关系。
它涵盖了施工场地的各个方面,包括建筑物、道路、水电设施、仓库、加工厂等。
二、施工总平面布置图的意义施工总平面布置图是施工组织设计的重要组成部分,它对施工过程的顺利进行起着关键性的作用。
通过施工总平面布置图,我们可以清晰地了解施工场地的整体情况,合理规划各个区域的功能,有效避免施工过程中的混乱和冲突。
同时,它还可以优化施工流程,提高施工效率,降低施工成本。
三、施工总平面布置图的设计原则1、按照建筑功能布置:根据建筑物的不同功能,合理划分不同的区域,确保施工过程中各项作业的顺畅进行。
2、按照施工流程分区域布置:按照施工流程,将施工场地划分为不同的区域,如材料堆放区、加工区、安装区等,使各个区域之间的物流通道畅通无阻。
3、合理规划交通路线:确保施工场地内的各项运输车辆、搬运工具等能够高效地进出,减少运输过程中的堵塞和等待时间。
4、合理布置水电设施:根据施工需要,合理布置水电设施,确保施工过程中各项设备的正常运转。
5、考虑环保和安全要求:在布置过程中,要充分考虑环保和安全要求,如污水处理、材料堆放、防火间距等,确保施工过程的顺利进行。
四、施工总平面布置图的实践应用在施工现场,施工总平面布置图是指导施工顺利进行的重要依据。
首先,根据施工总平面布置图,我们可以合理规划材料堆放区、加工区、安装区等各个区域,确保各项作业的有序进行。
其次,通过优化交通路线,可以有效避免运输车辆在行驶过程中出现堵塞和等待的情况,提高运输效率。
此外,合理布置水电设施可以满足施工过程中各项设备的能源需求,确保工程的顺利进行。
施工总平面布置图及临时用地表
1、施工总平面布置图
投标人应提交一份施工总平面图,绘出现场临时设施布置图并附文字说明,说明临时设施、加工车间、现场办公、设备及仓储、供电、供水、卫生、生活等设施的情况和布置。
拟定在本标段工程沿线的空旷位置建立项目经理部,负责主持全部工程任务。
项目部包括职工办公区及生活区、民工生活区、钢筋存放及加工区、模板存放及木工加工区、机械设备停放区以及工地库房等,总占地面积约为12125m2。
(1)施工现场总平面布置图
(2)项目部及生活区布置图
(3)项目部平面布置总图
疏散门
大
门
注:1、投标人应逐项填写本表,指出全部临时设施用地面积以及详细用途。
2、若本表不够,可加附页。
2、临时用地表
临时用地表。
八、施工现场总平面布置图1、施工现场现状及施工准备施工现场平面布置按照建设部15号令《建设工程施工现场管理规定》的要求和城市建设管理的有关法规,科学合理地安排施工现场,协调各专业管理和各项施工活动,控制污染,创造文明安全的施工环境和人流、物流、资金流、信息流畅通的施工秩序进行一系列管理工作。
总平面布置是否合理,直接关系到施工进度的快慢、安全文明施工的要求和体现我公司管理水平的高低,根据相关规定及现场施工管理,我方在做施工现场平面布置时充分考虑到以下因素:既要满足施工,方便施工管理,又要能确保施工质量、安全、进度和环保的要求;不能顾此失彼.根据施工区域划分,在招标文件允许的施工用地范围内布置,避免扩大用地范围,合理安排施工程序,分期进行施工场地规划,将施工对周围环境影响程度降至最小;将现有场地的作用发挥到最大化。
施工布置整洁、有序,同时做好施工废水净化排放、防尘、防噪措施,长期安排两名施工人员进行道路清理及施工区域卫生,全力创建文明施工工地.场地布置还将遵循“三防”原则,消除不安定因素,防火、防水、防盗设施齐全且布置合理。
各种材料,成品,半成品,机械设备的堆放位置应与施工平面图相符。
确保场内道路畅通,满足施工对材料堆放场地的要求,尽量减少二次搬运和场内运输。
符合施工现场安全用电规范要求.施工现场已经具备施工条件,施工范围为招标文件、图纸及工程量清单的全部内容.会同各有关单位做好现场的移交,接收工作,重点是施工测量放线点,施工场地等.安排好施工道路,施工出入口。
按施工现场总平面图布置图布置施工平面;安排好生活、办公场所,材料堆场,成品、半成品仓库等用地.积极与建设、监理单位就工程项目施工管理方面接洽。
在保证工期的前提下,尽量结合场地周围环境,以方便施工,节省投资,最大程度减少占地和对交通干扰为原则,分区布置。
根据现场施工总体安排及交通运营的需要,充分利用规划用地界,施工临时用地以满足施工生产和现场管理为主,少干扰既有道路交通。
山东书城项目建设地点位于济南市市中区经十路与胜利大街交汇处,北依经九路,东临民生大街。
项目总用地18300平方米,总建筑面积130201平方米。
本工程具体地理位置见下图13-1。
13.1 目前现状描述1)现场已拆迁完毕,工程开工后进入支护桩施工阶段2)现场周围的经九路、胜利大街、民生大街将作为本工程入场的主要道路。
3)现场东、西、南、北四侧均已有围墙。
4)根据答疑回复施工用电、用水自行考虑。
现场状况见图13.1。
13.2施工总平面布置的原则13.2.1总平面布置依据1)业主提供的用地范围。
2)业主提供的相关施工图纸。
3)山东省、济南市有关施工规定、规程及安全文明施工标准和规定。
4)现场踏勘情况。
5)我公司CI形象规定。
13.2.2总平面布置原则1)根据工程特点和现场周边环境的特征,充分利用现有施工现场的场地和布置,做好总平面布置规划,满足生产、文明施工要求。
2)各项施工设施布置均需要满足方便生产,有利生活,安全卫生、防火,环境保护和劳动保护要求。
3)加强现场平面布置的分阶段调整,科学确定施工区域和场地平面布置,尽量减少专业工种之间交叉作业,提高劳动效率。
4)加强平面施工的及监督整改,保证场内施工道路畅通。
5)做好现场平面布置和功能分区,对现有临建及管线进行调整。
13.3生活设施布置根据工程施工人员测算,本工程高峰施工期施工人数约为968人。
根据现场实际情况和平面总体部署,工人生活区及管理人员生活区均在场外布置,并实行公寓化管理。
13.4办公设施布置地下结构施工阶段现场办公室在场外设置,具体位置为现场西侧建筑物内,待回填土完毕后现场办公室迁至场内南侧,具体位置详见施工总平面布置图,现场办公区为两层彩钢板房,现场办公设施满足施工及公司CI要求。
13.5 生产设施布置根据总平面布置原则和现场实际生产需要,进行现场生产设施布置。
地下结构施工阶段,设置一个材料加工场,具体位置根据各施工区先后施工顺序在基坑内动态布置,待回填土完毕后现场设置三个钢筋加工场和木工加工场,现场西侧和北侧大门作为材料机械的入口,详见平面布置图。
13.5.1仓储设施现场仓库设在场地南侧和东侧,详见平面布置图。
13.5.2加工场地1)在施工场地布置时,充分考虑了以下要求:(1)满足土建施工队使用场地的需求;(2)满足机电加工场地的需要。
(3)满足钢结构吊装的需要。
2)根据现场情况,加工场地按地下、地上及装饰装修三个阶段进行布置。
(1)地下结构施工阶段地下结构施工阶段部分钢筋场外加工,其余钢筋及模版加工场地在基坑内设置。
现场设置1处材料加工场,根据各施工区施工的先后顺序在基坑内动态布置,并保证在塔吊的覆盖范围之内。
(2)地上结构施工阶段地上结构施工阶段主要考虑钢筋、模板,安装加工场地。
地下室回填后在场内增设环形道路。
钢筋加工场按照原材→加工→半成品的加工流程,分成钢筋原材料存放区/钢筋加工成型区和半成品钢筋存放区,并设置钢筋调值区。
钢筋加工棚使用工具式定型防护棚,具体见图13.5-1。
每个加工厂内均设切断机、弯曲机、套丝机、调直机切断机及加工操作平台。
机电安装加工场地:详见总平面布置图。
(3)装饰工程施工阶段装饰机电安装阶段主要考虑装饰材料、机电安装加工场地。
13.5.3临时堆场临时堆场布置综合考虑施工部署和现场情况,本着节约场地、方便施工的原则进行布置。
具体也按照地下结构、地上结构和装饰装修施工三个阶段进行设置。
1)地下结构施工阶段本施工阶段设置2个材料堆场,具体位置根据施工进度在基坑内动态布置,并保证堆场在塔吊覆盖范围之内。
2)地上结构施工阶段(1)钢筋半成品堆场:设置3个,保证堆场均在塔吊覆盖范围之内。
(2)模板堆放加工场:设置3个,保证堆场均在塔吊覆盖范围之内。
(3)周转材料堆场:设置3个,保证堆场均在塔吊覆盖范围之内。
(4)砌体堆场:在施工电梯及物料提升机附近设置,共4个砌体材料堆场。
(5)安装材料堆场、装饰材料堆场、幕墙加工场地:各3个。
(6)钢结构加工场地:设置1个。
3)装饰装修施工阶段本阶段堆场均在施工电梯和物料提升机附近设置,详见施工总平面布置图。
13.5.4实验室现场设一个实验室,兼做混凝土试块标准养护室。
配备标准混凝土养护箱(见图13.5.4)、标准混凝土试块模具、砂浆试块模具、坍落度检验设备、加温加湿设备、各种必要的计量和现场取样设备。
面积25㎡,分内外间布置,内间为试块养护室,外间做为实验室。
13.5.5工具用房工程施工期间各种机具投入量大,为做好机具的维修与养护,保证机具正常使用,在现场设置2个工具房,面积50㎡。
13.5.6临时厕所施工区厕所设置在工地东侧,分别设置男女厕所。
厕所设自动冲淋装置,内墙面贴1.8m高白瓷砖墙裙,便池便槽侧贴白瓷砖,店面贴防滑地砖。
模板拆除后在楼层内每2层设置1处可移动式环保厕所,规格为L1200×W980×13.5.7施工道路地下结构施工阶段受场地限制无法铺设临时道路,待回填土完毕后沿围墙四周设临时道路,道路的转弯半径满足载重车辆的运行。
道理采用200厚C20混凝土硬化处理,一边设置排水沟与排水系统相连。
临时道路具体做法见图13.5-5。
13.5.6主要施工机械布置1)塔吊的布置(1)塔吊的布置原则○1塔吊的布置按照经济、合理、适用的原则,尽量保证所选塔吊能覆盖到所有施工作业区域。
○2满足现场钢筋、模板的安装要求。
○3考虑塔吊的安装与拆除方便等现场条件。
(2)塔吊型号确定拟选用一台C7030型塔吊(65米臂长),一台C7022型塔吊(65米臂长)一台C5012型塔吊(50米臂长),经复核能满足施工需要。
(3)塔吊的位置及安装(4)塔吊的使用本工程塔吊由总包单位统一管理,配置专业管理人员对塔吊进行重点管理。
塔吊使用前,安全管理部门要对司机、信号工作和司索进行安全技术交底。
塔式起重机的司机、信号工和司索工必须服从安全环境管理部的统一管理,接受其安全技术交底、检查和考核。
安全环境管理部每周进行一次安全检查,在检查过程中,针对塔吊所存在的问题,对相关人员进行督促整改。
安全环境管理部负责督促对塔式起重机进行保养、维修、自检,发现有漏保、失修或超载带病运转等情况时,不许停止使用。
如每日有两班以上的作业时,要严格履行交接班制度,并认真填写交接班记录。
2) 施工电梯的布置考虑本工程的装修工程及砌体结构的工程量,建筑物高度等因素,信息楼及培训楼各设置1部施工电梯,会议中心及书城营业楼设置3台物料提升机,在主楼施工至7层时安装,安装时用塔吊配合进行。
用来垂直运输砌体、屋面、内装修、机电安装等材料,在外墙收尾施工阶段拆除临时电梯,启用正式消防电梯,使用前与招标人协商好,并做好保护措施。
3)其他施工机械的布置本工程拟投入4台SY5121-THB90车载。
根据每个施工段浇筑混凝土的需要进行布置。
13.6现场围挡布置根据招标文件及现场勘查的结果,现场周围均已有围挡。
13.7 施工总平面管理13.7.1 管理原则根据施工各阶段平面布置,以充分保障阶段性施工重点,保证进度计划的顺利实施为目的。
在工程实施前,制定详细的大型机具使用及进退场计划,主材及周转材料生产、加工、堆放运输计划,同时制定以上计划的具体实施方案,严格执行、奖惩分明,实施科学文明管理。
13.7.2平面管理体系由项目总承包管理部负责施工现场总平面的使用管理,由项目副经理统一协调指挥。
建立健全调度制度,根据工程进度及施工需要对总平面的使用进行协调和管理,并由总包管理部对总平面的使用负责日常管理工作。
13.7.3管理计划的制定施工平面科学管理的关键是科学的规划和周密详细的具体计划,在工程进度网络计划的基础上形成主材、机械、劳动力的进退场、垂直运输等计划,以确保工程进度,充分均衡利用平面空间为目标,制定出切合实际的平面管理实施计划。
并将计划输入计算机,进行有效的动态管理。
13.7.4管理计划的实施根据工程进度计划的实施调整情况,反阶段发布平面管理实施计划,在计划执行中不定期召开生产调度会,经充分协调确定后,发布计划调整书。
项目安全环境管理部负责阶段性的定期检查监督,确保平面管理计划的实施。
其重点保证项目是:安全用电、厂区内外环卫、厂区道路,给排水系统,垂直运输、料具堆放场地管理调整,机具、机械进退场情况,以及施工作业区域管理等。
13.8 水电用量计划13.8.1.1 临时用水计划用量因现场不设置办公区和工人生活区故不计算生活用水需用量。
1)施工现场用水q3=K1∑[(Q1×N1) /(T1×t)] ×K2/8×3600,式中K1—未预计的施工用水系数(1.05~1.15);Q1—年(季)度工程量NI—施工用水定额;TI—年(季)度有效工作日;T —每天工作班数(班)K2—用水不均衡系数:(1.5)×(50000×200+7000×150+230000×30)/(620×10)×/8×3600=0.07(L/s)。
2)消防用水量取10 L/s,即q4=10 L/S。
3)施工总用量Q计算Q=q3=0.07(L/s)<q4=10L/S,故管径用水量按10 L/S计算。
4)供水管径施工及生活用水管径D1=[(4××V×1000)](1/2)式中:V—D1=(4×××1000)1/2=0.099米=99毫米我公司将按照供水量需求来设置水源,以满足现场施工、生活及消防的需要。
13.8.1.2临时用水布置供水管道采用钢管埋地敷设,埋地深度为500毫米,铺设线路按临时用水平面布置图布置。
根据上述计算,主干管采用DN100的管道,分管道采用DN80的镀锌钢管。
消防用水单独采用一条管线,每隔50米设置一个消防栓。
13.8.1.3 现场排水排污布设本工程现场排水、排污主要包括生产废水、雨水的排放。
施工现场道路边设300×400排水沟,雨水及生产废水排到排水沟内,建筑物内的施工废水由集水坑汇集后用潜污泵排至室外排水沟,最后汇集市政污水管网。
为满足市政环卫部门对运输清洁及施工现场厂容厂貌的要求,现场入口处设置冲洗槽和沉淀池,主要满足混凝土泵车及混凝土罐车出场的清洗,同时可将池内经沉淀后的清水,利用沉淀池收集起来,用来进行现场洒水使用,起到节约用水的目的。
13.8.2临时用电计划用量13.8.2.1临时用电计算根据施工程序安排,本工程主要用电负荷为主体工程施工期间的各种机械设备用电,装饰阶段的用电负荷相对较小,因此本方案用电量计算主要依据主体结构施工阶段进行施工用电负荷验算。
根据本工程主要用电机械设备对临时用电进行计算如表13.8.2.1所示:表13.8.2.1 临时用电计算公式1)—1临时用电系统图。
