附表施工总平面布置图

施工总平面图文字说明（PH-13标段）1.施工平面布置的内容本标段工程所处区域为温带湿润季风气候。

施工总平面布置必须符合环境保护和水土保持工作的要求。

各种临时工程根据工程进度统筹考虑，尽可能设置在公路用地范围内或利用荒坡、荒地。

临时用地包括施工营地、现场办公、加工车间、料场、设备及仓储、供电、供水、卫生、生活、便道、消防、砼拌合站、路面材料场、预制场等临时设施。

施工总平面布置见《附表五：施工总平面图》。

2.施工平面布置的原则根据本标段特点，按照交通部和发包人的相关要求对各种临时工程进行整体规划，合理布局，统一实施。

场地布置的主要原则为：合理性原则：施工场地尽量布置在既有公路附近，有利于机械设备、工程材料运输；尽量利用工程所在地既有资源和原有公路施工设施。

场地布置需便于施工管理，便于劳力、机具设备和材料等调配，有利于减少施工干扰，有利于文明工地建设。

安全性原则：符合有关安全生产、劳动保护、防火、防风、防寒等要求，针对项目区域施工环境制定切实、有效的安全措施，确保人身和财产安全。

环保性原则：根据现场施工环境，科学规划施工场地，结合当地环保部门要求，做好环境保护和水土保持规划，尽可能减少施工对环境产生的不利影响。

经济性原则：尽量缩减临时工程规模，充分利用发包人已征用土地作为临时工程用地，临时工程尽量集中设置，用地尽量重复利用，以减少临建工程占地。

具体见《附表五：施工总平面图》和《附表八：临时占地计划表》。

3.临时工程设置⑴施工便道、便涵①施工便道项目主要利用S210 ，K181+680~K187+900 段主要利用G316，K197+000~终点处利用X226。

考虑到沿线地形较为陡峭，且距离原有道路较近，施工便道开挖及填筑影响较大，因此全线施工便道按4.5 米宽设置，间隔200~500 米设置一处错车道（加宽至7.5 米），长度30 米，石门隧道斜竖井采用6.5 米宽便道。

在跨河路段设置便桥，与天然气处干扰处设置6.0m 宽、10.1m 长临时贝雷桥跨越。

1.6施工现场平面布置（附图）；1.6.1.工程现场总平面管理：整个现场平面布置本着创建“安全文明优良工地”的目标进行要求，使施工现场综合管理水平达到规范化，科学化、标准化，真正提高工程管理水平，树立良好的企业形象。

1.6.1.1.施工现场总平面布置原则：有效利用场地的使用空间，将生产、办公区分开布设，现场对必要的办公用房、库房、加工房及材料堆放场进行最优化布置，满足安全生产、文明施工、方便生活和环境保护的要求。

保证不对周边工作区和其他建筑物产生影响。

不破坏周边的公共设施。

施工设备和材料堆场的布置满足现场施工的使用要求，并尽量减少材料的搬运量。

所有材料堆场按照“就近堆放”和“及时周转”的原则，既布置在塔吊覆盖范围内，同时考虑到交通运输的便利，又保证现场的文明施工。

临时供水满足现场施工用水及消防用水的要求，排水设施通畅，所有污水必须经过沉淀处理。

临时用电遵循生产生活用电分路和“三级配电两级保护”的原则。

对施工区域和周边各种公用设施、树木等加以保护。

生活、办公用临时设施：根据本工程自身和现场条件的特点，结合施工要求，做以下平面布置：1.6.1.2.办公区的布置：为便于现场施工管理，又便于相互协调联系，现场布置现场管理办公室。

现场内的道路及周转工具堆放场地全部硬化。

1.6.1.2.1.生活区的布置：现场附近设置工人宿舍，并设置水冲式厕所及浴室。

1.6.1.2.2.材料堆放区：为便于运输，将材料堆放及加工区置于方便施工位置。

1.6.1.2.3.场区道路：施工过程中现场的采用临时道路。

根据总平面的特点进行布置。

1.6.1.2.4.生活卫生：对现场的办公区、生活区、材料堆放区等卫生实行专人负责，建立一周双检制度，奖罚分明。

工地现场设专用的建筑垃圾、生活垃圾区，并及时外运。

1.6.2.“四通”安排在进场前，指定专人组织解决施工所需的水、电、场内交通及通讯问题。

根据总包单位所提供的水源、电源接口位置，按照规范要求和施工用水用电的设计，搭设施工临时用水、用电管路线路，确定用水点和配电箱盘设置的位置，安装水表、电表方便计量工作。

施工总平面图布置一、施工总平面图布置原则1、施工平面布置应充分利用现有场地和空间，精心安排，周密规划，合理布局。

2、合理布置起重机械和各种施工设施，科学规划施工道路，尽量降低二次运输费用。

3、尽量采用装配式临建设施，提高安装速度，尽快投入使用。

4、各项临建设施要本着“有利生产、经济适用、安全防火、环境保护和文明施工”的要求进行布置。

二、施工平面图布置依据：1、总平面图。

2、施工部署和主要施工方案。

3、总进度计划及资源需用量计划。

4、建筑红线、水源、电源位置。

5、施工现场安全防火标准。

三、布置特点因本工程线路长、工程量大，因此采取灵活机动、分散作业的原则进行施工平面布置。

主要施工生活区域靠近施工现场布置，施工道路与现有场外道路结合沿管道布置至各施工作业点，按紧凑合理、节约用地、规模适中的原则布置。

四、施工辅助设施布置1、材料加工房根据工程的需要，在施工场区附近设置临时加工房等加工设备。

2、砂石骨料供应本工程所需砂石料较多，采用就近河流中采购和从附近砂石料厂直接购买（要求料场厂家必须按照施工规格进行加工筛选，以确保原材料质量）、自卸汽车运输到施工现场的方式解决。

3、办公及生活住房根据本工程的施工特点，项目经理部在工程施工区域内搭建，采用活动板房。

施工人员生活区在施工场地内搭设临时用房，部分工人就近租用民房及搭建临时房屋解决。

临时用房详见《附表六临时用地表》。

4、水、电布置施工用水采用居民用水。

施工用电采用与当地供电部门协商，主电源引高压至IOKW变压器，然后引低压至各施工作业点，同时自备发电机各，作为应急备用电源。

5、通讯施工通讯均采用移动电话、对讲机等方式解决。

6、弃磴场及施工场地排水施工弃硝按监理工程师指定地点堆放及平整，施工现场排水采用明沟与暗管相结合的方式进行，由于施工用水均无污染，可直接排至附近河沟。

7、施工总平面布置图施工总平面布置示意图见《附表五施工总平面图》。

施工部署及施工现场总平面布置图本工程工程量较大，施工环境宽敞，地质情况复杂，工程项目较多，为加强全面施工生产管理，实现工期目标，公司组织并成立了以有多年丰富施工组织管理经验的项目经理为首的项目管理班子，并做好如下施工生产部署工作。

（一）施工总体部署1、确定工程整体施工顺序确定施工顺序，首先要确定施工范围、掌握施工内容、分解施工任务、确定施工班组，然后根据工程工期要求、工程特点、施工难度、各部位主要施工方法确定主要施工顺序和各分项工程的工期计划。

本工程整体施工顺序的原则为：先土方施工后绿化，先乔木后灌木地被及草坪等。

1.1技术交底各单位工程、分项工程开展施工前，严格按有关技术程序组织三级技术交底。

第一级由项目部总工程师组织，邀请设计单位工程师、监理单位工程师向项目经理部施工员、技术员进行设计交底和施工技术交底；第二级由项目经理部项目负责人和技术员向班组交底，做到项目部全体人员均熟悉本工程的技术要点、设计意图和施工技术规范的内容，第三级由施工班组长向具体施工小队长、主要技术工进行技术交底。

1.2测量放线复核工作开工前，组织技术人员、放线员进行现场实地现场勘查，复核设计主要控制轴线和高程。

我项目部与业主、设计单位做好测量控制点的交接，按规范进行复测，立即建立测量控制网，测量各主要施工项目的位置和标高，为大面积开展施工奠定基础。

1.3研究分析、确定施工方法施工前由项目负责人、技术员、施工员、班组长就即将施工的分项工程施工方法进行研究、分析、敲定，老工艺做到精品，新工艺力争做到一次达到合格标准。

保证施工过程不返工、不返修，以保证工程进度目标。

1.4根据施工流程部署，编制详细的施工进度总计划，再根据施工进度总计划分别编制更加详细的月进度计划、周进度计划。

1.5根据施工进度计划，编制科学、准确的劳动力、施工机械、主要材料进场计划，并在施工过程中，根据施工进展、天气情况、季节、业主需求及时调整计划。

1.6根据劳动力、施工机械设备、主要材料进场计划，编制科学的、准确的资金使用计划。

施工现场总平面图第一章总体思路根据XX项目工程的地理位置、周边环境以及现场勘察资料，本着实现标准化文明施工、节约的原则，对XX项目工程施工平面布置作如下说明：根据施工现场条件，施工时拟把办公区、生活区设在施工现场内业主指定位置。

临时设施的布置以方便生产及办公、不占作业区位置、与施工作业区之间保持适当的安全和消防距离为原则，同时综合考虑实际的需要，统一规划布置，做到文明三区（施工区、办公区、材料库区）划分明确、安排合理、布置科学。

所有临时设施的建筑功能配备符合XX市地方规定。

施工材料按施工进度和作业计划分期、分批进场并制定科学的进场计划和可靠的防范措施。

料场、库房，尽可能靠近使用地点，以减少二次倒运。

易燃、易爆材料单独设专用库房存放，具体内容和位置详见附图十二“施工平面布置图”。

第二章施工现场临时用水的方案及处理措施第一节用水量及临时水系统1、用水量XX项目工程的临时用水量主要包括水泥砂浆、瓷砖浸泡、石膏腻子搅拌等施工用水以及施工现场生活办公用水和施工现场消防用水。

2、水源选择及临时给水系统（1）水源由业主提供的接驳点引用。

（2）配水管网的布置：根据业主提供的引水点，安排专人统一管理。

第二节临时用水的注意事项公司项目部在施工时尤其要注意施工用水和临时水系统的保护，防止发生跑水事件，或者发生水渗漏事件。

对施工造成不必要的麻烦和不便。

1、临时水系统要有专门的人员负责，做到施工期间不间断的巡视检查，检查各个接口及阀门的密封性，预防渗漏。

2、施工用水要有专门的盛水的容器，严禁直接用水管放水。

第三章临时施工用电的方案及处理措施第一节临时施工用电工程实施依据1、现场电源现况查探结果2、《建筑施工临时用电安全技术规范》JGJ46-883、《民用建筑电气设计规范》JGJ/T16-92第二节临时施工用电组织实施网络施工用电组织流程：施工现场用电技术交底→施工用电敷设→组织验收→交付使用第三节临时施工用电系统1、用电器具特征：（1）动力负荷电以II类手持式及移动式小型电动工具为主。

施工组织设计附表图附表一：拟投入的主要施工机械设备表序号。

机械或设备名称。

型号规格。

数量。

生产能力。

现存放地点。

备注1.江铃ZER。

2T。

2.公司。

自有2.JA-3.1.5 KW。

2.公司。

自有3.R500.1.1KW。

2.公司。

自有4.R500.2KW。

2.公司。

自有5.AE(PN3500)。

0.75KW。

2.公司。

自有6.HJ-200.5.5KW。

5.公司。

自有7.GIOSD。

2.5KW。

1.公司。

自有8.经伟仪。

3.3.公司。

自有9.多功能电锤。

1.1.公司。

自有10.搅拌机。

2.2.公司。

自有11.万用表。

2.2.公司。

自有附表二：劳动力计划表单位：人按工程施工阶段投入劳动力情况工种。

20天。

40天。

60天普工。

20.20.8安装工。

40.40.20水电工。

20.20.15瓦工。

18.25.10涂料工。

20.10.10注：总工期60天。

附表三：施工进度横道图序号。

分部分项工程名称。

施工进度1.施工准备。

12天2.拆除施工。

24天3.墙体抹灰。

36天4.涂料施工。

48天5.墙顶面施工。

48天6.防水施工。

48天7.水电预埋安装。

60天8.门窗安装。

60天9.室外附属工程。

60天10.竣工验收。

-注：总工期60天。

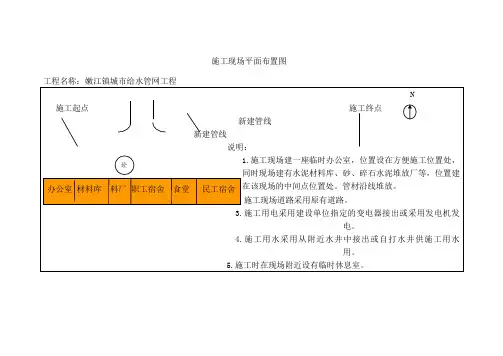

附表四：施工总平面布置图宿舍楼。

砂石堆场。

材料库。

水泥库。

工具库。

办公室。

门卫注：本工程工期短，职工生活用房就近租用。

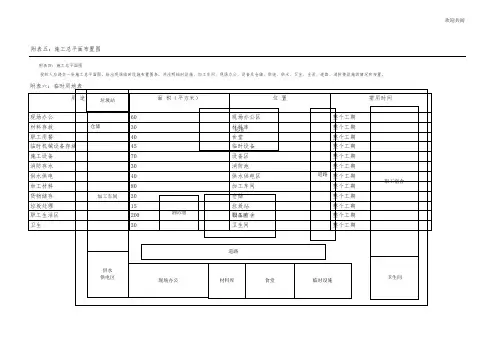

附表五：临时用地表用途。

面积（平方米）。

位置。

需用时间项目办公室。

100.详见平面图。

开工至竣工材料堆放场。

200.详见平面图。

开工至竣工材料库。

100.详见平面图。

开工至竣工水泥库。

100.详见平面图。

开工至竣工工具库。

80.详见平面图。

开工至竣工门卫房。

20.详见平面图。

开工至竣工。

施工总平面布置及施工总平面图根据现场的实际情况，结合主体工程量的分布及工期要求、施工程序，进行科学合理的施工总平面布置及管理能够有效地提高生产效率，同时避免重复运输等影响工程进度的情况出现。

施工平面布置图见附表四：施工总平面图1、现场实际情况（1）本工程场地在原操场范围内，具有良好的交通条件；现场场地宽敞。

（2）施工用水、用电根据业主指定位置自行接入现场,现在场地周围排水沟渠已经处理完毕,在开工后,场内施工排水可以经过处理后排放;现场基本具备“三通一平”条件，可以进场进行施工工作；2、总体规划（1）封闭施工公司在施工过程中将采取封闭施工进行施工作业，封闭施工主要是:采用彩钢板围墙将施工现场与外部做封闭，并且设置专人值班避免无关人员进入现场；对建筑实体外围采取脚手架及安全网做立面及平面封闭，保持整洁美观文明，避免高空坠物伤人事件出现。

（2）场内道路场内道路为原有操场，地面硬度基本符合施工荷载要求。

（3）生产性临时设施生产性临时设施包括材料房（堆放小型配件、工具、劳动保护用品、生活用品等）、配电房、钢筋加工场（作为钢筋加工、焊接的主要生产场地）。

具体情况见附表五：临时用地表（4）办公临时设施包括值班室（作为保卫、进场人员登记场所）、办公室（管理人员办公、会议场所）。

办公室为一层，包括建设单位现场办公及休息面积详见后附临时用地表。

（5）临时材料堆放场地现场辅助材料堆放场地分区堆放，考虑施工就位方便，采用露天堆放钢管、模板、构配件等。

配备防雨、防风材料。

钢筋堆放区在钢筋加工场旁边设置，搭棚遮盖。

三、施工用水管网1．水源选择根据业主安排水井或水源进行取水。

施工现场用水计划：根据钻井水泵临时抽水系统，现场用水控制用量，严禁浪费，随用随关，保持现场地面无积水，严禁在施工现场生活用水，以防污染和泄露造成地面积水影响施工，作业地点采用胶管输通水源，使用前的先检查胶管有无破损，破损的胶管禁止使用，现场用水由综合管理部管理，定期检查和维修水泵。

fj施工平面布置图图例施工组织设计工程名称：×××工程××建设集团有限公司目录基本情况及会签 (1)工程概况 (5)施工部署 (11)施工平面布置图 (13)施工准备工作 (14)主要项目施工方法 (23)质量保证措施 (53)安全技术措施 (57)技术节约措施 (64)冬季施工措施 (66)雨季施工措施 (68)主要材料用量 (70)技术经济指标 (71)附录 (72)施工组织设计补充 (74)附表：施工进度计划表附图一：深基坑挡土支护结构平面示意图附图二：深基坑挡土支护结构剖面示意图附图三：降排水系统平面图附图四：吊模施工示意图附图五：地下室墙模板支撑图附图六：外脚手架搭设形式基本情况工程名称：×××6#、7#楼及地下车库17至39轴（B段）工程地点：××××××建设单位：××××××设计单位：××××××总包单位：××××××监理公司：××××××监督单位：××××××开工时间：××年11月20日施工单位会签表1生产负责人技术负责人项目经理上岗证号项目副经理上岗证号项目副经理上岗证号项目工程师上岗证号土建工长上岗证号水、暖工长上岗证号钢筋工长上岗证号电气工长上岗证号质量员上岗证号技术员上岗证号资料员上岗证号预算员上岗证号器材员上岗证号主持编制人编制完成日期审核负责人审核日期×××公司领导会签表2总工程师生产经理总经济师建设单位及监理表3建设单位监理单位公司部门审核会签（一）表4部门审核意见审核人及部门签章生产计划部门业务经营部门技术部门质量部门公司部门审核会签（二）表5部门审核意见审核人及部门签章安全技术部门劳动部门器材设备部门财务部门工程概况（一）表6工程名×××6#楼称工程详细地址工程座落位置示意图单位工程质量指标建筑面积10716.25m2平面形式凸字形结构类型框架异型柱工程性质住宅楼基础类型筏板式基础基础标高－3.900m基础埋深－5.3m 地下防水类型SBS改性沥青卷材防水承重墙类别及厚度现浇混凝土墙，外墙300mm内墙200mm楼板类别及厚度现浇混凝土楼板厚度250 mm 100mm屋面防水类型SBS改性沥青卷材防水采暖煤气及弱电设备商品房标准开工日期××年11月20日竣工日期××年6月层数层高（m）地下地上设备层负一层首层标准层顶层设备层1 24 3.9 5.1 3.15 3.53工程概况（二）表7工程名称×××7#楼工程详细地址工程座落位置示意图单位工程质量指标建筑面积10838.16m2平面形式人字形结构类型框架异型柱工程性质住宅楼基础类型筏板式基础基础标高－3.900m基础埋深－5.2m 地下防水类型SBS改性沥青卷材防水承重墙类别及厚度现浇混凝土墙，外墙300mm内墙200mm楼板类别及厚度现浇混凝土楼板厚度250 mm 100mm屋面防水类型SBS改性沥青卷材防水采暖煤气及弱电设备商品房标准开工日期××年11月20日竣工日期××年6月层数层高（m）地下地上设备层负一层首层标准层顶层设备层1 24 3.9 4.8 3.15 3.6工程概况（三）表8工程名称×××地下车库B段工程详细地址工程座落位置示意图单位工程质量指标建筑面积3658m2平面形式平面凹凸形结构类型现浇混凝土工程性质车库基础类型阀板基础基础标高－6.15m基础埋深－6.55m 地下防水类型SBS改性沥青卷材防水承重墙类别及厚度现浇混凝土墙，外墙300mm内墙200mm楼板类别及厚度现浇混凝土楼板厚度250 mm 100mm屋面防水类型SBS改性沥青卷材防水采暖煤气及弱电设备商品房标准开工日期××.11.20 竣工日期××.4 层数层高（m）地下地上设备层负一层首层标准层顶层设备层1 3.8m工程概况（四）表9基础埋置深度6#楼 5.3m、7#楼5.2m地下车库6.55m大体积混凝土基础厚度6#楼 1.4m 、7#楼0.5m地下车库400mm大体积混凝土强度等级6#楼、7#楼C40地下车库C30大体积混凝土抗渗等级S8大体积混凝土类型供货单位商品混凝土××混凝土分公司深基放坡坡度1：1挡土支护结构基坑钢板桩加拉锚工程桩类型施工单位预应力混凝土管桩、混凝土方桩×××深基坑挡土支护结构平面示意图(详见附图1)深基坑挡土支护结构立面示意图(详见附图2)注：用于基坑东侧25m处工程概况（五）表10工程测量建筑红线控制桩坐落位置及示意图给定水准点高程及位置示意图原场地平均标高（m ） 绝对标高2.7m 设计室外绝对标高（m ） 6#楼3.85 7#3.80 设计首层地面绝对标高（m ）6#楼4.35 7#4.30室内外高差 （m ）0.500m工程概况（六）表11环境状况相邻建筑物状况该建筑位于×××地内。

施工部署及施工现场总平面布置1、施工现场平面布置本工程施工现场较大，根据施工需要，结合现场地理条件及总进度条件，本着场地布置合理，有利于现场管理及文明施工的原则进行施工总平面布置。

现场只设保安室、卫生间、临时办公室、材料库房及机械设备安装、运行场地。

详见附录（五）《施工总平面布置图》。

1、平面布置规划：施工计划在现场设置机具库房（仓库）和苗木、物质堆放场地、施工标志物，临时办公用房（办公室）、职工宿舍及生活用房均在附近租用，在临时设施搭设处设置施工用水、用电接驳点，施工用水、用电计划根据业主提供进行搭接。

若无法提供水电接驳点，我单位将自行组织发电机及洒水车保证施工的用水及用电。

2、搭设原则：施工场地大小按结构投影范围来布置，做到占空不占地，既要维持道路及交通，又要进行施工；在施工场地四周设置临时性围护，既要美观又要耐用坚固；在工地出入口设置洗车点，不污染工地周围的道路路面；铺设施工便道，质量按技术规范要求；施工场地布置须考虑下述施工设施的合理布置：临时生产设施、花草苗木的存放场地、施工场地的水平运输，临时生活设施，施工临时道路、施工用水电管路和施工场地排水等。

具体的布置原则为：适应各施工阶段的生产需要，利于施工作业。

施工现场采用彩条和围栏围蔽，严格执行《关于加强市政园林和管线建设工程文明施工管理的通知》和《关于规范市政工程文明施工围蔽设施的通知》的规定场地生活污水排入附近市政污水管道。

待除临时设施占地外的施工区域施工完毕后，拆卸临时设施，将临设处稍滞后施工，但施工总工期不发生变化。

临时设施的搭建遵照业主或监理工程师的指令进行搭设，施工用水、用电现场协调解决。

3、施工平面管理1）平面管理原则：（1）在工程实施前，制定详细的大型机具使用，进退场计划，材料加工、堆放、运输计划，以及各工种施工队伍退场调整计划。
