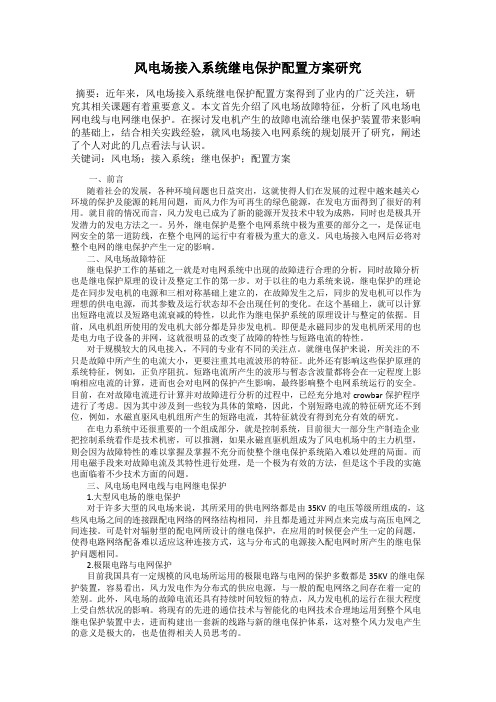

风电场接入系统继电保护配置方案研究摘要:近年来,风电场接入系统继电保护配置方案得到了业内的广泛关注,研究其相关课题有着重要意义。
本文首先介绍了风电场故障特征,分析了风电场电网电线与电网继电保护。
在探讨发电机产生的故障电流给继电保护装置带来影响的基础上,结合相关实践经验,就风电场接入电网系统的规划展开了研究,阐述了个人对此的几点看法与认识。
关键词:风电场;接入系统;继电保护;配置方案一、前言随着社会的发展,各种环境问题也日益突出,这就使得人们在发展的过程中越来越关心环境的保护及能源的耗用问题,而风力作为可再生的绿色能源,在发电方面得到了很好的利用。
就目前的情况而言,风力发电已成为了新的能源开发技术中较为成熟,同时也是极具开发潜力的发电方法之一。
另外,继电保护是整个电网系统中极为重要的部分之一,是保证电网安全的第一道防线,在整个电网的运行中有着极为重大的意义。
风电场接入电网后必将对整个电网的继电保护产生一定的影响。
二、风电场故障特征继电保护工作的基础之一就是对电网系统中出现的故障进行合理的分析,同时故障分析也是继电保护原理的设计及整定工作的第一步。
对于以往的电力系统来说,继电保护的理论是在同步发电机的电源和三相对称基础上建立的,在故障发生之后,同步的发电机可以作为理想的供电电源,而其参数及运行状态却不会出现任何的变化。
在这个基础上,就可以计算出短路电流以及短路电流衰减的特性,以此作为继电保护系统的原理设计与整定的依据。
目前,风电机组所使用的发电机大部分都是异步发电机。
即便是永磁同步的发电机所采用的也是电力电子设备的并网,这就很明显的改变了故障的特性与短路电流的特性。
对于规模较大的风电接入,不同的专业有不同的关注点。
就继电保护来说,所关注的不只是故障中所产生的电流大小,更要注重其电流波形的特征。
此外还有影响这些保护原理的系统特征,例如,正负序阻抗。
短路电流所产生的波形与暂态含波量都将会在一定程度上影响相应电流的计算,进而也会对电网的保护产生影响,最终影响整个电网系统运行的安全。
风电场 220V直流系统正极接地故障处理方法探讨摘要:风电场220V直流系统正极一点接地故障是不会对直流系统造成危害的,但是必须及时消除故障,如果直流系统发展为两点或者多点接地故障,会造成整个风电场甚至电网的断路器误动、拒动的情况,严重破坏电力系统安全、稳定、可靠运行要求。
本文探讨风电场220V直流系统正极一点接地故障后,采用依次拉路法逐步排查故障点、及时消除故障,确保风电场设备安全、稳定、可靠运行。
关键词:风电场;直流系统;误动;拒动;正极接地;故障处理一.风电场直流系统概述中广核新能源投资有限公司湖北分公司擂鼓台风电场220V直流系统有3个充电模块。
每块充电模块输出电流为20A。
蓄电池为山东圣阳产品,电池配备一套共104节,容量为每套200AH。
控制主柜一套为2个屏,分别为充电屏、馈线屏。
正常运行方式:充电模块视各自控母电流而定,其原则上所投充电模块输出电流要比控母电流指示多一倍为宜。
1.直流系统接地的危害风电场220V直流系统正极一点接地故障是不会对直流系统造成危害的,但是必须及时消除故障,如果直流系统发展为两点或者多点接地故障,会造成整个风电场甚至电网稳定性破坏。
当直流系统正极接地时,有可能造成风电场内断路器的误动,因为风电场内断路器的跳闸线圈均接断路器控制回路负极电源,如果风电场断路器直流控制回路再发生一点接地故障,断路器跳闸线圈就会直接接于直流正、负极电源之间,电流流过断路器跳闸线圈,断路器跳闸线圈励磁动作就会引起保护误动作。
1.故障现象2015年6月19日18时20分风电场升压站事故音响报警,后台监控主机显示“直流母线故障”光字牌亮,220V直流系统绝缘监察装置显示升压站220V直流系统接地故障报警,绝缘监测装置显示升压站220V直流系统正极对地电阻为0Ω,220V直流系统负极对地电阻为999MΩ,使用万用表测量220V直流系统正极对地电压为0V,220V直流系统负极对地电压为-220V。
风电场集电线路防雷保护的对策探讨摘要:随着国家工业化发展水平和居民生活水平的不断提升,工业和家庭用量需求也随着提高,对于电力系统的运行质量要求也更高。
集成电路是电力系统中十分关键的组分,直接影响着电力系统的整体运行质量。
但集成电路在运行期间一旦遭受雷击事件,将会造成整合供电系统的瘫痪,进而影响到当地居民的正常生活和工作。
因此,需要对集电线路采取一些必要的防雷措施,提升集电线路的运行水平,保障社会的生活和工作的正常有序进行。
关键词:风电场;集成电路;防雷措施随着社会经济、科技水平不断的发展,传统的、有限的化石能源以将远远不能满足人们的需求,人们将目光逐渐转向了风能、潮汐能、太阳能等可再生的清洁能源,再结合我国部分地区的特殊地势形貌和气候特征,部分地区的风能已经得到了很好的应用。
1我国风电场发展的特点科技水平的提升也推动了风能技术水平的发展,同时,用电需求的持续增加,我国风电场的数量和规模也在持续扩增。
现阶段,我国风电场的特点主要有以下几点:(1)风电场中的主机型号不统一,具有多种型号共存的特点;(2)部分地区的风能存在随机性、间歇性的情况,且风速、风向也不固定,这种不稳定的风能会影响到发电机的正常工作;(3)风能的能力密度不高,且风轮的运行效率也有待提高,很难将风能完全转化为电能供人们使用;(4)风电场一般都位于偏远、空旷、海波较高的地区,这也将会对风电场的稳定性造成重大影响[1,2]。
影响风电场集成线路稳定性的另一重要因素就是雷击事故,因此,风电场中做好集成线路防雷接地保护措施至关重要。
接地本身就是一种安全保护行为,作用机理就是通过大地提供的对地电流形成一个回路,从而避免风电场中的设备遭受雷击。
在对风电场中的设备进行防雷接地措施时,应同时满足工频短路电流和雷电冲击电流的需求。
特别地,随着风电场的规模逐渐壮大,其使用的电子设备越来越复杂、信号频率愈来愈高,该发展趋势也对风电场中的防雷保护的要求也随着提升,因此,应不断的完善和优化风电场集成线路防雷保护的设计、施工和安装流程[3]。
风电场防雷接地系统的相关技术摘要:随着社会经济的发展,风电场建设量持续增加。
与此同时,风电场出现的问题也越来越多,其中,雷击事故最为突出。
这种情况下,防雷接地系统问世,该系统中的接地装置由接地体本身电阻、土壤电阻、引线电阻等共同组成,由接地装置、土壤电阻率决定。
由于风电场的建设环境不同,电阻的降低方法也不同,有的地方土壤电阻率低,进行简单的敷设就能满足需求,而山地等地区,电阻率比较高,仅简单敷设电网并不能降低电阻,需借助各种方式实现目标。
因此,本文对风电场防雷接地系统的相关技术进行分析。
关键词:风电场;防雷接地系统;相关技术近年来,我国风电装机容量呈现出跨越式增长,风电场的建设在全国各地遍地开花,然而,随着越多风电场的建设,暴漏出的问题日益增多,其中防雷击是风场面临的重要问题之一。
接地电阻是接地装置技术要求中最基本的技术指标,主要由土壤电阻、土壤和接地体之间的接触电阻、接地体本身的电阻及接地体引线的电阻等组成,其中主要由土壤电阻率及接地装置结构来决定。
风电场建设的环境不同,降低接地电阻的方法迥异,有些地方土壤的电阻率较低,简单敷设接地网便可达到设计要求,有些地方如山地,土壤电阻率高达数千欧姆,靠简单敷设接地网已远达不到降阻要求,需要采用多种降阻方法结合来达到降阻目的。
1雷电产生的机理雷电是雷动间或雷动与地面物体间的放电现象。
电位差可达数兆伏甚至数十兆伏,放电电流几十千安甚至几百千安。
经验表明,对地放电的雷动绝大部分带负电荷,所以雷电流的极性也为负的。
2风电场防雷接地系统的作用作为风电场的主要部分,防雷接地系统具有重要作用。
防雷接地系统施工过程中,需综合考量各问题,只有严格把控全局,才能从根本上解决危险因素,预防雷击事故的发生。
和其他事故相比,雷击事故带来的后果比较严重,造成的损失也比较大。
与此同时,风电场还会因雷击的影响,产生系列衍生性的灾害,如电灾、火灾等,通常无法扑救。
因此,强化防雷接地系统施工非常重要。
风电场接地变及其中性点接地电阻的改进方案分析摘要:风电场会使用大量的电缆,造成电流的聚集。
一旦出现接地情况,所产生的弧光电压会对风电场设备造成很大的损害。
因此,我们要重视接地电阻的改进。
本文将进行分析,以供参考。
关键词:风电场;接地电阻;设计;优化1.前言当前,风电场为保证稳定运行,使用了大量的电线电缆。
这就使得电缆中易产生电流聚集产生弧光电压,对设备和人身安全造成危害。
2.Z形接地变主系统为/△连接,因此35kV系统为不接地系统。
接地变压器接入系统的作用是人为地将接地点吸引到中性的不接地系统中,从而为系统中的接地故障提供零序路径。
接地变压器的电源侧配备了三相快速断流和过流保护功能。
它用作接地变压器内部相间故障的主要保护和备用保护。
零序电流I级和零序电流II级保护安装在接地变压器的中性点。
作为接地变压器中单相接地故障的主要保护,并且作为系统每个组件的完整备用保护。
当前,在中国配置接地变压器有三种方法。
第一种是添加YNyn0公共配电变压器,第二种是添加Ynd公共配电变压器,第三种是使用ZN型接地变压器。
分析三种接地方式的接地变压器特性。
Z型连接变压器更适合用作零序通量低,零序阻抗低且由于100%电容而导致的附加损耗低的接地变压器。
3.为何集电线路系统不能继续采用中性点不接地3.1135kV电容电流大于l0A时,如果仍采用中性点不接地会有严重后果如果风电场中的电缆线很多,并且电容器电流超过10A,则电流收集系统仍使用中性点;如果未接地,则不能确保熄灭接地电弧,会产生严重后果。
为了确保操作设备的安全,如果风电场35kV集电线路的电容电流大于10A,则中性点通常应使用低电阻或消弧线圈接地。
3.2为何不采用消弧线圈接地,而选择采用小电阻接地消弧线圈的接地缺点:在单相接地故障的情况下,消弧线圈的补偿作用会导致故障电流值小,电弧不稳定,电流选线装置的灵敏度低甚至无法选择行。
消弧线圈的自动跟踪补偿以线路频率完成。
风电场升压站低压侧接地方式研究风电场升压站是将电能从风力发电机组升压至输电系统电压等级的重要设备,其低压侧的接地方式对于保障升压站设备的正常运行和人员的电气安全具有重要意义。
本文将对风电场升压站低压侧接地方式进行研究,并探讨其优缺点及适用场景。
常见的风电场升压站低压侧接地方式主要有星形接地和直接接地两种。
星形接地是指将低压侧的中性点接地,而直接接地则是将低压侧的中性点不接地。
星形接地方式的优点是能够减少对设备的冲击电流,提高设备的绝缘可靠性。
当出现设备绝缘故障时,星形接地方式可以使故障电流通过接地电阻流入地面,从而起到保护设备和人身安全的作用。
星形接地方式也可以提供比较稳定的接地电位,有利于减小接地电位差,降低电气设备因电位差引起的干扰和损坏。
星形接地方式在风电场升压站中的应用较为普遍。
星形接地方式也存在一些缺点。
星形接地需要接地电阻器来限制接地电流的大小,且接地电阻器的故障会影响整个接地系统的可靠性。
在大型的风电场升压站中,接地电阻器的尺寸较大且功耗也较高,对设备有一定的限制。
对于一些电压等级较低,设备体积较小的风电场升压站,则可以采用星形接地方式。
直接接地方式的优点是结构简单、可靠性高、成本较低。
由于直接接地方式不需要接地电阻器,因此可以降低设备的体积和功耗。
对于一些电压等级较高,设备体积较大的风电场升压站,使用直接接地方式可以更好地满足其需要。
直接接地方式也存在一些问题。
直接接地方式无法限制接地电流的大小,一旦发生设备绝缘故障时,接地电流会非常大,对设备和人员安全造成威胁。
直接接地方式的接地电位变化较大,容易引起接续电气设备的电位差干扰和损坏。
风电场升压站低压侧接地方式的选择应根据具体的情况和需求来确定。
在选择接地方式时,需要综合考虑设备的规模、电压等级、安全可靠性、成本和对系统电气设备的要求等因素。
在大多数情况下,星形接地方式是较为常见和可靠的选择,而直接接地方式适用于一些特殊条件下的风电场升压站。
风电场集电系统接地方式及相关保护方案探讨
摘要:随着风电场容量的增加,架空线路长度增长,系统单相接地电容电流不
断增大,架空线路的单相接地故障不能及时切除,有可能发展为两点或多点接地
短路故障,导致风电场风机大面积停机。
中性点接地方式选择是风电场安全运行
所涉及的关键问题之一,合理地选择风电场主变的中性点接地方式,有利于防止
故障的发展及大面积停机事件,提高风电场运行的安全与稳定。
我国现有的中性
点接地方式主要分为不接地系统、经消弧线圈接地系统和经电阻接地系统等方式。
本文主要对中性点经电阻箱接地方式选择及相关保护方案进行探讨。
关键词:风电场;集电线路;接地方式;相关保护
1 风电场升压站的中性点接地方式选择
1.1集电线路的选型与中性点接地方式选择
风电场根据地区的地形地貌一般选择以架空线路为主,在风机箱变低压侧采
用电力电缆的接线方式。
架空线路接地的绝大部分因素是因气候条件和外部因素
造成,故障多发生为间歇性接地,由于查找架空线路故障点要较长时间,如不及
时跳闸,故障点在恶劣天气条件下,很容易发生相间短路,扩大事故。
这种情况
下采用中性点经电阻接地,可以快速切除接地故障,同时避免了汇集线路带“病”
运行的很多弊端,确保风电场安全稳定运行。
1.2接地电阻的选择
风电场集电系统中性点接地电阻的大小由阻性大小来决定,而实际应用的阻
性电流根据集电线路的电容电流来确定。
中性点经电阻接地原理是当系统发生单
相接地时,故障点的电弧从熄灭到重燃一般为半个周期,非故障相的电容电流经
中性点流经电阻,并释放大量的电荷。
补偿后的阻性电流不小于容性电流时,一
般选择Ir为1.25-1.5倍的Ic,可将间歇性孤光过电压限制在2.6倍。
同时电阻性
电流大小的选择该应接地保护的灵敏度,一般灵敏系数为2倍。
以宁夏区域某风电场升压站为例,宁夏区域某风电场每台变压器容量为
50MW,主变低压侧经电阻柜接地,每台主变带33台1500kW容量的双馈发电机,机组出口电压为690V,机组箱变容量为1600kVA变压器,采用一机一变的接线
方式,经三条架空线送至升压站变压器低压侧,经主变升压到110kV后并入电网。
风电场低压侧为35kV系统,35kVⅠ母所连接的三条架空线路长度约为20km,箱
变低压侧与风机连接的电力电缆长度约为1.3km,35kV集电线路电容电流约为73.5A,按照上诉原则,该风场单相故障时电阻性补偿电流选择约为91.8A,则主
变中性点接地电阻柜电阻选用R=(35000/1.732)/91.8=220Ω.
2.风电场集电系统保护配置和整定原则
2.1集电保护装置配置方案
不接地系统配置保护主要包括:无时限电流速段保护和定时限过电流保护,
由于与风机连接,不投重合闸。
当风机线路发生单相接地故障后,运行人员根据
监控报警提示后,很难快速、准确的拉掉故障线路,也只能根据监控画面中的电流、电压变化来推断哪条汇集线路发生故障,有可能造成非故障线路的停运甚至
整个风场线路的停运,也给运行值班人员带来了不小的麻烦。
中性点经电阻接地系统发生单相接地故障时,中性点接地电阻系统向故障点
提供较大的电阻性电流,为继电保护装置提供了区分故障相和非故障相的条件,
从而快速、准确的切除故障线路,确保了非故障相的稳定运行,保护配置如下:
1)集电线路根据《宁夏电网并网风电场输电线、升压站、汇集线整定原则》
进行配置,风电场汇集线路相间故障配置电流速断、限时速断及过流保护,且带
正方向,单相接地故障配置零序电流保护。
因风电场每条汇集线路都连接风电机组,故汇集线路重合闸退出;
2)风电场升压站主变低压侧配置两段过流保护及零序电流保护,作为汇集线
路开关拒动的远后备保护,且过流保护一段带方向,方向由主变指向低压侧母线; 3)为了故障点发生在母线范围内时,能快速的切除母线上所有连接的汇集线路,配置了母线保护和TV断线告警值。
2.2 零序电流的获取
一种是自产(指的是采集微机保护装置三相电流,微机保护装置自身将采集
电流通过软件合成后取得零序电流),另一种是外接(指的是采集汇集线路上的
零序电流互感器的三相电流)。
2.3 集电线路保护整定原则
集电线路保护配置一般由瞬时电流速断保护、限时电流速断保护、定时电流
速断保护组成。
电流保护的I、Ⅱ、Ⅲ段构成一整套保护,称为三段式电流保护,三段式电流保护多用于35kV及以下单侧电源辐射形电网。
其中I、Ⅱ段为主保护,Ⅲ段为后备保护。
2.3.1电网的运行方式
以宁夏区域某风电场为例,集电线路保护采用两段式过流保护(过流Ⅰ段、
过流Ⅲ段),过流Ⅰ段带正方向,由母线指向线路,保护原则如下:
2.3.2 过流Ⅰ段电流保护:
1)动作电流按线路末端短路最小方式两相短路电流整定。
Isd =
式中:Krel---可靠系数,取1.2-1.3
---集电线路最小方式末端短路电流
2)动作时限取0S,以保证集电线路发生短路时迅速断开故障点。
3)过流I段集电线路需带方向(母线指向线路),因集电线路发生故障时,
故障点的电流由母线流向线路故障点,确保装置能准确的判断集电线路是否故障,并将重合闸退出。
2.3.3 定时限过电流Ⅲ段保护:
1)动作电流按躲过每条集电线路所串联的风机台数的最大输出电流整定。
Igl =
式中:Krel---可靠系数,取1.2-1.3
---集电线路串联所带的风机台数
---风机额定容量
---额定电压
---变比
2)动作时限与箱变690V低压侧开关速断保护相配合,时限按照宁夏电网并
网风电场整原则取0.2 S,同时作为690V升压变压器的远后备保护。
3)过电流Ⅲ段保护不带方向,确保过流Ⅰ段在发生拒动或者未达到动作值时,开关未动作,此时过电流Ⅲ段保护在延时时间到达后,有效地切除故障电流,并
将重合闸退出。
2.3.4 零序过流Ⅰ段保护
1)集电线路零序电流保护定值按照下级线路出口处单相或者两相接地短路时
可能出现的最大零序电流Ic进行整定。
因在宁夏电网并网整定原则中未将零序保护列入,现阶段风电场线路中零序
电流还是按照经验值进行整定。
宁夏区域某风电场是将主变零序阻抗和集电线路
阻抗统计出来后,计算出大概的零序电流值。
IOp=
式中:Krel---可靠系数,取1.1-1.2
---零序电流
---变比
2)零序电流动作时间取0S,保证线路发生间歇性单相故障时,保护装置能
迅速切除开关。
由于线路所带的风机箱变为Y/△连接方式,当线路发生故障时,
故障电流不会影响箱变低压侧电流,故两者之间无需进行时间上的配合。
2.4 集电线路母线保护整定原则
当主变低压侧和集电线路开关之间母线和线路发生故障时,要是单靠主变后
备保护切除故障点,可能切除时间较长,导致故障电流损坏两侧绝缘设备。
因此
需要在母线加装一套母线保护,在母线间发生故障时快速切除母线所有支路,以
保证系统的稳定运行。
母线差动保护是按躲过母线外部短路时的最大不平衡电流与接于母线保护的
任一元件的最大负荷电流值进行整定,灵敏系数按最小运行方式下母线短路进行,灵敏系数不应小于2。
结束语
本文初步分析风电场汇集线路中性点经消弧线圈及电阻箱接地方式的特点,
并提出了本风电场接地方式的选择方案,根据风场自身的特点对集电线路保护方
面解析后得出,在同类型风电场集电系统中优先选取中性点经电阻接地方式,以
达到快速切除故障电流的目的,有利于风电场集电线路及电网的稳定运行。
参考文献:
[1]郭继红,郭宝海.大型风电场集电网系统接地方式探讨[J].水利水电工程设计.2009年第28卷第3期:38-40.
[2]李正然.风电场升压站中性点方式选择[C].云南省科协学术年会论文集.2011
年
[3]张保会,尹项根.风电场集电系统接地方式及相关保护方案探讨[M].中国电
力出版社.2009年9月
[4]高春如.大型发电机组继电保护整定计算与运行技术[M].中国电力出版
社.20010年6月。
