中性点电阻柜

中性点接地电阻柜保障基础及作用优点什么是中性点接地电阻柜？中性点接地电阻柜，简称中性点柜，是电力系统中用于将中性点接地并限制中性点接地电流的设备。

在三相四线交流电力系统中，三相相互电压相等，而三相的中性点不能接地。

但是在一些特殊情况下，需要将三相中性点接地，如耐压测试、绝缘测量等。

如果直接接地，会导致电流突然增大，可能会烧坏设备。

因此，中性点接地电阻柜可以限制电流，保护设备。

中性点接地电阻柜的保障基础中性点接地电阻柜的保障基础有以下几个方面：1. 防止设备被烧坏在将三相中性点接地的情况下，设备会受到电流冲击，容易烧坏。

中性点接地电阻柜能够限制电流，防止设备被烧坏，保护设备。

2. 防止人员触电将三相中性点接地后，中性点上就会有电压。

如果人员接触到中性点，就会发生触电事故。

中性点接地电阻柜能够对中性点进行接地，并限制电流，保护人员免受触电事故的危害。

3. 绝缘监测在一些特殊情况下，需要进行绝缘监测。

中性点接地电阻柜能够将中性点接地，通过监测中性点接地电流变化，判断设备绝缘状态，及时发现绝缘故障，保障电力系统的安全稳定运行。

中性点接地电阻柜的作用优点中性点接地电阻柜的作用优点有以下几个方面：1. 稳定电力系统运行中性点接地电阻柜能够限制中性点接地电流，保障电力系统的稳定运行。

在三相四线制电力系统中，中性点有时需要接地，而中性电阻柜能够在中性点接地的情况下，稳定电力系统的运行。

2. 提高电力系统的安全性中性点接地电阻柜能够对设备和人员进行保护，提高电力系统的安全性。

在中性点接地的情况下，中性点上会有电压，这会对设备和人员安全造成威胁。

中性点接地电阻柜能够通过限制电流，保护设备，保护人员。

3. 便于运维管理中性点接地电阻柜可以实现中性点的接地和绝缘监测，通过监测中性点接地电流变化，及时发现绝缘故障，方便运维管理。

同时，中性点接地电阻柜的设置和调试也比较方便。

结束语中性点接地电阻柜在电力系统中扮演着重要的角色，能够保障电力系统的稳定运行，提高电力系统的安全性，便于运维管理。

中性点电阻柜现场投运操作规程及日常维护手册运行维护管理细则根据现场的安装调试、运行的经验和体会，参照有关的规程和资料，制订了以下运行管理细则，供用户基层单位制订现场运行规程等作为参考。

一、投运前检查设备投运前由厂方调试人员与用户方双方配合进行有关的试验，并由施工单位向用户单位提交安装验收合格报告，方可进行试投运工作，试投运时应作以下工作内容：1、接地变压器的合闸冲击试验，按照有关标准是否满足要求；2、检查设备状态。

接地变柜、电阻柜内是否有异物，电缆接线端头螺丝是否有松动。

电阻柜智能监测保护装置的探头是否正对电阻片。

3、检查各部件供电是否正常。

关好柜门。

4、设备是否良好接地。

干式接地变及电阻柜建议单点接地。

（注：接地变、电阻柜应单点接地，请务必防止其他设备地线通过接地变及电阻柜接地）二、投入运行1、投切接地装置前，必须检查系统确无接地故障。

若存在接地故障，或雷雨、大风天气、站内系统有其他操作时，禁止对中性点接地装置进行调节或操作。

2、当变电站接地系统采用电阻接地方式时，线路零序保护和中性点零序保护应与接地装置同时投运；在接地装置退出运行时，线路零序保护和中性点零序保护无需退出运行。

3、闭合二次电源，检查保护装置等二次设备是否显示正常。

4、设置好电阻柜智能监测保护装置的电流变比及启动电流（一般为电阻额定电流的1/3左右），电阻温度的整定（一般设置在200-250摄氏度），这样当超过整定值时，相应的接地电流报警和电阻过热报警节点将会输出。

5、电阻柜智能监测保护装置进入“系统信息”，看测量系统接地电流及电阻温度是否正常；6、停电调整修正不合适的运行参数；7、再次检查输入设定参数是否正确；当试投运验证装置动作正常，接地电流、电阻温度等各项符合指标达到要求，才可满足正式投运条件。

8、闭合接地变或电阻柜控制隔离开关或断路器投入运行。

正式投运后，应作好以下工作：1、厂方调试人员为运行人员进行中性点电阻柜装置功能操作的现场培训；2、应保证满足运行时接地电流、电阻温度等符合要求；3、厂方调试人员向用户单位提交详细的调试投运报告，并通过用户单位的签字盖章认可；三、运行维护管理1、运行维护人员应熟悉了解电阻柜智能监测保护装置的功能和操作；2、正常运行时，电阻柜智能监测保护装置应保证供电正常；3、当电阻柜智能监测保护装置发出报警信号时，用户应有相应的装置来实时监测。

土耳其XXX燃煤电站工程10.5kV发电机中性点接地电阻柜技术规范书2012年12月1总则1.1本技术规范书适用于土耳其XXX燃煤电站工程10.5kV发电机电阻柜成套装置，它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2本技术规范书提出的是最低限度的技术要求，供方应提供符合工业标准和本技术规范书的优质产品。

1.3如果供方没有以书面形式对本技术规范书的条文提出异议，则意味着供方提供的设备完全符合本技术规范书的要求。

1.4本技术规范书所使用的标准与供方所执行的标准不一致时，按较高标准执行。

1.5本技术规范书经供需双方确认后应作为订货合同的技术附件，与合同正文具有同等的法律效力。

1.6本技术规范书未尽事宜，应由供需双方协商确定。

2标准GB 311.1-1997 《高压输变电设备的绝缘配合》DL/T 620-1997 《交流电气装置的过电压保护和绝缘配合》DL/T 780-2001 《配电系统中性点接地电阻器》JB/T 10777-2007 《中性点接地电阻器》GB/T 1234-1995 《高电阻电热合金》GB 1208-2006 《电流互感器》GB 16847-1997 《保护用电流互感器的暂态特性要求》GB 1985-2004 《高压交流隔离开关和接地开关》GB/T 12944.2-1991 《高压穿墙套管瓷套管尺寸和特性》GB 1985－2004 《交流高压隔离开关和接地开关》GB 11022-89 《高压开关设备通用技术条件》GB/T 755.1 2006 《绝缘子试验方法第1部分：一般试验方法》GB/T 755.2 2003 《绝缘子试验方法第2部分：电气试验方法》GB/T 755.3 2006 《绝缘子试验方法第3部分：机械试验方法》GB/T 3098.6-2000 《紧固件机械性能不锈钢螺栓、螺钉和螺柱》GB 156-2007 《标准电压》GB/T 762-2002 《标准电流》GB/T 16927-1997 《高压试验技术》GB 4208-2008 《外壳防护等级》（IP代码）JB 2420-1978 《户外防腐电工产品的涂漆》GB/ T5582-1993 《高压电力设备外绝缘污秽等级》IEEE 32-1972 《有关接地电阻器的要求》GB/T 1094.1-1996 《电力变压器》GB 763-1990 《交流高压电器在长期工作时的发热》GB 10228-2008 《干式电力变压器技术参数和要求》GB10229-1988 《电抗器》GB 1094.5-2008 《电力变压器承受短路能力》GB 2894—2008 《安全标志及其使用导则》GB/T 5273—1985 《变压器高压电器和套管的接线端子》GB/T 6451-2008 《油浸式电力变压器技术参数和要求》GB 8287.1-1998 《高压支柱瓷绝缘子》GB/T 13384-2008 《机电产品包装通用技术条件》GB/T 191-2008 《包装、储运图示标志》合同中所有设备、备品备件，包括外购的所有附件和设备，除满足技术规范书的技术参数和要求外，均应遵照最新版本的国家标准（GB或GB/T）、国际电工委员会标准（IEC）及国际单位制（SI）。

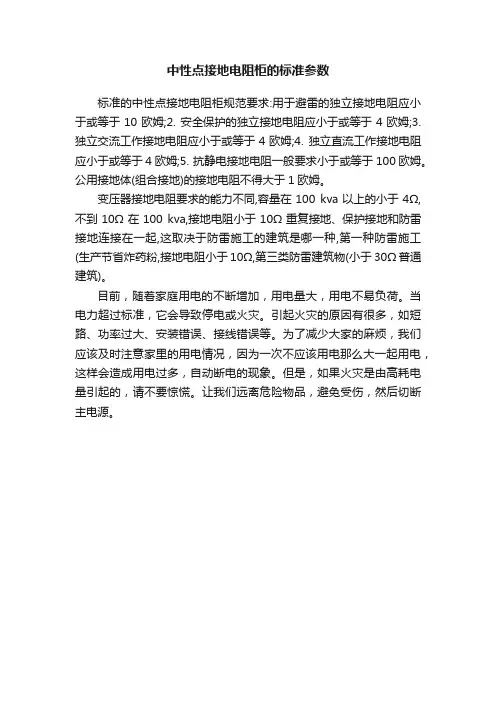

中性点接地电阻柜的标准参数
标准的中性点接地电阻柜规范要求:用于避雷的独立接地电阻应小于或等于10欧姆;2. 安全保护的独立接地电阻应小于或等于4欧姆;3.独立交流工作接地电阻应小于或等于4欧姆;4. 独立直流工作接地电阻应小于或等于4欧姆;5. 抗静电接地电阻一般要求小于或等于100欧姆。

公用接地体(组合接地)的接地电阻不得大于1欧姆。

变压器接地电阻要求的能力不同,容量在100 kva以上的小于4Ω,不到10Ω在100 kva,接地电阻小于10Ω重复接地、保护接地和防雷接地连接在一起,这取决于防雷施工的建筑是哪一种,第一种防雷施工(生产节省炸药粉,接地电阻小于10Ω,第三类防雷建筑物(小于30Ω普通建筑)。

目前，随着家庭用电的不断增加，用电量大，用电不易负荷。

当电力超过标准，它会导致停电或火灾。

引起火灾的原因有很多，如短路、功率过大、安装错误、接线错误等。

为了减少大家的麻烦，我们应该及时注意家里的用电情况，因为一次不应该用电那么大一起用电，这样会造成用电过多，自动断电的现象。

但是，如果火灾是由高耗电量引起的，请不要惊慌。

让我们远离危险物品，避免受伤，然后切断主电源。

一、产品概述随着我国人民生活水平的提高，工厂生活用电量急剧增加，发电厂数量越来越多，单机容量越来越大，发电厂中压系统全部变为封闭母线电缆出线，导致整个发电厂中压系统对地电容电流越来越大，而超出过去电气设备设计规范中的标准。

目前我国10.5kV～24 kV发电厂中压系统中，中性点接地基本采用不接地、消弧线圈接地、电阻接地三种方式。

如果中性点采用不接地方式使用，当产生单相接地故障时，使非故障相电压升高倍。

而弧光接地容易引起过电压现象造成电缆相间绝缘击穿，导致短路和损坏电气设备，危害系统的稳定运行。

采用消弧线圈接地方式时，当消弧线圈的电感与发电厂中压系统中电容完全补偿时，由于电网存在谐波污染，在某次谐波的作用下，发电厂中压系统容易发生谐振现象，使非故障相电压升高数倍，急剧造成相间绝缘击穿，导致短路和设备损坏。

若采用中性点电阻接地时，则可以有效避免弧光接地闪络现象，降低非故障相的过电压，从而避免对发电机及一二次电气设备的危害，使发电厂中压系统的可靠性大大增加。

经过数个发电厂实际应用证明，采用中性点接地是降低中压系统内部过电压及消除谐振过电压的最有效的方式。

ZJD 型中性点接地电阻柜适用于10.5kV～24 kV、50Hz发电厂中压系统中，是用于连接变压器或发电机与大地之间的一种限流保护电气设备。

当发电厂中压系统内部出现故障时（二相短路、单相接地、单相断路等），发电厂中压系统中性点将产生偏移,此时中性点接地电阻将发电厂中压系统中性点经电阻强制接地并限制其故障电流,使继电保护设备有足够时进行检测实现跳闸,避免发电厂中压系统和电气设备遭到破坏。

中性点接地电阻在发电厂中压系统正常工作时,由于中性点对地电压很小,几乎为零,因此流过中性点接地电阻的接地电流特别小。

当发电厂中压系统发生故障时,流过中性点接地电阻的电流较大,但持续很短,一般不超过10秒。

因此中性点接地电阻箱通常设计为短时工作制,不考虑长期通过大电流的能力。

BW-BZ变压器中性点接地电阻柜产品说明书（V1.13）河北博为电气股份有限公司目录1．产品概述 3 2．执行标准 3 3. 产品特点4 4．型号说明45. 典型技术参数56. 接线原理图 67. 使用条件7 8．订货须知7 9．现场安装注意事项8 10．检查及试验8 11．运行维护81．产品概述配电系统中性点接地方式通常有中性点不接地、中性点经电阻接地和中性点经消弧线圈接地。

各种接地方式不同，使用方式也不同。

随着国民经济的发展，许多城市配电网已经改变了过去以架空线路为主的局面，而是以电缆线路为主，与此同时，一些新型设备，如结构紧凑的封闭式SF6开关柜、交联聚乙烯电缆以及氧化锌避雷器等得到越来越广泛的应用，这就使得原来沿用的非有效接地方式有些不适用。

因此，如何有效经济的设置中性点接地成为当前供电工作的重点。

我公司拥有技术优秀的研发队伍和精良的设备,引进并消化国外的先进技术,长期致力于对中性点接地技术的产品研发、生产；对降低电网过电压、提高电网的安全性、可靠性，具有良好的效果。

我公司以进口特殊不锈钢合金材料，开发生产的系列不锈钢中性接地电阻柜，用于6～35kV交流电网中。

在电缆供电的系统中，接地电容电流较大。

当电流大于规定值时会产生弧光接地过电压。

采用中性点电阻接地方式的目的就是给故障点注入阻性电流，使接地故障电流呈阻容性质，减小与电压的相位差，降低故障点电流过零熄弧后的重燃率，使过电压限制在相电压的2.6倍以内，提高继电保护的灵敏度作用于跳闸，从而有效保护系统正常运行。

BW-BZ变压器中性点接地电阻柜是我公司针对以上系统要求开发的包括接地变压器在内的成套接地设备，可安装于发电厂厂用电系统、变电所供电系统、工矿企业配电系统中，实现这些电网采用中性点经电阻接地的系统运行方式。

2．执行标准本产品的设计满足以下标准：DL/780-2001 配电系统中性点接地电阻器GB6450 干式电力变压器DL/T620-1997 交流电气装置的过电压保护和绝缘配合GB/T16927-1997 高电压试验技术GB1208-1997 电流互感器GB4208-93 外壳防护等级（IP代码）IEEE32-1972标准中性点接地装置的技术、术语和试验GB311.1-1997 高压输配电设备的绝缘配合DL/T593-1996 高电压开关设备的共用订货技术条件3. 产品特点3.1产品采用优质进口不锈钢或镍镉合金等电热金属材料，具有电导率高、温度系数高、耐腐蚀、耐高温、抗氧化能力强、抗拉强度高及阻值稳定等优良特点，产品运行安全可靠。

ZZ-BNER 系列变压器中性点接地电阻柜一、概述随着城市电网的发展，电缆线路的比例逐年增多，导致对地电容电流的剧增。

对于以电缆线路为主的配电网络，如果采用以中性点不接地方式或中性点经消弧线圈接地方式运行，当发生单相接地故障时，会产生数倍幅值很高的过电压，容易发展成相间短路，使故障扩大，损坏电器设备，危害系统安全运行。

如果采用中性点经小电阻接地方式，则可以降低过电压倍数到2.5倍以下，使其不会对电器设备造成危害，延长电器设备使用寿命，又可以使继电器保护设备可靠操作，有选择地快速切除故障线路。

二、产品简介ZZ-BNER 系列变压器中性点接地电阻柜标准设备由接地电阻元件、支持绝缘子、绝缘套管、内部连线及柜体组成，适用于50 / 60Hz 电压等级为6～66kV 输配电系统，是用于连结变压器中性点与大地之间的一种限流保护型电器。

安装中性点接地电阻柜后，当发生非金属性接地时，流过接地点和中性点的电流比金属性接地时显著降低，非故障相电压上升也显著降低，有限流降压作用，避免了线路和设备可能遭受的破坏。

它通常用于短时工作制，不考虑长期通过大电流的能力，它的功率和电压等级视输配电系统的情况而定。

三、选型说明四、产品特点ZZ-BNER 系列变压器中性点接地电阻柜采用特种不锈钢合金材料制造，装置性能优点如下：1、电阻材质采用特种不锈钢或镍铬材料。

2、电阻柜柜体材质采用不锈钢或冷轧板，外形设计美观大方。

3、电阻抗拉强度高,抗拉强度≥700MPa 。

4、电阻率高，电阻率ρ≥1.05，减小电阻元件尺寸。

5、电阻抗氧化能力强，在1000℃高温下能够保持良好的抗氧化能力。

6、电阻有较高的阻值稳定性，电阻温度系数＜8.5×10-5Ω／℃。

7、电阻柜阻值误差＜±5%。

8、电阻器温升为通电时间10S 内不超过760℃。

9、电阻元件类型多样化，包括栅格型、网格型、带状型、螺旋绕线型、柱形绕线型等多结构电阻元件。

10、电阻实行规范化、标准化，每种类型的电阻可任意组合，装配快捷方便。

中性点接地电阻柜说明书太原合创自动化有限公司2011年2月目录一.概述二.引用标准三. 型号说明四. 产品说明五．使用条件六．HCH-FZG型发电机中性点接地电阻柜原理及安装尺寸七．HCH-BZG型变压器中性点接地电阻柜原理及安装尺寸八订货参数：一.概述随着电力系统的发展，在6KV-35KV电力系统中，我国目前普遍采用小电流接地系统，既中性点不接地、经消弧线圈接地或经电阻接地方式。

但是随着电力容量的增大，系统出线大多都采用电缆出线，造成配电网对地电容电流增大，从而超出设计规范中的标准。

如果中性点采用不接地方式，当发生单项接地故障时，使非故障相电压升高，易产生弧光放电，而产生过电压现象，危害系统稳定运行；采用消弧线圈接地方式，目前采用的补偿方式多为完全补偿，由于电网谐波的存在，配电网易发生谐振现象，从而导致设备的损坏；当中性点采用电阻接地时，则可以有效避免弧光接地闪络现象，降低非故障相的过电压，从而避免对电网及运行设备的危害，大大增加电网的可靠性，经过实际应用，此种方式是降低重压配电网内部过电压及消除谐振过电压的有效方式。

HCH-FZG或HCH-BZG系列中性点接地电阻柜，适用于6～35kV、50Hz中压配电电网中，是用于连接变压器或发电机与大地之间的一种限流保护电气设备。

当配电网内部出现故障时（二相短路、单相接地、单相断路等），配电网中性点将产生偏移,此时中性点接地电阻将配电网中性点经电阻强制接地并限制其故障电流,使继电保护设备有足够时间进行检测实现跳闸和备用切换,避免配电网和电气设备遭到破坏。

现在，中性点经电阻接地方式已经写入电力行业规程中。

DL/T620 -1997 《交流电气装置的过电压保护和绝缘配合》第3.1.4条规定“6~35KV主要由电缆线路构成的送、配电系统，单相故障接地电容电流较大时，可采用低电阻接地方式，但应考虑供电可靠性要求、故障时瞬态电压、瞬态电流对电气设备的影响、对通信的影响和继电保护技术要求以及本地的运行经验等。

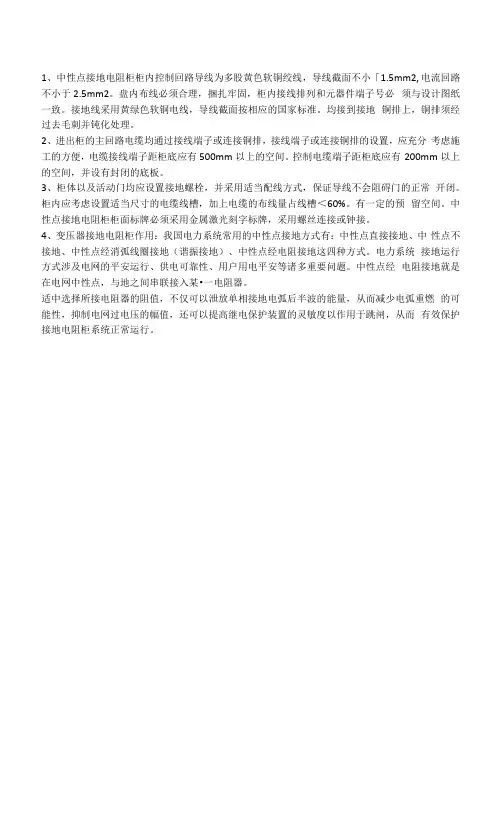

1、中性点接地电阻柜柜内控制回路导线为多股黄色软铜绞线，导线截面不小「1.5mm2, 电流回路不小于2.5mm2。

盘内布线必须合理，捆扎牢固，柜内接线排列和元器件端子号必须与设计图纸一致。

接地线采用黄绿色软铜电线，导线截面按相应的国家标准。

均接到接地铜排上，铜排须经过去毛刺并钝化处理。

2、进出柜的主回路电缆均通过接线端子或连接铜排，接线端子或连接铜排的设置，应充分考虑施工的方便，电缆接线端子距柜底应有500mm以上的空间。

控制电缆端子距柜底应有200mm以上的空间，并设有封闭的底板。

3、柜体以及活动门均应设置接地螺栓，并采用适当配线方式，保证导线不会阻碍门的正常开闭。

柜内应考虑设置适当尺寸的电缆线槽，加上电缆的布线量占线槽＜60%。

有一定的预留空间。

中性点接地电阻柜柜面标牌必须采用金属激光刻字标牌，采用螺丝连接或钟接。

4、变压器接地电阻柜作用：我国电力系统常用的中性点接地方式有：中性点直接接地、中性点不接地、中性点经消弧线圈接地（谐振接地）、中性点经电阻接地这四种方式。

电力系统接地运行方式涉及电网的平安运行、供电可靠性、用户用电平安等诸多重要问题。

中性点经电阻接地就是在电网中性点，与地之间串联接入某•一电阻器。

适中选择所接电阻器的阻值，不仅可以泄放单相接地电弧后半波的能量，从而减少电弧重燃的可能性，抑制电网过电压的幅值，还可以提高继电保护装置的灵敏度以作用于跳闸，从而有效保护接地电阻柜系统正常运行。
