理光标头50mmF1.7详细拆解

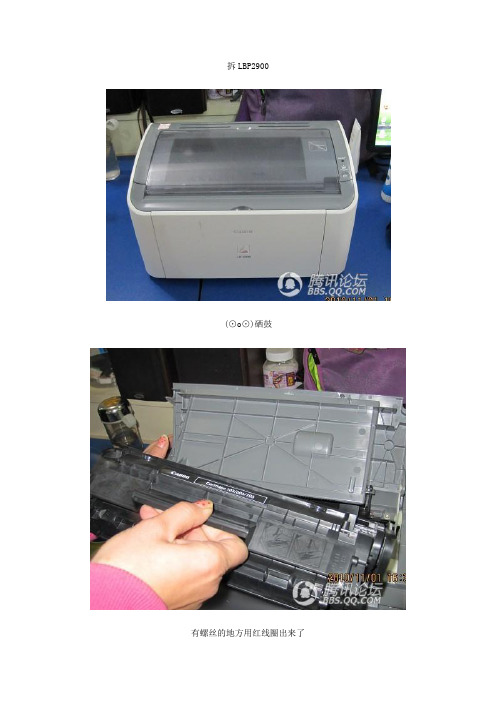

拆LBP2900
(⊙o⊙)硒鼓
有螺丝的地方用红线圈出来了
前盖打开以后右侧有一个小白色的扣子
打开以后拆下
放大的看一看这个白色的扣子
拆下以后尽量先扣上，省着丢了^_^
然后拆侧板侧板有一个小小的三角标注的地方有卡子用一字螺丝刀向上撬开就OK
然后沿着撬开的地方慢慢往上再撬
上面的地方直接用一字螺丝刀轻轻划开卡子就全部都打开了
打开的样子
另一侧也是一样标注着小三角的地方用一字螺丝刀撬开
方法同上
打开的样子
后盖的2个螺丝拧掉拆掉后盖
后盖拆开的样子
接下来拆掉定影组件
上图的白色接口拆下的时候要捏住那个白色的小卡子
(⊙o⊙)
我就走了弯路了说啥也拔不下来
记得这里还有一个螺丝
(⊙o⊙)
左右各有一个黑色的贴纸直接撕开就能看见里面的螺丝。

莱卡R镜头杂谈Leica Summicron-R 50mm/F2Leica Summicron-R 50mm/F2 结像踏实，还原逼真，层次丰富，特别是对暖色的还原特别艳丽。

手感极佳，松弛有度，是一款很好的镜头。

值得拥有！第一版加产E55和后期德产ROM版E55，虽说光学结构没有变化，但明显感觉ROM版在解像力和画面均衡度上都较前期E55要好。

最大光圈表现已经很优异，F4到F8锐不可挡，难怪国外称Summicron-R 50是上世纪最伟大的标头之一。

和老大哥Summilux-R 50/1.4相比各有千秋，同级光圈在各种评测中Summicron-R 50/2锐度均能胜出，足见其光学结构设计的优异。

LEICA Elmarit-R 28mm/f2.8LEICA Elmarit-R 28/2.8 当我第一次把这个头拿在手上的时候，不得不感叹德国的机械工艺，完美！出的片子有油画般的感觉，全开光圈，画面锐利，色彩还原极品，虚化的效果很浓郁。

还原配一个非常漂亮的遮光罩。

LEICA Elmarit-R 28/2.8 这只经典的广角镜头在各个方面都体现了经典的徕卡质量。

在F/2.8时，从中心到影像边沿的锐度和反差都堪称楷模。

收缩光圈后，品质还会有所提高。

镜头使用一片浮动镜片，保证了从30厘米的最近对焦距离到无穷到调焦范围内都具有很高的成像性能。

新款E55与E48的结构不同，经过改进加了一组浮动镜组，使得焦外色散，边缘成像又有所提高，堪称135镜头28mm焦段的王者！Leica R Vario-Elmar 35-70mm/F3.5徕卡非常好的一款变焦头,从实测数据看,德制的这款头较之早期美能达制造的R35-70/3.5和后期京瓷制造的R35-70/4相比,无论从成像质量还是分辨率上都占优,比西格玛制造的R28-70/3.5-4.5更是高出很多.是除R35-70/2.8外徕卡35-70焦段的不二选择!分辨率高,解像力高,畸变和反差控制好,细节刻画细腻,色彩还原真实,极具徕卡镜头韵味.机械性能优良,做工精细扎实,是替代徕卡定焦头的最好选择.与R21-35,R70-180可以并称为徕卡TOP变焦三剑客!Leica Summilux-R 80mm/F1.4 Rom徕卡1980年发表Summilux- R 80mm f/1.4是人像摄影的梦幻镜头，即使是在昏暗的拍摄环境下，f/1.4的大光圈也能提供给观景窗非常明亮的影像，使对焦与构图都能精确进行，整支镜头的重量也只有700公克，最近对焦距离为0.8米，全开光圈远近成像是同样优秀。

理光数码复印机1800套鼓的拆装
理光1800套鼓，等同于理光11801，理光1911机器的拆装，详解如下
第一，关必机器，打开右侧门。

第二，前门打开，在正面左手边有个绿色粉托把手，用左手向上搬起把手，在绿色把手右侧旁边也有一个绿色手柄，是向下按的，用右手向下按，左手此时往外拉出粉仓。

第三，此时在正面能看见只剩下一个套鼓的前端，用右手捏住套鼓前端，细观查，细看，在套鼓前端两侧有竖条印记的标记，实际这是拿下套鼓的的关见位置，是卡住套鼓的卡子，右手稍使点劲往里捏，在往出一抽，整个套鼓就呈现在你眼前了。

在往回安装我想就不用细说了吧。

你只是要求拿下套鼓，这些保正你解决问题。

这机器拿征套鼓不需要调维修模式，它的维修模式是这样进：按总清健{黄健｝-在按107键-在按停止键｛也就是红键｝。

如果你不是维修员健议你别进维修模试，以免弄乱程序，影响效果不好调回来，
定影不牢（重影、脱色），下棍两边胶卡(下棍轴套)磨损，更换。

分离爪损坏导致卡纸，换分离爪。

HP:
鼓芯刮板
定影清结辊(棉辊)
定影上辊
定影下辊
理光:
显影仓(载体仓)(200) 托粉支架(190) 整套定影器(450) 定影上辊(加热辊)50
硒鼓刮刀(35) 分离爪弹簧(1) 定影下辊(压力辊)50 热敏电阻分离爪(4) 下棍轴套(28)
铁粉(载体)(200) 鼓芯(70) 定影灯分离爪支架(220)
分离爪卡条(45) 故障：452。

进灰不怕理光GR拆机清洁教程使用过理光GR的朋友不少，对它都是又爱又恨，这台优秀的口袋机优点太多，在这里我们就不赘述了，它的缺点同样也很明显：密封不严容易进灰。

这种情况发生在单反无反相机上是很容易解决的，然而GR是一台固定镜头相机，CMOS进了灰用常规办法是无法清洁的，只能拆机，通过理光的售后也可清洁，但是清洁一次的费用大概是200元，并且国行在保的机器也要收取这个服务费，这就使得很多人望而却步。

在售后清洁两次之后，如此高频率的清洁令我苦恼，于是我决定自己动手拆机清洁，在拆机之前我准备了以下材料：清洁套装一套（包括传感器清洁液、清洁棒、气吹）、螺丝刀一套。

然后我在理光官网找到了GR的机身构造图，通过图示我基本可以确定拆解部位是从背部开始。

在拆解之前，我们需要把能拿下来的附件全部卸下，比如电池、存储卡、镜头环、热靴盖等等，以免在拆解的时候发生不必要的意外。

首先，我们需要把图上标注的几个螺丝卸下来，要注意的是因为螺丝的长度不一样，所以螺丝一定要按顺序摆放，以免安装时出错。

这时候背板还是拿不下来，我们需要换上平口螺丝刀，把热靴的垫片撬下来，虽然看上去很暴力，但是稍稍用点巧劲就可以撬下来了，对热靴也不会造成伤害。

撬下来之后我们可以看到这里有4颗螺丝，把螺丝卸了之后整个顶盖就可以拆下。

拆下顶盖之前一定要把热靴的触点塞回去，这里的排线极其脆弱，千万不要扯断。

拆开顶盖后就可以小心翼翼地把背盖掀开了，这里一定要小心，不要把排线扯断，要是扯断那就GG了(╯﹏╰)我们注意到，这里的排线是插到线槽里的，这里需要我们轻手轻脚地把它拔下来，一定一定不要扯断，否则背后的按键全部失灵。

然后再箭头标注处有两个螺丝，我们需要把它卸下来才可以拿掉液晶屏，这里需要注意的是红圈标注的地方是一个电容，里面有高压电，不要因为好奇而去触摸，否则……卸下螺丝之后我们需要把红色黑色导线从液晶屏的卡槽里抠出来，操作这一步最好使用手指甲而不要用螺丝刀，万一把导线的胶皮捅破了那就要出事故了。

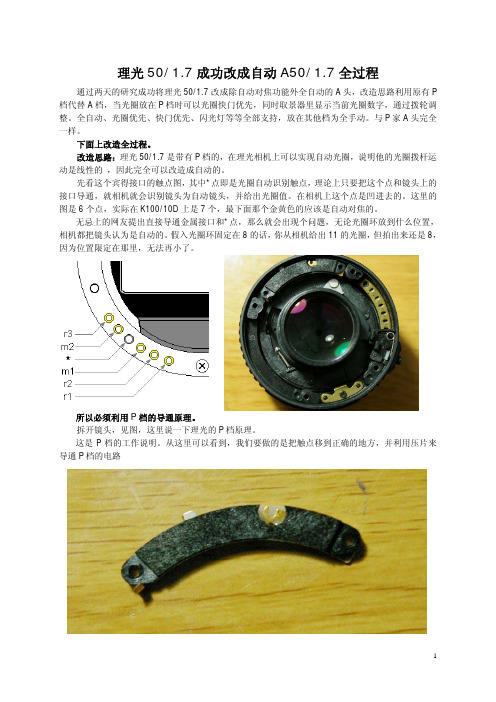

理光50/1.7成功改成自动A50/1.7全过程通过两天的研究成功将理光50/1.7改成除自动对焦功能外全自动的A 头，改造思路利用原有P 档代替A 档，当光圈放在P 档时可以光圈快门优先，同时取景器里显示当前光圈数字，通过拨轮调整。

全自动、光圈优先、快门优先、闪光灯等等全部支持，放在其他档为全手动。

与P 家A 头完全一样。

下面上改造全过程。

改造思路：理光50/1.7是带有P 档的，在理光相机上可以实现自动光圈，说明他的光圈拨杆运动是线性的 ，因此完全可以改造成自动的。

先看这个宾得接口的触点图，其中*点即是光圈自动识别触点，理论上只要把这个点和镜头上的接口导通，就相机就会识别镜头为自动镜头，并给出光圈值。

在相机上这个点是凹进去的。

这里的图是6个点，实际在K100/10D 上是7个，最下面那个金黄色的应该是自动对焦的。

无忌上的网友提出直接导通金属接口和*点，那么就会出现个问题，无论光圈环放到什么位置，相机都把镜头认为是自动的。

假入光圈环固定在8的话，你从相机给出11的光圈，但拍出来还是8，所以必须利用P 档的导通原理。

因为位置限定在那里，无法再小了。

的P 档原理。

的是把触点移到正确的地方，并利用压片来导通拆开镜头，见图，这里说一下理光这是P 档的工作说明。

从这里可以看到，我们要做P 档的电路经过测量确定了新触点的位置。

这个位置既有利于改造，也不利于改造。

首先，位置靠近上面图中的B点，因为确定改造思路，把触点从这边和压片连接，而A点的触点弹簧片用来连接金属卡口环，也就是颠倒一下，这样依然可以保持这个电路。

不利于改造的是，触点下面正是这个电路固定的螺丝，位置高，没有触点的空间。

怎么放置是个问题。

确定了触点的位置准备打孔。

到车间求老师傅帮忙打了两个孔，一个是触点，另一个是根据无忌网友提供的屏蔽点打的一个浅槽。

由于当时不敢太确定位置，因此打的很浅。

后来证明这个孔是错误的。

然后研究改造里面的问题。

先把原先A 点弯上去，用来导通与金属卡口。

理光复印机怎么拆装定影组件？
定影组件是什么？定影组件是复印机是把复印资料固定纸上，不会擦掉。

机器⽤久了，定影件上会残留很许多纸灰或其它污垢需要清洗，该怎么拆卸下来清晰呢？下⾯我们就来看看详细的教程。

1、拉开出纸⼀侧的侧板，可以看见定影组件了。

2、找到定影组件，下⾯看看怎么折了，定影组件⼀般有两镙丝，⼀头⼀颗。

⽤镙丝⼑折下两颗镙丝。

3、开始折定影组件了，先拉开复印机正⾯⾯板。

4、拉开⾯板后，就可以红圈内的镙丝，折下它。

5、折下来镙丝后，拉下来⼩⾯板，
6、拉开后，可以看见红圈内红⾊插头，这个定影组件的电源插头，拨掉它。

7、这时就可以⽤⼿向外拉⼀点定影组件了。

8、发现有两线带着定影件，（红圈内），⽤⼒拨下它。

整个定影件就可拿出来了。

9、安装定影件时，就按拆下来相反步骤安装即可。

以上就是理光复印机拆卸并安装定影组件的教程，希望⼤家喜欢，请继续关注。

oki5500f拆机教程引言：oki5500f是一款常见的打印机型号，如果我们遇到了打印机故障或需要维修，就需要进行拆机操作。

本文将为大家详细介绍oki5500f 的拆机步骤和注意事项，帮助大家顺利完成拆机操作。

一、准备工作：1. 关闭oki5500f打印机并拔掉电源插头，确保安全操作。

2. 准备好所需的工具，包括螺丝刀、扁嘴钳等，以便拆解打印机。

二、拆解外壳：1. 首先，将打印机放置在平稳的台面上，并找到打印机的外壳固定螺丝。

2. 使用螺丝刀逆时针旋转螺丝，将打印机外壳固定螺丝逐一拆下。

3. 注意，拆下螺丝时要小心保管好，避免丢失。

三、拆解内部部件：1. 打开打印机外壳后，可以看到打印机内部的部件。

首先，我们可以先拆下打印机的墨盒和墨粉收集器，这样可以更方便后续的操作。

2. 接下来，可以拆下打印机的打印头。

打印头通常固定在打印机的一侧，使用扁嘴钳可以轻松拆下。

3. 拆下打印头后，我们可以继续拆解其他的内部部件，如墨盒仓、传感器等。

根据需要和故障情况，可以有选择性地拆解相应的部件。

四、清洁和维修：1. 在拆解过程中，我们可以清洁打印机内部的灰尘和杂质，以保证打印机的正常运行。

2. 如果发现部件损坏或故障，可以进行维修或更换。

注意，在进行维修操作时，要小心操作，避免进一步损坏打印机。

五、装配和测试：1. 在清洁和维修完成后，我们开始进行打印机的装配工作。

按照拆解的逆序，将各个部件逐一装回原位。

2. 装配完成后，确保每个部件安装牢固，并检查是否有遗漏。

3. 最后，插上电源，开启打印机，进行测试打印。

确保打印机正常工作并打印质量良好。

六、注意事项：1. 在拆解过程中，要小心操作，避免损坏打印机内部部件。

2. 拆卸螺丝时，要保管好螺丝，避免丢失。

3. 在清洁和维修过程中，要注意安全，避免触电或其他伤害。

4. 如果不确定拆解步骤或遇到困难，建议寻求专业人士的帮助。

结论：通过本文的oki5500f拆机教程，相信大家已经了解了oki5500f打印机的拆解步骤和注意事项。

腾龙a17变焦齿轮箱拆解用户提问：腾龙a17变焦齿轮箱拆解。

腾龙a17变焦齿轮箱是一款常见于相机镜头中的变焦齿轮箱，本文将一步一步回答关于腾龙a17变焦齿轮箱的拆解过程，希望对读者有所帮助。

第一步：准备工作在开始拆解腾龙a17变焦齿轮箱之前，我们需要做一些准备工作，以确保操作的安全和顺利进行。

1. 工具准备：- 螺丝刀：选择合适大小的螺丝刀，以拆卸各种螺丝。

- 开螺丝刀：用于拆卸特殊类型的螺丝。

- 手工工具：如剪线钳、镊子等，用于处理细小零件。

- 润滑油：用于清洁和润滑齿轮箱内部。

2. 操作环境准备：- 干净的工作台：确保拆解过程中没有灰尘或杂物。

- 良好的照明：确保在明亮的环境下操作，以避免疏忽或受伤。

第二步：开始拆解一旦准备工作完成，我们就可以开始拆解腾龙a17变焦齿轮箱了。

以下是拆解过程的详细步骤：1. 拆卸镜头外壳：- 通过解开相机镜头的螺丝，将镜头外壳从镜头组件上拆下。

2. 拆卸齿轮箱定位环：- 在镜头组件中寻找定位环，并用合适的工具拧下。

3. 拆卸齿轮轴固定螺丝：- 使用相应的螺丝刀拆卸固定齿轮轴的螺丝。

注意螺丝的位置和数量，以便后续组装时能够正确安装。

4. 拆卸变焦齿轮：- 将变焦齿轮从齿轮轴上取下，确保注意保存好齿轮的位置和方向。

5. 拆卸变焦电机：- 拆卸与变焦齿轮连接的电机，用手工工具或螺丝刀拆卸相关螺丝。

注意保存好电机和其它连接零件。

6. 拆卸变焦齿轮箱盖板：- 移除齿轮箱盖板上的螺丝，小心取下盖板。

7. 清洁和润滑：- 使用润滑油擦拭齿轮箱内部的零件，确保清洁并给予适当的润滑。

第三步：组装齿轮箱在完成齿轮箱的拆解后，我们可以开始组装它。

以下是组装齿轮箱的步骤：1. 安装齿轮箱盖板：- 将齿轮箱盖板小心地安装回原位，并用螺丝将其固定。

2. 安装变焦电机：- 将变焦电机与齿轮箱内的零件重新连接，确保正确安装。

3. 安装变焦齿轮：- 将变焦齿轮放回齿轮轴上，确保正确的位置和方向。

折返镜头的拆解与维修方法说实话折返镜头的拆解与维修方法这事，我一开始也是瞎摸索。

我就这么硬着头皮开始拆解，工具很简单，就一些基本的小螺丝刀之类的。

我先把能看见的螺丝都拧下来，这时候就像是打开一个神秘宝盒的第一层锁一样。

结果拧完螺丝发现不对啊，怎么还有地方卡着呢，这就是我第一个失败的地方，原来有些螺丝藏得可隐蔽了，得仔细找不能着急，就跟寻宝得细心是一个道理。

然后我发现镜头的外壳有暗扣，这可折腾了我好久。

我试过各种办法，比如轻轻撬一下，但又不敢太用力，怕把外壳撬坏了。

就像吃螃蟹，得小心翼翼地把壳剥开，但还不能把肉弄碎。

有一回我一使劲就把一个暗扣弄断了一小截，好在不影响整体功能，这算是个教训。

再就是内部的镜片结构，这里我更加谨慎了。

有些镜片是一层一层镶嵌的，就像俄罗斯套娃一样。

在把它们取出来的时候，我得记住顺序，所以我当时在纸上画了个草图，标上镜片的样子和顺序，这个方法还挺好的。

不过有的镜片装在一个小镜框里，小镜框可能因为平时使用会有点变形，导致镜片不好取出来。

在维修方面，如果是镜片脏了，千万不能随便用布擦，我就试过一次，结果越擦越花。

后来我发现用那种专门清洁相机镜头的气吹和清洁液去处理就好多了，就像给脏了的玻璃用专门的清洁剂一样。

要是镜框有点变形的话，想要弄好就不太容易了，我试过用钳子轻轻掰一掰，但是很难掌握力度，不确定的情况下最好还是找专业的人来解决。

还有啊，在把零件重新装回去的时候，螺丝拧紧的程度很关键。

拧得太松了，镜头容易松动，使用起来就会有问题；拧得太紧了，又可能会把螺丝纹或者内部结构损坏。

这就好比穿衣服扣子不能太紧也不能太松一样。

我感觉折返镜头的拆解和维修就是一个不断尝试不断总结教训的过程，有太多需要注意的小细节，一个不小心就可能前功尽弃了呢。
