滚筒洗衣机内筒拆解图

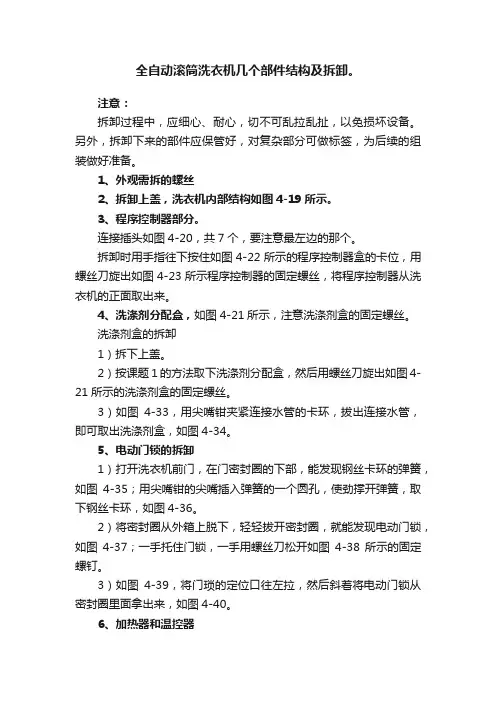

全自动滚筒洗衣机几个部件结构及拆卸。

注意：拆卸过程中，应细心、耐心，切不可乱拉乱扯，以免损坏设备。

另外，拆卸下来的部件应保管好，对复杂部分可做标签，为后续的组装做好准备。

1、外观需拆的螺丝2、拆卸上盖，洗衣机内部结构如图4-19所示。

3、程序控制器部分。

连接插头如图4-20，共7个，要注意最左边的那个。

拆卸时用手指往下按住如图4-22所示的程序控制器盒的卡位，用螺丝刀旋出如图4-23所示程序控制器的固定螺丝，将程序控制器从洗衣机的正面取出来。

4、洗涤剂分配盒，如图4-21所示，注意洗涤剂盒的固定螺丝。

洗涤剂盒的拆卸1）拆下上盖。

2）按课题1的方法取下洗涤剂分配盒，然后用螺丝刀旋出如图4-21所示的洗涤剂盒的固定螺丝。

3）如图4-33，用尖嘴钳夹紧连接水管的卡环，拔出连接水管，即可取出洗涤剂盒，如图4-34。

5、电动门锁的拆卸1）打开洗衣机前门，在门密封圈的下部，能发现钢丝卡环的弹簧，如图4-35；用尖嘴钳的尖嘴插入弹簧的一个圆孔，使劲撑开弹簧，取下钢丝卡环，如图4-36。

2）将密封圈从外箱上脱下，轻轻拔开密封圈，就能发现电动门锁，如图4-37；一手托住门锁，一手用螺丝刀松开如图4-38所示的固定螺钉。

3）如图4-39，将门琐的定位口往左拉，然后斜着将电动门锁从密封圈里面拿出来，如图4-40。

6、加热器和温控器拆卸步骤如下：1）打开后盖。

2）拔出加热器和温控器的连接插头，并用扳手拆下加热器的接地环，如图4-43；使劲往外拉，即可取出加热器和温控器，如图4-44。

•滚筒洗衣机维修培训学习视频。

•小天鹅滚筒洗衣机拆解各部件详解。

图文精华。

•美的滚筒洗衣机原理及维修手册。

厂家资料。

•滚筒洗衣机门锁开关延时工作原理。

•西门子滚筒洗衣机更换密封圈过程。

•滚筒洗衣机自检程序和童锁功能操作工艺。

小天鹅滚筒洗衣机拆解各部件详解。

图文精华。

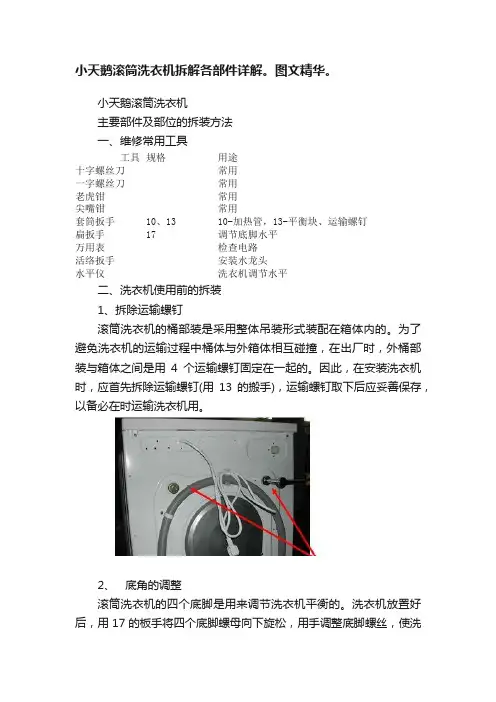

小天鹅滚筒洗衣机主要部件及部位的拆装方法一、维修常用工具工具规格用途十字螺丝刀常用一字螺丝刀常用老虎钳常用尖嘴钳常用套筒扳手10、13 10-加热管，13-平衡块、运输螺钉扁扳手17 调节底脚水平万用表检查电路活络扳手安装水龙头水平仪洗衣机调节水平二、洗衣机使用前的拆装1、拆除运输螺钉滚筒洗衣机的桶部装是采用整体吊装形式装配在箱体内的。

为了避免洗衣机的运输过程中桶体与外箱体相互碰撞，在出厂时，外桶部装与箱体之间是用4个运输螺钉固定在一起的。

因此，在安装洗衣机时，应首先拆除运输螺钉(用13的搬手)，运输螺钉取下后应妥善保存，以备必在时运输洗衣机用。

2、底角的调整滚筒洗衣机的四个底脚是用来调节洗衣机平衡的。

洗衣机放置好后，用17的板手将四个底脚螺母向下旋松，用手调整底脚螺丝，使洗衣机平衡，然后，用向上拧底脚螺母与箱体底部旋紧。

3、进水管的安装将随机携带的进水管一端，接到水龙头上，另一端装在洗衣机进水电磁阀上。

4、排水管的安装滚筒洗衣机排水管应挂起来，一般出水口末端最高位置不得高出洗衣机底部100厘米，最低不得低于60厘米，或者将排水管挂在水池边沿。

洗衣机的排水管也可以插在下水管里，但排水管必须固定排水管支架里。

5、接地线的安装滚筒洗衣机必须将外壳牢固接地。

滚筒洗衣机采用的电源线为三芯插头，本身有接地线，只要将插头插入有地线装置的单相三芯插座中即可。

如果用户家中没有三芯插座，应在洗衣机箱体后上方接地符号处，加接黄绿双色接地线，并牢固接地。

三、滚筒洗衣机主要部件的拆装（一）电脑板的拆装：1、用十字螺丝刀卸下顶盖板后边的两个固定螺钉，从上面用手向后拍打，就可将顶盖板取下。

2、按下止挡件，抽出分配器盒3、用十字螺丝刀卸下洗涤盒前端两螺钉。

4、用十字螺丝刀卸下控制面板的两个螺丝。

5、向上拿起控制面板。

6、旋下电脑板6个螺钉。

7、从控制面板中拿出电脑板。

轻轻拔出导线插件，更换电脑板时，按原样插好插件。

图解全自动洗衣机结构全自动滚筒洗衣机与传统的波轮洗衣机相比，洗涤方式完全不一样，滚筒洗衣机采用的是加热摔打式洗涤，波轮洗衣机采用的高强度摩擦搅拌洗涤。

由于滚筒洗衣机对衣服的磨损小，且用水少，并具有加热杀菌作用，现已被越来越多的人所接受，正大量进入普通家庭。

滚筒洗衣机的结构也较为复杂，主要由箱体、控制面板、洗涤脱水组件、进／排水系统、门组件与电气控制系统几部分组成，如图1所示，下面分别对主要部件进行介绍，以便维修时参考。

一、机械组件1．箱体箱体主要由侧板、侧板上支撑、底座侧板、底座前板、底座后板、后背上块和运输加强板焊接而成，如图2所示。

另外，箱体前面通过螺钉与前板紧固，后面通过螺钉与运输固定板和后盖板紧固，如图3所示；箱体上面与顶盖组件相连，如图4所示。

顶盖组件主要用于保护洗衣机内部各元器件，同时起到装饰的作用，也可作用户使用台面。

2．控制面板控制面板是滚筒洗衣机的用户操作界面，同时也对程序控制器与显示板起支撑作用，如图5所示。

控制面板主要由功能按钮、导光柱、显示窗等器件组成，如图6所示。

3．洗涤脱水组件洗涤脱水部分由外桶、内筒、三角支架、皮带轮、皮带、电机、配重块等组成，如图7所示。

4．进／排水系统进水系统主要由进水管、进水阀、肥皂盒组件和盒桶连接管组成，如图8所示。

自来水先通过进水管进入肥皂盒组件，然后分两路输出，分别送往冷水主洗阀和冷水预洗阀，如图9所示。

排水系统主要由泵桶连接管、经济球、密封法兰盘、排水泵和排水管组成，如图10所示，排水泵安装并固定在箱体前下支撑体上，经济球、密封法兰盘安装在泵桶连接管的管头中。

5．门组件门组件是衣物的投入与取出口，同时具有密封与外观装饰的作用，主要由门背板、门玻璃、门把手、门钩、门环、门铰链等器件组成。

中低档机器一般采用单门环结构，如图11所示，而一些高档机器多采用双门环结构，即安装有内、外门环，如图12所示。

二、电气控制系统滚筒洗衣机的电气控制系统主要由程序控制器、门开关、进水阀、加热器等器件组成，如图13所示，其接线图如图14所示。

海信滚筒式洗衣机拆机详解
有个邻居叫帮修一个滚筒洗衣机，之前没有拆过，然后在度娘和谷爷上找教程，都没找到，有一个视频是一个老师傅发的，看了一遍，感觉差不多，然后就开始去动手，中间走了很多弯道，特意做了一个拆机详解，希望能帮到各大维修者,下边直接上图片，图片有解释：
这个滚筒的轴承是2个，皮带轮那边一个，里边一个，要先把洗衣桶敲出来，从皮带轮那方向撬出一个轴承，洗衣桶方向一个轴承，2个轴承不一样大，不能都从一边敲出来，中间的地方大小不一样，所以拆的时候要小心，不要把桶敲坏了。

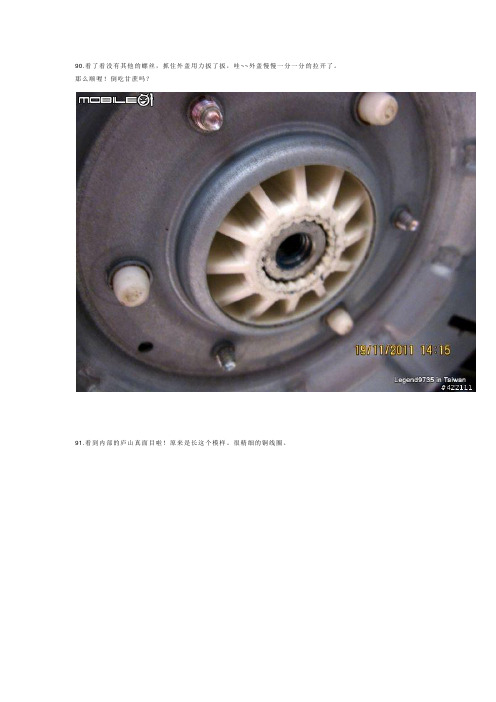

90.看了看没有其他的螺丝，抓住外盖用力扳了扳，哇~~外盖慢慢一分一分的拉开了。

那么顺喔！倒吃甘蔗吗？91.看到内部的庐山真面目啦！原来是长这个模样。

很精细的铜线圈。

92.外盖翻过来，平躺在地上，它的外圈一整个是磁铁。

93.满满的磁铁。

原来结构并不复杂，但是发出的扭力确可以推动这台12公斤的滚筒。

94.这个叫定子吧！马达的重要零件之一。

看起来材质很优。

哇靠~~小强跑出来巡视，好久不见，大佬！95.DD马达内部，竟然是小强的地盘...歹势厚，打扰了！啊我的DDT咧，噗嘶~~~~~~96.轴心一只，整个不锈钢内筒就是由这一根带动的。

这台最高可以达1200转/分钟，像起来相当粗勇。

轴心套在金属的轴承中，看起来应该是韩国制的轴承。

97.整个定子被6颗大螺丝固定住。

这个就不用拆了。

98.近看定子，看不懂。

只觉得做工还不错。

排列的十分整齐美观，赏心悦目。

99.超级重要的一张图来了。

手贱去拔插头，结果....PART5再提。

100.LG这一台的走线，和对线材的包复算是做得不错。

筒子高速震动时，不用担心会发生牵涉。

101.怎么拆下内筒，很顺手的拿起一根胶槌，碰碰二下~~哇！轴心退开了！我只是试敲而已捏，怎么会顺...顺到这样啊！102.再加一点点力道，轴心敲平了，那不就代表着内筒....已经拆下来了吗？不锈钢筒桶拆下达成103.这是天上掉下来的礼物，天公疼憨子吗？104.我朝思暮想了几周，你突然出现在灯火阑珊处。

105.哇哩咧，那A安捏！内筒下来了，不敢相信啊！阿母，我出运啊啦！啦啦啦！“脱掉脱掉脱掉，全部脱掉！”106. 第9只黑小鬼“自投罗网”。

盘据在后半截的外筒油封附近。

107.这个外筒的结构很不佳，一格格的小孔，超会卡东西的，而且又难洗。

108.这个角度就更清楚了，这里超难清的。

费工耗时。

109.外筒的底部本来以为会积污，反而还好。

加热器下面的孔是排水孔，几乎没有什么脏物。

110.第10只黑小鬼受擒，黏在内筒的底部，看起来没有很脏，刷起来却很多灰和脏污。

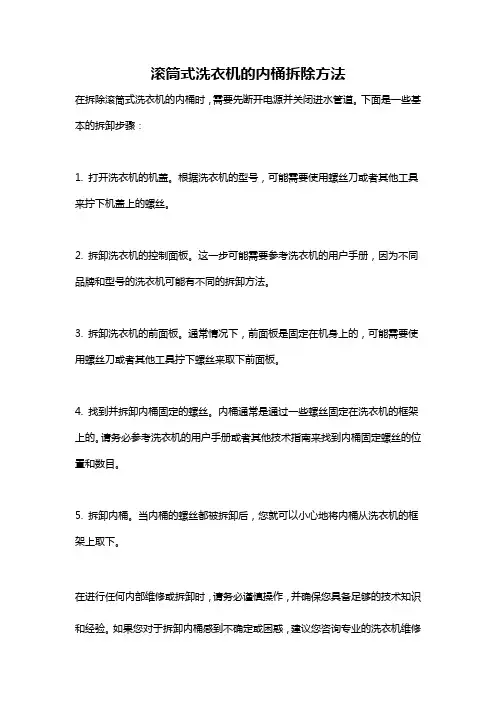

滚筒式洗衣机的内桶拆除方法
在拆除滚筒式洗衣机的内桶时，需要先断开电源并关闭进水管道。

下面是一些基本的拆卸步骤：
1. 打开洗衣机的机盖。

根据洗衣机的型号，可能需要使用螺丝刀或者其他工具来拧下机盖上的螺丝。

2. 拆卸洗衣机的控制面板。

这一步可能需要参考洗衣机的用户手册，因为不同品牌和型号的洗衣机可能有不同的拆卸方法。

3. 拆卸洗衣机的前面板。

通常情况下，前面板是固定在机身上的，可能需要使用螺丝刀或者其他工具拧下螺丝来取下前面板。

4. 找到并拆卸内桶固定的螺丝。

内桶通常是通过一些螺丝固定在洗衣机的框架上的。

请务必参考洗衣机的用户手册或者其他技术指南来找到内桶固定螺丝的位置和数目。

5. 拆卸内桶。

当内桶的螺丝都被拆卸后，您就可以小心地将内桶从洗衣机的框架上取下。

在进行任何内部维修或拆卸时，请务必谨慎操作，并确保您具备足够的技术知识和经验。

如果您对于拆卸内桶感到不确定或困惑，建议您咨询专业的洗衣机维修
人员的帮助。

海尔滚筒洗衣机拆机图解及电路图
上盖拆掉后，可看到中间是滚筒，上面有水泥配重块，滚筒是悬挂的，左右有用弹簧吊着，下面有支撑弹簧柱撑着。

前左是电控板，前右是进水盒（放洗衣粉等的，有二个软管进水），左边弹簧边上是水位（液位）开关，后左有一个电源滤波器，后右是二个进水电磁阀。

下图是背板拆掉后图，一个电机带动滚筒里的不锈钢筒旋转。

滚筒外面是白色塑料，里面是不锈钢筒。

飞轮和里面的不锈钢筒是连着的。

皮带旁边有一个加热电棒，加热水温用的。

下图是进水电磁阀：
下图是进水洗衣粉盒：
下图是电源滤波器：
下图是水位（液位）开关特写：
水位开关下面连了一根软管到滚筒底部，这样能测到水位：
下图是门的门锁：
下图是门和滚筒之间的密封圈，它是一体的，很大块，防止门和滚筒漏水：
下图是加热棒：
下图是滚筒下面的排水泵，右边黑色大管是泵进口管，左边灰色的细管是泵出水管，这样方式下，出水管要比滚筒高才行，不然水都
自已流出去了：
下图是泵型号特写：
下图是规格：
下图是排水泵的进口过滤器（从洗衣机前面拆的），要经常拆洗：下图是过滤器孔：
电路图忘记拍了，后面再传。

补上电路图：。

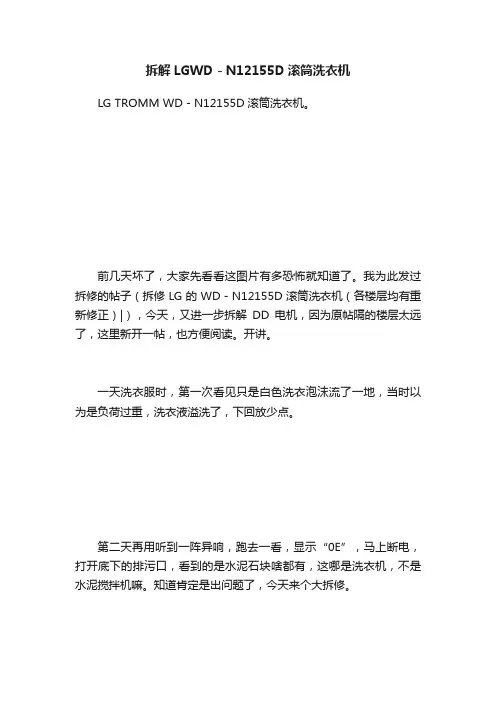

拆解LGWD－N12155D滚筒洗衣机LG TROMM WD－N12155D滚筒洗衣机。

前几天坏了，大家先看看这图片有多恐怖就知道了。

我为此发过拆修的帖子（拆修LG的WD－N12155D滚筒洗衣机（各楼层均有重新修正）|），今天，又进一步拆解DD电机，因为原帖隔的楼层太远了，这里新开一帖，也方便阅读。

开讲。

一天洗衣服时，第一次看见只是白色洗衣泡沫流了一地，当时以为是负荷过重，洗衣液溢洗了，下回放少点。

第二天再用听到一阵异响，跑去一看，显示“0E”，马上断电，打开底下的排污口，看到的是水泥石块啥都有，这哪是洗衣机，不是水泥搅拌机嘛。

知道肯定是出问题了，今天来个大拆修。

第一步，拆背板。

背板只有两颗螺钉，很简单的，刚开始也没想到要发帖，没有拍。

第二步，拆顶盖。

顶盖也只有两颗螺钉。

但是巧妙的是不能直接掀起来，要把顶盖往前推少许，才能把盖子掀开。

往左推少许。

推了一公分左右掀起了你的头盖来第三步，拆操控板。

这里有卡扣把卡扣按下把操控板往外推。

操控板出来了。

把电线接头拔掉，把线路板拿下来，这里不用担心会弄错，因为每个接头都有颜色区别和防呆设计。

第四步，拆洗衣液加注盒。

把红圈处往下按，便可把盒子拉出来。

第五步，把洗衣液缓冲混合器分离出来。

把红圈处的管箍取下拆管子时必须两手，一手用尖嘴钳把管箍夹松，另一手用螺丝刀把管子住外推。

注意不要伤了胶管。

再把外面的两颗螺钉拧下混合罐拿下了第六步，拆排污口面板。

把底下排污口盖打开，我拆修前已经反复用水冲洗过洗衣机内外，一打开，里面依然排出有异物。

拧开这颗螺钉这里都是卡扣，撬时要小心，防止弄断。

这样，底下的排污面板也拆下来了。

第七步，拆前面板。

先把前面入口的密封缓冲胶圈上的固定弹簧圈拿下，哦，要说这货曾修过，就是这个弹簧圈了，几年前弹簧锈断了，我换了一根弹簧，为了防止再次生锈，我把它喷了一层红漆。

内部真的是第一次拆。

前面板四个角都有螺丝，拆这几颗螺丝费老劲了，全锈死了动用了防锈剂和重武器——冲批用冲批才把前面板锈死的螺丝拆下。
