洗衣机内部结构解析洗衣机作为现代家庭生活中不可或缺的电器产品之一，其内部结构起着至关重要的作用。
本文将对洗衣机的内部结构进行解析，向读者展示其工作原理和关键部件，以期更好地理解这一家电产品。
一、外壳部分洗衣机的外壳通常由塑料或金属材料制成，其主要功能是保护内部结构免于外界损害和保持机器的美观。
二、机械部分1. 内缸：洗衣机内缸是其中最关键的部件之一，通常由不锈钢材质制成，具有一定的强度和耐腐蚀性。
内缸的设计是为了容纳衣物和水，通过旋转来实现洗衣的功能。
2. 滚筒：洗衣机的滚筒通常由塑料或不锈钢制成，其内部有一定数量的凹槽和凸轮，旨在增加洗衣机的搅拌效果，使衣物能够更好地与水接触。
三、电子控制部分1. 控制面板：洗衣机的控制面板通常位于机器的正面，上面有一些按钮和显示屏，用于选择洗涤程序、调整温度和时间等。
控制面板通过与内部电路连接，可以实现对洗衣机的操作和控制。
2. 电路板：洗衣机的电路板是整个电子控制系统的核心部件，主要起到信号传输和控制的作用。
四、供水和排水系统1. 进水阀：洗衣机进水阀用于控制水源的供给，通常位于洗衣机底部或背面。
它会根据洗衣程序的要求打开或关闭，以及控制水流的流量。
2. 排水管：洗衣机的排水管用于排放洗涤过程中的脏水。
排水管可以通过排水泵将水排放到下水道或排水盘中。
五、电机和减速器1. 电机：洗衣机电机是洗衣机核心组件之一，主要用于驱动滚筒的旋转和搅拌动作。
电机通常由无刷电机或普通电机组成。
2. 减速器：洗衣机减速器用于减低电机输出的高速转动，以适应滚筒的搅拌需求。
减速器通常由齿轮和传动带组成。
六、附件和功能部件1. 水位传感器：洗衣机的水位传感器用于检测水位的高低，在洗衣过程中控制进水量。
2. 加热器：一些洗衣机配备了加热器，用于加热水温，提高洗衣效果。
3. 洗衣液自动投放系统：一些高端洗衣机配备了洗衣液自动投放系统，可以根据衣物的数量和脏污程度自动投放适量的洗衣液。
总结：通过对洗衣机内部结构的解析，我们可以更好地了解洗衣机的工作原理和各个关键部件的作用。
图解全自动洗衣机结构全自动滚筒洗衣机与传统的波轮洗衣机相比，洗涤方式完全不一样，滚筒洗衣机采用的是加热摔打式洗涤，波轮洗衣机采用的高强度摩擦搅拌洗涤。
由于滚筒洗衣机对衣服的磨损小，且用水少，并具有加热杀菌作用，现已被越来越多的人所接受，正大量进入普通家庭。

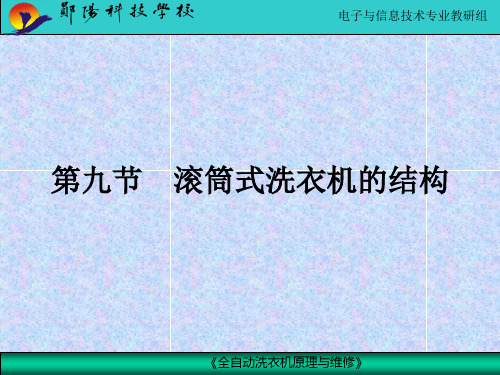

滚筒洗衣机的结构也较为复杂，主要由箱体、控制面板、洗涤脱水组件、进／排水系统、门组件与电气控制系统几部分组成，如图1所示，下面分别对主要部件进行介绍，以便维修时参考。
一、机械组件1．箱体箱体主要由侧板、侧板上支撑、底座侧板、底座前板、底座后板、后背上块和运输加强板焊接而成，如图2所示。
另外，箱体前面通过螺钉与前板紧固，后面通过螺钉与运输固定板和后盖板紧固，如图3所示；箱体上面与顶盖组件相连，如图4所示。
顶盖组件主要用于保护洗衣机内部各元器件，同时起到装饰的作用，也可作用户使用台面。
2．控制面板控制面板是滚筒洗衣机的用户操作界面，同时也对程序控制器与显示板起支撑作用，如图5所示。
控制面板主要由功能按钮、导光柱、显示窗等器件组成，如图6所示。
3．洗涤脱水组件洗涤脱水部分由外桶、内筒、三角支架、皮带轮、皮带、电机、配重块等组成，如图7所示。
4．进／排水系统进水系统主要由进水管、进水阀、肥皂盒组件和盒桶连接管组成，如图8所示。
自来水先通过进水管进入肥皂盒组件，然后分两路输出，分别送往冷水主洗阀和冷水预洗阀，如图9所示。
排水系统主要由泵桶连接管、经济球、密封法兰盘、排水泵和排水管组成，如图10所示，排水泵安装并固定在箱体前下支撑体上，经济球、密封法兰盘安装在泵桶连接管的管头中。
5．门组件门组件是衣物的投入与取出口，同时具有密封与外观装饰的作用，主要由门背板、门玻璃、门把手、门钩、门环、门铰链等器件组成。
中低档机器一般采用单门环结构，如图11所示，而一些高档机器多采用双门环结构，即安装有内、外门环，如图12所示。
二、电气控制系统滚筒洗衣机的电气控制系统主要由程序控制器、门开关、进水阀、加热器等器件组成，如图13所示，其接线图如图14所示。

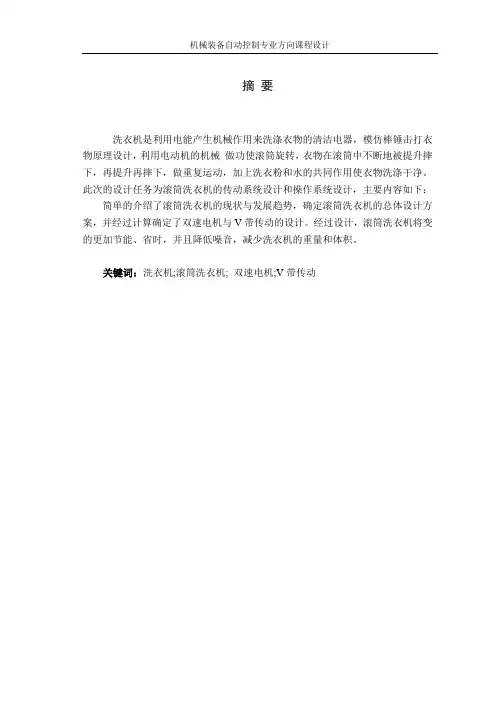

摘要洗衣机是利用电能产生机械作用来洗涤衣物的清洁电器，模仿棒锤击打衣物原理设计，利用电动机的机械做功使滚筒旋转，衣物在滚筒中不断地被提升摔下，再提升再摔下，做重复运动，加上洗衣粉和水的共同作用使衣物洗涤干净。
此次的设计任务为滚筒洗衣机的传动系统设计和操作系统设计，主要内容如下：简单的介绍了滚筒洗衣机的现状与发展趋势，确定滚筒洗衣机的总体设计方案，并经过计算确定了双速电机与V带传动的设计。
经过设计，滚筒洗衣机将变的更加节能、省时，并且降低噪音，减少洗衣机的重量和体积。
关键词：洗衣机;滚筒洗衣机; 双速电机;V带传动AbstractWashing machine is the use of electrical energy to produce machine to wash clothes clean appliance, imitate great hammer strike clothing design principles, make use of the motor mechanical work make roller rotation and fall clothing in the cylinder is constantly improve, to upgrade again fell, do repetitive movements, and the common function of washing powder and water to clean washing clothes. The design of the task of platen washing machine transmission system design and operating system design, the main content is as follows:Simple introduction of the present situation and the development trend of the platen washing machine, determine the overall design scheme of the platen washing machine, and the double speed motor were determined through calculation and the design of the V belt transmission. Through design, platen washing machine will be more energy saving, saving time, and reduce noise, to reduce the weight and volume of the washing machine.Key words: washing machine; Platen washing machine; Double speed motor; V belt transmission目录第一章前言 0选题背景和意义 0 0 (1)1.4小结 (1)第二章滚筒洗衣机的总体方案设计 (2) (2)2.2滚筒洗衣机的工作原理 (3)2.3滚筒洗衣机各部分的设计方案 (4)2.3.1主体部分 (4)2.3.2支撑部分 (5) (6)2.3.4传动系统 (6)2.3.5控制系统 (7)2.3.6操作系统 (7)2.4洗衣机的减震系统 (7)2.5小结 (9)第三章滚筒洗衣机的传动系统设计 (10)3.1传动系统设计方案 (10) (10) (11) (11)3.2电动机的主要参数、结构及主要尺寸 (11)3.3洗衣机V带传动 (12) (12)3.3.2V带的型号 (12)3.3.3V带的尺寸 (12)3.3.4洗衣机V带的性能 (13)3.3.5V带传动的设计 (14)3.4小结 (16)第四章滚筒洗衣机的操作系统设计 (17)4.1操作系统简述 (17) (17) (17)4.2.2温度控制器旋钮 (18)4.2.3程序控制器旋钮 (19)4.2.4洗涤剂盒 (22)4.3各按钮、旋钮所控制的结构 (22)4.3.1单琴键开关 (22)4.3.3程序控制器 (22) (23)第五章结论 (24)致谢 (25)参考文献 (26)第一章前言选题背景和意义图1-1滚筒洗衣机的基本构造〔1〕洗涤容量：5kg；〔2〕洗涤转速：67r/min；〔3〕脱水转速：600 r/min；〔4〕额定电压：AC220V；〔5〕最大输出功率：1150W；〔6〕总重量：约80kg。

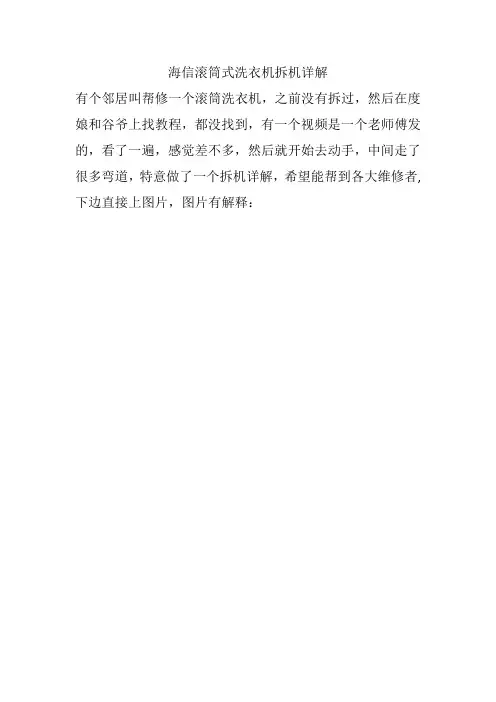

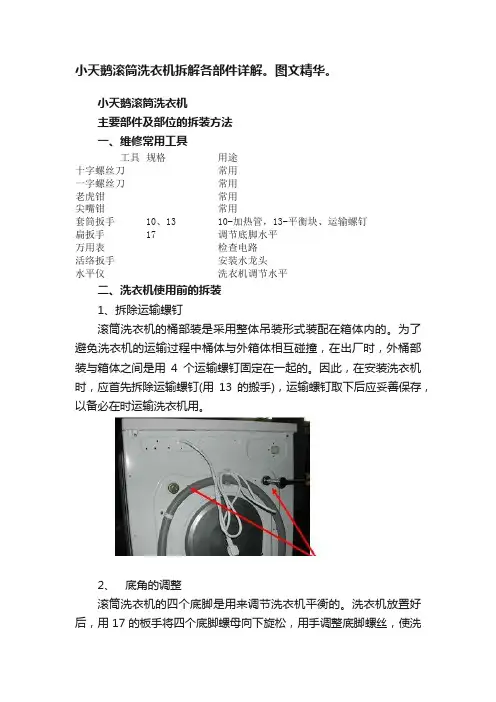

海信滚筒式洗衣机拆机详解
有个邻居叫帮修一个滚筒洗衣机，之前没有拆过，然后在度娘和谷爷上找教程，都没找到，有一个视频是一个老师傅发的，看了一遍，感觉差不多，然后就开始去动手，中间走了很多弯道，特意做了一个拆机详解，希望能帮到各大维修者,下边直接上图片，图片有解释：
这个滚筒的轴承是2个，皮带轮那边一个，里边一个，要先把洗衣桶敲出来，从皮带轮那方向撬出一个轴承，洗衣桶方向一个轴承，2个轴承不一样大，不能都从一边敲出来，中间的地方大小不一样，所以拆的时候要小心，不要把桶敲坏了。

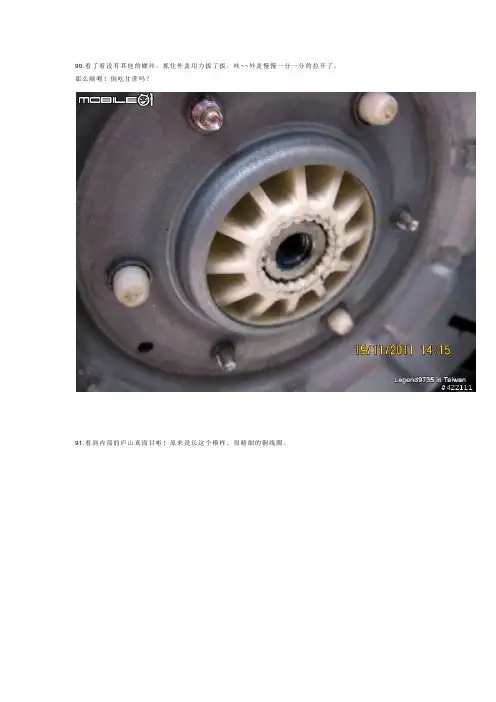

90.看了看没有其他的螺丝，抓住外盖用力扳了扳，哇~~外盖慢慢一分一分的拉开了。
那么顺喔！倒吃甘蔗吗？91.看到内部的庐山真面目啦！原来是长这个模样。
很精细的铜线圈。
92.外盖翻过来，平躺在地上，它的外圈一整个是磁铁。
93.满满的磁铁。
原来结构并不复杂，但是发出的扭力确可以推动这台12公斤的滚筒。
94.这个叫定子吧！马达的重要零件之一。
看起来材质很优。
哇靠~~小强跑出来巡视，好久不见，大佬！95.DD马达内部，竟然是小强的地盘...歹势厚，打扰了！啊我的DDT咧，噗嘶~~~~~~96.轴心一只，整个不锈钢内筒就是由这一根带动的。
这台最高可以达1200转/分钟，像起来相当粗勇。
轴心套在金属的轴承中，看起来应该是韩国制的轴承。
97.整个定子被6颗大螺丝固定住。
这个就不用拆了。
98.近看定子，看不懂。
只觉得做工还不错。
排列的十分整齐美观，赏心悦目。
99.超级重要的一张图来了。
手贱去拔插头，结果....PART5再提。
100.LG这一台的走线，和对线材的包复算是做得不错。
筒子高速震动时，不用担心会发生牵涉。
101.怎么拆下内筒，很顺手的拿起一根胶槌，碰碰二下~~哇！轴心退开了！我只是试敲而已捏，怎么会顺...顺到这样啊！102.再加一点点力道，轴心敲平了，那不就代表着内筒....已经拆下来了吗？不锈钢筒桶拆下达成103.这是天上掉下来的礼物，天公疼憨子吗？104.我朝思暮想了几周，你突然出现在灯火阑珊处。
105.哇哩咧，那A安捏！内筒下来了，不敢相信啊！阿母，我出运啊啦！啦啦啦！“脱掉脱掉脱掉，全部脱掉！”106. 第9只黑小鬼“自投罗网”。
盘据在后半截的外筒油封附近。
107.这个外筒的结构很不佳，一格格的小孔，超会卡东西的，而且又难洗。
108.这个角度就更清楚了，这里超难清的。
费工耗时。
109.外筒的底部本来以为会积污，反而还好。
加热器下面的孔是排水孔，几乎没有什么脏物。
110.第10只黑小鬼受擒，黏在内筒的底部，看起来没有很脏，刷起来却很多灰和脏污。

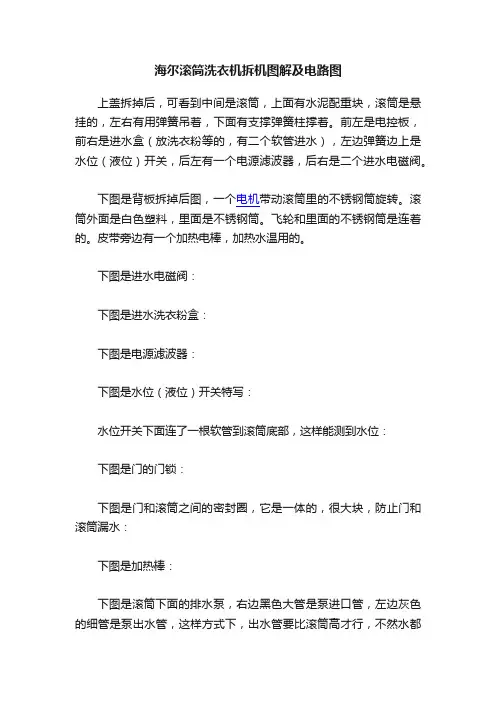

海尔滚筒洗衣机拆机图解及电路图
