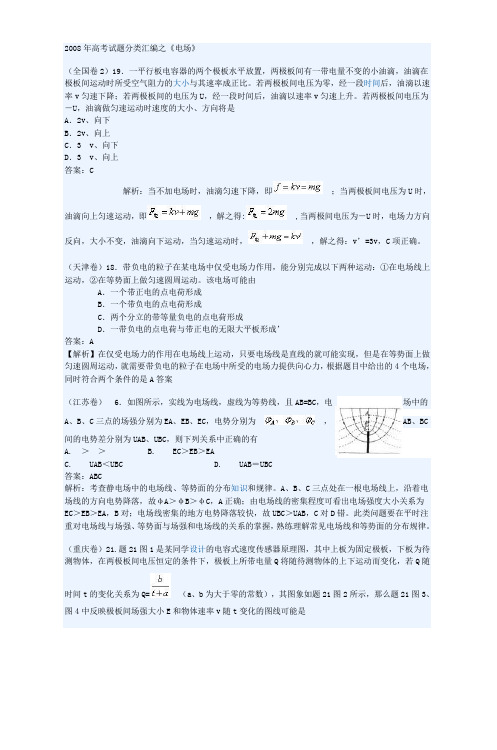

2008年高考试题分类汇编之《电场》

2008年高考试题分类汇编之《电场》（全国卷2）19．一平行板电容器的两个极板水平放置，两极板间有一带电量不变的小油滴，油滴在极板间运动时所受空气阻力的大小与其速率成正比。

若两极板间电压为零，经一段时间后，油滴以速率v匀速下降；若两极板间的电压为U，经一段时间后，油滴以速率v匀速上升。

若两极板间电压为－U，油滴做匀速运动时速度的大小、方向将是A．2v、向下B．2v、向上C．3 v、向下D．3 v、向上答案：C解析：当不加电场时，油滴匀速下降，即；当两极板间电压为U时，油滴向上匀速运动，即，解之得:,当两极间电压为－U时，电场力方向反向，大小不变，油滴向下运动，当匀速运动时，，解之得：v’=3v，C项正确。

（天津卷）18．带负电的粒子在某电场中仅受电场力作用，能分别完成以下两种运动：①在电场线上运动，②在等势面上做匀速圆周运动。

该电场可能由A．一个带正电的点电荷形成B．一个带负电的点电荷形成C．两个分立的带等量负电的点电荷形成D．一带负电的点电荷与带正电的无限大平板形成’答案：A【解析】在仅受电场力的作用在电场线上运动，只要电场线是直线的就可能实现，但是在等势面上做匀速圆周运动，就需要带负电的粒子在电场中所受的电场力提供向心力，根据题目中给出的4个电场，同时符合两个条件的是A答案（江苏卷）6．如图所示，实线为电场线，虚线为等势线，且AB=BC，电场中的A、B、C三点的场强分别为EA、EB、EC，电势分别为，AB、BC间的电势差分别为UAB、UBC，则下列关系中正确的有A. ＞＞B. EC＞EB＞EAC. UAB＜UBCD. UAB＝UBC答案：ABC解析：考查静电场中的电场线、等势面的分布知识和规律。

A、B、C三点处在一根电场线上，沿着电场线的方向电势降落，故φA＞φB＞φC，A正确；由电场线的密集程度可看出电场强度大小关系为EC＞EB＞EA，B对；电场线密集的地方电势降落较快，故UBC＞UAB，C对D错。

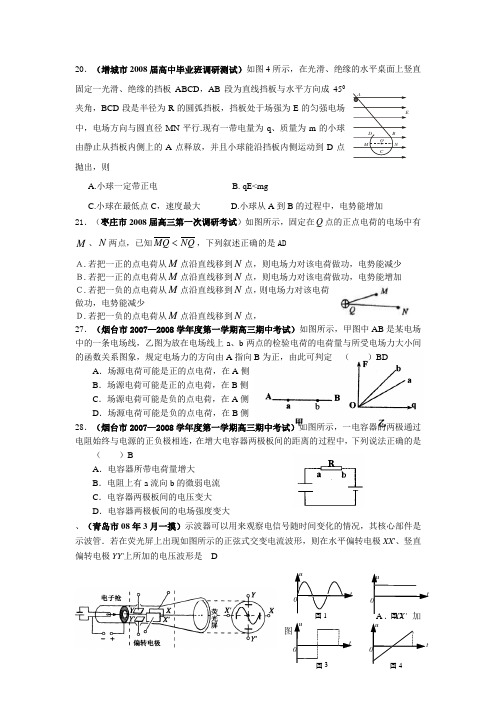

20．（增城市2008届高中毕业班调研测试）如图4所示，在光滑、绝缘的水平桌面上竖直固定一光滑、绝缘的挡板ABCD ，AB 段为直线挡板与水平方向成450夹角，BCD 段是半径为R 的圆弧挡板，挡板处于场强为E 的匀强电场中，电场方向与圆直径MN 平行.现有一带电量为q 、质量为m 的小球由静止从挡板内侧上的A 点释放，并且小球能沿挡板内侧运动到D 点抛出，则A.小球一定带正电B. qE<mgC.小球在最低点C ，速度最大D.小球从A 到B 的过程中，电势能增加21．（枣庄市2008届高三第一次调研考试）如图所示，固定在Q 点的正点电荷的电场中有M 、N 两点，已知NQ MQ ，下列叙述正确的是ADＡ.若把一正的点电荷从M 点沿直线移到N 点，则电场力对该电荷做功，电势能减少 Ｂ.若把一正的点电荷从M 点沿直线移到N 点，则电场力对该电荷做功，电势能增加 Ｃ.若把一负的点电荷从M 点沿直线移到N 点，则电场力对该电荷做功，电势能减少Ｄ.若把一负的点电荷从M点沿直线移到N 点，27．（烟台市2007—2008学年度第一学期高三期中考试）如图所示，甲图中AB 是某电场中的一条电场线，乙图为放在电场线上a 、b 两点的检验电荷的电荷量与所受电场力大小间的函数关系图象，规定电场力的方向由A 指向B 为正，由此可判定 （ ）BD A ．场源电荷可能是正的点电荷，在A 侧 B ．场源电荷可能是正的点电荷，在B 侧 C ．场源电荷可能是负的点电荷，在A 侧D ．场源电荷可能是负的点电荷，在B 侧28．（烟台市2007—2008学年度第一学期高三期中考试）如图所示，一电容器的两极通过电阻始终与电源的正负极相连，在增大电容器两极板间的距离的过程中，下列说法正确的是 （ ）BA ．电容器所带电荷量增大B ．电阻上有a 流向b 的微弱电流C ．电容器两极板间的电压变大D ．电容器两极板间的电场强度变大、（青岛市08年3月一摸）示波器可以用来观察电信号随时间变化的情况，其核心部件是示波管．若在荧光屏上出现如图所示的正弦式交变电流波形，则在水平偏转电极XX '、竖直偏转电极YY'上所加的电压波形是 D1波形电压、YY' 加图2波形电压B ．XX' 加图2波形电压、YY' 加图1波形电压C ．XX' 加图3波形电压、YY' 加图1波形电压D ．XX' 加图4波形电压、YY' 加图1波形电压、（济南市2008年4月高考模拟）如图所示，实线为不知方向的三条电场线，从电场中M点以相同速度飞出a 、b 两个带电粒子，仅在电场力作用下的运动轨迹如图中虚线所示。

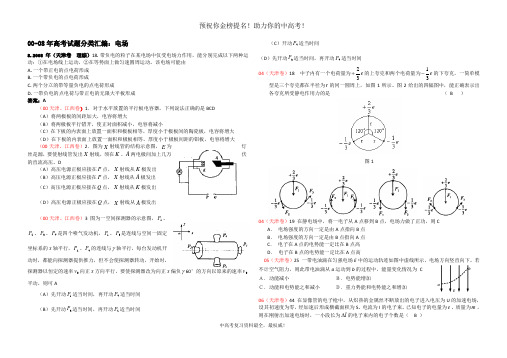

中高考复习资料最全，最权威！00-08年高考试题分类汇编：电场8.2008年（天津卷 理综）18.带负电的粒子在某电场中仅受电场力作用，能分别完成以下两种运动：①在电场线上运动，②在等势面上做匀速圆周运动。

该电场可能由 A .一个带正电的点电荷形成 B .一个带负电的点电荷形成C .两个分立的带等量负电的点电荷形成D .一带负电的点电荷与带正电的无限大平板形成 答案：A（00天津、江西卷）1．对于水平放置的平行板电容器，下列说法正确的是BCD （A ）将两极板的间距加大，电容将增大（B ）将两极板平行错开，使正对面积减小，电容将减小（C ）在下板的内表面上放置一面积和极板相等、厚度小于极板间的陶瓷板，电容将增大 （D ）在下板的内表面上放置一面积和极板相等、厚度小于极板间距的铝板，电容将增大 （00天津、江西卷）2．图为X 射线管的结构示意图，E 为灯丝是源，要使射线管发出X 射线，须在K 、A 两电极间加上几万伏的直流高压。

D（A ）高压电源正极应接在P 点，X 射线从K 极发出 （B ）高压电源正极应接在P 点，X 射线从A 极发出（C ）高压电源正极应接在Q 点，X 射线从K 极发出 （D ）高压电源正极应接在Q 点，X 射线从A 极发出 （00天津、江西卷）3 图为一空间探测器的示意图，1P 、2P 、3P 、4P 是四个喷气发动机，1P 、3P 是连线与空间一固定坐标系的x 轴平行，2P 、4P 的连线与γ轴平行，每台发动机开动时，都能向探测器提供推力，但不会使探测器转动，开始时，探测器以恒定的速率0v 向正x 方向平行，要使探测器改为向正x 偏负γ60°的方向以原来的速率0v 平动，则可A（A ）先开动1P 适当时间，再开动4P 适当时间 （B ）先开动3P 适当时间，再开动2P 适当时间（C ）开动4P 适当时间（D ）先开动3P 适当时间，再开动4P 适当时间 04（天津卷）18 中子内有一个电荷量为e 32+的上夸克和两个电荷量为e 31-的下夸克，一简单模型是三个夸克都在半径为r的同一圆周上，如图1所示。

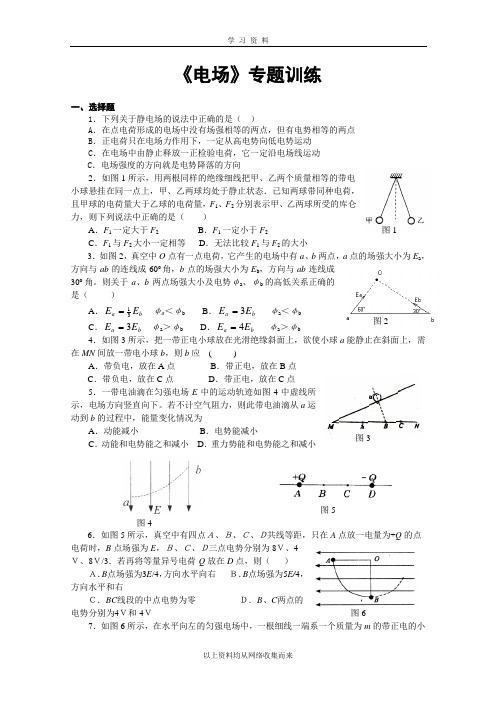

《电场》专题训练一、选择题1．下列关于静电场的说法中正确的是（ ）A ．在点电荷形成的电场中没有场强相等的两点，但有电势相等的两点B ．正电荷只在电场力作用下，一定从高电势向低电势运动C ．在电场中由静止释放一正检验电荷，它一定沿电场线运动 C ．电场强度的方向就是电势降落的方向 2．如图1所示，用两根同样的绝缘细线把甲、乙两个质量相等的带电小球悬挂在同一点上，甲、乙两球均处于静止状态．已知两球带同种电荷，且甲球的电荷量大于乙球的电荷量，F 1、F 2分别表示甲、乙两球所受的库仑力，则下列说法中正确的是（ ） A ．F 1一定大于F 2 B ．F 1一定小于F 2C ．F 1与F 2大小一定相等D ．无法比较F 1与F 2的大小 3．如图2，真空中O 点有一点电荷，它产生的电场中有a 、b 两点，a 点的场强大小为E a ，方向与ab 的连线成60o角，b 点的场强大小为E b ，方向与ab 连线成30o 角。

则关于a 、b 两点场强大小及电势φa 、φb 的高低关系正确的是（ ）A ．b a E E 31=φa ＜φb B ．b a E E 3= φa ＜φbC ．b a E E 3= φa ＞φ bD ．b a E E 4= φa ＞φb4．如图3所示，把一带正电小球放在光滑绝缘斜面上，欲使小球a 能静止在斜面上，需在MN 间放一带电小球b ，则b 应 ( )A ．带负电，放在A 点B ．带正电，放在B 点C ．带负电，放在C 点D ．带正电，放在C 点 5．一带电油滴在匀强电场E 中的运动轨迹如图4中虚线所示，电场方向竖直向下。

若不计空气阻力，则此带电油滴从a 运动到b 的过程中，能量变化情况为A ．动能减小B ．电势能减小C ．动能和电势能之和减小D ．重力势能和电势能之和减小6．如图5所示，真空中有四点Ａ、Ｂ、Ｃ、Ｄ共线等距，只在A 点放一电量为+Q 的点电荷时，B 点场强为E ，Ｂ、Ｃ、Ｄ三点电势分别为8Ｖ、4Ｖ、8Ｖ/3．若再将等量异号电荷-Q 放在D 点，则（ ）Ａ．B 点场强为3E /4，方向水平向右 Ｂ．B 点场强为5E/4，方向水平和右Ｃ．BC 线段的中点电势为零 Ｄ．B 、C 两点的电势分别为4Ｖ和-4Ｖ7．如图6所示，在水平向左的匀强电场中，一根细线一端系一个质量为m的带正电的小图6图4图3图2图1图5球，另一端固定在O 点。

2008年全国统一高考物理试卷（全国卷Ⅰ）一、选择题（本题共8小题，在每小题给出的四个选项中，有的只有一个选项正确，有的有多个选项正确，全部选对的得6分，选对但不全的得3分，有选错的得0分）1．（6分）如图所示，一物体自倾角为θ的固定斜面顶端沿水平方向抛出后落在斜面上。

物体与斜面接触时速度与水平方向的夹角φ满足（）A．tanφ=sinθB．tanφ=cosθC．tanφ=tanθD．tanφ=2tanθ2．（6分）如图，一辆有动力驱动的小车上有一水平放置的弹簧，其左端固定在小车上，右端与一小球相连，设在某一段时间内小球与小车相对静止且弹簧处于压缩状态，若忽略小球与小车间的摩擦力，则在此段时间内小车可能是（）A．向右做加速运动B．向右做减速运动C．向左做加速运动D．向左做匀速运动3．（6分）一列简谐横波沿x轴传播，周期为T，t=0时的波形如图所示，此时处于x=3m处的质点正在向上运动，若a、b两质点平衡位置的坐标分别为x a=2.5m和x b=5.5m，则（）A．当a质点处在波峰时，b质点恰在波谷B．当t=时，a质点正在向y轴负方向运动C．当t=时，b质点正在向y轴负方向运动D．在某一时刻，a、b两质点的位移和速度可能相同4．（6分）已知太阳到地球与地球到月球的距离的比值约为390，月球绕地球旋转的周期约为27天，利用上述数据以及日常的天文知识，可估算出太阳对月球与地球对月球的万有引力的比值约为（）A．0.2B．2C．20D．2005．（6分）三个原子核X、Y、Z，X核放出一个正电子后变为Y核，Y核与质子发生核反应后生成Z核并放出一个氦核（He）．则下面说法中正确的是（）A．X核比Z核多一个质子B．X核比Z核少一个中子C．X核的质量数比Z核质量数大3D．X核与Z核的总电荷是Y核电荷的2倍6．（6分）已知地球半径约为6.4×106 m，空气的摩尔质量约为2.9×10﹣2 kg/mol，一个标准大气压约为1.0×105Pa．利用以上数据可估算出地球表面大气在标准状态下的体积为（）A．4×1016 m3B．4×1018 m3C．4×1020 m3D．4×1022 m3 7．（6分）矩形导线框abcd固定在匀强磁场中，磁感线的方向与导线框所在平面垂直，规定磁场的正方向垂直纸面向里，磁感应强度B随时间变化的规律如图所示。

2008 年高考物理试题分类汇编（磁场）（四川卷 ）24．（ 19 分）如图，一半径为 R 的圆滑绝缘半球面张口向下，固定在水平面上。

整个空间存在匀强磁场，磁感觉强度方向竖直向下。

一电荷量为 q （q ＞ 0）、质量为 m 的小球 P 在球面上做水平的匀速圆周运动，圆心为 O ’。

球心 O 到该圆周上任一点的连线与竖直方向的夹角为 θ （ 0＜ θ ＜ ) 。

为了使小球能够在该圆周上运动，求磁感2应强度大小的最小值及小球P 相应的速率。

重力加快度为 g 。

分析：据题意，小球P 在球面上做水平的匀速圆周运动，该圆周的圆心为O ’。

P 遇到向下的重力 mg 、球面对它沿 OP 方向的支持力N 和磁场的洛仑兹力f ＝ qvB①式中 v 为小球运动的速率。

洛仑兹力 f 的方向指向 O ’。

依据牛顿第二定律N cosmg 0② f N sin mv 2③Rsin由①②③式得qBRsi n v 2v2qRs i n④m c o s因为 v 是实数，一定知足qBR sin 24gR sin2≥ 0⑤mcos由此得 B ≥2mg⑥qR cos可见，为了使小球能够在该圆周上运动，磁感觉强度大小的最小值为B m i2m g⑦nR c o sq此时，带电小球做匀速圆周运动的速率为qB min R sin ⑧v2m由⑦⑧式得gR⑨vsincos（重庆卷） 25.（20 分）题 25 题为一种质谱仪工作原理表示图.在以 O 为圆心， OH 为对称轴，夹角为 2α 的扇形地区内散布着方向垂直于纸面的匀强磁场 .对称于 OH 轴的 C 和 D 分别是离子发射点和采集点.CM 垂直磁场左界限于 M ，且 OM=d. 现有一正离子束以小发散角（纸面内）从 C 射出，这些离子在 CM 方向上的分速度均为v 0.若该离子束中比荷为q的离m子都能汇聚到 D ，试求：（ 1）磁感觉强度的大小和方向（提示：可考虑沿CM 方向运动的离子为研究对象） ；（ 2）离子沿与 CM 成 θ 角的直线 CN 进入磁场，其轨道半径和在磁场中的运动时间；（ 3）线段 CM 的长度 .分析：（ 1）设沿 CM 方向运动的离子在磁场中做圆周运动的轨道半径为 R由 R1qv 0 Bmv 02R2R=d得 B ＝mv0 qd磁场方向垂直纸面向外（ 2）设沿 CN 运动的离子速度大小为v ，在磁场中的轨道半径为 R ′，运动时间为 t由vcos θ =v 0 得 v ＝vcosmv R ′=qBd =cos方法一：设弧长为 sst=vs=2(θ +α )× R′2（） Rt=v0方法二：2 m离子在磁场中做匀速圆周运动的周期T＝qBt=Ｔ×2()=v0(3)方法一：CM=MNcot θMN d R=sin() sindＲ′ =cos以上 3 式联立求解得CM=dcot α方法二：设圆心为 A，过 A 做 AB 垂直 NO，能够证明 NM ＝BO∵NM=CMtanθ又∵ BO=ABcot α=R′sinθ cot αd=sin cotcos∴CM=dcotα（宁夏卷） 14.在等边三角形的三个极点a、 b、 c 处，各有一条长直导线垂直穿过纸面，导线中通有大小相等的恒定电流，方向如图。

静电场高考题（二）班级：_________姓名：_____________1. 2008年（宁夏卷 理综）如图所示，C 为中间插有电介质的电容器，a 和b 为其两极板；a 板接地；P 和Q 为两竖直放置的平行金属板，在两板间用绝缘线悬挂一带电小球；P 板与b 板用导线相连，Q 板接地。

开始时悬线静止在竖直方向，在b 板带电后，悬线偏转了角度a 。

在以下方法中，能使悬线的偏角a 变大的是（ ） A.缩小a 、b 间的距离 B.加大a 、b 间的距离C.取出a 、b 两极板间的电介质D.换一块形状大小相同、介电常数更大的电介质 2.2008年（天津卷）带负电的粒子在某电场中仅受电场力作用，能分别完成以下两种运动：①在电场线上运动，②在等势面上做匀速圆周运动。

该电场可能由( )A.一个带正电的点电荷形成B.一个带负电的点电荷形成C.两个分立的带等量负电的点电荷形成D.一带负电的点电荷与带正电的无限大平板形成 3、（2009年北京卷）图示为一个内、外半径分别为R 1和R 2的圆环状均匀带电平面，其单位面积带电量为σ。

取环面中心O 为原点，以垂直于环面的轴线为x 轴。

设轴上任意点P 到O 点的的距离为x ，P 点电场强度的大小为E 。

下面给出E 的四个表达式（式中k 为静电力常量），其中只有一个是合理的。

你可能不会求解此处的场强E ，但是你可以通过一定的物理分析，对下列表达式的合理性做出判断。

根据你的判断，E 的合理表达式应为( ) A ．122222122()E k x x R x R πσ=-++B ．2222122()E k x x R x R πσ=-++C ．122222122()E k x x R x R πσ=+++D ．2222122()E k x x Rx Rπσ=+++4、（2009年上海物理）两带电量分别为q 和－q 的点电荷放在x 轴上，相距为L ，能正确反映两电荷连线上场强大小E 与x 关系的是图（ ）5．（2011年高考·海南理综卷）关于静电场，下列说法正确的是（ ）A ．电势等于零的物体一定不带电B ．电场强度为零的点，电势一定为零C ．同一电场线上的各点，电势一定相等D ．负电荷沿电场线方向移动时，电势能一定增加6．（2011年高考·广东理综卷）图为静电除尘器除尘机理的示意图。

七、电场 内 容要求 说明 54．两种电荷．电荷守恒 55．真空中的库仑定律．电荷量 56．电场．电场强度．电场线．点电荷的场强．匀强电场．电场强度的叠加 57．电势能．电势差．电势．等势面 58．强电场中电势差跟电场强度的关系 59．静电屏蔽 60．带电粒子在匀强电场中的运动 61．示波管．示波器及其应用 62．电容器的电容 63．平行板电容器的电容，常用的电容器 Ⅰ Ⅱ Ⅱ Ⅱ Ⅱ Ⅰ Ⅱ Ⅰ Ⅱ Ⅰ 带电粒子在匀强电场中运动的计算，只限于带电粒子进入电场时速度平行或垂直于场强的情况九、磁场内 容 要求 说明71．电流的磁场 72．磁感应强度．磁感线．地磁场． 73．磁性材料．分子电流假说 74．磁场对通电直导线的作用．安培力．左手定则． 75．磁电式电表原理 76．磁场对运动电荷的作用，洛伦兹力．带电粒子在匀强磁场中的运动 77．质谱仪，回旋加速器 Ⅰ Ⅱ Ⅰ Ⅱ Ⅰ Ⅱ Ⅰ 1．安培力的计算限于直导线跟B 平行或垂直的两种情况 2．洛伦兹力的计算限于v 跟B 平行或垂直的两种情况11带电粒子在电磁场中的运动感性直观的认识运动轨迹，先分析运动轨迹再定量处理运动相关信息基础考法1（11年全国2卷） 17．通常一次闪电过程历时约0.2～O.3s ，它由若干个相继发生的闪击构成。

每个闪击持续时间仅40～80μs ，电荷转移主要发生在第一个闪击过程中。

在某一次闪电前云地之间的电势差约为1.0×910v ，云地间距离约为l km ；第一个闪击过程中云地间转移的电荷量约为6 C ，闪击持续时间约为60μs 。

假定闪电前云地间的电场是均匀的。
