标上安全符号的地方，叙述的内容重要，敬请注意！
然而，
【其他符号说明】
用户如有任何修理的需要，请与厂家联系，切勿自行修理。
目录
【DM602按键列表】
按键键值功能说明按键键值功能说明按键键值功能说明启动/停止
0 修改时钟
1 修改定时
确认
【DM602图标列表】
DM602A上电DM602A上电
“”
设定空调（制冷/制热）控制温度：
备注：
模式设置
模式
按键
设定
按键3秒，清除该组定时设置
定时
按键，进入设置定时时间、开关、星期按键
按键
按键
1号压机的膨胀度开度：
1号压机的电流：
1号压机的吸气温度：
1号模块的单元出水温度
模块
按键，查询系统温度
按键，查询第一个模块故障
模块
按键，查询系统故障
按键3秒，进入修改密码
按键，密码正确进入，否则跳到第5
按键
操作失败，显示：
备注：
复位
按 + 键3秒
选择参数组，显示：
模块
按键
选择参数项，显示：
设定设定按键，按
参数为整型值，显示：
参数为开关型，显示：
设定
在第2个画面，按键3秒
初始化成功显示
初始化失败显示
复位
按键，返回第2个画面。
备注：
设定
按键3秒
密码输入正确进入，没有密码直接进入，否则直接返回。
选择参数组，显示：
模块
按键
选择参数项，显示：。

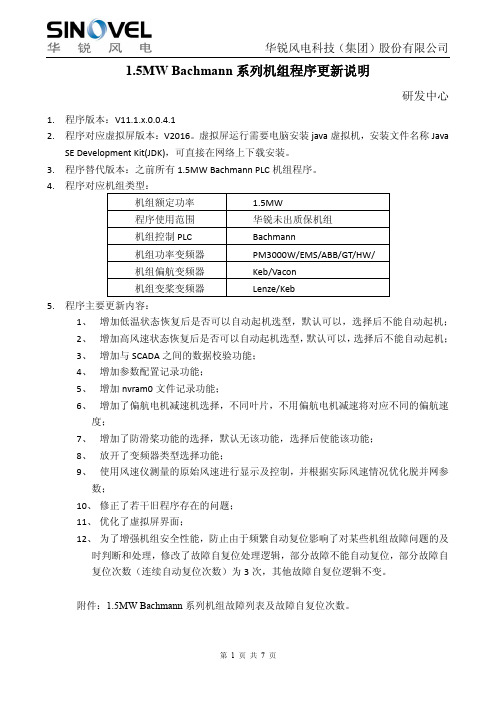

1.5MW Bachmann系列机组程序更新说明
研发中心
1.程序版本：V11.1.x.0.0.4.1
2.程序对应虚拟屏版本：V2016。
虚拟屏运行需要电脑安装java虚拟机，安装文件名称Java
SE Development Kit(JDK)，可直接在网络上下载安装。
3.程序替代版本：之前所有1.5MW Bachmann PLC机组程序。
4.
5.程序主要更新内容：
1、增加低温状态恢复后是否可以自动起机选型，默认可以，选择后不能自动起机；
2、增加高风速状态恢复后是否可以自动起机选型，默认可以，选择后不能自动起机；
3、增加与SCADA之间的数据校验功能；
4、增加参数配置记录功能；
5、增加nvram0文件记录功能；
6、增加了偏航电机减速机选择，不同叶片，不用偏航电机减速将对应不同的偏航速
度；
7、增加了防滑桨功能的选择，默认无该功能，选择后使能该功能；
8、放开了变频器类型选择功能；
9、使用风速仪测量的原始风速进行显示及控制，并根据实际风速情况优化脱并网参
数；
10、修正了若干旧程序存在的问题；
11、优化了虚拟屏界面；
12、为了增强机组安全性能，防止由于频繁自动复位影响了对某些机组故障问题的及
时判断和处理，修改了故障自复位处理逻辑，部分故障不能自动复位，部分故障自
复位次数（连续自动复位次数）为3次，其他故障自复位逻辑不变。
附件：1.5MW Bachmann系列机组故障列表及故障自复位次数。
第 1 页共7 页
第 2 页共7 页
第 3 页共7 页
第 4 页共7 页
第 5 页共7 页
第 6 页共7 页
第7 页共7 页。

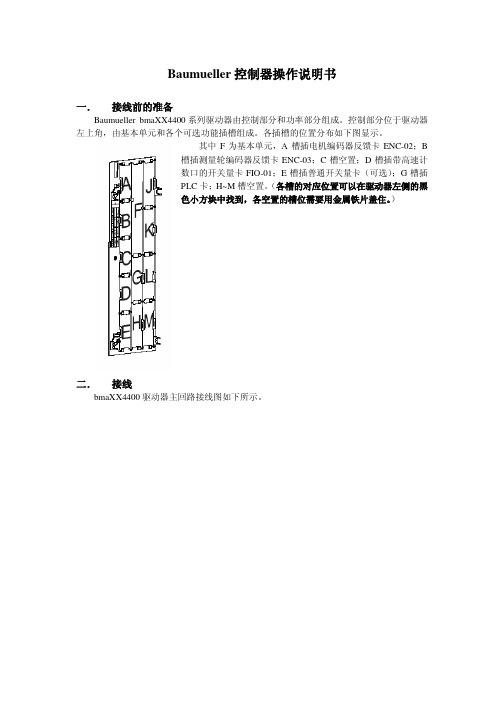

Baumueller控制器操作说明书一．接线前的准备Baumueller bmaXX4400系列驱动器由控制部分和功率部分组成。
控制部分位于驱动器左上角，由基本单元和各个可选功能插槽组成。
各插槽的位置分布如下图显示。
其中F为基本单元，A槽插电机编码器反馈卡ENC-02；B槽插测量轮编码器反馈卡ENC-03；C槽空置；D槽插带高速计数口的开关量卡FIO-01；E槽插普通开关量卡（可选）；G槽插PLC卡；H~M槽空置。
（各槽的对应位置可以在驱动器左侧的黑色小方块中找到，各空置的槽位需要用金属铁片盖住。
）二．接线bmaXX4400驱动器主回路接线图如下所示。
X102、X103用于安全继电器输出（如需要，订货时需说明）。
X100为控制回路电源输入+24V，X100-1和X100-2内部短接，X100-5和X100-6内部短接，X100-3和X100-4用于共直流母线场合，普通应用不需要接。
X36为驱动器风扇电源~220V（只在BM444X以上型号的驱动器有）。
PE、1U1、1V1、1W1为三相电输入~380V，L1为主回路电抗器（BM443X 以上型号都需要），L2为主回路滤波器。
X101-5、X101-6接电机温度传感器（KTY84）。
PE、1U2、1V2、1W2为电机三相电源线（！注意！电机三相电源相序必须一一对应）。
1C1、1D1为直流母线。
Ba+、Ba-接制动电阻（BM445X驱动器上没有Ba+端子，因1C1和Ba+内部短接，所以制动电阻接到1C1、Ba-）。
控制部分接线如下图所示。
X100接线如上所述。
X1为RS232通讯口，用于同PC连接，引脚定义如图，通讯线定义为2、3、5、7、8一一对应。
X3-3接24V GND，X3-4接Quick Stop、X3-5接Pulse Enable 信号开关（也可短接到+24V）。
电机编码器接线定义如下图所示。
ENC-02侧引脚定义：SRS50编码器侧引脚定义：测量轮编码器（增量式）接线图如下所示。
解冻间IFT操作屏使用说明1.主屏幕显示部分➢1: 程序号(5), 程序名(SALAMI80), 调用程序名(ESTUFAJE), 目前运行的子程序序号(11).➢2: 温度值(13.7),温度设定上下限范围(13.0,14.0), 湿度值(79.0), 湿度范围(72.0,80.0).➢3: 其他温度值. 如解冻间, 一般第一个是产品中心温度, 第二个是产品表面温度, 第三个是盘管内温度.➢4: 目前运行工作时间状态. 如TdF表示此子程序的最大持续时间. TmaxL表示最大工作时间, TmaxP表示最大休息时间. 左边白色框内为剩余时间, 右边为设定时间.➢5: 各子菜单名. LIST 主菜单MANUAL 可手动起动项DA TA各项数据PHASE 子程序内容.➢6: 时钟➢7: 工作状态显示.左边是工作状态的时间显示, 右边是各部件起动情况➢8: 设备启动报警显示.➢9: 网络地址操作部分➢F1,F2,F3,F4—对应正上方显示屏显示的内容.➢数字区0~9—为可选择输入数字,小数点及正负号.➢编辑区—M1,M2,M3 为快捷键，可直接启动设备的某些功能。
如一般的设定M1-手动离心风机运行，M2-排风，M3-定时排风。
此项手动运行功能也可在主页面下，按F2（MANUAL）进入。
HELP可以查看各英文缩写的具体含义。
EDIT为编辑键，在需要修改参数时，按此键进行修改。
上下左右箭头可移动光标，或者屏幕，或者数值，或者选择字母等功能。
ESC是退出键。
OK 是确认。
➢报警按钮，当有报警时会有报警声且有灯闪动。
START开机。
STOP关机。
CONT继续。
2．设定程序所有SSC控制面板设定程序的步骤都一样，现以解冻为例第一步按F1 MENU1>Programs 程序2>Alarms报警3>V ersion版本4>Configuration 设置n5>Password密码6>Maintenance维护第二步按1>Programs1>Create/Change program (创建程序)2> Read Program（读程序）3>Program Save（保存程序）4>Program list（程序列表）5>Delete program（删除程序）第三步按1>Create/Change programF1 insert 插入F2 delete 删除F3 list 列表F4 help 帮助第四步按F1 insert第五步选择插入位置，按上下键即可。
宝米勒变频器说明书————————————————————————————————作者：————————————————————————————————日期：ﻩ前言感谢您选用宝米勒高性能矢量变频器!本产品应用于三相感应电动机的变速驱动控制。
本手册详细记载了宝米勒MC2０0P系列高性能风机泵类专用变频器的安装、操作、使用等内容,请在安装、操作、使用变频器前认真阅读。
请严格按照手册中记载的安装、安全信息、注意事项、操作和使用方法等指示内容使用变频器。
请一定要在本手册中记载的各种规格范围内正确选择和使用变频器。
正确的选型、安装和使用有利于变频器长期可靠的工作。
●本手册所记载的内容有可能不经通知而变更，敬请谅解。
●请勿擅自转载本手册部分或全部内容。
●若发现本手册有误或表述不清楚的地方请随时垂询。
阅读本手册后，请妥善保管以便于日后查阅！目录第一章注意事项 ········································错误!未定义书签。
1.1开箱检查注意事项 ·········································错误!未定义书签。
