道桥制图与识图试题

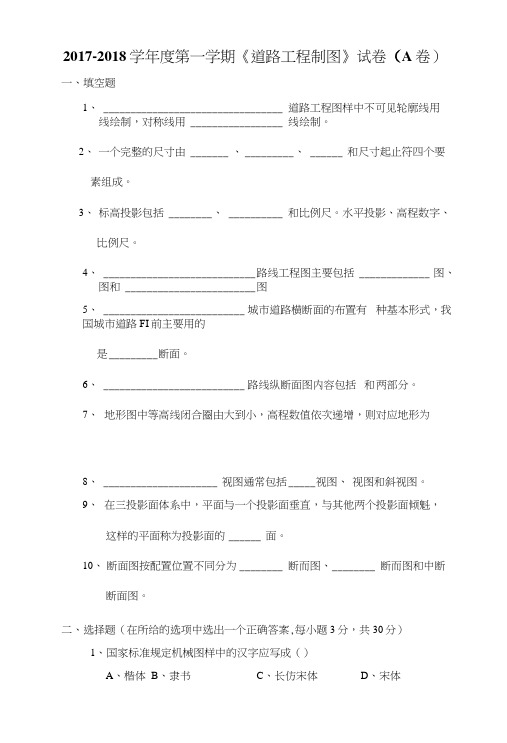

2017-2018学年度第一学期《道路工程制图》试卷（A卷）一、填空题1、 _________________________________ 道路工程图样中不可见轮廓线用线绘制，对称线用 _________________ 线绘制。

2、一个完整的尺寸由 _______ 、_________ 、 ______ 和尺寸起止符四个要素组成。

3、标高投影包括 ________ 、 __________ 和比例尺。

水平投影、高程数字、比例尺。

4、 ____________________________ 路线工程图主要包括 _____________ 图、图和 ________________________ 图5、 __________________________ 城市道路横断面的布置有种基本形式，我国城市道路FI前主要用的是_________ 断面。

6、 __________________________ 路线纵断面图内容包括和两部分。

7、地形图中等高线闭合圈由大到小，高程数值依次递增，则对应地形为8、 _____________________ 视图通常包括_____ 视图、视图和斜视图。

9、在三投影面体系中，平面与一个投影面垂直，与其他两个投影面倾魁，这样的平面称为投影面的______ 面。

10、断面图按配置位置不同分为________ 断而图、________ 断而图和中断断面图。

二、选择题（在所给的选项中选出一个正确答案,每小题3分，共30分）1、国家标准规定机械图样中的汉字应写成（）A、楷体B、隶书C、长仿宋体D、宋体A・点到V面的距离C.点到W面的距离B•点到H面的距离D.点到原点的距离2、三投影面体系屮，点的Y坐标表示（）3、正平线与V. H. W 三投影面的相对位置关系是（）A.平行于V 而B.平行于V 而并与H. W 而倾斜C.平行于V面,垂直于H 面 D.平行于V 面,垂直于W 面4、平面在H 面上的投影积聚成一条斜线，在V 面和W 面上的投影都为面积缩小的类似形，该平面是（）A.铅垂而B ・正平而C.水平而D.侧垂而5、截平面切割圆球，其截交线是（ )A.椭圆B.圆C.双曲线D.抛物线6、己知立体的主俯视图，正确的左视图是（ )7、已知立体的主俯视图，正确的左视图是（）8、止确的一组视图是（）9、正确的A-A 断面图是（）(C) (D)V（灯）c) 3(A)(b) (c) Cd)10、半剖视图中半个视图与半个剖视图的分界线应是A.波浪线B.细点画线C.粗实线D.双点画线三、按下列要求作图（每小题8分，共24分,其中第1题要求保留作图痕迹）1、已知平面内点《的一个投影，求另一投影。

《道路工程制图》题库一、选择题（每题1分）第一章制图基础1、丁字尺是用来与图板配合画水平线的，下面使用方法错误的是：（）（C）A保持尺头与图板左边贴紧B水平线应由上向下逐条画出C可用丁字尺的下边画水平线D应防止受潮、曝晒、烘烤或弯曲2、据铅芯硬度不同用H或B标明，其中H表示（）。

（A）A硬而淡B软而浓C软硬适中D硬而浓3、A1图幅的图纸外形尺寸是（）。

（C）A841×1189B840×1189C594×841D594×8404、对图中比例下面表述正确的是（）。

（D）A1：100<1：200B1：50<1：200C1：100>1：50D1：100>1：2005、图上所有尺寸数字是物体的（）大小数值，与图形选用比例（）。

（D）A缩小无关B扩大有关C实际有关D实际无关6、图纸幅面的（）可以加长，加长时图幅A0、A2、A4应为（）的整倍数，图幅A1、A3应为（）的整倍数。

（A）A长边150mm210mm B短边150mm210mmC长边210mm150mm D短边210mm150mm7、工程图一般采用三种线宽，即粗、中、细的比例规定为（）。

（B）A b：0.5b：0.35bB b：0.5b：0.25bC b：0.6b：0.25bD b：0.5b：0.30b8、标高、坡长和曲线要素均以（）为单位。

（C）A kmB cmC mD mm9、标高的符号采用（）绘制的（）三角形表示。

（D）A中实线等边B细实线等边C中实线等腰直角D细实线等腰直角10、在画底稿时，应选用（）铅笔轻轻画出。

（B）A B或HB H或2HC B或2B D2B或2H第二章投影的基本知识11、为了能在一张图纸上同时反映出三个投影图，即将三投影面体系展开，展开时规定（）不动。

（D）A投影面B H面C W面D V面12、将三投影面体系展开后，Y轴分成两部分，其中随W面旋转的用（）表示。

武汉理工大学考试试题纸（A闭卷）课程名称专业班级备注：学生不得在试题纸上答题（含填空题、选择题等客观题）道路工程制图一、选择题1、图幅短边不得加长，长边加长的长度应为210mm的整倍数的是（）A、图幅A0；B、图幅 A1；C、图幅A2；D、图幅A4；2、图纸中文字说明不宜用符号代替名称。

当表示数量时，应采用（）书写。

A、阿拉伯数字；B、带括号的阿拉伯数；C、带圆圈的阿拉伯数字；D、带下划线的阿拉伯数字；3、交通工程标志示意图标令标志的画法（）A、等边三角形采用细实线绘制，顶角向上；B、圆采用细实线绘制，圆内斜线采用粗实线绘制；C、圆采用细实线绘制；D、矩形框采用细实线绘制；4、导线、边坡线、护坡道边缘线、边沟线、切线、引出线、原有道路边线等，应采用（）表示。

A、粗实线；B、粗虚线；C、中粗线；D、细实线；5、线性尺寸与角度公差的标注，当采用极限偏标注尺寸公差时，下偏差应标注在尺寸数字的（）。

A、右上方；B、右下方；C、左上方；D、左下方；6、为考虑国际技术交流的需要，增列了第三角正投影。

第三角正投影顺序为：（）。

A、投影面→物体→观察者；B、物体→观察者→投影面；C、观察者→物体→投影面；D、观察者→投影面→物体7、会签栏的位置在图框外（）。

A、左下角；B、左上角；C、右下角；D、右上角；8、制图时常用中粗实线线宽（）。

A、1.5b；B、1b；C、0.5b；D、0.25b；9、视图名称或剖面、断面的代号均应标注在视图（）。

A、左方居中；B、右方居中；C、上方居中；D、下方居中；10、当路线坡度发生变化时，变坡点应用直径为（）中粗线圆圈表示。

A、0.5mm；B、1mm；C、1.5mm；D、2mm；二、判断题1、当虚线与虚线或虚线与实线相交接时，应留空隙。

（）2、坐标数值的计量单位应采用米，并精确至小数点后三位。

（）3、当同一张图纸中的比例完全相同时，只能在图纸中适当位置采用标尺标注。

（）4、尺寸线必须与被标注长度平行，不应超出尺寸界线，任何其它图线均不得作为尺寸线。

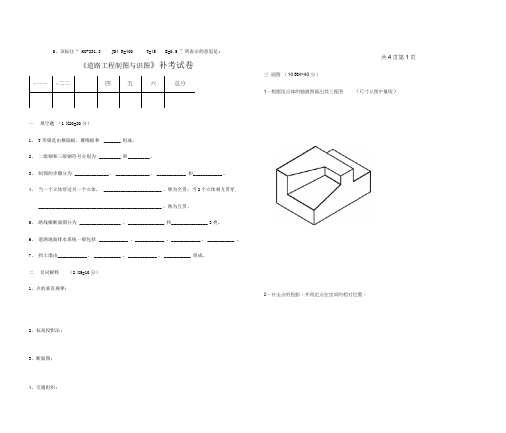

5、该标注“ KO+231.3 JD4 R=400 T=45 E=0.5 ”所表示的意思是:共4页第1页《道路工程制图与识图》补考试卷三画图（10 X4=40 分）-一一-二二四五六总分1、根据组合体的轴测图画出其三视图（尺寸从图中量取）一填空题（1 X20=20分）1、 T形梁是由横隔板、翼缘板和 _______ 组成。

2、二级钢和三级钢符号分别为_________ 和_________ 。

3、制图的步骤分为______________ 、 ______________ 、____________ 和____________ 。

4、当一个立体穿过另一个立体，________________________ ，称为全贯；当2个立体相互贯穿,___________________________________________________ ，称为互贯。

5、路线横断面图分为_________________ 、_______________ 和_______________ 3类。

6、道路地面排水系统一般包括____________ 、____________ 、____________ 、___________ 。

7、挡土墙由____________ 、 ___________ 、____________ 、___________ 组成。

二名词解释（2 X5=10分）1、点的垂直规律：2、补全点的投影，并判定点在空间的相对位置。

2、标高投影法:3、断面图:4、交通组织:3 根据给出的三面投影图，画出正等轴测图。

（保留作图痕迹）0 1fi1 1 1 1:丄! 51 1识图（15 X2=30分，作答于旁边空白处）读下面某道路横断面图，回答问题。

900 2MOO4rT * 曲'(H175.ST-Q.&XB川严.(5昭卫丁山一4 "A=S9maAw=2T=2,5mT=l..dnT-2.Sm\帖丸/ 丁-2 冲 m0167 2 *(1)图中①、②、③、④、⑤分别指的是什么？其中①、②起什么作用? (2)该道路在所表示的里程段内，施工过程中需要开挖和回填的土石方量是多少?2 读下面某道路纵断面图，回答问题。

道桥题库（含答案）一、单选题（共40题，每题1分，共40分）1.提高路表面的粗糙度,其目的是为了()A、减小滚动阻力B、减小惯性阻力C、提高动力性D、增大附着力正确答案：D2.边沟的作用是排()A、地面水B、路面与边坡水C、地下水D、山坡水正确答案：B3.按照受力特征,混凝土梁桥可分为()A、整体式简支梁、装配式简支梁和组合梁三种基本体系B、板桥、斜桥、弯桥三种基本体系C、简支梁、连续梁和悬臂梁三种基本体系D、连续刚构桥、斜腿刚构桥、门式刚构桥、T正确答案：C4.对拟验收的单位工程,总监理工程师组织验收合格后对承包单位的《工程竣工报验单》予以签认,并上报建设单位,同时提出工程质量评估报告,工程质量评估报告要由()共同签署。

A、项目经理、总监理工程师B、总监理工程师、监理单位技术负责人C、建设单位、设计单位、施工单位、监理单位D、建设单位项目负责人、项目经理、总监理工程师正确答案：B5.纸上定线时,放坡的工具是()A、卡规B、全站仪C、量角器D、手水准正确答案：A6.对于用企口缝联接的简支空心板梁桥,计算荷载位于跨中部分的荷载横向分布系数一般采用()A、刚接梁法B、铰接板梁法C、偏心压力法D、杠杆法正确答案：B7.建筑安装工程费中的材料费包括材料由来源地到()的全部费用。

A、施工现场所在地B、施工工地仓库C、施工工地仓库后出库D、施工操作地点正确答案：B8.在原材料质量不变的情况下,决定混凝土强度的主要因素是()。

A、水泥用量B、砂率C、水灰比D、单位用水量正确答案：C9.拱桥通常在相对变形(位移或转角)较大的位置处设置()A、变形缝B、沉降缝C、工作缝D、伸缩缝正确答案：D10.可作为二级公路路床填料的是()。

A、重粉质粘土B、湿粘土C、红粘土D、弱膨胀土正确答案：A11.工程勘察资质和工程设计资质分级标准按单位资历和信誉、技术力量、技术水平、技术装备及应用水平、管理水平、业务成果等六方面考核确定,其中()供资质考核备用,其余五项为硬性要求。

柳州工学院学院2022—2023学年第1学期课程考核试题考核课程道路桥梁工程识图实务（结业补考卷）考核班级班学生数印数考核方式闭卷考核时间90分钟一、桥涵识图题（共50分）图1某大桥总体布置图1、图1为某大桥总体布置图，读图回答问题：（共27分）（注：图中标高尺寸单位为米，其余尺寸均为厘米）（1）桥梁全长为：米，标准跨径为米。

（4分）（2）上部结构梁体按照静力体系分为（简支梁还是连续梁），梁体横截面形式为。

（4分）（3）桥面总宽为米，净宽为米。

（4分）（4）箱梁高度米，盖梁厚度为米。

（4分）（5）下部结构结构形式为：桥墩，桥台，基础。

（6分）（6）桥墩基础厚度为米、长度米、宽度米；墩柱高度为米（不含盖梁），直径米。

（5分）2、图2为某大桥桥墩钢筋构造图，读图回答问题。

（共23分）（1）①号钢筋作用，直径，根数，长度。

（4分）（2）②号钢筋名称，直径，如何布置。

（6分）（3）③号钢筋名称，作用，间距：。

（4分）（4）④号钢筋名称，作用，如何布置：。

（6分）（5）钢筋保护层厚度为。

（3分）图2某大桥桥墩柱钢筋构造图二、公路识图题（50分）图3某公路路线纵断面图图4某公路挡土墙设计图1、图3为某公路路线纵断面图，读图回答下列问题。

（共16分）（1）变坡点k10+190中“”表示，变坡点高程，外距m，变坡点设计高程，竖曲线起点桩号，终点桩号。

（6分）（2）变坡点K10+480的前坡长米，（选“上”或“下”）坡，坡度；后坡长米，（选“上”或“下”）坡，坡度。

（6分）（3）从“平曲线”一栏可以看出，第一个平曲线转弯。

（2分）（4）从“超高”一栏可以单出，第一个平曲线的超高横坡为，超高过渡段虚线表示（2分）2、图4为某公路挡土墙设计图，读图回答下列问题。

（14分）（1）挡土墙按结构形式与作用机理，该挡土墙为挡土墙；按支挡位置划分，该挡土墙为挡土墙；按其墙背倾斜角度划分，该挡土墙为式挡土墙。

（3分）（2）挡土墙最下一排泄水孔应比地面高cm。

道路工程识图练习题答案一、选择题1. 道路工程中，以下哪项不是路面结构层的主要组成部分？A. 路基B. 基层C. 面层D. 排水层答案：D2. 在道路工程中，通常采用哪种方法来确定道路的纵坡？A. 目测法B. 水准仪测量法C. 直接测量法D. 计算法答案：B3. 道路工程中，横断面图主要用来表示什么？A. 道路的平面位置B. 道路的纵坡C. 道路的宽度和高度D. 道路的排水系统答案：C二、判断题1. 道路工程中的路基是道路的基础，其稳定性对道路的使用寿命至关重要。

（对）2. 道路工程中的排水系统设计可以忽略不计。

（错）3. 道路工程中，面层是直接承受车辆荷载的层，因此需要有良好的耐磨性。

（对）三、简答题1. 简述道路工程中路基的施工要点。

答：路基施工要点包括：确保地基承载力满足要求，合理选择路基材料，保证路基的密实度和稳定性，以及做好排水措施防止水害。

2. 描述道路工程中横断面图的作用。

答：横断面图主要用于展示道路的宽度、高度以及横坡等信息，是设计和施工中确定道路结构尺寸的重要依据。

四、计算题1. 已知某道路设计纵坡为3%，求在100米长度内，道路的高差是多少？答：纵坡3%表示每100米长度内高差为3米，因此100米长度内的高差为3米。

2. 若某道路设计宽度为20米，要求路基宽度比路面宽度每侧多出0.5米，求路基的总宽度。

答：路基宽度为路面宽度每侧多出0.5米，因此路基总宽度为20米 + 0.5米 + 0.5米 = 21米。

五、绘图题1. 根据题目描述，绘制一幅简单的道路横断面图，要求包括路基、基层和面层。

答：（此处应为绘图部分，由于文本限制，无法提供实际图形，但应包括路基、基层和面层的分层表示，以及相应的尺寸标注。

）六、案例分析题1. 某城市主干道路工程，设计速度为60km/h，路面宽度为15米，请根据这些信息分析该道路可能采用的路面结构类型，并说明理由。

答：考虑到设计速度和路面宽度，该城市主干道可能采用沥青混凝土路面结构，因为沥青路面具有良好的行车舒适性和较高的承载能力，适合高速度和重载交通的需求。

《道路工程制图》试题（一）一、选择题。

（每小题1分，共10分）1.图幅中的图框线应该用（）绘制。

A.粗实线B.中实线C.细实线D.虚线2.路线工程图中的里桩之间的标记以（）为单位。

A. 毫米B. 厘米C. 分米D. 米3.投影面的平行线有（）种。

A.一种B.两种C.三种D.四种4.尺寸标注要素有（）个。

A. 四个B.三个C. 两个D. 一个5.水准点的代号（）。

A. 是BB. 是ZHC. 是BMD. 是YH6.道路路基的横断面图在绘图时应按（）排序。

A. 填方量的大小B. 百米桩顺序C. 挖方量的大小D. 里桩号位置7.工程中常用的钢筋分类为（）种。

A. 五种B.四种C. 三种D.两种8.剖面图中的剖切符号用（）绘制。

A. 粗实线B. 中实线C. 细实线D. 虚线9.标注尺寸时，尺寸数字的大小一般应选（）。

A. 3.5号字B. 5号字C. 7号字D. 10号字10.绘制投影图的规律是（）。

A. 长对正B. 宽相等C. 高平齐D. 长对正、高平齐、宽相等二、完成下列各题。

（每小题5分，共10分）1. 作正垂面ABCD,该平面为正方形，边长为30mm，平面向右上方倾斜30°，完成该平面的三面投影。

a'a2.过点D作水平线与已知平面平行。

a'c 'd 'e 'acde三、求作下列立体的截交线。

（每小题6分，共12分） 1. 求作切割三棱柱的H 、W 面投影。

2.求作开槽圆锥表面截交线的H 、W 面投影。

（一题） 二题四、根据立体图绘制其三面投影图，并按1：1标注尺寸， （具体数值从图中量取）。

（18分） 五、求同坡屋面的三面投影。

（10分）四题五题六、作形体的正等测轴测图。

（6分）七、作剖面图。

（第一小题8分，第二小题6分，共14分）1. 将正面投影改画为半剖面图，并加标注。

2.作出形体的全剖面图。

1题2题八、应用标高投影作图。

（每小题5分，共10分）1. 求直线与地形面的交点。

桥梁施工图识图测试（100分）1、姓名【填空题】________________________2、施工图纸综述中哪项主要涉及到施工相关技术标准和设计规范？【单选题】（10分）A.设计依据B.结构设计C.技术标准D.施工方法及施工注意事项正确答案: C3、桥梁一般由以下哪几个部分组成？【单选题】（10分）A.上部结构、下部结构、照明设备、支座B.上部结构、下部结构、垫石、附属结构C.梁、墩、台、锥坡D.上部结构、下部结构、支座、附属结构正确答案: D4、梁式桥的标准跨径是指？【单选题】（10分）A.相邻两个桥墩（台）之间的净距B.相邻两个支座中心之间的距离C.相邻两个桥墩中线之间的距离D.梁的长度正确答案: C5、施工过程中混凝土的抗腐蚀能力选取按照施工图纸中哪部分内容？【单选题】（10分）A.设计依据B.桥梁耐久性设计要求C.技术标准D.主要材料及新技术、新工艺的采用情况正确答案: B6、图中G为桥梁结构中什么结构？【单选题】（10分）A.桥墩B.承台C.桩基础D.桥台正确答案: B7、施工图识图按层次看图顺序主要为？【单选题】（10分）A.浏览、设计说明、按施工顺序看构造图、核对工程量B.设计说明、按施工顺序看构造图、浏览桥梁概况、核对工程量C.任务依据、设计依据、结构设计、技术标准D.设计说明、施工方法、结构设计、核对工程量正确答案: A8、施工图纸识图中基础部分主要看哪几项？【多选题】（10分）A.位置B.标高C.尺寸D.混凝土等级E.配筋正确答案: ABCDE9、施工图纸识图中上部结构主要看哪几项？【多选题】（10分）A.尺寸B.混凝土等级C.配筋D.位置E.张拉要求正确答案: ABC10、从图中可以看出桥梁的纵坡为2.0% 【单选题】（10分）A.是B.否正确答案: B11、施工图纸中里程桩号一般都是以米为单位【单选题】（10分）A.是B.否正确答案: A。
