建筑电气施工图识图方法（I）一、电气施工图的特点1.建筑电气工程图大多是采用统一的图形符号并加注文字符号绘制而成的；2.电气线路都必须构成闭合回路；3.线路中的各种设备、元件都是通过导线连接成为一个整体的；4.在进行建筑电气工程图识读时应阅读相应的土建工程图及其他安装工程图，以了解相互间的配合关系；5.建筑电气工程图对于设备的安装方法、质量要求以及使用维修方面的技术要求等往往不能完全反映出来，所以在阅读图纸时有关安装方法、技术要求等问题，要参照相关图集和规范。

二、电气施工图的组成1.图纸目录与设计说明包括图纸内容、数量、工程概况、设计依据以及图中未能表达清楚的各有关事项。

如供电电源的来源、供电方式、电压等级、线路敷设方式、防雷接地、设备安装高度及安装方式、工程主要技术数据、施工注意事项等。

2.主要材料设备表包括工程中所使用的各种设备和材料的名称、型号、规格、数量等，它是编制购置设备、材料计划的重要依据之一。

3.系统图如变配电工程的供配电系统图、照明工程的照明系统图、电缆电视系统图等。

系统图反映了系统的基本组成、主要电气设备、元件之间的连接情况以及它们的规格、型号、参数等。

4.平面布置图平面布置图是电气施工图中的重要图纸之一，如变、配电所电气设备安装平面图、照明平面图、防雷接地平面图等，用来表示电气设备的编号、名称、型号及安装位置、线路的起始点、敷设部位、敷设方式及所用导线型号、规格、根数、管径大小等。

通过阅读系统图，了解系统基本组成之后，就可以依据平面图编制工程预算和施工方案，然后组织施工。

5.控制原理图包括系统中各所用电气设备的电气控制原理，用以指导电气设备的安装和控制系统的调试运行工作。

6.安装接线图包括电气设备的布置与接线，应与控制原理图对照阅读，进行系统的配线和调校。

7.安装大样图（详图）安装大样图是详细表示电气设备安装方法的图纸，对安装部件的各部位注有具体图形和详细尺寸，是进行安装施工和编制工程材料计划时的重要参考。

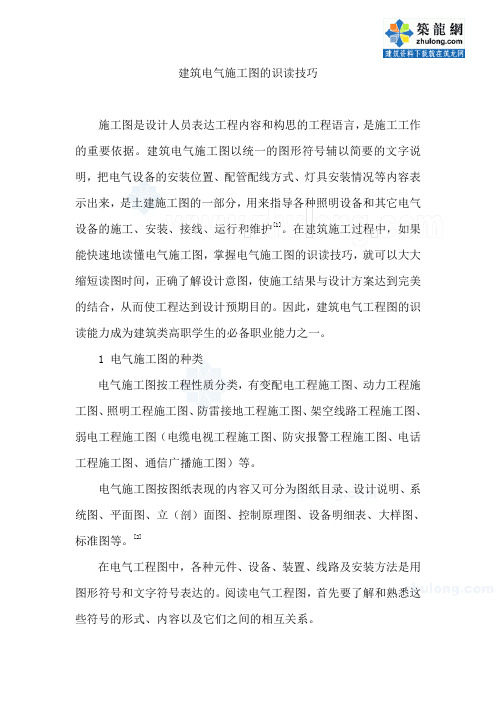

建筑电气施工图的识读技巧施工图是设计人员表达工程内容和构思的工程语言，是施工工作的重要依据。

建筑电气施工图以统一的图形符号辅以简要的文字说明，把电气设备的安装位置、配管配线方式、灯具安装情况等内容表示出来，是土建施工图的一部分，用来指导各种照明设备和其它电气设备的施工、安装、接线、运行和维护[1]。

在建筑施工过程中，如果能快速地读懂电气施工图，掌握电气施工图的识读技巧，就可以大大缩短读图时间，正确了解设计意图，使施工结果与设计方案达到完美的结合，从而使工程达到设计预期目的。

因此，建筑电气工程图的识读能力成为建筑类高职学生的必备职业能力之一。

1 电气施工图的种类电气施工图按工程性质分类，有变配电工程施工图、动力工程施工图、照明工程施工图、防雷接地工程施工图、架空线路工程施工图、弱电工程施工图（电缆电视工程施工图、防灾报警工程施工图、电话工程施工图、通信广播施工图）等。

电气施工图按图纸表现的内容又可分为图纸目录、设计说明、系统图、平面图、立（剖）面图、控制原理图、设备明细表、大样图、标准图等。

[2]在电气工程图中，各种元件、设备、装置、线路及安装方法是用图形符号和文字符号表达的。

阅读电气工程图，首先要了解和熟悉这些符号的形式、内容以及它们之间的相互关系。

2.1熟悉电气图例符号，弄清图例、符号所代表的内容。

常用的电气工程图例及文字符号可参见国家颁布的《电气图形符号标准》。

2.2针对一套电气施工图，一般应先按以下顺序阅读，然后再对某部分内容进行重点识读。

2.2.1看标题栏及图纸目录了解工程名称、项目内容、设计日期及图纸内容、数量等。

2.2.2看设计说明了解工程概况、设计依据等，了解图纸中未能表达清楚的各有关事项。

2.2.3看设备材料表了解工程中所使用的设备、材料的型号、规格和数量。

2.2.4看系统图了解系统基本组成，主要电气设备、元件之间的连接关系以及它们的规格、型号、参数等，掌握该系统的组成概况。

2.2.5看平面布置图如照明平面图、防雷接地平面图等。

电气工程施工图纸识图顺序识图是电气工程施工中十分重要的一环，只有对施工图纸有充分的理解和掌握，才能保证施工的质量和进度。

下面将针对电气工程施工图纸的识图顺序进行详细的介绍。

一、阅读图纸纵览全局在进行电气工程施工图纸识图时，首先要对整个图纸进行纵览，了解电气设备的布局、配电线路的走向、控制系统的布局等整体情况。

这样可以帮助施工人员对整个工程有个整体的把握，有助于分析图纸中的各个部分之间的联系和关联，为后续的详细分析做好准备。

二、分析电气设备布置图电气设备布置图是电气工程施工图纸中的重要部分，包括主配电室、分配电室、动力中心、控制中心等设备的布置情况。

在进行识图时，要注意分析各个设备之间的间距和连线走向，确保设备安装的合理性和便捷性，以便后续的设备安装施工。

三、分析配电线路图配电线路图是电气工程施工图纸中的另一个重要部分，包括电缆线路图和电气设备之间的连接线路图。

在进行识图时，要仔细分析线路的走向、截面和终端设备的连接方式，确保线路连接的准确性和可靠性。

同时，要注意线路的走向和终端设备的位置，便于后续的线路敷设和连接。

四、分析电气控制系统图电气控制系统图是电气工程施工图纸中的另一个重要部分，包括控制柜、控制按钮、接触器等控制设备的布局和连接方式。

在进行识图时，要注意分析各个控制元件之间的逻辑关系和连接方式，确保控制系统的正常运行和可靠性。

同时，要注意控制设备的位置和接线方式，以便后续的控制系统的调试和运行。

五、分析其他相关图纸除了上述几种主要的图纸外，电气工程施工图纸中还包括一些其他相关的图纸，如接地系统图、雷电防护系统图等。

在进行识图时，要注意分析这些相关图纸的内容和要求，确保施工的全面性和完整性。

总的来说，电气工程施工图纸的识图是电气工程施工的重要环节，只有对图纸有充分的理解和掌握，才能保证施工的质量和进度。

施工人员在进行识图时要认真仔细地分析每个部分的内容和要求，确保施工的安全、高效进行。

希望以上内容对电气工程施工图纸的识图有所帮助。

建筑电气施工图识读房屋构造与工程图识读精品课程电子课件情境五：设备施工图识读子情境三：建筑电气施工图识读一、建筑电气工程图识读基本知识建筑电气工程图是电气图的重要组成部分，是建筑电气工程进行造价和施工的依据。

这就要求造价和施工人员必须能识读电气工程图。

不但要掌握电气图的基本知识，而且要掌握建筑电气工程图的特点及一般阅读程序。

一）电气图的表达形式要确定电气图采用何种表达形式，应根据图样的使用场合和表达的对象。

《电气制图》(GB6988)规定，电气图的表达形式分为四种：1．图图是用图示法的各种表达形式的统称。

图也可定义为用图的形式来表示信息的一种技术文件。

根据定义，图的概念是广泛的。

它不仅指用投影法绘制的图(如各种机械图)，也包括用图形符号绘制的图(如各种简图)以及用其他图示法绘制的图(如各种表图)等。

2．简图简图是用图形符号、带注释的围框或简化外形表示系统或设备中各组成部分之间相互关系及其连接关系的一种图。

在不致引起混淆时，简图可简称为图。

简图是电气图的主要表达形式。

电气图中的大多数图种，如下面将要定义的系统图、电路图、逻辑图和接线图等都属于简图。

“简图”是一技术术语，切不可从字义上去理解为简单的图。

应用这一术语的目的，是为了把这种图与其他的图相区别。

再者，我国有些部门曾经把这种图称为“略图”。

为了与其他国家标准如《机械制图机构运动简图符号》(GBu60一84)的术语协调一致，故采用了“简图”而不用“略图”。

3．表图表图是表示两个或两个以上变量之间关系的一种图。

在不致引起混淆时，表图也可简称为图。

表图所表示的内容和方法都不同于简图。

经常碰到的各种曲线图、时序图等都属于表图之列。

之所以用“表图”，而不用通行的“图表”，是因为这种表达形式主要是图而不是表。

国家标准把表图作为电气图的表达形式之一，也是为了与国际标准取得一致。

4.表格表格是把数据按纵横排列的一种表达形式。

用以说明系统、成套装置或设备中各组成部分的相互关系或连接关系，或者用以提供工作参数等。

建筑电气施工图识读在建筑电气工程中，施工图是一份非常重要的文档，它不仅包含着工程项目的详细设计、施工、监理和验收的各种要求和规范，而且也是施工人员和监理人员进行实际操作的指南，因此对施工图的正确识读尤为重要。

本文将从建筑电气施工图的视图、符号法规及主要设备介绍三个方面介绍建筑电气施工图的识读方法。

一、视图1. 平面图建筑电气施工图中的平面图常为俯视图，是指将建筑物垂直于地面的剖面（俯视图）画在水平面上的图。

视图通常用实线表示。

建筑电气平面图包括插座、灯具、电气开关、开关插座板、排插等。

在平面图上，可以看到电器设备的平面布局，及其与墙体、柱子、门窗、机房等配套的布置关系。

从平面图中可以看出电气设备在不同位置的布置，以及贯穿每个电器设备的电源、补偿线等。

2. 立面图建筑电气施工图中立面图通常画在水平剖面的一侧，是指建筑物其中一面或一截画在垂直平面上的图。

立面图常用虚线表示。

电气设备中的立面图包括墙上开关、电源插座、强电箱等。

在立面图上可以看到不同楼层、不同房间各种设备的立面布局。

一般而言，水平默认为正东方向。

在立面图中也可以看到不同设备布置高度不同，以及电器设备所需的详细信息。

3. 剖面图建筑电气工程的剖面图是指将建筑物沿着竖直方向做横剖面，然后将剖面的图画成的图。

剖面图通常用虚线表示。

电气剖面图主要包括各种线路、各种仪表箱、吊柜、各种预留口等。

二、符号法规1. 线路符号建筑电气线路符号一般用实线细线、虚线和点划线表示。

其中：实线表示电源线和负载线；虚线表示控制线；点划线表示连通线（一般用在多项连通中，表示多条连通线的内容相同）。

具体的电线符号表示如下：•直线表示电源线。

•直角符号表示弯曲。

•单红和单绿表示两根单线路。

•多根红和多根绿表示多根线路组成的一组带电缆。

•宽灰线表示接地线。

2. 设备符号建筑电气设备符号也是需要掌握的，主要包括以下几个方面：•各种灯具：电气施工图中的灯具，包括顶灯、壁灯、射灯、户外照明灯等。
