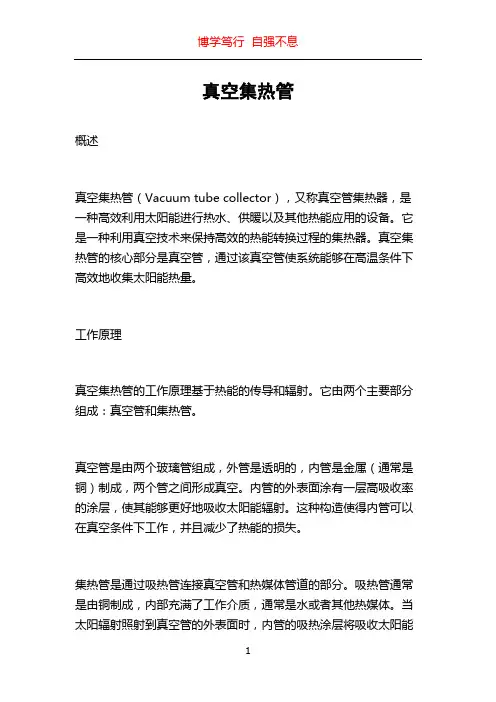

全玻璃真空集热管性能信息来源：中国新能源网发布时间：2008-03-11字号：小中大关键字：真空集热管全玻璃真空太阳真空集热管（以下简称真空集热管）是当前我国太阳能光热领域产量最大，使用最广，节能效果最突出的太阳能热水系统的核心基础元件。
它的性能好坏，直接关系到热水器的热性能。
目前，国内生产真空集热管的厂家与品牌众多，技术水平参差不齐，价格高低悬殊，宣传口径也很不一致。
那么，怎样判断真空集热管的性能好坏呢？国家质量监督检验检疫总局与国家标准化管理委员在2005年5月25日联合发布了新的国家标准《全玻璃真空太阳真空集热管》（GB/T17049－2005）。
新标准自2005年11月1日开始实施，从而取代了1997年发布，已经实施达8年之久的旧标准（GB/T17049－1997）。
因此，我们判断真空集热管的性能优劣，只能以新发布的国家标准为依据。

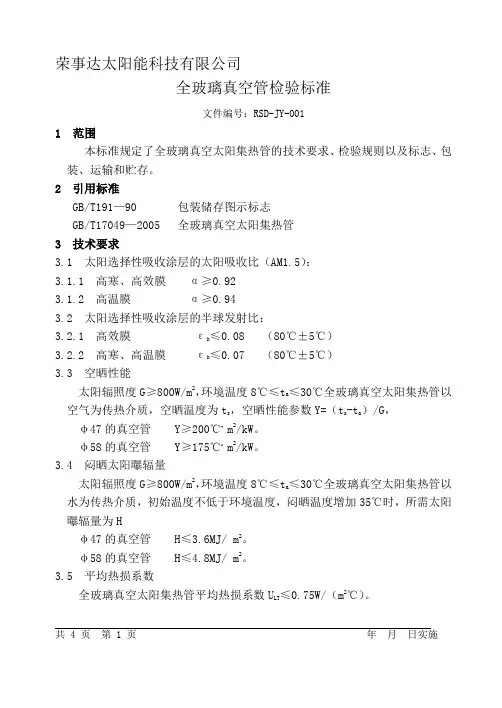

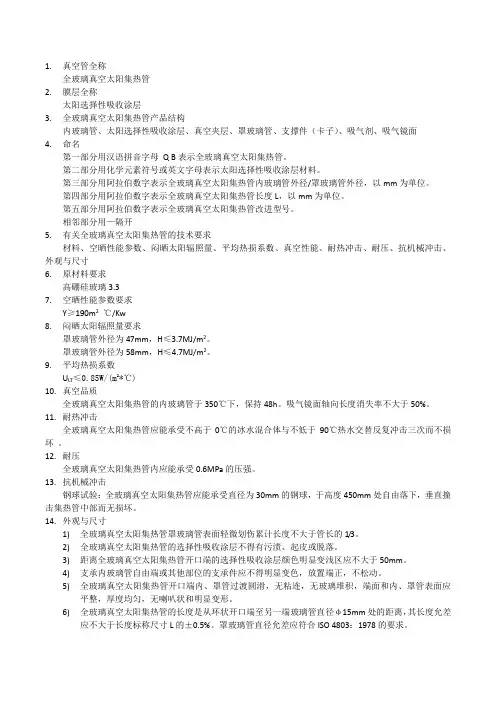

新旧标准相比，主要技术内容变化有：——提高了真空集热管及其材料的光热性能指标——增加了罩玻璃管直径为58mm的真空集热管的技术规定——增加了真空集热管的真空品质检测——增加采用钢球进行机械冲击试验新国标中有关材料性能的规定（见附表一、附表二）1.太阳透射比新国标中规定的玻璃管材料的太阳透射比τ≥0.89（AM1.5）。
这是针对名为“硼硅玻璃3.3”的一种高硼硅玻璃材料的理化性能指标。
“硼硅玻璃3.3”的平均线热膨胀系数α（20℃～300℃）=（3.3±0.1）×10-6K-1。
我们习惯把它称为“硼硅玻璃3.3”。
用“硼硅玻璃3.3”制作的玻璃管，其太阳透射比τ≥0.89（AM1.5）。
“AM1.5”即大气质量为1.5。
所有制作真空集热管的厂家，都会说自己使用的原材料是“硼硅玻璃3.3”。
但是，如果制作真空集热管的玻璃不是“硼硅玻璃3.3”，或是其含有过多的其他元素（如铁），玻璃颜色就会带有其他颜色（如绿色）。
这样的玻璃材料制作出的真空集热管，太阳透射比会大大低于0.89（AM1.5），因而严重影响真空集热管的热性能。
2.太阳吸收比与半球发射比太阳吸收比与半球发射比是对太阳选择性吸收涂层的技术要求。
新国标规定：吸收涂层的太阳吸收比α≥0.86（AM1.5），与旧国标相同。
半球发射比εh≤0.080(80℃±5℃)，比旧国标（0.09）降低了0.01；对于真空集热管来说，既要有较高的太阳吸收比，还要有很低的发射比，真空集热管的热效率才会得以提高。
因此，这是两个极为重要的参数。
目前，我国制作真空集热管普遍采用的仍然是多层铝-氮/铝太阳选择性吸收涂层制造技术。
这一技术是清华大学殷志强教授和他的同事们于1984年发明，1985年申报国家专利，1987年获得批准的（专利号：zl851001424）。
这一技术的基本原理是在镀膜机内，设置单圆柱铝靶的磁控溅射系统。
镀膜机内一次装载数十只作为真空集热管内管的玻璃管，在“行星”机构传动下，玻璃管做公转与自转。
立式圆柱铝靶在中心位置，在氩气中非反应溅射沉积铝底层，再注入流量可控的氮气，制备多层铝─氮复合薄膜材料作为吸收层。
这一被称为渐变铝-氮/铝太阳选择性吸收涂层的制造技术，其太阳吸收比可达0.93，发射比约0.05（80℃）。
这是世界上第一次只采用一种金属材料，既制备金属底层又制备复合薄膜材料的选择性吸收涂层。
清华阳光公司利用此项技术生产的晒乐牌紫金系列真空集热管，经国家轻工业玻璃产品质量监督检测中心检测，其太阳吸收比α=0.95（AM1.5）；半球发射比εh=0.050（80℃±5℃）。
殷志强教授发明的渐变铝-氮/铝太阳选择性吸收涂层的制造技术所需的真空设备比较简单，工艺控制更为方便，容易在大面积上获得均匀一致的选择性吸收涂层。
因此，这一研究成果迅速推动了我国太阳能光热利用的发展，同时受到国内外的广泛关注，获得了较高的评价。
2005年，殷志强教授在世界太阳能大会上荣获“维克斯实业成就奖”和中国发明协会颁发的“发明创业奖”特等奖，并被授予“当代发明家”荣誉称号。
目前，国内还出现了使用铝、不锈钢、铜三靶镀膜的技术。
这种镀膜技术生产的真空管被称为干涉型吸收涂层，它虽然有可能生产出比渐变型选择性吸收涂层更高的太阳吸收比和更低的发射比，但由于设备结构复杂，阴极材料利用率低，性能与渐变膜又无太大提高，在实际应用中并未普及。
仅有一些厂家利用此项技术，制作了少量的真空集热管，价格也很昂贵。
因此，其宣传效果远远大于实际的使用效果。
市场上，一些经销商提出的所谓干涉型膜淘汰渐变型膜工艺，纯属无稽之谈。
实际上，渐变铝-氮/铝太阳选择性吸收涂层的层与层之间，同样存在着干涉，原理上是相同的，只是强调点不一致而已。
3.真空集热管材料性能文字表述部分（参见附表二）附表二中列出了新旧国标有关玻璃管材料性能的抗机械冲击和结石、节瘤的规定与对比。
值得指出的是旧国标中关于抗机械冲击用“应在径向尺寸不大于25mm的冰雹袭击下无损坏”的描述，被更加科学，更加准确的“应承受直径30mm的钢球，于高度450mm处自由落下，垂直撞击真空集热管中部而无损坏”所取代。
这实际上是对玻璃管的强度提出了更高的要求。
一些真空集热管厂家为了降低成本和售价，以较薄的玻璃原材料制作真空集热管，虽然每吨真空集热管能多出几十只真空集热管，但却是以牺牲真空集热管强度为代价的。
生产厂家应当明确，如果不能“承受直径30mm的钢球，于高度450mm处自由落下，垂直撞击真空集热管中部而无损坏”。
这样的真空集热管，实际上是不合格的。
另一方面，个别厂家把真空集热管的外表做得很漂亮，镀膜颜色瓦蓝、釉亮（实际上，这种真空集热管的镀膜层数少、膜层薄，镀膜时间短，真空度很低），实测结果，其太阳吸收比远未达到国标的要求。
这样的真空集热管市场售价很低，但绝不能采用，因为他们的热效率很低。
相反，一些著名厂家更加注重的是真空集热管的内在性能。
他们在真空镀膜工艺规范上毫不含糊，生产出的真空集热管，作对比实验时，管内热水的温度往往高出对比管3～4℃。
谈到镀膜的颜色，一般来说，渐变铝-氮/铝太阳选择性吸收涂层的颜色是蓝色偏黑。
但也有时镀膜的颜色不甚一致。
人们可能就此怀疑真空集热管的质量是否出现问题。
其实，这是一种误觉。
真空集热管的颜色与热性能没有一一对应的关系。
太阳能光谱范围在0.35～2.5μm，这是一个相当宽的波长范围。
在这么宽的波长范围内，人们肉眼能看到的可见光谱的波长只有0.4<λ<0.7μm，这是太阳光谱中很窄的一端。
在生产中，往往使用分光光度计来调试镀膜机。
由于每台镀膜机的性能参数不同，膜色是有可能出现些许偏差的，这并不影响真空集热管的集热效率。
新国标中有关热性能的参数（见附表三）1.空晒性能参数定义：空晒温度与环境温度之差与太阳辐照度的比值。
本参数表示在特定的日照强度（太阳辐照度G≥800W/m2，并在15分钟内，太阳辐照度变化不大于±30W/m2）和特定的环境温度（8℃≤Ta≤30℃）下，真空集热管内不充水空晒，即以空气为传热工质，在规定的时间（每隔5分钟记录一次，共记录4次，取平均值）内，温度的升高与辐照量的比值。
公式：空晒性能Y=(Ts-Ta)/G；国标GB/T17049－2005规定：Y≥190m2℃/kW。
空晒性能参数在一定程度上表示集热性能的高低。
空晒性能参数Y 值大于或等于190m2℃/kW，方为合格，Y值越大越好。
现在市场上有些品牌的真空集热管吹嘘自己“空晒温度不低于400℃”。
这种连标称单位都不正确的参数，只能说明这个数值可能没有经过正规检测单位的科学测量，或是根本就不明白空晒性能参数Y的实际含义。
因为，即使采用CPC聚光器空晒时，真空集热管内温度也达不到400℃。
2.闷晒太阳辐照量定义：充满真空集热管的水的温度升高一定温度范围所需的太阳辐照量。
新国标规定：罩玻璃管外经为47mm，太阳辐照度G≥800W/m2,环境温度8℃≤Ta≤30℃,真空集热管以水为传热工质，初始温度不低于环境温度，闷晒至水温升高35℃所需的太阳辐照量H≤3.7MJ/m2。
罩玻璃管外经为58mm，太阳辐照度G≥800W/m2,环境温度8℃≤Ta≤30℃,真空集热管以水为传热工质，初始温度不低于环境温度，闷晒至水温升高35℃所需的太阳辐照量H≤4.7MJ/m2。
本参数的测量是在特定的太阳辐照度G≥800W/m2，并在15分钟内，太阳辐照度变化不大于±30W/m2下，真空集热管内充满水，当真空集热管内水温从低于环境温度的条件下开始逐步升温，并在达到环境温度时开始测量。
当真空集热管内水温升高35℃时，其所需的太阳辐照量为该测量管的H值。
也就是说，H值所表示的是该真空集热管内水温升高35℃所需的太阳辐照量。
当然，所需的太阳辐照量越少越好。
因此，在某种意义上说，H值表示的就是与真空集热管的集热效能有关的参数，H值越低，集热效能就越好。
我们的研究证明，闷晒太阳辐照量H值的高低，主要由真空集热管内的太阳选择性吸收涂层，即所镀膜系对太阳能的吸收性能决定。
目前国内真空集热管的制作技术中，有清华大学殷志强教授发明的Al-N/Al太阳选择性吸收涂层（单靶渐变膜），和用铝、铜、不锈钢三靶镀膜技术制造的三靶干涉膜。
不管用单靶，还是三靶，表征真空集热管集热效率的检测参数，只能是国标规定的闷晒太阳辐照量H值。
目前，国内广泛使用的仍然是Al-N/Al太阳选择性吸收涂层（单靶多层膜）。
单靶渐变膜工艺，经过20多年的改进与提高，已经臻于成熟。
其所制作出的Al-N/Al太阳选择性吸收涂层的闷晒太阳辐照量H值，完全达到并优于新国标规定的H值标准，甚至高于一些假冒伪劣的三靶干涉膜。
三靶干涉膜工艺由于制作成本高，目前市场上并未大量推广使用。
一些厂家也仅仅是利用来作宣传，真正大量使用的仍然是殷志强教授发明的Al-N/Al太阳选择性吸收涂层（单靶多层膜）。
2003年底，殷志强教授团队研发成功单靶紫金涂层，其太阳吸收比高达0.95。
在太阳能生活用热领域，采用单铝阴极溅射工艺是性能价格比最好的。
单靶可以与三靶有同样的效果，但是成本低得多。
用户们可以采用国标规定的作法对不同厂家的产品作闷晒对比试验。
将对比管充满水，管内放置温度测试头，看一看相同时间内的温升，便可检验出真空集热管的集热性能。
无论是单靶多层膜，三靶干涉膜，还是其他什么管，都将在这样的测试中显露他们的本色。
3.平均热损系数定义：在无太阳辐照的条件下，真空集热管充满的热水平均温度与平均环境温度每相差1℃时，经吸热体单位表面积散失的热流量。
新国标规定：真空集热管的平均热损系数ULT≤0.85W/(m2.℃)从附表三中可以看到，新国标比旧国标：“ULT≤0.90W/(m2.℃)”低了0.05W/(m2.℃) 平均热损系数的测量比较复杂。
