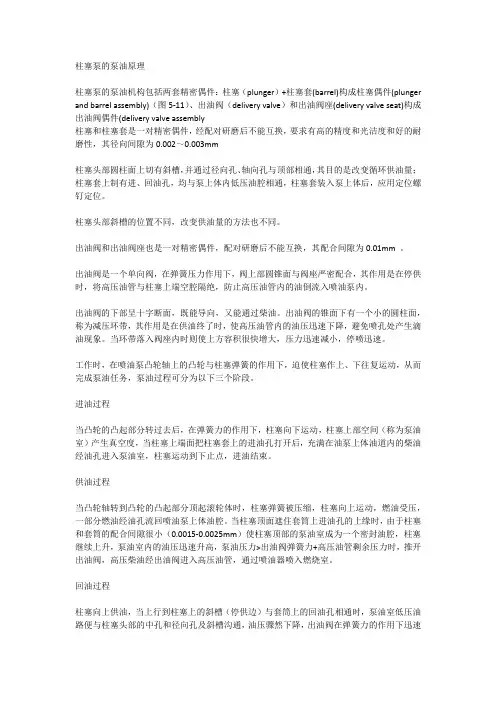

柱塞泵的泵油原理柱塞泵的泵油机构包括两套精密偶件：柱塞（plunger）+柱塞套(barrel)构成柱塞偶件(plunger and barrel assembly)（图5-11）、出油阀（delivery valve）和出油阀座(delivery valve seat)构成出油阀偶件(delivery valve assembly柱塞和柱塞套是一对精密偶件，经配对研磨后不能互换，要求有高的精度和光洁度和好的耐磨性，其径向间隙为0.002～0.003mm柱塞头部圆柱面上切有斜槽，并通过径向孔、轴向孔与顶部相通，其目的是改变循环供油量；柱塞套上制有进、回油孔，均与泵上体内低压油腔相通，柱塞套装入泵上体后，应用定位螺钉定位。
柱塞头部斜槽的位置不同，改变供油量的方法也不同。
出油阀和出油阀座也是一对精密偶件，配对研磨后不能互换，其配合间隙为0.01mm 。
出油阀是一个单向阀，在弹簧压力作用下，阀上部圆锥面与阀座严密配合，其作用是在停供时，将高压油管与柱塞上端空腔隔绝，防止高压油管内的油倒流入喷油泵内。
出油阀的下部呈十字断面，既能导向，又能通过柴油。
出油阀的锥面下有一个小的圆柱面，称为减压环带，其作用是在供油终了时，使高压油管内的油压迅速下降，避免喷孔处产生滴油现象。
当环带落入阀座内时则使上方容积很快增大，压力迅速减小，停喷迅速。
工作时，在喷油泵凸轮轴上的凸轮与柱塞弹簧的作用下，迫使柱塞作上、下往复运动，从而完成泵油任务，泵油过程可分为以下三个阶段。
进油过程当凸轮的凸起部分转过去后，在弹簧力的作用下，柱塞向下运动，柱塞上部空间（称为泵油室）产生真空度，当柱塞上端面把柱塞套上的进油孔打开后，充满在油泵上体油道内的柴油经油孔进入泵油室，柱塞运动到下止点，进油结束。
供油过程当凸轮轴转到凸轮的凸起部分顶起滚轮体时，柱塞弹簧被压缩，柱塞向上运动，燃油受压，一部分燃油经油孔流回喷油泵上体油腔。
当柱塞顶面遮住套筒上进油孔的上缘时，由于柱塞和套筒的配合间隙很小（0.0015-0.0025mm）使柱塞顶部的泵油室成为一个密封油腔，柱塞继续上升，泵油室内的油压迅速升高，泵油压力>出油阀弹簧力+高压油管剩余压力时，推开出油阀，高压柴油经出油阀进入高压油管，通过喷油器喷入燃烧室。

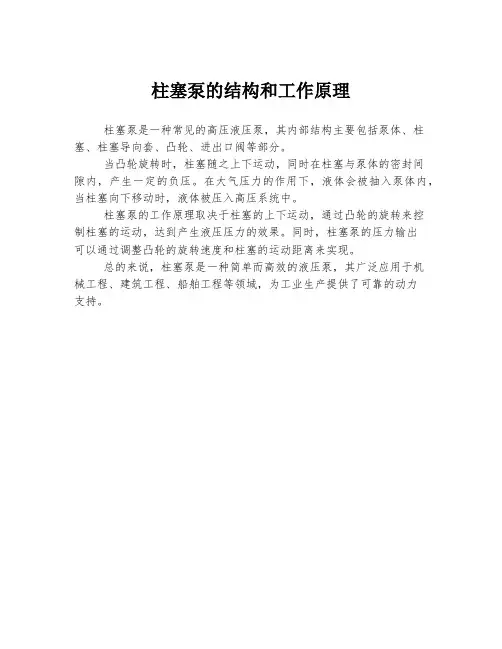

柱塞泵的结构和工作原理
柱塞泵是一种常见的高压液压泵，其内部结构主要包括泵体、柱塞、柱塞导向套、凸轮、进出口阀等部分。
当凸轮旋转时，柱塞随之上下运动，同时在柱塞与泵体的密封间
隙内，产生一定的负压。
在大气压力的作用下，液体会被抽入泵体内，当柱塞向下移动时，液体被压入高压系统中。
柱塞泵的工作原理取决于柱塞的上下运动，通过凸轮的旋转来控
制柱塞的运动，达到产生液压压力的效果。
同时，柱塞泵的压力输出
可以通过调整凸轮的旋转速度和柱塞的运动距离来实现。
总的来说，柱塞泵是一种简单而高效的液压泵，其广泛应用于机
械工程、建筑工程、船舶工程等领域，为工业生产提供了可靠的动力
支持。
柱塞式喷油泵的结构组成
柱塞式喷油泵的结构组成通常包括以下部分：
1. 泵体：泵体是喷油泵的主要外壳，通常采用铸铁或铝合金材料制成。
泵体内部有泵腔，用于容纳柱塞和压油凸轮。
2. 柱塞：柱塞是喷油泵的核心部件，通常由铸铁或钢制成。
柱塞安装在泵腔内，与泵腔壁紧密配合，可实现高压油液的密封和压缩。
3. 压油凸轮：压油凸轮是柱塞式喷油泵的工作机构之一，通常由凸轮轴上的凸轮与柱塞相互作用，通过凸轮的旋转驱动柱塞往复运动，完成油液的压缩和输送。
4. 供油口和放油口：供油口是喷油泵的进油口，通常与燃油箱相连。
放油口是喷油泵的出油口，将压缩后的油液输送到喷油嘴或者高压油轨。
5. 液压控制阀：液压控制阀用于控制油液的进出和压力的调节，使油液经过柱塞压缩后能够按照需要输出到喷油嘴或高压油轨。
6. 密封件：喷油泵内部各个关键部位需要使用不同种类的密封件，如O型圈、密封垫等，确保油液不外泄，并保持良好的
工作状态。
以上是柱塞式喷油泵的基本结构组成，不同型号和厂家的喷油泵可能会有些细微的差异。

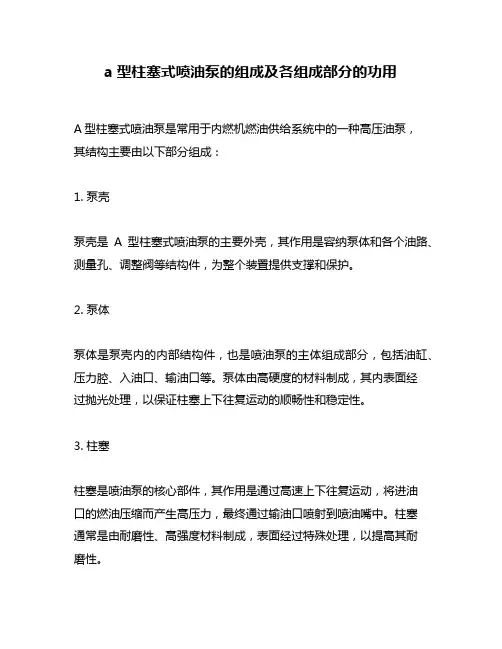

a型柱塞式喷油泵的组成及各组成部分的功用
A型柱塞式喷油泵是常用于内燃机燃油供给系统中的一种高压油泵，
其结构主要由以下部分组成：
1. 泵壳
泵壳是A型柱塞式喷油泵的主要外壳，其作用是容纳泵体和各个油路、测量孔、调整阀等结构件，为整个装置提供支撑和保护。
2. 泵体
泵体是泵壳内的内部结构件，也是喷油泵的主体组成部分，包括油缸、压力腔、入油口、输油口等。
泵体由高硬度的材料制成，其内表面经
过抛光处理，以保证柱塞上下往复运动的顺畅性和稳定性。
3. 柱塞
柱塞是喷油泵的核心部件，其作用是通过高速上下往复运动，将进油
口的燃油压缩而产生高压力，最终通过输油口喷射到喷油嘴中。
柱塞
通常是由耐磨性、高强度材料制成，表面经过特殊处理，以提高其耐
磨性。
4. 定量调节器
定量调节器是喷油泵内的一种结构，其作用是控制喷出油量的大小并
维持其稳定性。
定量调节器通常分为手动、机械或电子等类型，通过
对定量调节器进行调节，可以实现喷油量的精确控制和调整。
5. 压力调节器
压力调节器是喷油泵的另一种重要组成部分，其作用是调节输出燃油
的压力以维持系统内的稳定性和高效性。
压力调节器通常采用机械或
电子调节方式，能够根据不同的工作条件和需求，灵活地调整输出压力。
综上所述，A型柱塞式喷油泵的主要组成部分包括泵壳、泵体、柱塞、定量调节器和压力调节器，每个组成部分都起到了关键的作用，通过
其协同工作从而实现高效稳定的燃油供给系统。

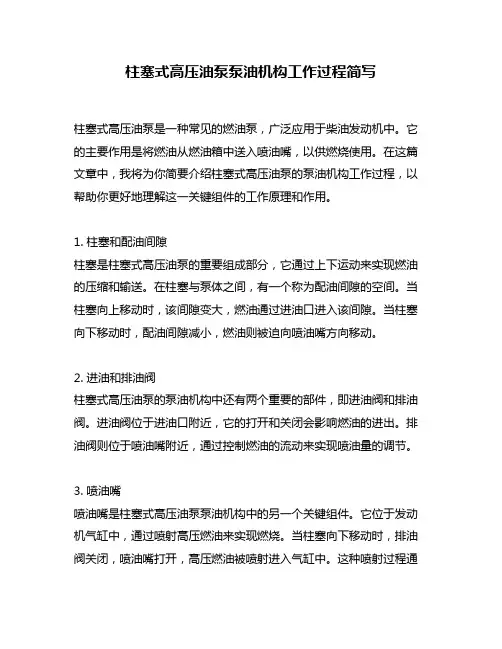

柱塞式高压油泵泵油机构工作过程简写柱塞式高压油泵是一种常见的燃油泵，广泛应用于柴油发动机中。
它的主要作用是将燃油从燃油箱中送入喷油嘴，以供燃烧使用。
在这篇文章中，我将为你简要介绍柱塞式高压油泵的泵油机构工作过程，以帮助你更好地理解这一关键组件的工作原理和作用。
1. 柱塞和配油间隙柱塞是柱塞式高压油泵的重要组成部分，它通过上下运动来实现燃油的压缩和输送。
在柱塞与泵体之间，有一个称为配油间隙的空间。
当柱塞向上移动时，该间隙变大，燃油通过进油口进入该间隙。
当柱塞向下移动时，配油间隙减小，燃油则被迫向喷油嘴方向移动。
2. 进油和排油阀柱塞式高压油泵的泵油机构中还有两个重要的部件，即进油阀和排油阀。
进油阀位于进油口附近，它的打开和关闭会影响燃油的进出。
排油阀则位于喷油嘴附近，通过控制燃油的流动来实现喷油量的调节。
3. 喷油嘴喷油嘴是柱塞式高压油泵泵油机构中的另一个关键组件。
它位于发动机气缸中，通过喷射高压燃油来实现燃烧。
当柱塞向下移动时，排油阀关闭，喷油嘴打开，高压燃油被喷射进入气缸中。
这种喷射过程通常是由发动机控制单元(ECU)的指令来控制的。
4. 工作过程简述在柱塞式高压油泵泵油机构的工作过程中，首先燃油从燃油箱中通过进油口进入配油间隙。
随后，当柱塞向下移动时，配油间隙减小，燃油被压缩，并通过排油阀进入喷油嘴。
当柱塞再次向上移动时，排油阀关闭，喷油嘴打开，高压燃油被喷射进入气缸，从而实现燃烧过程。
5. 个人观点和理解柱塞式高压油泵泵油机构是柴油发动机中关键的燃油供给组件。
它通过精密的工作机制，将燃油压缩和输送到喷油嘴，确保引擎正常燃烧。
我对这个主题的观点是，深入理解柱塞式高压油泵的泵油机构工作过程对于我们更好地理解发动机的工作原理和性能优化具有重要意义。
回顾性地看待这个主题，我们可以总结柱塞式高压油泵泵油机构工作过程的关键步骤为：燃油进入配油间隙、柱塞压缩燃油、燃油进入喷油嘴、高压燃油喷射。
这是一个简要概括，但其中包含着许多细节和原理。

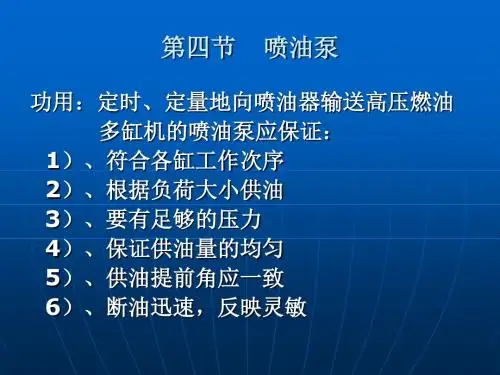

喷油泵结构与工作原理1■喷油泵功用功用：按照柴油机的运行工况和气缸工作顺序，以一定的规律适时、定量地向喷油器输送高压燃油。
2.使用要求各缸供油量相等；各缸供油提前角相同，误差小于0.5 °仁曲轴转角；各缸供油持续角一致；能迅速停止供油，以防止喷油器发生滴漏现象。
3.分类与系列(1)喷油泵的分类：喷油泵的结构型式较多，车用柴油机的喷油泵按作用原理不同，可分为三类：柱塞式喷油泵：这种喷油泵应用的历史较长，性能良好，工作可靠，为目前大多数汽车柴油机所采用。
喷油泵一喷油器：将喷油泵和喷油器合为一体，直接安装在发动机气缸盖上，可以消除高压油管带来的不利影响。
但要求在发动机上另加驱动机构。
PT燃油供给系统即属此类。
转子分配式喷油泵：这种喷油泵只有一对柱塞副，依靠转子的转动实现燃油的增压与分配。
它具有体积小、质量轻、成本低、使用方便等优点。
(2 )国产系列喷油泵喷油泵的系列化是以柱塞行程、泵缸中心距和结构型式为基础，再分别配以不同尺寸的柱塞，组成若干种在一个工作循环内供油量不等的喷油泵，形成几个系列，以满足各种柴油机的需要。
喷油泵的系列化有利于制造和维修。
国产喷油泵分为l、n、皿和A、B、P、Z等系列。
二、A型喷油泵1.喷油泵结构泵油机构：主要包括柱塞偶件、岀油阀偶件等供油量调节机构：齿条式油量调节机构或拨叉式油量调节机构驱动机构：凸轮轴和挺柱组件等喷油泵体：是泵油机构、供油量调节机构、驱动机构的安装基体，要求有足够的强度、刚度和良好的密封性；便于拆装、调整和维修。
2.A型泵工作过程吸油过程泵油过程回油过程3.泵油机构（1 ）柱塞偶件i）柱塞偶件组成：由柱塞套和柱塞组成，在使用中不可互换，柱塞偶件实现对燃油的增压2）工作原理吸油过程（左图）：柱塞由凸轮轴的凸轮驱动，当凸轮的凸起部分离开柱塞时，柱塞在柱塞弹簧的作用下下移，油腔容积增大，压力减小；当柱塞套上的径向进油孔露出时，低压油腔中的燃油便顺着进油孔流入泵腔泵油过程（中图）：当凸轮的凸起部分将柱塞顶起时，泵腔内的容积减小，压力增大，燃油顺着柱塞套上的径向油孔流回低压油腔；当柱塞上行到将柱塞套上的径向油孔完全堵上时，泵腔上的压力迅速增加；当此压力克服出油阀弹簧的预紧力时，出油阀上移；当出油阀上的减压环带离开阀座时，高压柴油便泵到高压油管中，经喷油器喷入气缸中回油过程（右图）：随着柱塞的继续上移，当柱塞上的斜槽与柱塞套上的径向油孔相通时，泵腔中的燃油便通过柱塞上的轴向油道，斜油道及柱塞套上的油孔流回到低压油腔，泵油停止（2）出油阀偶件岀油阀偶件由岀油阀和岀油阀座组成出油阀偶件位于柱塞偶件的上方，通过拧紧岀油阀紧座使两者的接触面保持密合。

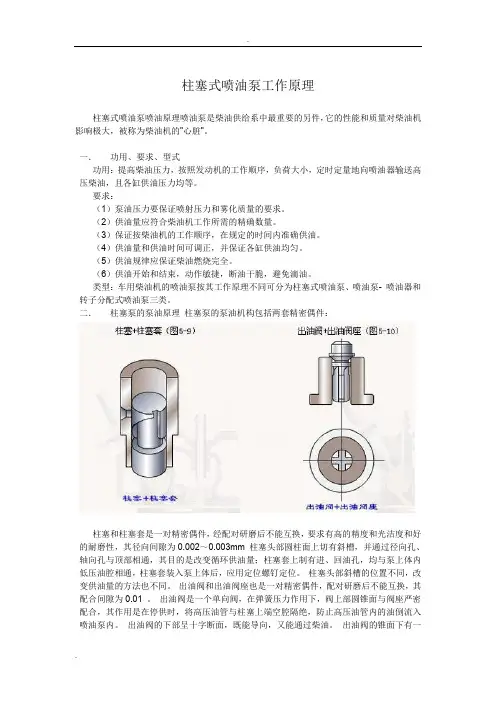

柱塞式喷油泵工作原理柱塞式喷油泵喷油原理喷油泵是柴油供给系中最重要的另件，它的性能和质量对柴油机影响极大，被称为柴油机的"心脏"。
一．功用、要求、型式功用：提高柴油压力，按照发动机的工作顺序，负荷大小，定时定量地向喷油器输送高压柴油，且各缸供油压力均等。
要求：（1）泵油压力要保证喷射压力和雾化质量的要求。
（2）供油量应符合柴油机工作所需的精确数量。
（3）保证按柴油机的工作顺序，在规定的时间内准确供油。
（4）供油量和供油时间可调正，并保证各缸供油均匀。
（5）供油规律应保证柴油燃烧完全。
（6）供油开始和结束，动作敏捷，断油干脆，避免滴油。
类型：车用柴油机的喷油泵按其工作原理不同可分为柱塞式喷油泵、喷油泵- 喷油器和转子分配式喷油泵三类。
二．柱塞泵的泵油原理柱塞泵的泵油机构包括两套精密偶件：柱塞和柱塞套是一对精密偶件，经配对研磨后不能互换，要求有高的精度和光洁度和好的耐磨性，其径向间隙为0.002～0.003mm 柱塞头部圆柱面上切有斜槽，并通过径向孔、轴向孔与顶部相通，其目的是改变循环供油量；柱塞套上制有进、回油孔，均与泵上体内低压油腔相通，柱塞套装入泵上体后，应用定位螺钉定位。
柱塞头部斜槽的位置不同，改变供油量的方法也不同。
出油阀和出油阀座也是一对精密偶件，配对研磨后不能互换，其配合间隙为0.01 。
出油阀是一个单向阀，在弹簧压力作用下，阀上部圆锥面与阀座严密配合，其作用是在停供时，将高压油管与柱塞上端空腔隔绝，防止高压油管内的油倒流入喷油泵内。
出油阀的下部呈十字断面，既能导向，又能通过柴油。
出油阀的锥面下有一个小的圆柱面，称为减压环带，其作用是在供油终了时，使高压油管内的油压迅速下降，避免喷孔处产生滴油现象。
当环带落入阀座内时则使上方容积很快增大，压力迅速减小，停喷迅速。
泵油原理工作时，在喷油泵凸轮轴上的凸轮与柱塞弹簧的作用下，迫使柱塞作上、下往复运动，从而完成泵油任务，泵油过程可分为以下三个阶段。

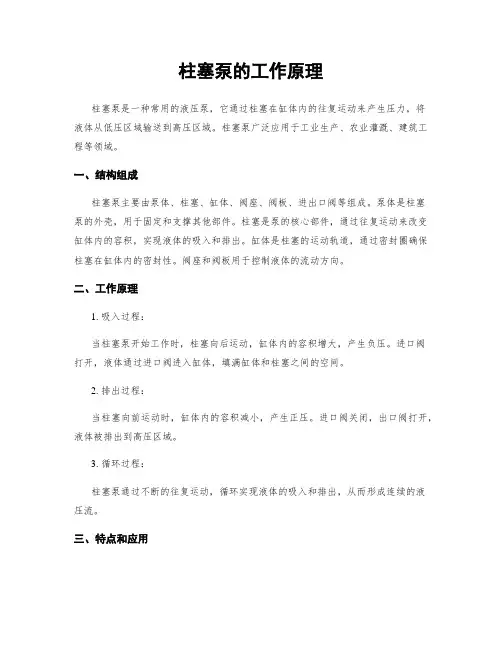

柱塞泵的工作原理柱塞泵是一种常用的液压泵，它通过柱塞在缸体内的往复运动来产生压力，将液体从低压区域输送到高压区域。
柱塞泵广泛应用于工业生产、农业灌溉、建筑工程等领域。
一、结构组成柱塞泵主要由泵体、柱塞、缸体、阀座、阀板、进出口阀等组成。
泵体是柱塞泵的外壳，用于固定和支撑其他部件。
柱塞是泵的核心部件，通过往复运动来改变缸体内的容积，实现液体的吸入和排出。
缸体是柱塞的运动轨道，通过密封圈确保柱塞在缸体内的密封性。
阀座和阀板用于控制液体的流动方向。
二、工作原理1. 吸入过程：当柱塞泵开始工作时，柱塞向后运动，缸体内的容积增大，产生负压。
进口阀打开，液体通过进口阀进入缸体，填满缸体和柱塞之间的空间。
2. 排出过程：当柱塞向前运动时，缸体内的容积减小，产生正压。
进口阀关闭，出口阀打开，液体被排出到高压区域。
3. 循环过程：柱塞泵通过不断的往复运动，循环实现液体的吸入和排出，从而形成连续的液压流。

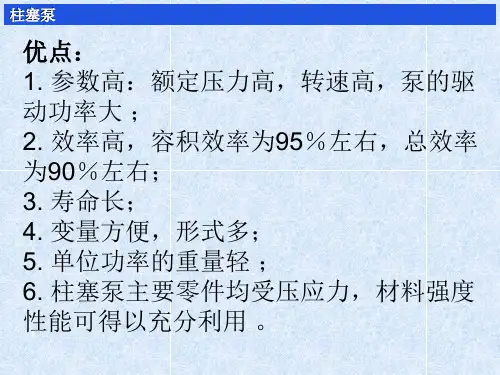

三、特点和应用1. 高压输出：柱塞泵能够产生较高的压力输出，适用于对压力要求较高的工作场景，如液压系统、高压清洗设备等。
2. 精确控制：柱塞泵可以通过调节柱塞的往复运动速度和行程来实现精确的液体输送和控制，适用于需要精确控制流量和压力的场合。
3. 适应性强：柱塞泵可以适应不同类型的液体，包括润滑油、水、液压油等，适用于不同行业和领域的工作需求。
4. 耐磨损：柱塞泵采用高强度材料制造，具有较强的耐磨损性能，能够在恶劣的工作环境下长时间稳定运行。
柱塞泵的工作原理简单而可靠，广泛应用于各个行业和领域。
通过掌握柱塞泵的工作原理，可以更好地理解和应用这种常见的液压泵。
柱塞泵结构及工作原理柱塞泵是一种常见的液压泵，其主要结构包括泵体、柱塞、活塞、前后盖等部分。
其工作原理是通过柱塞的往复运动来改变泵腔容积，从而实现液体的吸入和排出。
柱塞泵的主要结构如下：1.泵体：泵体是柱塞泵的主要承载部分，通常由铸铁或钢材料制成。
泵体内部有一个或多个泵腔，泵腔通过侧面的吸入口和排出口与外部连通。
2.柱塞：柱塞是柱塞泵的关键部件，其位置和运动状态决定了泵腔的容积。
柱塞通常由精密加工的金属材料制成，表面光滑并且有一定的密封性能。
柱塞与泵体之间通过密封环进行密封，防止液体泄漏。
3.活塞：活塞是柱塞泵的驱动部分，通过柱塞杆与柱塞相连，实现柱塞的往复运动。
活塞与柱塞塞紧连接，并且与柱塞泵的泵杆相连，泵杆的运动通过柱塞传递到柱塞上。
4.前后盖：前后盖是柱塞泵的固定部分，用于固定柱塞和活塞，保证其运动的稳定性和密封性。
前后盖内部设有密封环，用于防止液体泄漏。
柱塞泵的工作原理如下：1.吸入阶段：当活塞向后移动时，柱塞与柱塞泵内腔之间的体积变大，泵内压力降低，形成负压。
此时，外部液体通过吸入口进入泵腔，并且将柱塞向后推动。
2.排出阶段：当活塞向前移动时，柱塞与柱塞泵内腔之间的体积变小，泵内压力增大，形成正压。
此时，泵内液体被推出泵腔，通过排出口排出。
同时，柱塞的运动也将液体压力向外传递。
3.循环运动：柱塞泵的工作过程是循环的，即不断进行吸入和排出阶段，实现液体的连续输送。
柱塞泵的输送流量和压力可以通过调整柱塞的行程和运动速度来控制。
总结起来，柱塞泵通过柱塞的往复运动来改变泵腔容积，从而实现液体的吸入和排出。
其结构简单，可靠性高，并且具有较高的输送能力和压力。
在液压系统中广泛应用于液体的输送和压力控制。
a型柱塞式喷油泵的组成及各组成部分的功用
A型柱塞式喷油泵是一种常见的发动机喷油系统组件。
它由多个部分组成，每个部分都有着不同的功用。
以下是这种喷油泵的组成及各组成部分的功用：
1.泵体：泵体是喷油泵的主体部分，它由壳体和端盖组成，主要用于容纳各个零部件。
2.进油口：进油口是喷油泵的入口，它将油从油箱中引入泵内。
3.压油腔：压油腔是喷油泵内部的一段空间，它是油被压缩后储存的地方。
4.凸轮轴：凸轮轴是喷油泵的驱动元件，它通过曲轴带动，控制泵体内的柱塞和配油活塞的运动。
5.配油泵：配油泵是喷油泵的重要部件，它通过运动轴和凸轮轴一起配合，将压油腔内的油送入柱塞室，然后将高压油喷射到发动机内。
6.柱塞室：柱塞室是喷油泵内部的一个空间，它由柱塞和配油活塞组成，主要用于将高压油送入喷油器内。
7.喷油器：喷油器是喷油系统中的重要部分，它负责将高压油喷射到发动机内，从而实现发动机正常运转。
综上所述，A型柱塞式喷油泵由多个部分组成，每个部分都有着不同的功用。
它们共同构成了发动机喷油系统的重要组件，确保了发动机的正常运转。
- 1 -。
