第9章螺纹结合的公差与配合学习目的和要求1．了解螺纹的作用，分类及使用要求，熟悉普通螺纹的主要几何参数。
2．了解普通螺纹的几何参数误差对螺纹互换性的影响，掌握保证螺纹互换性的条件。
3．熟悉普通螺纹的公差与配合，能正确理解螺纹标记的技术含义。
4．了解普通螺纹的检测方法。
9．1 概述螺纹在机械行业中应用很广，螺纹的互换程度也很高。
螺纹的几何参数较多，国家标准对螺纹的牙型、公差与配合等都作了规定，以保证其几何精度。
9．1．1螺纹分类及使用要求螺纹的种类繁多，按螺纹结合性质和使用要求可分为以下三类。
1．联接螺纹联接螺纹又称紧固螺纹。
其作用是使零件相互连接或紧固成一体，并可拆卸。
如螺栓与螺母联接、螺钉与机体联接、管道联接。
这类螺纹多用三角形牙型。
对这类螺纹的要求主要是可旋合性和联接可靠性。
旋合性是指相同规格的螺纹易于旋人或拧出，以便装配或拆卸。
联接可靠性是指有足够的连接强度，接触均匀，螺纹不易松脱。
2．传动螺纹传动螺纹用于传递运动、动力和位移。
对它的使用要求是传递动力的可靠性，传动比要稳定，有一定的保证间隙，以便传动和储存润滑油。
传动螺纹的牙型常用梯形、锯齿形、矩形和三角形。
3．密封螺纹用于密封的螺纹联接，如管螺纹的联接，要求结合紧密，不漏水、不漏气、不漏油。
对这类螺纹结合的要求主要是具有良好的旋合性和密封性本章主要介绍应用最广泛的公制普通螺纹的公差配合与检测。
9．1．2 普通螺纹的主要几何参数1．普通螺纹的基本牙型按GB／T192一2003规定，普通螺纹的基本牙型如图9-1所示。
基本牙型定义在轴向剖面上，基本牙型是指削去原始正三角形的顶部和底部所形成的内、外螺纹共有的理论牙型。
它是确定螺纹设计牙型的基础，内、外螺纹的大径、中径、小径的基本尺寸都在基本牙型上定义。
2．普通螺纹的主要几何参数（1）原始三角形高度H 由原始三角形顶点沿垂直于螺纹轴线方向到其底边的距离，如图9-1所示。
H与螺距P的几何关系为H=3P/2（2）大径D(d) 螺纹的大径是指与外螺纹的牙顶(或内螺纹的牙底)相切的假想圆柱的直径。

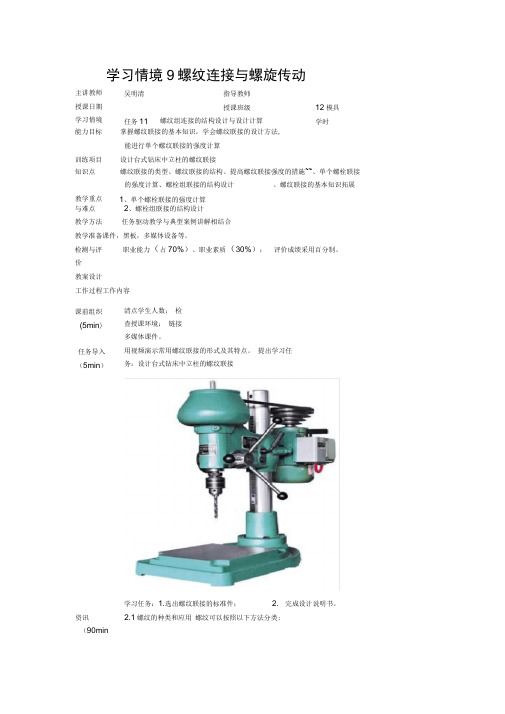

学习情境9螺纹连接与螺旋传动能力目标掌握螺纹联接的基本知识，学会螺纹联接的设计方法, 能进行单个螺纹联接的强度计算训练项目 设计台式钻床中立柱的螺纹联接知识点螺纹联接的类型、螺纹联接的结构、提高螺纹联接强度的措施~~、单个螺栓联接 的强度计算、螺栓组联接的结构设计、螺纹联接的基本知识拓展1、单个螺栓联接的强度计算2.1螺纹的种类和应用 螺纹可以按照以下方法分类:主讲教师 授课日期 学习情境吴明清 指导教师 授课班级任务11 螺纹组连接的结构设计与设计计算12模具学时教学重点 与难点 2、螺栓组联接的结构设计教学方法任务驱动教学与典型案例讲解相结合教学准备课件，黑板，多媒体设备等。
检测与评 职业能力（占70%）、职业素质（30%）； 评价成绩采用百分制。
价 教案设计工作过程工作内容 课前组织(5min )清点学生人数； 检查授课环境； 链接多媒体课件。
任务导入 （5min ）用视频演示常用螺纹联接的形式及其特点。
提出学习任务：设计台式钻床中立柱的螺纹联接资讯 （90min ）完成设计说明书。
学习任务：1.选出螺纹联接的标准件； 2.1）根据螺纹在轴向剖面内的形状，分为三角形螺纹、矩形螺纹、梯形螺纹及锯齿形螺纹。
2）根据螺纹旋线绕行的方向，分为右旋螺纹和左旋螺纹，如图10-2所示。
机械制造中一般采用右旋螺纹，只在特殊需要时，才采用左旋螺纹。
如煤气罐等危险设备使用的螺纹。
3）根据螺旋线的数目，可分为单线螺纹、双线螺纹和多线螺纹，如图10-2所示。
沿一条螺旋线所形成的螺纹为单线螺纹，多用于联接；沿两条或两条以上在轴向等距分布的螺旋线所形成的螺纹为双线螺纹和多线螺纹，多用于传动。
为了制造方便，一般不超过4线。
图10-32.2螺纹的主要参数以圆柱普通螺纹为例，如图10-3所示，螺纹的主要参数如下：1）大径d与外螺纹牙顶或内螺纹牙底相重合的假想圆柱面的直径，一般定义为螺纹的公称直径。
在管螺纹中，其公称直径不是螺纹大径，而是近似等于管子内径。
