河流纳污能力计算2

河流纳污能力计算方案及主要影响分析侍猛;马勇骥;崔勇【摘要】以东部某城市为例,就河流纳污能力计算方案过程及主要影响要素进行分析.结果表明,根据污染物排放与受纳水体特征,合理概化排污口及河段、正确选取水质预测模型并输入计算参数,是确保纳污能力计算成果正确有效的必备要素.【期刊名称】《江苏水利》【年(卷),期】2017(000)004【总页数】4页(P46-49)【关键词】河流;纳污能力计算;影响要素分析【作者】侍猛;马勇骥;崔勇【作者单位】江苏省水文水资源勘测局宿迁分局,江苏宿迁223800;南通市水文局,江苏南通226006;南通市水文局,江苏南通226006【正文语种】中文【中图分类】X52随着我国经济社会的高速发展，水资源开发利用的程度亦不断提升，生产生活废水排放量与日俱增，原本水资源较为充沛的华东地区出现了以水质恶化为特征的“水质型缺水”现象。

为缓解这一矛盾，科学的开展水污染防治规划显得尤为紧迫，而河流纳污能力方案计算正是以水体对污染物的承受能力为基点，从源头控制水污染物入河总量、改善水环境质量的基础性规划工作[1]。

河流纳污能力计算以水环境功能区为单位，根据河段水文特征、污染物类型及其排放特征，在既定的水环境功能区水质目标下，运用相应的水质预测模型获得水环境功能区河段纳污能力，即允许接纳的水污染物排放量，从而为环境保护行政主管部门科学制定污染物限制入河排污总量提供决策依据[2]。

影响河段纳污能力方案计算成果准确性的主要因素有以下三个方面。

（1）水质预测模型的选取一维、二维水质预测模型应用于非持久性污染物如COD、NH3-N、TN、TP的纳污能力计算。

污染物达到充分混合前的混合过程段采用二维模式，充分混合段采用一维模式[3]。

通常认为断面上任意一点的浓度与断面平均浓度差值小于5%时，污染物达到充分混合[4]。

（2）排污口与河段的概化水质预测模型的运用要求河道水体为流速、流量基本保持不变的恒定流，由于支流河道、废水排放口等外源的输入，难以保证河道始终维持恒定流。

水体纳污能力是指在设计流量条件下，满足水功能区水质目标要求和水体自然净化能力，核定的水功能区污染物最大允许负荷量。

项目取水后对河段的水体纳污能力将会产生一定影响，本次论证对项目建设前后取水影响范围内的河流纳污能力进行计算，以分析其影响程度。

溪口水库位于平江河上游，平江河属寨蒿河右岸一级支流，根据《黔东南州地表水域水环境功能区划分方案》，取水影响范围内的河流水环境功能区划见表5.3.3-1。

根据贵州黔水科研试验测试检测工程有限公司及珠江流域水环境监测中心对工程区地表水环境现状监测结果表明，坝址上游6km至榕江县取水口上游100m （三角井大坝上游30m）河段地表水为Ⅱ类水。

根据《全国水资源综合规划技术细则》，取水影响范围内的河流纳污能力计算选择CODcr、氨氮作为控制性指标。

根据《地表水环境质量标准》（GB3838-2002），CODcr、氨氮的标准限值为15mg/L 及0.5mg/L。

CODcr、氨氮现状见表5.3.3-2。

由于建库后，坝址以上河道将形成水库面积（正常蓄水位）0.569km2，回水长度6km，经水库调节后下泄流量（0.569 m3/s）比90%保证率最枯月平均流量（0.445 m3/s）大，本次选择河道影响较大的溪口水库坝址以上6km至坝址（坝址上游影响区）及坝址处至怎冷河支流汇入口段（坝址下游影响区）作为计算河段。

根据表5.3.3-2表明，CODcr 及氨氮在计算河段上均匀混合，河段纳污能力计算采用零维模型。

而流入和流出水库的水量平衡，水库纳污能力计算采用湖（库）均匀混合模型。

其公式为：Q C C M S ⨯-=)(0 （5-1）Q C C V C K M S S ⨯-+⨯⨯=)(0 （5-2）式中：M --水域纳污能力，g/s ；S C --水质目标浓度值，mg/L ，计算采用现状浓度值均值； 0C --水质初始浓度值，mg/L ，计算采用标准限值；Q --入流流量，m 3/s ，建库前入（出）库采用90%保证率最枯月平均流量0.445m 3/s ，建库后出库采用生态基流0.569 m 3/s ；V --湖（库）容积，m 3，计算采用死库容90.05万m 3；K --污染物综合衰减系数，（1/d ），据《西江流域水质保护规划》CODcr 为0.1，氨氮为0.07。

河流纳污能力计算河流是地球上丰富的水资源之一，它不仅为生物提供了生活所需的水源，还是陆地生态系统的重要组成部分。

然而，由于工业化和城市化的发展，河流受到了严重的污染。

为了研究河流的污染水平，我们需要计算河流的纳污能力。

河流的纳污能力是指在一定时间内，河流可以容纳并稀释的污染物的数量。

纳污能力取决于河流的特性、水量、污染物种类等因素。

下面我们将介绍两种常用的计算方法：影响系数法和水质模型法。

影响系数法是一种常用的估算河流纳污能力的方法。

它主要通过考虑一些参数来计算河流的纳污能力。

这些参数包括流速、流量、水深、溶解氧含量、有机物含量等。

通过对这些参数的测量和分析，我们可以得到河流的污染物限制浓度。

然后，我们可以将河流的纳污能力计算为：纳污能力=污染物限制浓度×流量水质模型法是一种更复杂但更准确的计算河流纳污能力的方法。

它建立了一个描述河流水质变化的模型。

该模型基于污染物质量守恒定律，并考虑了河流的运动、扩散、降解等因素。

水质模型可以根据输入的初始条件和污染物排放情况，模拟河流污染物的传输和转化过程。

通过模拟和计算，我们可以得到污染物在河流中的浓度分布。

然后，我们可以计算河流的纳污能力为：纳污能力=河流长度×污染物浓度×断面积其中，河流长度是指污染物在河流中的传输路径长度，污染物浓度是河流中污染物的平均浓度，断面积是河流横截面的面积。

然而，需要注意的是，河流的纳污能力并非无限大。

当污染物排放量超过河流的纳污能力时，就会导致河流的污染水平上升。

这会对河流的生态环境和生物多样性产生严重影响。

因此，在进行工业和城市建设时，我们需要合理规划和控制污染物的排放量，以保护河流的生态系统。

总结起来，河流的纳污能力是一个重要的指标，用于估算河流可以容纳并稀释的污染物的数量。

通过影响系数法和水质模型法等方法，我们可以计算河流的纳污能力。

然而，为了保护河流的生态环境，我们需要合理控制污染物的排放量，以保持河流的水质和生物多样性。

水域纳污能力计算：1、河流纳污能力计算1.1、河道类型划分：Q ≥150m 3/s 为大型河段、15—150m 3/s 为中型河段、Q ≤15m 3/s 为小型河段。

1.2、河道特征和水文过程简化：（1）宽/深≥20时简化为矩形河段，（2）弯曲系数≤1.3时简化为顺直河道，（3）河道特征和水力条件有显著变化的河段在显著变化处分段。

1.3、设计水文条件：常年河流采用90%保证率最枯月平均流量或近10年最枯月平均流量作为设计流量、季节性/冰封河流采用不为0的最小月平均流量为样本参照常年河流计算设计流量、流向不定的水网地区/潮汐河流采用90%保证率流速为0时的低水位水量为设计流量、有水利工程的河段采用最小下泄流量或生态基流为设计流量。

1.4 河流模型（1）零维模型：污染物在河段内均匀混合，适用于水网地区的河段或小型河段。

根据入河污染物的分布情况划分不同浓度的均匀混合段，分段计算水域纳污能力。

)/()(0Q Q Q C Q C C p p p +⋅+⋅=C —污染物浓度（mg/L ）C p —排放的废污水污染物浓度（mg/L ）Q p —废污水排放流量（m 3/s ）C 0—初始断面污染物浓度（mg/L ）Q —初始断面入流流量（m 3/s ）。

)()(0p s Q Q C C M +⋅-=M —水域纳污能力（g/s ）C s —水质目标浓度值（mg/L ）。

（2）一维模型污染物在河流横断面上均匀混合，适用于Q<150m 3/s 的中小型河段。

u xK x e C C -⋅=0x —沿河段的纵向距离（m ）Cx —流经x 距离后的污染物浓度（mg/L ）u —设计流量下河道断面的平均流速（m/s ）K —污染物综合衰减系数（1/s ）)()(p x s Q Q C C M +⋅-=排污口位于河段中部（x=L/2）时，u LK u LK L x e Q m e C C --=⋅+⋅=0 m —污染物入河速率（g/s ）C x=L —水功能区下段面污染物浓度（mg/L ）（3）二维模型污染物在河段横断面上非均匀混合，适用于Q ≥150m 3/s 的大型河段。

收稿日期:2001Ο03Ο20作者简介:韩龙喜(1964—),男,江苏扬州人,副教授,博士,主要从事水力学及水环境科学研究.宽浅型河道纳污能力计算方法韩龙喜1,朱党生2,姚　琪1(1.河海大学水文水资源及环境学院,江苏南京　210098;2.水利部水利水电规划设计总院,北京　100001)摘要:对于宽浅型河道,排放到水体中的污染物质在功能区相应的距离内不能达到横向均匀混合,常用的环境容量计算方法不再适用.针对这一情况,从水资源保护规划出发,对进入河段的污染源沿河长进行了概化.在此基础上,提出了纳污能力的计算方法及公式,并给出宽浅河道不同功能区组合情况下纳污能力的计算方法,为大范围水资源保护规划提供了一种简单、实用的工具.关键词:功能区划;宽浅型河道;污染源概化;纳污能力中图分类号:X522 文献标识码:A 文章编号:1000Ο1980(2001)04Ο0072Ο04对于宽浅型河道,污染物质在排放到水体中后,因宽深比较大,污染物沿流程在很长距离的河段内不能达到断面内均匀混合,污染物浓度在断面上沿横向变化较大,常用的环境容量计算公式不再适用.为考虑浓度在平面上的变化情况,可用二维水质数学模型模拟污染物沿河流纵向、横向的迁移转化规律.因此,不同功能区的纳污能力应以功能区相应的水质目标为依据,以二维水质数学模型数值解或解析解为工具,考虑功能区间的相互衔接关系进行计算.本文采用水质平面二维解析解,导得纳污能力的计算公式.1　宽浅河道二维水质解析解对宽浅型河道,若水深沿纵向、横向变化较小,在水流恒定的情况下,河道内水流可近似地看成均匀流,若排入河道的污染源源强为恒定,则在下游形成恒定的浓度场.设某宽浅河道污染源岸边排放,强度为S ,因河道较宽,可不考虑对岸反射的影响,在下游位置(x ,z )处产生的浓度为[1]C (x ,z )=S/H 4πE z ux exp -uz 24E z x -K x u (1)式中:x ———纵向坐标,代表计算点至排放口的纵向距离;z ———横向坐标,代表计算点至排放口的横向距离;H ———断面平均水深;u ———断面平均流速;K ———污染物的自净系数;E z ———横向紊动扩散系数,可用下式求解:E z =αz HU 3(2)式中:αz ———经验系数;U 3———摩阻流速.2　宽浅河道纳污能力计算方法211　宽浅河道纳污能力定义对宽浅河道,在一定的水量条件下,在保障河道水质满足功能区要求的水质标准情况下,排污口所能容纳的污染物的最大数量称为纳污能力.据此定义可知,在水流条件及水域环境功能确定的情况下,纳污能力与排污口位置有关.由于假定污染物从某一空间点排入水体,即使排污量很小,在排污口的下游水域也存在着一定范围的污染带.因此,与排污口相应的纳污能力允许存在污染带.但污染带范围大小与排污源强有关.因此,要确定纳污能力,必须首先确定允许的污染带的范围.排污口位置、污染带范围一旦给定,纳污能力也就唯一确定.设宽阔水域纳污能力为W ,从理论上讲水域中任一点的水质浓度应为两岸排污的叠加.对宽深比足够第29卷第4期2001年7月河海大学学报JOURNA L OF H OH AI UNI VERSITY V ol.29N o.4Jul.2001大的河道,因B/H 很大,一侧岸边的排污对对岸水质影响很小,功能分区及纳污能力计算可分两岸分别独立进行.212　污染源概化通常情况下,对同一个水功能区划相应的河段而言,污染物排放口不规则地分布于河流的不同断面.功能区控制断面的断面平均浓度将由所有排污口污染源在控制断面产生的浓度叠加得到.而纳污能力应是控制断面在满足水质目标的条件下,在规划准则的引导下,各排污口所能排放的污染物的最大数量.但考虑到此项工作的复杂性及水环境规划本身的要求,可将排污口在功能区内的分布加以概化,即认为污染源源强在同一功能区内沿河长均匀分布.此概化实际上体现了污染物分布的一种平均状况,对某一河段也许存在一定偏差,但从统计、规划的特点来看,却综合反映了若干河段污染物排放的一种平均状态.图1　宽浅河道污染源概化示意图Fig.1　G eneralization of Pollutant sources213　纳污能力计算如图1所示,某功能区宽浅河道长度为L ,断面平均流速为u ,其纳污能力用W 表示.假定污染物沿河岸均匀分布,此功能区的水质标准为C S ,可近似地用出口断面浓度来控制功能区水质.由二维解析解知,连续源d m 在出口断面产生的浓度:d C =2d m 4πE z u (L -x )exp -uz 24E z (L -x )-K L -x u(3)由假设得:d m =W LHd x ,令z =0,可得岸边浓度在纵向的变化d C =W H L πE z u (L -x )exp (-K L -x u )・d x (4)沿岸均匀排放的所有污染物在出口断面产生的浓度应为各微元产生的浓度的累加,数学表示为C =WH L ∫L 0exp (-K L -x u )πE z u (L -x )d x (5)该式难以求解积分,有两种处理方法:第一种方法为用有限求和代替积分.将河长L 分为N 等份,计算任一子河段排放污染源在出口产生的浓度,再进行叠加,计算公式为Δx =L N C =W H L 6N i =1exp [-K L -i Δx u ]πE z u (L -i Δx )Δx (6)令C +C 0exp (-K L u)=C S ,有W =[C S -C 0exp (-K L u )]H L 6Ni =1exp [-K L -i Δx u ]πE z u (L -i Δx )Δx ×86.4×0.365　(t/a )(7)式中C 0为入口断面浓度,取值根据上游功能区划确定.第二种方法是将污染源简化处理,为此近似地认为均匀排放的污染物在出流断面产生的浓度效应与同样的排污量在河段中部岸边排放产生的效应相当,即将区划内各排污口产生的浓度用河段中部集中排放产生的浓度代替,以此计算纳污能力:C 0・exp (-K L u )+W H πE z uL/2exp [-K L/2u ]=C S (8)37第29卷第4期韩龙喜,等　宽浅型河道纳污能力计算方法W =C S -C 0・exp (-KL u )exp [-K L/2u ]H πE z uL/2×86.4×0.365　(t/a )(9)图2　某宽浅河道功能区分布示意图Fig.2　Distribution of functional regions 214　计算方法及步骤图2所示为某宽浅型微弯天然河道功能区分布情况,该河道设计流量为Q ,设计水位为Z.下面给出纳污能力的计算流程及计算方法.各功能区中,饮用水源区、景观区有明确的定义.排污控制区指没有明确水环境功能、水质目标的水域,而过渡区通常设立在低功能区向高功能区过渡段之间,在过渡区内,上游的低功能水体完成向下游高功能水体的过渡,在过渡区的出口断面,水质达到下游高功能区的水质目标.纳污能力的计算流程如图3.图3　纳污能力的计算流程Fig.3　F low ch art of calculation of w ater environment cap acity以第二种算法为例,计算步骤如下:a.确定水力参数Q 和Z ,推求断面面积A ,u ,E z ;b.由C S 景、过渡区实际排污S 过推求排污控制区允许最大出流浓度C 排max .因C 排max exp (-K L 过u )+S 过H πE z u L 过/2exp (-K L 过2u )=C S 景,故C 排max =C S 景-S 过H πE z uL 过/2exp (-K L 过2u )exp (-K L 过u )(10) 特别地,若过渡区无排污,则令S 过=0.c.由C S 饮和C 排max 推求排污控制区纳污能力W 排.排污控制区入流浓度即饮用水源区的水质标准,因C S 饮exp (-K L 排u )+W 排H πE z uL 排/2exp (-K L 排2u )=C 排max 有W 排=C 排max -C S 饮exp (-KL 排u )exp (-K L 排2u )H πE z uL 排/2×86.4×0.365　(t/a )(11) d.由饮用水源区入流浓度C 饮入和C S 饮推求饮用水源区纳污能力W 饮.C 饮入取值由上游功能区、饮用水源区水质目标的相互关系确定,对C OD 类的污染因子,有C 饮入=47河　海　大　学　学　报2001年7月min (C SX ,C S 饮),则W 饮=C S 饮-C 饮入exp (-KL 饮u )exp (-K L 饮2u )H πE z uL 饮/2×86.4×0.365　(t/a )(12)若采用第一种方法计算纳污能力,可利用公式(7),采用相同的思路进行求解.2　算 例表1　纳污能力计算值T able 1　C alculated w ater environment cap acity污染源分布纳污能力/(t ・a -1)均匀分布32.3集中分布35.3 某宽浅型河段长2000m ,水面宽400m ,水深1m ,流量为20m 3/s ,功能区划为Ⅲ类水,相应的C OD 水质标准为8mg/L ,上游为饮用水功能区,相应的C OD 水质标准为6mg/L ,下游为农业用水区,C OD 的自净系数为0.1d -1,分别用污染源均匀分布、集中分布两种方法计算纳污能力.污染源概化为均匀分布计算时,河段分为10个子河段.横向分散系数由谢才公式求得水力坡度,再求得摩阻流速,最后由经验公式得到.两种方法所得纳污能力见表1.由表可知,两者结果相当.由此可知,污染源集中分布虽对污染源分布进行了简化处理,但却基本反映了原分布对环境水体的影响.3　结 论a.对宽浅型河流,本文提出了纳污能力的两种计算方法及计算公式,并给出不同功能区组合情况下的纳污能力计算方法,可用于水资源保护规划、水环境管理.b.对不同功能区相互衔接的情况,计算纳污能力时关键在于入、出流断面浓度的取值.对一般功能区,出流断面浓度即本功能区水质标准;对过渡区,出流断面浓度应满足下游功能区水质标准;对排污控制区,无出水水质标准,但其纳污能力通过其下游的过渡区而间接受到过渡区下游功能区的制约.入流断面浓度,受制于本功能区与上游功能区的相互关系,取上游功能区出水水质浓度.参考文献:[1]张书农.环境水力学[M].南京:河海大学出版社,1998.86～87.W ater E nvironment C apacity C alculating Methodfor Shallow 2Broad RiversHAN Long 2xi 1,ZHU Dang 2shen 2,YAO Q i 1(1.College o f Water Resources and Environment ,Hohai Univ.,Nanjing 210098,China ;2.Water Power Planning and Design Institute o f the Ministry o f Water Resources ,Beijing 100011,China )Abstract :When waste water is discharged into a shallow 2broad river ,pollutants cannot be mixed uniformly in the lateral direction ,and only the 2D water quality m odel can be used to calculate pollutant concentration.In this paper ,based on the 2D theoretical s olution ,a formula for the calculation of water environment capacity of shallow 2broad rivers is proposed.K ey w ords :functional regionalization ;shallow 2broad river ;generalization of pollution s ources ;water environment capacity57第29卷第4期韩龙喜,等　宽浅型河道纳污能力计算方法。

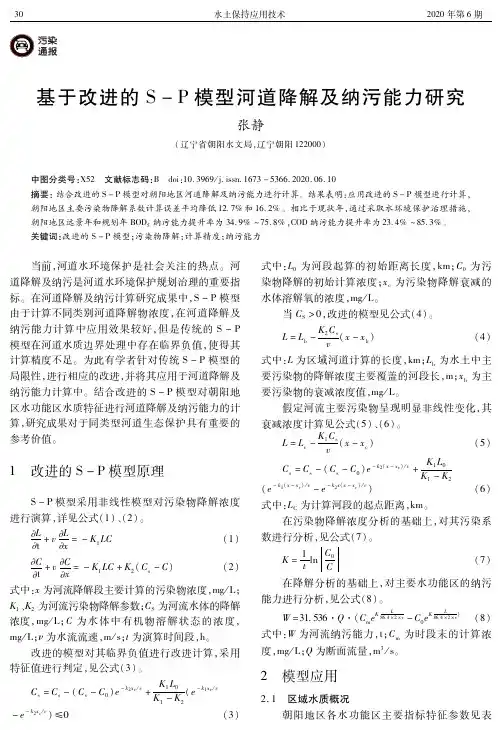

基于改进的Ｓ－Ｐ模型河道降解及纳污能力研究张静（辽宁省朝阳水文局，辽宁朝阳１２２０００）中图分类号：Ｘ５２　文献标志码：Ｂ　ｄｏｉ：１０．３９６９／ｊ．ｉｓｓｎ．１６７３－５３６６．２０２０．０６．１０摘要：结合改进的Ｓ－Ｐ模型对朝阳地区河道降解及纳污能力进行计算。

结果表明：应用改进的Ｓ－Ｐ模型进行计算，朝阳地区主要污染物降解系数计算误差平均降低１２．７％和１６．２％。

相比于现状年，通过采取水环境保护治理措施，朝阳地区远景年和规划年ＢＯＤ５纳污能力提升率为３４．９％～７５．８％，ＣＯＤ纳污能力提升率为２３．４％～８５．３％。

关键词：改进的Ｓ－Ｐ模型；污染物降解；计算精度；纳污能力 当前，河道水环境保护是社会关注的热点。

河道降解及纳污是河道水环境保护规划治理的重要指标。

在河道降解及纳污计算研究成果中，Ｓ－Ｐ模型由于计算不同类别河道降解物浓度，在河道降解及纳污能力计算中应用效果较好，但是传统的Ｓ－Ｐ模型在河道水质边界处理中存在临界负值，使得其计算精度不足。

为此有学者针对传统Ｓ－Ｐ模型的局限性，进行相应的改进，并将其应用于河道降解及纳污能力计算中。

结合改进的Ｓ－Ｐ模型对朝阳地区水功能区水质特征进行河道降解及纳污能力的计算，研究成果对于同类型河道生态保护具有重要的参考价值。

１　改进的Ｓ－Ｐ模型原理Ｓ－Ｐ模型采用非线性模型对污染物降解浓度进行演算，详见公式（１）、（２）。

Ｌｔ＋ｖ Ｌ ｘ＝－Ｋ１ＬＣ（１） Ｃｔ＋ｖ Ｃ ｘ＝－Ｋ１ＬＣ＋Ｋ２（Ｃｓ－Ｃ）（２）式中：ｘ为河流降解段主要计算的污染物浓度，ｍｇ／Ｌ；Ｋ１、Ｋ２为河流污染物降解参数；ＣＳ为河流水体的降解浓度，ｍｇ／Ｌ；Ｃ为水体中有机物溶解状态的浓度，ｍｇ／Ｌ；ν为水流流速，ｍ／ｓ；ｔ为演算时间段，ｈ。

改进的模型对其临界负值进行改进计算，采用特征值进行判定，见公式（３）。

Ｃｓ＝Ｃｓ－（Ｃｓ－Ｃ０）ｅ－ｋ２ｘｃ／ｖ＋Ｋ１Ｌ０Ｋ１－Ｋ２（ｅ－ｋ１ｘｃ／ｖ－ｅ－ｋ２ｘｃ／ｖ）≤０（３）式中：Ｌ０为河段起算的初始距离长度，ｋｍ；Ｃ０为污染物降解的初始计算浓度；ｘｃ为污染物降解衰减的水体溶解氧的浓度，ｍｇ／Ｌ。
