45个关于建筑防排烟设计问题

建筑防排烟设计常见问题分析及其应对分析摘要：随着我国高层建筑规模与数量增加，建筑功能愈发复杂，出现火情后逃生及救火难度较大，因此要提高对建筑防排烟设计的重视度。

文中以建筑防排烟设计为着手点，分析防排烟设计的常见问题，结合具体情况给出解决与优化防排烟设计的措施。

关键词：防排烟设计；常见问题；应对措施防排烟设计作为建筑设计的主要组成部分，直接影响到建筑物使用质量。

建筑防排烟设计时要选择合适的方法，充分考虑建筑物使用情况。

现阶段建筑排烟设计形式主要分成三种，受到各种情况影响造成排烟设计出现问题，需要根据实际情况调整设计策略，大幅度提升防排烟设计质量。

1、建筑排烟设计形式分析高层建筑排烟设计形式主要由三种，即自然式排烟、机械式排烟与机械式防烟。

高层建筑排烟，就是通过相应措施使得烟区快速排放到大气中，而防烟则是通过一些措施降低着火区域内烟气含量，避免烟区内的烟量扩散到无烟区。

高层建筑结构设计中将其称为排烟系统、防烟系统，两者分别起到快速排烟与避免烟气扩散的作用。

（1）自然式排烟。

这种方式主要利用室内外空气对流才形成的风压将燃烧生成的烟气排到大气中。

就目前情况来说，主要包括竖井及外窗的无组织排烟形式；（2）机械式排烟。

通过外力，如电动设备等，直接将建筑物内着火区域产生的烟气与热量排放到大气中；（3）机械式防烟。

通过电动设备输送风压，避免烟气从着火去进入到无烟区。

2、建筑防排烟设计的主要问题2.1 自然排烟无法进行高层建筑本身具有一定的可开启外窗面积，这也是保证自然排烟进行的基础。

但实际中设计高层建筑排烟窗时存在问题，如选择位置不当、结构形式不合理、面积不规范、开窗角度＜70°等，直接影响到自然排烟效果。

2.2 排烟阀安装不合理防排烟设计方案合理，但实际安装时出现问题。

部分安装人员操作技能不过关或缺乏责任意识，安装送风阀与排烟阀时不注意，造成安装质量问题的出现，影响到后期排烟效果。

此外，防排烟继电设备不符合设计要求，或系统没有设置安全阀等，也会不同程度的影响防排烟。

摘要：本文分析了建筑防排烟设计存在的诸多疑难问题，结合《建筑设计防火规范》的分析，提出了解决方案。

关键词：建筑设计；防火；排烟；规范0．引言我们知道，中国经济现已进入全面发展期。

各地建筑市场十分火爆，特别是经济活跃的中心城市，建筑形式越发复杂，建筑规模日渐庞大，建筑层数更是越建越多。

《建筑设计防火规范》（以下简称《低规》）及《高层民用建筑防火规范》虽经历了数次修订与调整，但仍无法完全适应日新月异的建筑市场需求，广大设计人员工作中遇到的疑难问题似有增多的趋势。

其实，出现这种现象并不奇怪。

因为“规范永远是滞后于现实的”。

建筑业的迅猛发展，提出了越来越多的现实问题，其中的许多问题现行规范中并未提到，许多疑问在工作中也未得到很好地解决。

带着诸多疑问，本人有幸于2009年4月9日参加了在上海举办的为期两天的“建筑防排烟设计疑难问题培训班”，期间清华大学建筑设计院王诗萃老师（《低规》的主要编写者）对设计过程中反映出来的许多问题给予了较好的解答，同时也了解到了业界一些新的动态及《低规》新版修订稿的许多内容，收获颇丰。

这里，愿与各位同仁分享。

1．建筑防排烟设计疑难问题解析1.1中庭排烟问题所谓中庭，就是指三层或三层以上、且短边不小于6米的大容积空间。

建筑设计中采用的中庭，不仅增加了建筑空间的魅力，同时也增大了火灾的危险性。

与普通建筑相比，中庭建筑具有火灾荷载大、人员密集，内部功能复杂等特点，尤其是它具有一个或者多个竖直方向上连续贯通数层的封顶大型空间。

研究发现：火灾时，即使中庭没有明显的火烟传播，也会有大量高温毒气迅速扩散，充满整个空间并向整幢建筑物蔓延。

可见，火灾时中庭排烟的成功与否至关重要。

因此，规范规定：对于高层建筑，超过12米的中庭需采用机械排烟，排烟风机设于中庭顶部。

而对于多层建筑，《低规》并未将中庭高度作为机械排烟的充分条件。

也就是说：无论中庭高度是否超过12米，只要可开启的天窗或高侧窗的面积不小于中庭地面面积的5％即可满足自然排烟要求。

浅谈建筑防排烟设计的若干问题摘要:做好建筑防排烟系统设计与管理，避免因设计、施工、管理而产的防排烟系统缺陷非常重要，通过对建筑防排烟系统设计管理中存在问题探讨以使其完善，确保建筑防排烟系统防火安全，从而提高建筑消防安全水平。

防排烟设计是现代建筑消防设计中的重要环节，在建筑设计的不同阶段不同环节中，不仅要注意防火设计，更要注重防排烟设计。

关键词：建筑；防排烟；问题Abstract: To do a good job of building smoke control system design and management, avoid design, construction, management and production of the smoke extraction system of defects is very important, through the construction of smoke control system in the design and management of problems to make it perfect, ensure building smoke control system of fire safety, so as to improve the fire safety level. Smoke control design is a modern building fire protection design is an important link in the, in the architectural design of the different stages in different stages, not only must pay attention to the fire design, more attention should be paid to exhaust and smoke control design.Key words: building ；smoke control ；problems引言在建筑火灾事故中，绝大部分的人员伤亡都是因烟气窒息、中毒，而失去了安全疏散的能力，甚至失去生命。

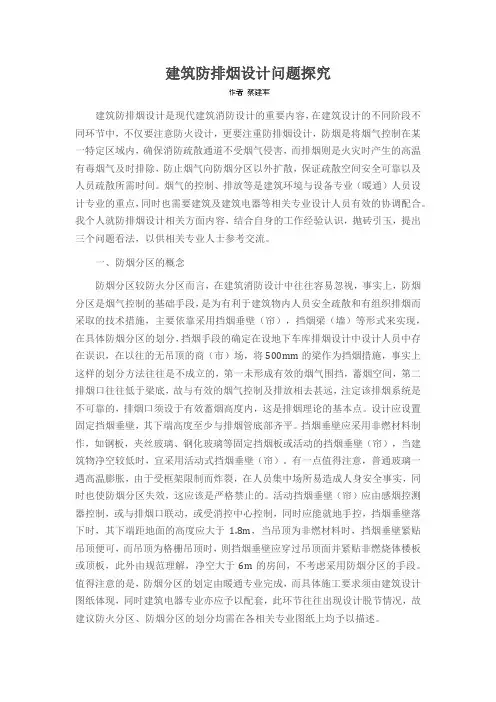

建筑防排烟设计问题探究建筑防排烟设计是现代建筑消防设计的重要内容，在建筑设计的不同阶段不同环节中，不仅要注意防火设计，更要注重防排烟设计，防烟是将烟气控制在某一特定区域内，确保消防疏散通道不受烟气侵害，而排烟则是火灾时产生的高温有毒烟气及时排除，防止烟气向防烟分区以外扩散，保证疏散空间安全可靠以及人员疏散所需时间。

烟气的控制、排放等是建筑环境与设备专业（暖通）人员设计专业的重点，同时也需要建筑及建筑电器等相关专业设计人员有效的协调配合。

我个人就防排烟设计相关方面内容，结合自身的工作经验认识，抛砖引玉，提出三个问题看法，以供相关专业人士参考交流。

一、防烟分区的概念防烟分区较防火分区而言，在建筑消防设计中往往容易忽视，事实上，防烟分区是烟气控制的基础手段，是为有利于建筑物内人员安全疏散和有组织排烟而采取的技术措施，主要依靠采用挡烟垂壁（帘），挡烟梁（墙）等形式来实现，在具体防烟分区的划分，挡烟手段的确定在设地下车库排烟设计中设计人员中存在误识，在以往的无吊顶的商（市）场，将500mm的梁作为挡烟措施，事实上这样的划分方法往往是不成立的，第一未形成有效的烟气围挡，蓄烟空间，第二排烟口往往低于梁底，故与有效的烟气控制及排放相去甚远，注定该排烟系统是不可靠的，排烟口须设于有效蓄烟高度内，这是排烟理论的基本点。

设计应设置固定挡烟垂壁，其下端高度至少与排烟管底部齐平。

挡烟垂壁应采用非燃材料制作，如钢板，夹丝玻璃、钢化玻璃等固定挡烟板或活动的挡烟垂壁（帘），当建筑物净空较低时，宜采用活动式挡烟垂壁（帘）。

有一点值得注意，普通玻璃一遇高温膨胀，由于受框架限制而炸裂，在人员集中场所易造成人身安全事实，同时也使防烟分区失效，这应该是严格禁止的。

活动挡烟垂壁（帘）应由感烟控测器控制，或与排烟口联动，或受消控中心控制，同时应能就地手控，挡烟垂壁落下时，其下端距地面的高度应大于1.8m，当吊顶为非燃材料时，挡烟垂壁紧贴吊顶便可，而吊顶为格栅吊顶时，则挡烟垂壁应穿过吊顶面并紧贴非燃烧体楼板或顶板，此外由规范理解，净空大于6m的房间，不考虑采用防烟分区的手段。

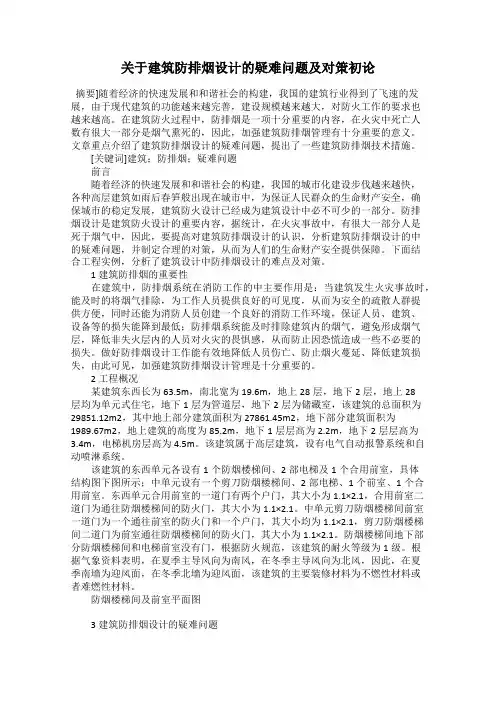

关于建筑防排烟设计的疑难问题及对策初论摘要]随着经济的快速发展和和谐社会的构建，我国的建筑行业得到了飞速的发展，由于现代建筑的功能越来越完善，建设规模越来越大，对防火工作的要求也越来越高。

在建筑防火过程中，防排烟是一项十分重要的内容，在火灾中死亡人数有很大一部分是烟气熏死的，因此，加强建筑防排烟管理有十分重要的意义。

文章重点介绍了建筑防排烟设计的疑难问题，提出了一些建筑防排烟技术措施。

[关键词]建筑；防排烟；疑难问题前言随着经济的快速发展和和谐社会的构建，我国的城市化建设步伐越来越快，各种高层建筑如雨后春笋般出现在城市中，为保证人民群众的生命财产安全，确保城市的稳定发展，建筑防火设计已经成为建筑设计中必不可少的一部分。

防排烟设计是建筑防火设计的重要内容，据统计，在火灾事故中，有很大一部分人是死于烟气中，因此，要提高对建筑防排烟设计的认识，分析建筑防排烟设计的中的疑难问题，并制定合理的对策，从而为人们的生命财产安全提供保障。

下面结合工程实例，分析了建筑设计中防排烟设计的难点及对策。

1 建筑防排烟的重要性在建筑中，防排烟系统在消防工作的中主要作用是：当建筑发生火灾事故时，能及时的将烟气排除，为工作人员提供良好的可见度，从而为安全的疏散人群提供方便，同时还能为消防人员创建一个良好的消防工作环境，保证人员、建筑、设备等的损失能降到最低；防排烟系统能及时排除建筑内的烟气，避免形成烟气层，降低非失火层内的人员对火灾的畏惧感，从而防止因恐慌造成一些不必要的损失。

做好防排烟设计工作能有效地降低人员伤亡、防止烟火蔓延、降低建筑损失，由此可见，加强建筑防排烟设计管理是十分重要的。

2 工程概况某建筑东西长为63.5m，南北宽为19.6m，地上28层，地下2层，地上28层均为单元式住宅，地下1层为管道层，地下2层为储藏室，该建筑的总面积为29851.12m2，其中地上部分建筑面积为27861.45m2，地下部分建筑面积为1989.67m2，地上建筑的高度为85.2m，地下1层层高为2.2m，地下2层层高为3.4m，电梯机房层高为4.5m。

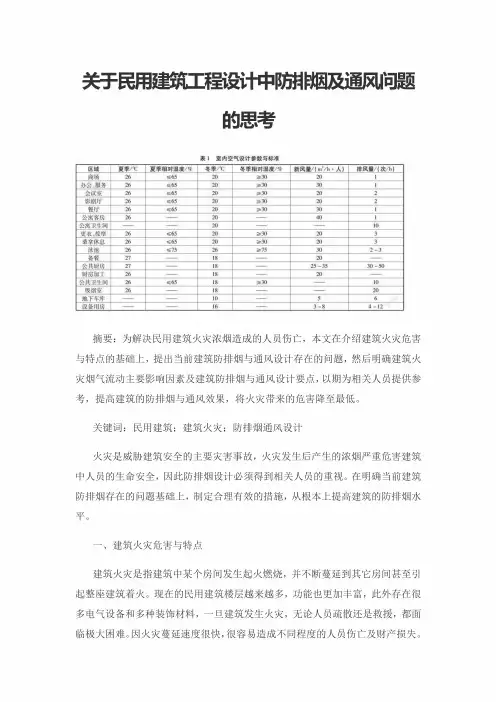

疳民用十中嘲诃题的思考表I室内空气设计参数与标准区域夏季&夏季相对湿度/%冬季&冬季相对湿度/橘新风*/(.n7h-人)排风量/（次/h）商场26W6520N30201办公、服务26W6520>30301会议室26W6520N30202影剧厅26W652()N30202餐厅26W6520N30301公寓客房26—20—401公寓卫生间——20——10更衣、按摩26W6520m3。

203桑依休息、26<6520^30203泳池26W7526N75302-3备餐27—18—20—公共房房2718—25-3530-50蜥房加r26—18—20—公共卫生问26W6518N30—1()吸烟室26—18——20地下车库——10—56设备用房——16—3-84-12摘要：为解决民用建筑火灾浓烟造成的人员伤亡，本文在介绍建筑火灾危害与特点的基础上，提出当前建筑防排烟与通风设计存在的问题，然后明确建筑火灾烟气流动主要影响因素及建筑防排烟与通风设计要点，以期为相关人员提供参考，提高建筑的防排烟与通风效果，将火灾带来的危害降至最低。

关键词：民用建筑；建筑火灾；防排烟通风设计火灾是威胁建筑安全的主要灾害事故，火灾发生后产生的浓烟严重危害建筑中人员的生命安全，因此防排烟设计必须得到相关人员的重视。

在明确当前建筑防排烟存在的问题基础上，制定合理有效的措施，从根本上提高建筑的防排烟水平。

一、建筑火灾危害与特点建筑火灾是指建筑中某个房间发生起火燃烧，并不断蔓延到其它房间甚至引起整座建筑着火。

现在的民用建筑楼层越来越多，功能也更加丰富，此外存在很多电气设备和多种装饰材料，一旦建筑发生火灾，无论人员疏散还是救援，都面临极大困难。

因火灾蔓延速度很快，很容易造成不同程度的人员伤亡及财产损失。

对人体造成最大伤害的实际上并非起火燃烧，而是燃烧产生的浓烟，统计表明，因火灾伤亡的人员中，有至少70%都是吸入过量有毒烟气［1］。

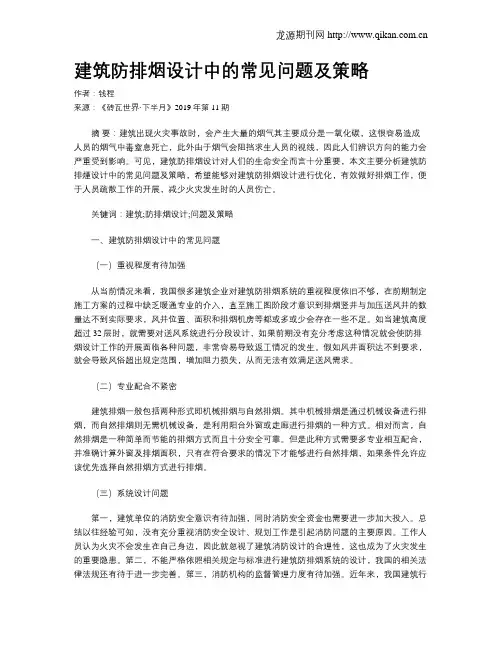

建筑防排烟设计中的常见问题及策略作者：钱程来源：《砖瓦世界·下半月》2019年第11期摘要：建筑出现火灾事故时，会产生大量的烟气其主要成分是一氧化碳，这很容易造成人员的烟气中毒窒息死亡，此外由于烟气会阻挡求生人员的视线，因此人们辨识方向的能力会严重受到影响。

可见，建筑防排烟设计对人们的生命安全而言十分重要，本文主要分析建筑防排煙设计中的常见问题及策略，希望能够对建筑防排烟设计进行优化，有效做好排烟工作，便于人员疏散工作的开展，减少火灾发生时的人员伤亡。

关键词：建筑;防排烟设计;问题及策略一、建筑防排烟设计中的常见问题（一）重视程度有待加强从当前情况来看，我国很多建筑企业对建筑防排烟系统的重视程度依旧不够，在前期制定施工方案的过程中缺乏暖通专业的介入，直至施工图阶段才意识到排烟竖井与加压送风井的数量达不到实际要求，风井位置、面积和排烟机房等都或多或少会存在一些不足。

如当建筑高度超过32层时，就需要对送风系统进行分段设计，如果前期没有充分考虑这种情况就会使防排烟设计工作的开展面临各种问题，非常容易导致返工情况的发生。

假如风井面积达不到要求，就会导致风俗超出规定范围，增加阻力损失，从而无法有效满足送风需求。

（二）专业配合不紧密建筑排烟一般包括两种形式即机械排烟与自然排烟。

其中机械排烟是通过机械设备进行排烟，而自然排烟则无需机械设备，是利用阳台外窗或走廊进行排烟的一种方式。

相对而言，自然排烟是一种简单而节能的排烟方式而且十分安全可靠。

但是此种方式需要多专业相互配合，并准确计算外窗及排烟面积，只有在符合要求的情况下才能够进行自然排烟，如果条件允许应该优先选择自然排烟方式进行排烟。

（三）系统设计问题第一，建筑单位的消防安全意识有待加强，同时消防安全资金也需要进一步加大投入。

总结以往经验可知，没有充分重视消防安全设计、规划工作是引起消防问题的主要原因。

工作人员认为火灾不会发生在自己身边，因此就忽视了建筑消防设计的合理性，这也成为了火灾发生的重要隐患。

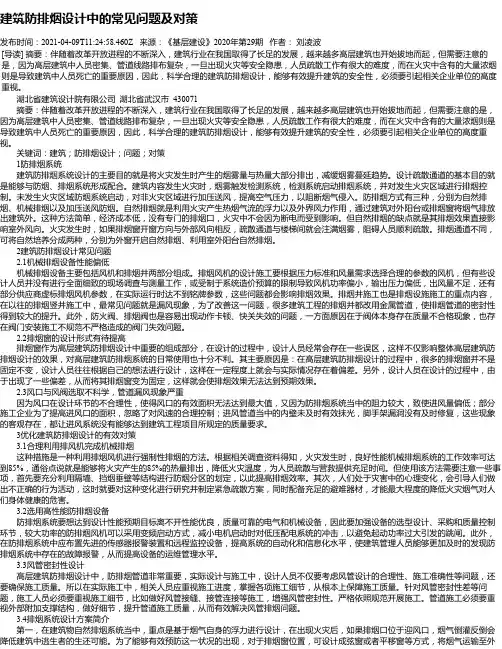

建筑防排烟设计中的常见问题及对策发布时间：2021-04-09T11:24:58.460Z 来源：《基层建设》2020年第29期作者：刘凌波[导读] 摘要：伴随着改革开放进程的不断深入，建筑行业在我国取得了长足的发展，越来越多高层建筑也开始拔地而起，但需要注意的是，因为高层建筑中人员密集、管道线路排布复杂，一旦出现火灾等安全隐患，人员疏散工作有很大的难度，而在火灾中含有的大量浓烟则是导致建筑中人员死亡的重要原因，因此，科学合理的建筑防排烟设计，能够有效提升建筑的安全性，必须要引起相关企业单位的高度重视。

湖北省建筑设计院有限公司湖北省武汉市 430071摘要：伴随着改革开放进程的不断深入，建筑行业在我国取得了长足的发展，越来越多高层建筑也开始拔地而起，但需要注意的是，因为高层建筑中人员密集、管道线路排布复杂，一旦出现火灾等安全隐患，人员疏散工作有很大的难度，而在火灾中含有的大量浓烟则是导致建筑中人员死亡的重要原因，因此，科学合理的建筑防排烟设计，能够有效提升建筑的安全性，必须要引起相关企业单位的高度重视。

关键词：建筑；防排烟设计；问题；对策1防排烟系统建筑防排烟系统设计的主要目的就是将火灾发生时产生的烟雾量与热量大部分排出，减缓烟雾蔓延趋势。

设计疏散通道的基本目的就是能够与防烟、排烟系统形成配合。

建筑内容发生火灾时，烟雾触发检测系统，检测系统启动排烟系统，并对发生火灾区域进行排烟控制。

未发生火灾区域防烟系统启动，对非火灾区域进行加压送风，提高空气压力，以阻断烟气侵入。

防排烟方式有三种，分别为自然排烟、机械排烟以及加压送风防烟。

自然排烟就是利用火灾产生热烟气流的浮力以及外界风力作用，通过建筑对外阳台或排烟窗将烟气排放出建筑外。

这种方法简单，经济成本低，没有专门的排烟口，火灾中不会因为断电而受到影响。

但自然排烟的缺点就是其排烟效果直接影响室外风向。

火灾发生时，如果排烟窗开窗方向与外部风向相反，疏散通道与楼梯间就会注满烟雾，阻碍人员顺利疏散。

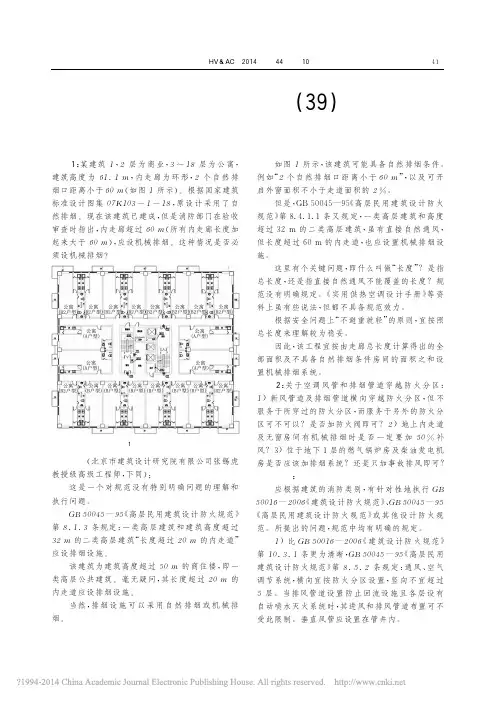

暖通空调ＨＶ＆ＡＣ　２０１４年第４４卷第１０期４１　工程设计问答（３９）建筑防排烟的一些问题问题１：某建筑１，２层为商业，３～１８层为公寓，建筑高度为６１．１ｍ，内走廊为环形，２个自然排烟口距离小于６０ｍ（如图１所示）。

根据国家建筑标准设计图集０７Ｋ１０３－１－１８，原设计采用了自然排烟。

现在该建筑已建成，但是消防部门在验收审查时指出，内走廊超过６０ｍ（所有内走廊长度加起来大于６０ｍ），应设机械排烟。

这种情况是否必须设机械排烟？图１　系统平面图解答专家（北京市建筑设计研究院有限公司张锡虎教授级高级工程师，下同）：这是一个对规范没有特别明确问题的理解和执行问题。

ＧＢ　５００４５—９５《高层民用建筑设计防火规范》第８．１．３条规定：一类高层建筑和建筑高度超过３２ｍ的二类高层建筑“长度超过２０ｍ的内走道”应设排烟设施。

该建筑为建筑高度超过５０ｍ的商住楼，即一类高层公共建筑。

毫无疑问，其长度超过２０ｍ的内走道应设排烟设施。

当然，排烟设施可以采用自然排烟或机械排烟。

如图１所示，该建筑可能具备自然排烟条件。

例如“２个自然排烟口距离小于６０ｍ”，以及可开启外窗面积不小于走道面积的２％。

但是，ＧＢ　５００４５—９５《高层民用建筑设计防火规范》第８．４．１．１条又规定，一类高层建筑和高度超过３２ｍ的二类高层建筑，虽有直接自然通风，但长度超过６０ｍ的内走道，也应设置机械排烟设施。

这里有个关键问题，即什么叫做“长度”？是指总长度，还是指直接自然通风不能覆盖的长度？规范没有明确规定。

《实用供热空调设计手册》等资料上虽有些说法，但都不具备规范效力。

根据安全问题上“不避重就轻”的原则，宜按照总长度来理解较为稳妥。

因此，该工程宜按由走廊总长度计算得出的全部面积及不具备自然排烟条件房间的面积之和设置机械排烟系统。

问题２：关于空调风管和排烟管道穿越防火分区：１）新风管道及排烟管道横向穿越防火分区，但不服务于所穿过的防火分区，而服务于另外的防火分区可不可以？是否加防火阀即可？２）地上内走道及无窗房间有机械排烟时是否一定要加５０％补风？３）位于地下１层的燃气锅炉房及柴油发电机房是否应该加排烟系统？还是只加事故排风即可？解答专家：应根据建筑的消防类别，有针对性地执行ＧＢ５００１６—２００６《建筑设计防火规范》、ＧＢ　５００４５—９５《高层民用建筑设计防火规范》或其他设计防火规范。

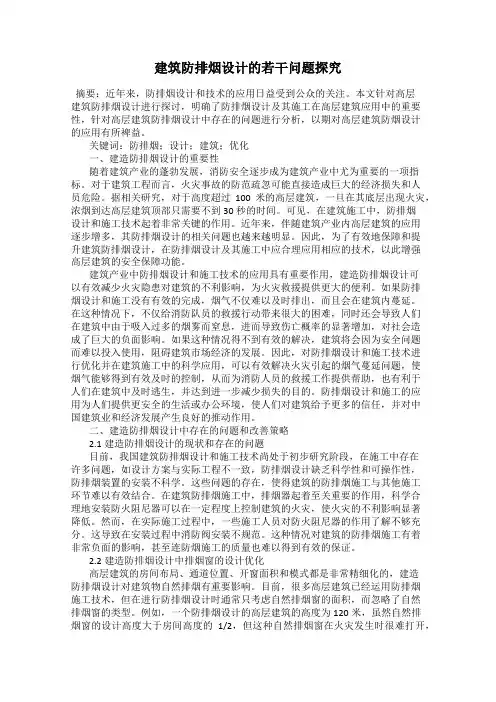

建筑防排烟设计的若干问题探究摘要：近年来，防排烟设计和技术的应用日益受到公众的关注。

本文针对高层建筑防排烟设计进行探讨，明确了防排烟设计及其施工在高层建筑应用中的重要性，针对高层建筑防排烟设计中存在的问题进行分析，以期对高层建筑防烟设计的应用有所裨益。

关键词：防排烟；设计；建筑；优化一、建造防排烟设计的重要性随着建筑产业的蓬勃发展，消防安全逐步成为建筑产业中尤为重要的一项指标。

对于建筑工程而言，火灾事故的防范疏忽可能直接造成巨大的经济损失和人员危险。

据相关研究，对于高度超过100米的高层建筑，一旦在其底层出现火灾，浓烟到达高层建筑顶部只需要不到30秒的时间。

可见，在建筑施工中，防排烟设计和施工技术起着非常关键的作用。

近年来，伴随建筑产业内高层建筑的应用逐步增多，其防排烟设计的相关问题也越来越明显。

因此，为了有效地保障和提升建筑防排烟设计，在防排烟设计及其施工中应合理应用相应的技术，以此增强高层建筑的安全保障功能。

建筑产业中防排烟设计和施工技术的应用具有重要作用，建造防排烟设计可以有效减少火灾隐患对建筑的不利影响，为火灾救援提供更大的便利。

如果防排烟设计和施工没有有效的完成，烟气不仅难以及时排出，而且会在建筑内蔓延。

在这种情况下，不仅给消防队员的救援行动带来很大的困难，同时还会导致人们在建筑中由于吸入过多的烟雾而窒息，进而导致伤亡概率的显著增加，对社会造成了巨大的负面影响。

如果这种情况得不到有效的解决，建筑将会因为安全问题而难以投入使用，阻碍建筑市场经济的发展。

因此，对防排烟设计和施工技术进行优化并在建筑施工中的科学应用，可以有效解决火灾引起的烟气蔓延问题，使烟气能够得到有效及时的控制，从而为消防人员的救援工作提供帮助，也有利于人们在建筑中及时逃生，并达到进一步减少损失的目的。

防排烟设计和施工的应用为人们提供更安全的生活或办公环境，使人们对建筑给予更多的信任，并对中国建筑业和经济发展产生良好的推动作用。

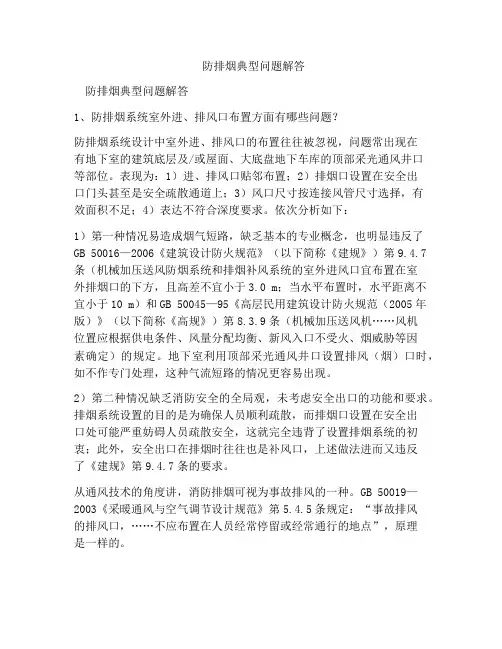

防排烟典型问题解答防排烟典型问题解答1、防排烟系统室外进、排风口布置方面有哪些问题？防排烟系统设计中室外进、排风口的布置往往被忽视，问题常出现在有地下室的建筑底层及/或屋面、大底盘地下车库的顶部采光通风井口等部位。

表现为：1）进、排风口贴邻布置；2）排烟口设置在安全出口门头甚至是安全疏散通道上；3）风口尺寸按连接风管尺寸选择，有效面积不足；4）表达不符合深度要求。

依次分析如下：1）第一种情况易造成烟气短路，缺乏基本的专业概念，也明显违反了GB 50016—2006《建筑设计防火规范》（以下简称《建规》）第9.4.7条（机械加压送风防烟系统和排烟补风系统的室外进风口宜布置在室外排烟口的下方，且高差不宜小于3.0 m；当水平布置时，水平距离不宜小于10 m）和GB 50045—95《高层民用建筑设计防火规范（2005年版）》（以下简称《高规》）第8.3.9条（机械加压送风机……风机位置应根据供电条件、风量分配均衡、新风入口不受火、烟威胁等因素确定）的规定。

地下室利用顶部采光通风井口设置排风（烟）口时，如不作专门处理，这种气流短路的情况更容易出现。

2）第二种情况缺乏消防安全的全局观，未考虑安全出口的功能和要求。

排烟系统设置的目的是为确保人员顺利疏散，而排烟口设置在安全出口处可能严重妨碍人员疏散安全，这就完全违背了设置排烟系统的初衷；此外，安全出口在排烟时往往也是补风口，上述做法进而又违反了《建规》第9.4.7条的要求。

从通风技术的角度讲，消防排烟可视为事故排风的一种。

GB 50019—2003《采暖通风与空气调节设计规范》第5.4.5条规定：“事故排风的排风口，……不应布置在人员经常停留或经常通行的地点”，原理是一样的。

3）室外进、排风口采用的百叶风口，其构造包括防雨叶片及滤网等，在气流通道上形成了相当大的阻力，减小了有效通风面积，如不采取相应措施，通风量将很难得到保证。

4）表达不符合深度要求，例如地下室平面表示有通风竖井，出地面就消失不见；或标注“详建施”，把专业之间的配合关系变成相互替代关系；或只标注风口面积或尺寸，而不标注安装高度；等等。
