LED及光电探测器

LED光强分布测试仪操作规程在进行LED光强分布测试仪操作之前，我们需要了解并遵守一些操作规程，以确保测试仪的正确使用和安全。

1.设备准备a.确保测试仪处于正常工作状态，检查电源是否打开，并连接测试装置。

b.检查测试仪的光电探测器是否完好无损，清洁探测器表面，确保没有任何杂物或灰尘。

2.安全操作a.在操作之前，应戴好眼睛保护镜、手套等防护装备，以防止受伤。

b.避免直接观察或照射测试仪前面板，以免对眼睛造成伤害。

3.测试样品准备a.确保测试样品在测试之前已经处于工作状态，并达到了稳定的光亮度。

b.准备好需要测试的LED灯具或其他光源，并确保其电源已连接并正常工作。

4.测试环境准备a.确保测试环境光线较暗，并确保测试区域没有其他光源干扰。

b.若需要测试不同的角度，可使用转台将样品固定在不同的角度上。

5.测试仪操作a.打开测试仪的电源开关，并等待仪器启动和预热。

b.选择合适的测试模式和参数设置，如波长范围、测试时间等。

c.将光电探测器对准测试样品，确保光线垂直照射在表面上。

d.启动测试仪器开始测试，等待测试结果的显示和记录。

e.根据需要，可进行多次测量以获得更准确的测试结果。

6.数据处理和分析a.根据测试仪器的使用说明书，将测试结果导出至计算机或其他设备，并进行相应的数据处理和分析。

b.将测试结果与产品标准或规范进行比较，评估样品的性能是否符合要求。

c.根据需要，可生成测试报告并保存相关数据。

7.维护和保养a.在使用完毕后，及时关闭测试仪的电源，并断开与测试装置的连接。

b.定期清洁和维护测试仪器，以保持其正常工作状态。

8.安全存储a.确保测试仪器存放在干燥、通风的地方，远离水源和火源。

b.避免长时间不使用，可定期对测试仪器进行测试和校准。

以上是针对LED光强分布测试仪的操作规程，我们需要在使用前仔细阅读并遵守这些规程，以确保测试仪器的正确使用和测试结果的准确性。

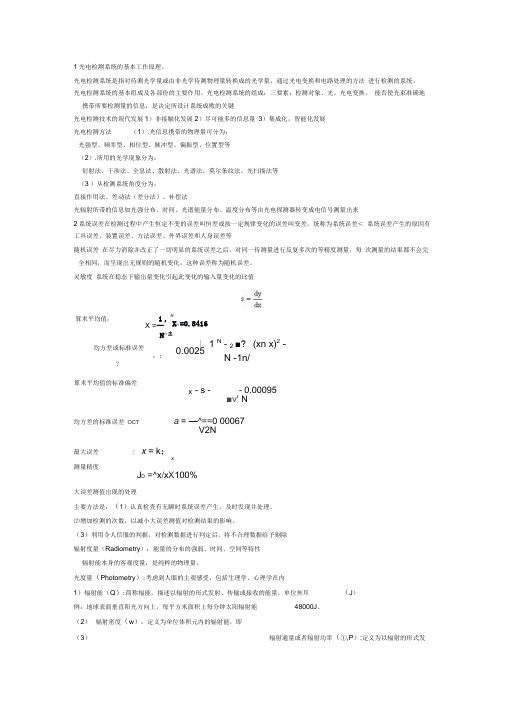

1光电检测系统的基本工作原理。

光电检测系统是指对待测光学量或由非光学待测物理量转换成的光学量，通过光电变换和电路处理的方法进行检测的系统。

光电检测系统的基本组成及各部份的主要作用。

光电检测系统的组成：三要素：检测对象、光、光电变换。

能否使光束准确地携带所要检测量的信息，是决定所设计系统成败的关键光电检测技术的现代发展1）非接触化发展2）尽可能多的信息量3）集成化，智能化发展光电检测方法（1）.光信息携带的物理量可分为：光强型、频率型、相位型、脉冲型、偏振型、位置型等（2）.所用的光学现象分为：衍射法、干涉法、全息法、散射法、光谱法、莫尔条纹法、光扫描法等（3 ）从检测系统角度分为：直接作用法、差动法（差分法）、补偿法光辐射所带的信息如光强分布、时间、光谱能量分布、温度分布等由光电探测器转变成电信号测量出来2系统误差在检测过程中产生恒定不变的误差叫恒差或按一定规律变化的误差叫变差，统称为系统误差＜系统误差产生的原因有工具误差、装置误差、方法误差、外界误差和人身误差等随机误差在尽力消除并改正了一切明显的系统误差之后，对同一待测量进行反复多次的等精度测量，每次测量的结果都不会完全相同，而呈现岀无规则的随机变化，这种误差称为随机误差。

灵敏度系统在稳态下输岀量变化引起此变化的输入量变化的比值算术平均值：1X =—NN' X n =0.8416 n 土均方差或标准误差：:？丨1 N- 2 ■?(xn x)2 - 0.0025N -1n/算术平均值的标准偏差x- s - - 0.00095■v' N均方差的标准误差OCT a = —^==0 00067V2N最大误差；x = k；x测量精度J D=^x/x X100%大误差测值岀现的处理主要方法是：（1）认真检查有无瞬时系统误差产生，及时发现并处理。

⑵增加检测的次数，以减小大误差测值对检测结果的影响。

（3）利用令人信服的判据，对检测数据进行判定后，将不合理数据给予剔除辐射度量（Radiometry）：能量的分布的强弱、时间、空间等特性辐射能本身的客观度量，是纯粹的物理量。

稀土材料在光电子器件中的应用光电子器件是指将光与电子相互转换的设备，广泛应用于通信、显示、能源和传感等领域。

稀土材料由于其独特的光电性能和结构特点，成为光电子器件中的重要材料之一。

本文将从发光材料、光电探测器和光纤通信器件三个方面探讨稀土材料在光电子器件中的应用。

一、发光材料发光材料是指能够将电能或其他能量形式转化为光能并发出可见光的材料。

稀土材料由于其丰富的能级结构和较大的能带宽度，具有优异的光致发光性能。

其中，钇铝石榴石(YAG)是一种常见的稀土发光材料。

通过掺入不同的稀土离子，如铒、钕或铽等，可以实现不同波长的发光。

这使得稀土材料在LED照明、显示器、激光器等领域得到广泛应用。

二、光电探测器光电探测器是指能够将光信号转化为电信号的器件。

稀土材料在光电探测器中的应用主要体现在增强探测器的敏感度和响应速度。

以硅为基础的光电探测器在可见光范围内的响应较低，而掺杂稀土离子后的硅材料能够吸收更多的光子，并提高电子-空穴对的产生率，从而提高光电探测器的灵敏度。

此外，稀土材料还可以改变光电探测器的能带结构，增加载流子的迁移率，提高响应速度。

因此，稀土材料在夜视器件、光通信和光谱分析等领域有着广泛的应用前景。

三、光纤通信器件光纤通信是一种基于光信号传输的通信方式，具有大带宽、低损耗和抗干扰等优点。

稀土材料在光纤通信器件中的应用主要体现在光纤放大器和光纤激光器中。

光纤放大器是一种能够放大光信号的器件，其中掺杂稀土离子的光纤材料被广泛应用于光纤放大器的增益介质。

稀土材料的能级结构使其能够实现宽带增益，提高光纤放大器的增益带宽。

同时，稀土材料还可以通过调节掺杂浓度和光纤结构，实现不同波长范围内的增益。

光纤激光器是一种能够产生激光光束的器件，而稀土材料的能级结构和较长的寿命使其成为激光器的理想工作介质。

掺杂稀土离子的光纤材料能够实现多种波长的激光输出，并具有较高的激光效率和较低的激光阈值。

综上所述，稀土材料在光电子器件中具有重要的应用价值。

光栅尺扫描频率光栅尺是一种利用光学原理进行精确位移测量的装置，它通过读取光栅上的刻线来确定物体的位置。

光栅尺通常由一个带有精细刻度的玻璃或金属光栅和一个与之相对应的扫描头组成。

扫描头配备有光源（如LED）和光电探测器，用于照射光栅并接收反射回来的光。

当光栅尺移动时，扫描头检测到的光强度变化对应于光栅上刻线的位置变化，从而实现对位移的测量。

扫描频率指的是光栅尺系统在单位时间内能够处理的最大位移变化量，也即扫描头能够检测到的最大光信号变化频率。

这个频率取决于多个因素：1. 光栅尺的分辨率：分辨率越高，即每个光栅刻线代表的位移量越小，所需检测的信号变化就越频繁，因此扫描频率可能会降低。

2. 扫描头的性能：扫描头中的光源、光电探测器和信号处理电路的速度和灵敏度都会影响扫描频率。

更高性能的元件允许更快地读取和处理光信号。

3. 电子设备的处理能力：光栅尺输出的信号需要通过电子设备进行处理，比如计数器或数据采集卡。

这些设备的数据处理速度会限制扫描频率。

4. 外部干扰和噪声：在实际应用中，外部电磁干扰、振动等因素可能影响扫描头的信号检测，需要通过滤波和信号增强技术来确保信号的准确性，这也可能对扫描频率产生影响。

为了限制光栅输出的最大频率，可以使用“时钟输出选项”。

这个功能允许用户设置一个最大频率，超过这个频率后，系统将不再增加计数，以防止因过快的信号变化导致电子装置计数错误。

在设计光栅尺系统时，需要根据具体应用的要求来选择合适的扫描频率，以确保测量的准确性和系统的稳定性。

在某些高速运动的应用场合，如高速机床或高速自动化生产线，可能需要更高的扫描频率来跟踪快速的位移变化。

而在一些精度要求较高但运动速度较慢的应用中，则可以使用较低的扫描频率。

光学式溶解氧电极的电路设计
光学式溶解氧电极是一种用于测量水中溶解氧浓度的传感器，
它利用氧分子对光的吸收特性来测量溶解氧的含量。

下面我将从电
路设计的角度对光学式溶解氧电极进行详细的回答。

首先，光学式溶解氧电极的电路设计需要考虑到光源、光电探
测器、信号放大和处理电路等部分。

光源通常采用LED作为光源，LED的选择需要考虑到波长和功率的匹配，以确保光源能够有效地
激发溶解氧传感膜的荧光发射。

光电探测器则用于接收溶解氧传感
膜发射的荧光信号，常用的光电探测器包括光电二极管（photodiode）或光电转换器。

其次，信号放大和处理电路是光学式溶解氧电极电路设计中至
关重要的一部分。

荧光信号较弱，需要通过放大电路进行信号放大，以提高信噪比和测量精度。

放大电路通常包括前置放大器和滤波器，用于放大和滤除杂散信号。

此外，还需要采用模数转换器（ADC）将
模拟信号转换为数字信号，以便于微处理器或其他数字设备进行处
理和显示。

另外，光学式溶解氧电极的电路设计还需要考虑到电源管理和
温度补偿等问题。

电路需要稳定的电源供应以确保测量的准确性和稳定性。

同时，温度对溶解氧的测量也有影响，因此需要考虑温度补偿电路，以消除温度变化对测量结果的影响。

总的来说，光学式溶解氧电极的电路设计需要综合考虑光源、光电探测器、信号放大和处理电路、电源管理和温度补偿等多个方面，以确保测量的准确性和稳定性。

在设计过程中需要充分考虑传感器的特性和测量环境的要求，选择合适的元器件和电路方案，进行严谨的电路设计和测试验证。

光耦合器（Optocoupler）是一种用于隔离电路的光电转换器件，它通常由一个光源（如LED）和一个光电探测器（如光敏二极管）组成。

在光耦合器中，原边并二极管通常指的是光电探测器的一部分，它用于检测通过光耦合器的光信号。

并二极管（Diode）是一种半导体器件，它允许电流在一个方向上流动，而在另一个方向上则阻止电流流动。

在光耦合器中，并二极管的作用是当光信号照射到光敏二极管时，光子的能量会被吸收，导致电子跃迁，从而改变光敏二极管的导电状态，进而产生电信号。

原边并二极管在光耦合器中的作用主要包括：
1. 光检测：
当光照射到光敏二极管时，光子的能量会被吸收，产生电子-空穴对。

在光敏二极管的内部电场的作用下，电子会被推向n型区，空穴被推向p型区，从而产生光生电流。

2. 信号转换：
光生电流会改变光敏二极管的导电性，从而将光信号转换为电信号。

这个电信号可以被放大并用于控制其他电路或设备。

3. 隔离：
光耦合器通过光传播信号，而不是直接通过导线传播电信号，因此可以实现输入和输出之间的电气隔离。

这有助于防止噪声和干扰的传播，同时也保护了电路的安全。

在设计光耦合器时，原边并二极管的选择和配置非常重要，因为它直接影响到光耦合器的性能，包括光电转换效率、隔离强度、带宽、输入输出阻抗等。

pdt光谱仪和led光谱仪光谱仪是一种用于测量光谱的仪器，它能够将光信号分解为不同波长的成分，并通过检测器将光信号转换为电信号。

在科学研究、实验室分析、工业检测以及医学应用等领域中，光谱仪被广泛使用。

本文将对PDT光谱仪和LED光谱仪进行介绍和比较，以帮助读者了解它们的特点和应用。

一、PDT光谱仪PDT光谱仪（Photon Detection Technology Spectrometer）是一种高性能光谱仪，它基于光电二极管（Photodiode）的检测器技术。

PDT光谱仪广泛应用于光学测量、光电子学、光谱分析和光学传感等领域。

其主要特点有：1. 高分辨率：PDT光谱仪具有较高的分辨率，能够将波长范围内的信号精确分解和检测。

2. 快速响应：PDT光谱仪具有快速的响应时间，可以实时获取光信号的变化。

3. 宽波长范围：PDT光谱仪适用于广泛的波长范围，从紫外到近红外。

4. 稳定性好：PDT光谱仪的光电二极管和电路设计使其具有较高的稳定性和可靠性。

5. 易于控制和操作：PDT光谱仪采用先进的控制系统和用户友好的界面，方便用户进行操作和参数设置。

PDT光谱仪广泛应用于光谱分析、荧光分析、化学分析以及光学传感等领域。

它被广泛应用于生物医学研究、环境监测、材料科学等领域中的光学测量和分析。

二、LED光谱仪LED光谱仪是一种基于LED（Light-Emitting Diode）的光源和光电二极管的检测器构成的光谱仪。

LED光谱仪具有以下特点：1. 高亮度：采用高亮度LED作为光源，提供足够的亮度和光强。

2. 良好的稳定性：LED光源具有良好的稳定性，可以提供稳定的光源信号。

3. 易于操作和控制：LED光谱仪具有简单的操作和控制界面，用户可以灵活设置和调整参数。

4. 经济实用：相比于传统的光源，LED光谱仪具有较低的成本，并且寿命较长。

LED光谱仪在显示器色彩校准、光学测量、颜色分析以及光谱分析等领域有着广泛的应用。

光路的基本结构
光路的基本结构通常由以下几个部分组成：
1. 光源：光源是产生和发射光的装置，可以是激光器、LED 等。

光源的选择取决于应用需求。

2. 准直器：准直器用于调整光线的传输方向和角度，使光线尽可能平行和聚焦。

常见的准直器包括透镜、反射镜等。

3. 光束分束器或耦合器：光束分束器或耦合器用于将光束分割成多个方向相同或类似的光束，或将多个光束混合成一个光束。

常见的光束分束器包括棱镜、光栅等。

4. 光路组件：光路组件是光学元件，用于改变光线的传输路径、方向和特性。

常见的光路组件包括透镜、反射镜、光学棒、光纤等。

5. 探测器：探测器用于接收和测量光信号的强度、频率等。

常见的探测器包括光电二极管、光电倍增管、光电探测器等。

6. 吸收器和屏蔽器：吸收器和屏蔽器用于吸收或屏蔽光线，以防止干扰和光的泄漏。

常见的吸收器和屏蔽器包括黑色吸光材料、光学滤波器等。

以上是光路的基本结构，根据具体的应用和需求，光路的结构可能会有所变化。

点型光电感烟火灾探测器JTY-GD-G3点型光电感烟火灾探测器•一、JTY-GD-G3特点JTY-GD-G3型点型光电感烟火灾探测器采用无极性信号二总线技术，可与海湾公司生产的各类火灾报警控制器配合使用。

本探测器主要具有以下特点：（1）内置带A/D转换的八位单片计算机，具备强大的分析、判断能力，通过在探测器内部固化的运算程序，可自动完成对外界环境参数变化的补偿及火警、故障的判断，存储环境参数变化的特征曲线，极大提高了整个系统探测火灾的实时性、准确性；（2）采用电子编码方式，现场编码简单、方便；（3）采用指示灯闪烁的方式提示其正常工作状态，可在现场观察其运行状况；（4）底部采用密封方式，可有效防水、防尘、防止恶劣的应用环境对探测器造成的损坏；（5）专利产品，专利号为ZL99311724.4。

二、JTY-GD-G3主要技术指标（1）工作电压：总线24V（2）监视电流≤0.6mA（3）报警电流≤1.8mA（4）报警确认灯：红色，巡检时闪烁，报警时常亮（5）使用环境：温度：-10℃～+55℃相对湿度≤95%，不结露（6）编码方式：十进制电子编码（7）外壳防护等级：IP23（8）外形尺寸：直径：100mm，高：56mm(带底座)三、JTY-GD-G3保护面积当空间高度为6m～12m时，一个探测器的保护面积，对一般保护场所而言为80m2。

空间高度为6m以下时，保护面积为60m2。

具体参数应以《火灾自动报警系统设计规范》（GB50116）为准。

四、JTY-GD-G3结构特征、安装与布线探测器的外形结构示意图如图1-1：探测器安装方式如图1-2：接线盒可采用86H50型标准预埋盒，其结构尺寸外形示意图如图1-3：DZ-02探测器通用底座外形示意图如图1-4：底座上有4个导体片，片上带接线端子，底座上不设定位卡，便于调整探测器报警指示灯的方向。

预埋管内的探测器总线分别接在任意对角的二个接线端子上（不分极性），另一对导体片用来辅助固定探测器。
