1.1.3 楼板的类型
砖拱楼板：采用钢筋混凝土倒t形梁密排，其间填以普通粘土砖或 特制的拱壳砖砌筑成拱形。
优点：比钢筋混凝土楼板节省钢筋和水泥
缺点：自重大、做地面使用材料多、造价偏高、不适用于地震区、 不宜用于地基条件差，易引起不均与沉降的房屋
1.1.3 楼板的类型
钢筋混泥土楼板：混凝土与钢筋共同制作。 优点：坚固、耐久、刚度大、强度高、防火性能好、可塑性好、便于工业化
楼板层按其结构层所用材料的不同，可分为木楼板、砖拱楼板、 钢筋混凝土楼板及压型钢板与混凝土组合楼板等多种形式。
钢筋混凝土楼板因其承载能力大、刚度好，且具有良好的耐久、 防火和可塑性，目前被广泛采用。按其施工方式不同，钢筋混凝土 楼板可分为现浇式、装配式和装配整体式三种类型。
1.1.3 楼板的类型
木楼板：一般由木梁、木格栅、木面板组成。 优点：自重轻、保温好、舒适、有弹性 缺点：易燃、易腐朽、易虫蛀、耐久性差、耗用大量木材、不环保
正槽形板：肋向下。受力合理，充分发挥混凝土良好 的抗压性能，缺点是截面不封闭，底面有肋不平整， 顶棚不美观，易积灰，板面薄，隔声差。
倒槽形板：肋向上，能提供平整的顶棚，槽内填轻质 材料科保温、隔声；缺点是受力不合理，不经济，需 要另做面板
空心板
孔行：矩形、方形、圆形、椭圆形
规格：预应力版板厚125mm，跨2.7-1.2m，非预应力板厚 160mm，跨2.1-3.0m。板宽600、900mm
整体地面
水泥地面：构造简单，施工方便，坚固，防潮，防水而又造价较 低。但水泥地面蓄热系数大，冬天感觉较冷，空气湿度大时易产 生凝结水，而且表面起灰，不易清洁。
水磨石地面：具有良好的耐磨性、耐久性、防水性、防火性，质 地美观，表面光洁，不起尘，易清洁等优点。

建筑构造 编写组
2
第四章 楼地层构造
楼地层包括楼盖层和地坪层。 楼盖层承受家具、设备、人体荷载以及本身的自重， 并将这些荷载和自重传给墙和柱，同时对墙体起着水平 支撑作用，加强建筑物的整体刚度，减少风力和地震作 用等水平力对墙体的不利影响。 地坪层分隔地基与底层空间，是建筑物最底层与土 壤相交接处的构件，它承受作用在地面上的全部荷载并 将荷载传给地层以下的土壤。
板面平整，制作简单，但自重较大，隔声效果差。常用于 1500mm左右，板厚为60～80mm。
（2）空心板 板面平整，板腹抽孔，孔洞形状有矩形、方形、圆形、椭圆 形等。 与实心平板相比，预制空心板具有经济性、隔声、隔热、刚 度好等特点。 跨度一般为2400～6600mm不等，板厚与板跨有关，跨度在 4200mm及以下时板厚120mm，跨度大于4200mm时板厚为180mm， 板宽有600mm、900mm、1200mm等。
建筑构造 编写组
3
4.1 楼盖层的组成、类型和要求
4.1.1楼盖层的作用
•传递荷载 •对墙体起水平支撑和加强结构整体性的作用 •防水、防火、保温、隔声等物理性能。
4.1.2楼盖层的组成和要求
1．楼盖层的组成 （1）面层----又称楼面或地面，分为饰面层和垫层。 •保护楼板、承受并传递荷载、绝缘， •对室内有很重要的清洁和装饰作用。 •面层的种类：实木地面、复合木地面、橡胶地面、地毯、地 砖、大理石（或花岗岩）、水磨石、普通水泥地面等。
建筑构造 编写组
17
4.2 钢筋混凝土楼板
图4.11预制实心平板
图4.12 预制空心板
建筑构造 编写组
18
4.2 钢筋混凝土楼板
（3）槽形板 当板的跨度尺寸较大时，为了减轻板的自重，将板作成 由肋和板构成的槽形板，即在实心板的两侧设有边肋， 作用在板上的荷载都由边肋来承担，是一种板梁结合的 构件。 板宽为500～1200mm，板跨长通常为3000～ 6000mm，板肋高为120～240mm，板厚仅为30mm。 槽形板减轻了板的自重，具有节省材料、便于在板上 开洞等优点，但隔声效果差。 预制槽形板的搁置有正置（肋朝下）和倒置（肋朝 上）两种

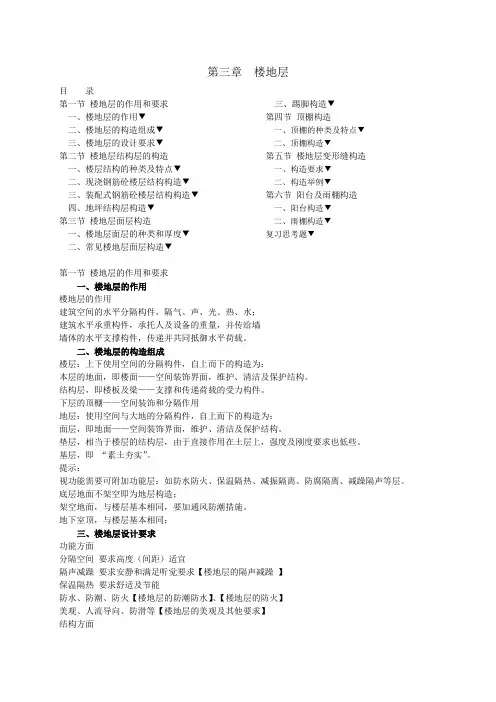

第三章楼地层目录第一节楼地层的作用和要求一、楼地层的作用▼二、楼地层的构造组成▼三、楼地层的设计要求▼第二节楼地层结构层的构造一、楼层结构的种类及特点▼二、现浇钢筋砼楼层结构构造▼三、装配式钢筋砼楼层结构构造▼四、地坪结构层构造▼第三节楼地层面层构造一、楼地层面层的种类和厚度▼二、常见楼地层面层构造▼三、踢脚构造▼第四节顶棚构造一、顶棚的种类及特点▼二、顶棚构造▼第五节楼地层变形缝构造一、构造要求▼二、构造举例▼第六节阳台及雨棚构造一、阳台构造▼二、雨棚构造▼复习思考题▼第一节楼地层的作用和要求一、楼地层的作用楼地层的作用建筑空间的水平分隔构件，隔气、声、光、热、水；建筑水平承重构件，承托人及设备的重量，并传给墙墙体的水平支撑构件，传递并共同抵御水平荷载。

二、楼地层的构造组成楼层：上下使用空间的分隔构件，自上而下的构造为：本层的地面，即楼面——空间装饰界面，维护、清洁及保护结构。

结构层，即楼板及梁——支撑和传递荷载的受力构件。

下层的顶棚——空间装饰和分隔作用地层：使用空间与大地的分隔构件，自上而下的构造为：面层，即地面——空间装饰界面，维护、清洁及保护结构。

垫层，相当于楼层的结构层，由于直接作用在土层上，强度及刚度要求也低些。

基层，即“素土夯实”。

提示：视功能需要可附加功能层：如防水防火、保温隔热、减振隔离、防腐隔离、减躁隔声等层。

底层地面不架空即为地层构造；架空地面，与楼层基本相同，要加通风防潮措施。

地下室顶，与楼层基本相同；三、楼地层设计要求功能方面分隔空间要求高度（间距）适宜隔声减躁要求安静和满足听觉要求【楼地层的隔声减躁】保温隔热要求舒适及节能防水、防潮、防火【楼地层的防潮防水】、【楼地层的防火】美观、人流导向、防滑等【楼地层的美观及其他要求】结构方面结构布置【楼层结构概念、楼地层的结构布置】强度及刚度【楼地层的强度和刚度】经济及耐久方面【楼地层经济及耐久性要求】▲楼地层的隔声减噪隔声和减噪隔声是隔绝房间外部的噪声；减噪是减少房间内的噪声，包括减少外部的声音传入和内部的声音发生。
