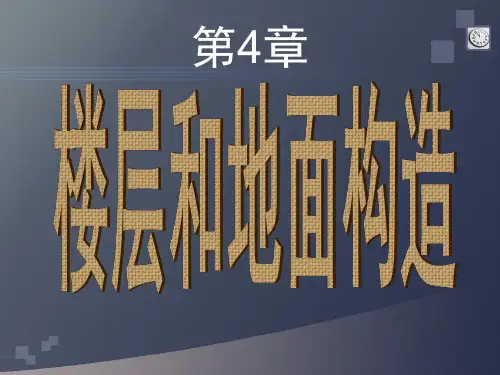

(第4章 楼层和地面构造)

(2) 楼层防水 有防水要求的楼层，其结构应以现浇钢 筋混凝土楼板为好。面层也宜采用水泥砂浆、 水磨石地面或贴缸砖、瓷砖、陶瓷锦砖等防 水性能好的材料。常见的防水材料有防水卷 材、防水砂浆和防水涂料等。(图4.16(a)、 (b)) 竖向管道穿越的地方是楼层防水的薄弱 环节。工程上有两种处理方法：(图4.16(c)、 (d))
细石 混凝 土地 面
类别
名称
简图
构造 地面 楼面
地面砖 地面
块材 镶铺 类
石材板 地面
（1）8~10mm厚地面砖，干水泥擦缝； （2）20mm厚1∶3干硬性水泥砂浆结合 层表面撒水泥粉； （3）水泥砂浆一道（内掺建筑胶）； (4) 现浇钢筋混凝 （4）60mm厚C15混凝 土楼板或预制楼 土垫层； 板上的现浇叠合 （5）素土夯实 层 （1） 20mm厚板材干水泥擦缝； （2） 20mm厚1∶3干硬性水泥砂浆结合 层表面撒水泥粉； （3） 刷水泥砂浆一道（内掺建筑胶） （4）现浇钢筋 （4）60mm厚C15混凝 混凝土楼板或预 土垫层；
4.5 顶棚构造
4.5.1 直接式顶棚 直接式顶棚：在钢筋混凝土楼板下直接 喷刷涂料、抹灰，或粘贴饰面材料的构造做 法。多用于大量性的民用建筑中，常有以下 直接喷刷涂料的顶棚 几种做法：

抹灰顶棚(图4.18(a))

贴面顶棚(图4.18(b))
4.5.2 吊挂式顶棚
吊挂式顶棚：简称吊顶，是指顶棚的装 修表面与屋面板或楼板之间留有一定距离， 这段距离形成的空腔，可以将设备管线和 结构隐藏起来，也可使顶棚在这段空间高 度上产生变化，形成一定的立体感，增强 装饰效果。
类 名称 别
简图
构造 地面 楼面
（1） 1.6~3.2mm厚彩色石英塑料板，用专 用胶粘剂粘贴； （2） 20mm厚1∶25水泥砂浆压实抹光； （3）水泥砂浆一道（内掺建筑胶）； （4）60mm厚C15混凝土 (4)现浇钢筋混 垫层 凝土楼板或预 （5）0.2mm厚浮铺塑料薄 制楼板上的现 膜一层 浇叠合层 （6）素土夯实 （1）5~10mm，8~10mm厚地毯； （2）20mm厚1∶25水泥砂浆压实抹光； （3）水泥砂浆一道（内掺建筑胶）； （4）60mm厚C15混凝土 (4)现浇钢筋混 垫层 凝土楼板或预 （5）0.2mm厚浮铺塑料薄 制楼板上的现

二、 楼地板的基本组成
❖
1.面层 又称为楼面。面层与人、家具设备等直接接触，起着保护楼板、承受并传递荷载的作用，
同时对室内有很重要的清洁及装饰作用。
❖
2.结构层 即楼板，是楼层的承重部分。
❖
3.顶棚层 位于楼板层最下层，主要作用是保护楼板、安装灯具、装饰室内、遮掩各种水平管线等。
❖
4.附加层 又称功能层，对有特殊要求的室内空间，楼板层应增设一些附加层次。主要作用是隔声、
井格的几种布置 （a）正交正放 （b）正交斜放 （c）斜交斜放
井式楼板
（3）密肋式楼板 ❖ 这种楼板层也称为密梁式楼板层，它是将梁的间距适当加密，一般梁的间距不超过2.5m，板与
梁整浇在一起。 ❖ 密肋式楼板层可用于平面尺寸较大的狭长建筑空间。
密肋式楼板
3.无梁楼板
➢ 无梁楼板是直接支承在柱上，不设主梁和次梁的楼板。 ➢ 柱网一般布置为方形，柱距以6m左右较为经济。 ➢ 柱的顶部一般设柱帽或托板。 ➢ 板厚不宜小于120mm。 ➢ 无梁楼板楼层净空较大，顶棚平整，采光通风和卫生条件较好，适宜于活荷载较大的商
材量大，除林区外，现已极少采用。 （2）钢筋混凝土楼板.因其承载能力大、刚度好，且具有良好的耐久、防火性和可塑性，目前被广泛
采用。 （3）压型钢板组合楼板。是利用压型钢板为底模，上部浇注混凝土而形成的一种组合楼板。它具有
强度高、刚度大、施工速度快等优点，但钢材用量大，造价高。
楼板的类型 （a）木楼板（b）钢筋混凝土楼板（c）压型钢 板混凝土楼板
5.2 钢筋混凝土楼板 钢筋混凝土楼板根据施工方法的不同，可分为现浇整体式、预制装配式、装配整体式三种类型。
一、现浇整体式钢筋混凝土楼板
❖ 现浇整体式钢筋混凝土楼板是在施工现场进行支模板、绑扎钢筋、浇注并振捣混凝土、养护、 拆模等工序而将整个楼板浇筑而成整体。

压型钢衬板起着模板和受拉钢筋的双重作用。这样组合
楼板混凝土受正弯矩部分只需配置构造钢筋即可。压型 钢板组合楼板在国外高层建筑中得到广泛的应用（下页 图）。
压型钢板组合楼图
（a）立体图
（b）基本组成
钢衬板（压型钢板）组合楼板构造
钢衬板组合楼板是由钢梁、组合板和楼面层三部分组 成。 构造形式：单层钢衬板组合楼板、双层钢衬板组合楼 板。 连接方法：焊接、螺栓连接、铆钉连接。
（二）梁板式楼板
当房间很大时，除板外还有次梁和主梁等构件。
1、当板为单向板时称为：单向板梁板式楼板。
单向板梁板式楼板由板、次梁和主梁组成
（下页图示）。 2、当板为双向板时称为：双向板梁板楼板。 双向板梁板楼板一般情况下无主次梁之分，由 板和梁组成。
梁板式楼板
梁板式楼板构造（1）
梁分为主梁、次梁。
可避免上下层房间的相ຫໍສະໝຸດ 影响。不 同使用性质的房间对隔声的要求不
同，一般楼层隔声量在40~50dB。
楼板主要是隔绝固体传声，如人的脚步声、拖动家具、
敲击楼板等，防止固体传声可采取以下措施：
（1）在楼板表面铺设地毯、橡胶、塑料毡等柔性材料， 减弱撞击楼板层的和楼板本身的振动，隔声效果好。
（2）在楼板下加设吊顶，用隔绝空气声的办法来降低 固体传声。吊顶的面层应很密实，不留缝隙，以免降低
和1/15的板跨。
图4-6 无梁楼板
返回
5. 压型钢板组合楼板
压型钢板组合楼板是以截面为凹凸相间的压型钢板做衬
板与现浇混凝土面层浇筑在一起构成的整体性很强的一
种楼板。 压型钢板组合楼板主要由楼面层、组合板和钢梁三部分 所构成，组合板包括现浇混凝土和钢衬板。由于混凝土 承受剪力与压力，钢衬板承受下部的压弯应力，因此，

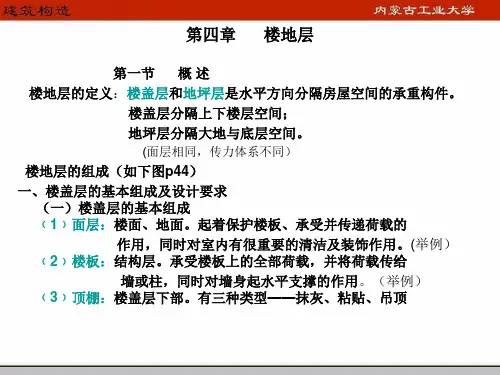

第四章楼地层第一节概述楼地层的定义：楼盖层和地坪层是水平方向分隔房屋空间的承重构件。

楼盖层分隔上下楼层空间；地坪层分隔大地与底层空间。

(面层相同，传力体系不同）楼地层的组成（如下图p44）一、楼盖层的基本组成及设计要求（一）楼盖层的基本组成﹙1﹚面层：楼面、地面。

起着保护楼板、承受并传递荷载的作用，同时对室内有很重要的清洁及装饰作用。

(举例）﹙2﹚楼板：结构层。

承受楼板上的全部荷载，并将荷载传给墙或柱，同时对墙身起水平支撑的作用。

（举例）﹙3﹚顶棚：楼盖层下部。

有三种类型——抹灰、粘贴、吊顶（二）楼板层的设计要求1、楼板具有足够的承载力和刚度﹙1﹚足够的强度：楼板能够承受使用荷载和自重﹙2﹚足够的刚度：楼板的变形应在允许的范围内2、满足隔声、防火、防水、热工等方面的要求﹙1﹚隔声要求：（声音对建筑的危害）ⅰ、隔绝空气传声：可采取使楼板密实、无裂缝等构造措施。

ⅱ、隔绝固体传声：a在楼板面铺设弹性面层、b设浮筑层（垫层）、c设吊顶。

﹙2﹚防火要求：楼板使用不燃材料和耐火极限高的材料。

﹙3﹚防水要求：厨房、卫生间等湿房间应作好地面防潮、防水。

﹙4﹚热工要求：对于有一定温湿度要求的房间，在楼板层中设置保温层，减少通过楼板的冷热损失。

（冷库设计）3、满足经济要求二、楼板的类型及选用压型钢板组合楼板1、木楼板2、钢筋混凝土楼板3、压型钢板组合楼板第二节钢筋混凝土楼板施工方法分类：1 现浇式、2 装配式、3 装配整体式一、装配式钢筋混凝土楼板（P48）﹙一﹚板的类型1、平板：板跨1500mm左右、板厚60mm，可作成平板。

用于小跨度房间，如走廊、卫生间等。

2、槽型板：3~6m由肋和板构成。

肋高120～240mm，板厚30mm。

分正放（肋朝下，辅助房间）、倒放（肋朝上，保温隔声房间）两种。

3、空心板：将预制板抽孔作成空心板。

目前我国空心板跨度为2.7～7.2m，板厚120～240mm。

空心板作楼板，不宜在其上任意打孔，如需开洞，在板制作时就预先留出孔洞位置。
