锚索施工安全技术措施

1 -350大巷及22采区下部车场打锚杆、锚索

施工安全技术措施

目前，-350大巷及22采区下部车场巷道内围岩压力较大，局部巷道出现浆皮开裂、破碎现象。为确保矿井安全生产，决定对-350大巷及22采区下部车场打锚杆、锚索加强支护。为保证施工安全，特制定本安全技术措施。

一、原巷道情况

-350大巷原支护方式为锚网喷支护，原巷道规格：净宽×净高=4.4m×3.4m，直墙圆弧拱断面。巷道顶部布置有照明灯一趟，水沟帮布置有风水管，水沟对帮有动力电缆和通讯电缆。

22采区下部车场原支护方式为U型钢支护，原巷道规格：下净宽×净高=5.2m×3.4m，直墙圆弧拱断面。巷道顶部布置有照明灯一趟，水沟帮布置有两趟风水管，水沟对帮有动力电缆和通讯电缆。

总工程量：800m。

二、巷道规格及施工质量要求

1、-350大巷维修后的巷道断面规格同原巷道设计断面规格：净宽×净高=4.4m×3.4m。

2、22采区下部车场修后的巷道断面规格同原巷道设计断面规格：下净宽×净高=5.2m×3.4m。为加强支护在巷道内补打5排锚索，间排距1400×2400mm，从正顶向两腮窝布置。巷道两帮进行补打锚杆，间排距800×800mm。

3、锚索规格：Φ18.9mm×4000mm的钢绞线锚索，锚索托盘规格：长×宽×厚=300×300×15mm，每根锚索使用2卷CK2335及2卷Z2335型树脂锚固剂，锚索外漏长度100～150mm，锚索预拉力不低于100KN（36Mpa）。

4、锚杆规格：Φ20×1800mm的左旋螺纹钢锚杆，底角帮锚杆与水平面成15°夹角倾斜向下（距底板向上不得超过400mm）；每根锚杆配备1卷CK2335及2卷Z2335树脂锚固剂；锚杆托盘规格：长×宽×厚=150×150×8mm，锚杆锚固力不小于120KN(43MPa)，扭矩不小于150N·m，螺丝

2 上紧后托盘紧贴岩面。

三、安全技术措施

(一)一般安全技术措施

锚索起吊减速器施工安全技术措施

鉴于盛博煤矿综采工作面设备安装，确保重物起吊的安全，制定如下技术措施：

一、起吊滚筒、摇臂固定锚索的要求

1、作为起吊用的锚索采用长度不小于6m预应力钢绞线，锚索采用抗拉力强度不得低于1860Mpa、直径不小于17.8mm的钢绞线，预应力部小于180KN；支设时锚固长度不得小于2.5m，锚固力不得小于100KN，每根锚索所承载的重量不得超过10吨。起吊锚索每2根或4根为一组，为保证每根锚索受力均匀，应使用刚性连接件（16号以上的槽钢、扁钢）或柔性连接件（高强度φ18×64圆环链并上紧M20×80的螺丝）将两根或四根锚索连接形成起吊架后，再与其他起吊机具相连接，以保证各生根点受力平衡。

2、起吊锚索端头带特制铁托板，规格为150mm×150mm×10mm，并用专用锁具固定，锚索外露端头长度不得小于100mm；

3、起吊大于3t，小于5t的物件时，选择用锚索起吊时，必须为2根锚杆共同作为起吊点，两根起吊锚索间距为300mm，

4、用于起吊的两根锚索间用钢丝绳扣连接，在挂起吊葫芦时，必须找准两根锚索合力点，严禁偏斜，出现两个起吊点受力不均现象；

5、起吊锚索与起吊葫芦间用钢丝绳扣连接（或40T刮板输 送机的链条与马蹄环代替）须用M20×75螺栓将马蹄环封口，并带紧螺帽，且每一次只能起吊一件。

6、用于连接、起吊用的钢丝绳采用直径不小于18.5mm的6×19钢丝绳，绳头用和钢丝绳规格相符的绳卡固定牢靠，每个绳头用于固定的绳卡不得少于4个，卡接长度不得小于400mm；钢丝绳不得有断丝、锈蚀现象，否则不得使用。如若两根锚索之间用钢丝绳扣没法很好的连接时，可采用11#矿工钢加工的托梁进行连接，用钢丝绳扣作为连接托梁与起吊葫芦挂钩，钢丝绳扣必须放置于托梁中间，严禁发生偏斜；

7、钢丝绳扣长度根据起吊点巷高、物件大小确定；

8、起吊点必须选在顶板稳定、支护完整、无淋水的地段；

预应力锚索施工技术措施

一 工程概况

1、右岸溢洪道及右坝肩地段岩石主要为MV-1黑云花钢片麻岩夹角闪云云母片岩及云母角闪岩.山坡岩体御荷作用强烈,岩石为强风化及弱风化,局部基岩裸露,在Ⅱ区EL970.00m～EL990.00m高程之间的边坡上设置5排锚索,间、排距5m,共200根,以控制坐标点为起点向上游方向布置,设锚索L=35m,方向N80E°～S80E°,锚固角下倾15°. 预应力锚索采用1000KN,长度为35m。.

2、右岸溢洪道及右坝肩预应力锚索设置具体位置见“0000000勘测设计研究院下发的右岸溢洪道、泄洪(兼导流)隧洞出口一期开挖及边坡支护图(4/6)”中5-5剖面. 5-5剖面上、锚索方位角分别为NE59°和NE74°, 锚索下倾15°.预应力锚索采用1000KN,长度为35m,@5m×5m(水平距离×高差).

主要参数表

项 目 钢绞线(束) 钢绞线强度(N/m2m) 外锚头钢垫板尺寸(mm) 锚索钻孔直径(mm) 锚墩底宽(mm) 锚墩底宽(mm) 锚墩高度(mm) 锚墩混凝土等级 内锚固断长度(m)

技术参数 7 1860 －250×250×40 φ115 300 1500 600 C30 5

二 施工布置

<1> 施工供风

主供风站位于930-2#公路和910-3#公路交叉处附近,距离锚索工作面段路长度约270m,使用2台20m3/min电动空压机,另有2台12m3/min柴油空压机位于工作面附近作为临时备用.

<2> 施工用水

在960-1#公路上方靠近施工区地方建一方位蓄水池,总容量约80m3,注浆时由此蓄水池供水.

<3> 施工用电

施工电源由变压器房沿边坡拉一条主电源线,引至主锚索工作面.

<4> 砂石料供应

采用由业主统供料场砂石料.

<5> 砼及水泥浆的供应

在作业面附近布置2台0.35m3/min的移动式搅拌机以及2台ZLB-3型注浆机. <6> 锚索加工场地

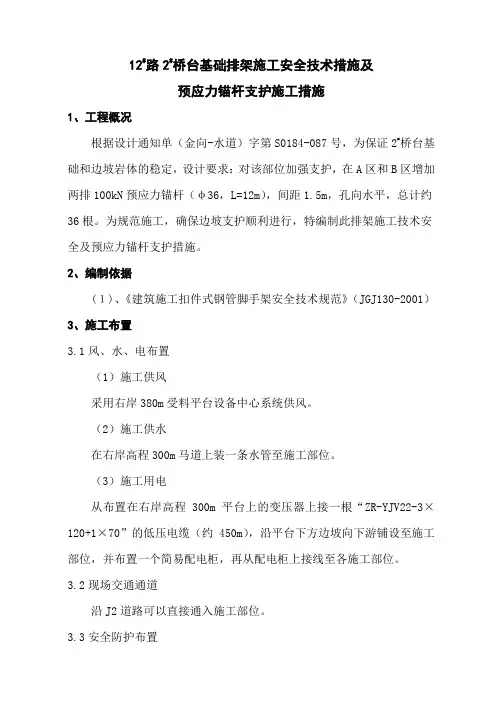

12#路2#桥台基础排架施工安全技术措施及

预应力锚杆支护施工措施

1、工程概况

根据设计通知单（金向-水道）字第S0184-087号，为保证2#桥台基础和边坡岩体的稳定，设计要求：对该部位加强支护，在A区和B区增加两排100kN预应力锚杆（φ36，L=12m），间距1.5m，孔向水平，总计约36根。为规范施工，确保边坡支护顺利进行，特编制此排架施工技术安全及预应力锚杆支护措施。

2、编制依据

(１)、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）

3、施工布置

3.1风、水、电布置

（1）施工供风

采用右岸380m受料平台设备中心系统供风。

（2）施工供水

在右岸高程300m马道上装一条水管至施工部位。

（3）施工用电

从布置在右岸高程300m平台上的变压器上接一根“ZR-YJV22-3×120+1×70”的低压电缆（约450m），沿平台下方边坡向下游铺设至施工部位，并布置一个简易配电柜，再从配电柜上接线至各施工部位。

3.2现场交通通道

沿J2道路可以直接通入施工部位。

3.3安全防护布置 由于地厂排沙洞边坡正在进行支护施工，预应力锚杆施工部位处在下方，为了防止上部危石及扣件等器物掉落伤人，在地厂排沙洞下方距边坡开口线1.0m处增设一排安全防护栏，上游至12#路2#桥台边缘，下游紧贴边坡。

安全防护栏采用钢管套插筋做骨架，竹跳板紧密绑扎形成，沿边坡开口线每2.0m布置一根φ28插筋，手风钻造孔，入岩1.5m，外露0.5m，注浆使锚杆与孔壁密实，外套φ48钢管，用扣件锁牢。内侧绑扎竹跳板，紧密排列。

4、排架搭设基本要求
