预应力锚索施工安全技术措施

预应力锚索施工作业指导书

预应力锚索是通过外端固定于基面，另一端锚固在滑动面以内的稳定岩体中穿过边坡滑动面的预应力钢绞线，直接在滑面上产生抗滑阻力，增大抗滑摩擦阻力，使结构面处于压紧状态，以提高边坡岩体的整体性，从而从根本上改善岩体的力学性能，有效地控制岩体的位移，促使其稳定。

1适用范围

适用于城市轨道交通车站预应力锚索施工。一般用于车站标准段的内支撑系统，内锚头锚入稳定岩体，外锚头则安装在基坑开挖面，通过施加预应力来保证车站基坑及围护结构的稳定。

2作业准备

1.施工前准备

1）场地准备

预应力锚索施工需准备好钢绞线堆放、加工场地和水泥、砂石料堆放场地以及砂浆拌合场地，其中钢绞线堆放场地需要硬化并做好防雨防潮措施。

2）给排水和供电设备

根据施工规模及设备配置情况，计算和确定工地所需的供电量，并考虑生活照明等，设置变压器及配电系统；设计施工供水的水源及给水管系统，保证预应力锚索的施工用水。

2.机械设备

根椐工程项目工期和车站所处的地质情况的特点，结合单位的设备情况来配备。

1）预应力张拉设备

根据现场实际情况，配备满足工期及施工要求的预应力张拉设备X套。每套预应力张拉设备包括满足施工要求的千斤顶1个、油泵1台、压力表2块及配套的锚具。

2）钻孔、注浆设备

配备空压机X台、钻孔机X台、砂浆注浆机X台，具体数量根据现场实际需要确定。 3）其他设备

配备台式砂轮切割机X台、手持式砂轮切割机X台、砂浆搅拌机X台，具体数量根据现场实际需要确定。

3. 施工材料的调查及试验

工地试验室已对进场的材料进行检验，合格后方可使用，严格保证施工中进场的原材料符合质量要求。开工前将有关资料报监理和业主。

3施工程序及工艺流程

预应力锚索施工程序及流程详见下图。

图5.2.2.1 预应力锚索施工工艺流程图

4施工作业内容

1.锚孔测放

基坑施工边挖边加固，即开挖一级，防护一级，不得一次开挖到底。根据设计图纸要求，将锚孔位置准确测放在开挖面上，孔位误差水平方向不得超过100mm，垂直方向不得超过50mm。底部偏斜误差不得超过锚索长度的3%。

预应力锚索施工技术交底

一、工程概述

本次预应力锚索施工是为了增强具体工程名称的稳定性和承载能力。施工区域位于具体地点，该区域地质条件复杂，需要通过预应力锚索技术来确保工程的安全和可靠性。

二、施工准备

1、 技术准备

熟悉施工图纸和相关规范，制定详细的施工方案。

进行技术交底，确保施工人员了解施工流程和技术要求。

2、 材料准备

预应力锚索：采用高强度、低松弛的钢绞线，其性能应符合国家标准。

锚具：选用与钢绞线配套的锚具，确保锚固可靠。

水泥：使用标号不低于具体标号的普通硅酸盐水泥。

砂、石子：选用质地坚硬、级配良好的砂和石子。

3、 机械设备准备 钻孔设备：根据地质条件选择合适的钻孔机械，如潜孔钻机、地质钻机等。

注浆设备：包括注浆泵、搅拌机等。

张拉设备：选用精度符合要求的千斤顶和油压表。

4、 现场准备

清理施工场地，确保场地平整、畅通。

按照设计要求，测放锚索孔位，并做好标记。

三、施工工艺流程

1、 钻孔

按照设计孔位和角度进行钻孔，孔深应超过设计长度具体数值。

钻孔过程中要保持孔壁的完整性，防止塌孔。

钻进达到设计深度后，用高压风清孔，清除孔内的岩粉和碎屑。

2、 锚索制作与安装

按照设计要求制作锚索，将钢绞线进行编束，并每隔具体距离设置一个隔离架。

在锚索自由段套上塑料波纹管，两端用胶带密封，以防止注浆时浆液进入自由段。

将制作好的锚索缓慢放入孔内，确保锚索居中。 3、 注浆

采用具体注浆材料进行注浆，浆液的配合比应通过试验确定。

注浆采用压力注浆法，注浆压力一般为具体压力值，确保浆液充满孔内。

注浆完成后，及时清洗注浆设备。

4、 锚墩制作

在锚索孔口处浇筑锚墩，锚墩的尺寸和混凝土强度应符合设计要求。

锚墩混凝土应振捣密实，表面平整。

5、 张拉锁定

待锚墩混凝土强度达到设计强度的具体百分比后，进行锚索张拉。

张拉顺序应按照设计要求进行，分级加载，每级加载后稳定具体时间，测量锚索的伸长量。

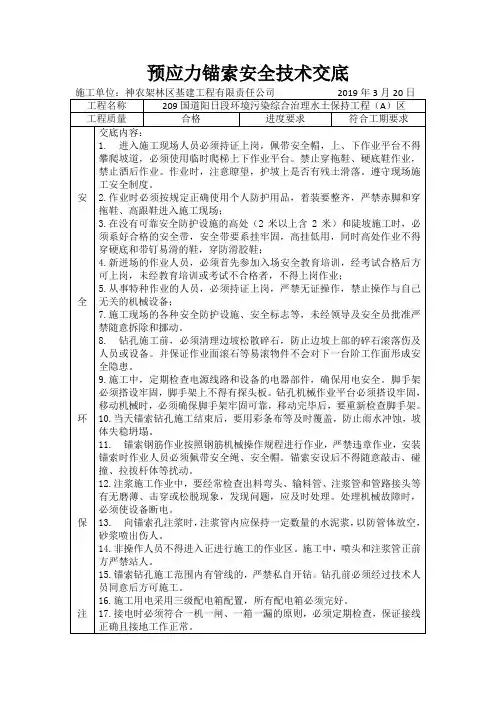

预应力锚索安全技术交底

施工单位：神农架林区基建工程有限责任公司 2019年3月20日

工程名称 209国道阳日段环境污染综合治理水土保持工程（A）区

工程质量 合格 进度要求 符合工期要求

安

全

环

保

注

交底内容：

1. 进入施工现场人员必须持证上岗，佩带安全帽，上、下作业平台不得攀爬坡道，必须使用临时爬梯上下作业平台。禁止穿拖鞋、硬底鞋作业，禁止酒后作业。作业时，注意瞭望，护坡上是否有残土滑落。遵守现场施工安全制度。

2.作业时必须按规定正确使用个人防护用品，着装要整齐，严禁赤脚和穿拖鞋、高跟鞋进入施工现场；

3.在没有可靠安全防护设施的高处（2米以上含2米）和陡坡施工时，必须系好合格的安全带，安全带要系挂牢固，高挂低用，同时高处作业不得穿硬底和带钉易滑的鞋，穿防滑胶鞋；

4.新进场的作业人员，必须首先参加入场安全教育培训，经考试合格后方可上岗，未经教育培训或考试不合格者，不得上岗作业；

5.从事特种作业的人员，必须持证上岗，严禁无证操作，禁止操作与自己无关的机械设备；

7.施工现场的各种安全防护设施、安全标志等，未经领导及安全员批准严禁随意拆除和挪动。

8. 钻孔施工前，必须清理边坡松散碎石，防止边坡上部的碎石滚落伤及人员或设备。并保证作业面滚石等易滚物件不会对下一台阶工作面形成安全隐患。

9.施工中，定期检查电源线路和设备的电器部件，确保用电安全。脚手架必须搭设牢固，脚手架上不得有探头板。钻孔机械作业平台必须搭设牢固，移动机械时，必须确保脚手架牢固可靠，移动完毕后，要重新检查脚手架。

10.当天锚索钻孔施工结束后，要用彩条布等及时覆盖，防止雨水冲蚀，坡体失稳坍塌。

11. 锚索钢筋作业按照钢筋机械操作规程进行作业，严禁违章作业，安装锚索时作业人员必须佩带安全绳、安全帽。锚索安设后不得随意敲击、碰撞、拉拔杆体等扰动。

12.注浆施工作业中，要经常检查出料弯头、输料管、注浆管和管路接头等有无磨薄、击穿或松脱现象，发现问题，应及时处理。处理机械故障时，必须使设备断电。

锚索施工安全技术交底

工程名称

及编码 交底日期 ___年___月___日

分部工程 基坑工程 分项工程 锚索施工

交底内容：

一、分部分项工程施工概况

1、工作内容：2A区块北侧锚索施工

2、材料和设备：OVM系列锚具，直径15.2mm钢绞线，22b工字钢

3、相关参数：可回收旋喷扩大锚桩全长20m轴向拉力标准值270KN，锁定力250KN。

4、施工工艺：

（1）、施工工艺流程

（2）施工注意事项 1）高压旋转钻头（喷头）的高压水泥浆在高压泵的压力作用下，从底部钻头和侧翼喷嘴向外喷射，喷射过程中同步对周侧的土体或砂层进行切割；高压旋转钻头和侧翼喷嘴在动力推动下逐渐向前推进，直至达到设计深度和直径，获得形成的锚杆孔。

2）钢绞线严格按设计尺寸下料，每股长度误差不大于50mm。

3）注浆管的出浆口应插入距孔底300㎜以下，浆液应自下而上连续灌注，且确保从孔内顺利排水排气，注浆后不得随意敲击或拉拔杆体，也不得在杆体上悬挂重物。

4）预应力锚索张拉与锁定

a预应力锚索张拉前，对张拉设备进行标定。

b预应力锚索张拉应在锚索施工龄期10天后进行，锚固段浆体强度达到设计强度等级的80%时可进行张拉，具体时间根据试验确定（不加早强剂为二次注浆完7天后）。

c锚索张拉顺序因为考虑对邻近锚杆的影响；采用隔一拉一。

d张拉采用高压油泵和100吨穿心千斤顶。正式张拉前先用20%锁定荷载预张拉二次，再以50%、100%的锁定荷载分级张拉，然后超张拉至1.4倍轴向拉力标准值，在超张拉荷载下保持5分钟，观测锚头无位移现象后再按锁定荷载锁定，锁定拉力为轴向拉力标准值的0.9倍。

e旋喷锚桩应先进行基本实验后方可进行土方开挖工作。

5）腰梁采用2根22B工字钢焊接而成，腰梁对焊连接时，2根槽钢之间的连接焊缝间距不应大于2mm。

6）预应力锚索采用可回收锚索

5、关键节点详图：

二、危险源辨识

高温、低温、噪声、震动、粉尘、泥浆等
