afm原子力显微镜测试原理
AFM（原子力显微镜）测试原理是基于原子间相互作用力来检测样品表面形貌的一种技术。

其工作原理是将一个对微弱力极敏感的微悬臂一端固定，另一端有一微小的针尖，针尖与样品表面轻轻接触。

由于针尖尖端原子与样品表面原子间存在极微弱的排斥力，通过在扫描时控制这种力的恒定，带有针尖的微悬臂将对应于针尖与样品表面原子间作用力的等位面而在垂直于样品的表面方向起伏运动。

利用光学检测法检测法，可测得微悬臂对应于扫描各点的位置变化，从而可以获得样品表面形貌的信息。

AFM的主要组成部分包括力检测模块、位置检测模块和反馈系统。

当原子力显微镜探针的针尖与样品接近时，在针尖原子和样品表面原子之间相互作用力的影响下，悬臂梁会发生偏转引起反射光的位置发生改变。

当探针在样品表面扫过时，光电检测系统会记录激光的偏转量（悬臂梁的偏转量）并将其反馈给系统，最终通过信号放大器等将其转换成样品的表面形貌特征。

AFM的主要特点是能够观察到纳米尺度的物体，甚至可看到原子。

采用原子力显微镜法在得到其粒径数据的同时可观察到纳米粒子的形貌，并通过原子力显微镜还可观察到纳米粒子的三维形貌。

然而，该法也存在一定的局限性，由于观察的范围有限，得到的数据不具有统计性。

以上内容仅供参考，如需更多信息，可查看AFM的相关文献或咨询专业技术人员。

原子力显微镜（AFM）实验一、实验目的1.了解原子力显微镜的构造及工作原理2.原子力显微镜的样品制备3.原子力显微镜图像处理步骤二、原子力显微镜的工作原理及构造原子力显微镜是以针尖与样品之间的原子之间的范德华力（Van Der Waals Force）作用来呈现样品表面特性,范德华力属于原子级力场作用力, 所以被称为原子力显微镜。

其工作原理就是将探针装在一弹性微悬臂的一端，微悬臂的另一端固定，当探针在样品表面扫描时，探针与样品表面原子间的排斥力、吸引力会使得微悬臂轻微变形，这样，微悬臂的轻微变形就可以作为探针和样品间力的直接量度。

一束激光经微悬臂的背面反射到光电检测器，可以精确测量微悬臂的微小变形，这样就实现了通过检测样品与探针之间的原子排斥力或吸引力来反映样品表面形貌和其他表面结构。

图1 原子力显微镜构造示意图在原子力显微镜（Atomic Force Microscopy，AFM）的系统中，可分成三个部分：力检测部分、位置检测部分、反馈系统如图1所示。

各部分主要作用简介如下：1. 力检测部分：在原子力显微镜（AFM）的系统中，所要检测的力是原子与原子之间的范德华力。

所以在本系统中是使用微小悬臂（cantilever）来检测原子之间力的变化量。

微悬臂通常由一个一般100~500μm长和大约500nm~5μm厚的硅片或氮化硅片制成。

微悬臂顶端有一个尖锐针尖，用来检测样品－针尖间的相互作用力。

这微小悬臂有一定的规格，例如：长度、宽度、弹性系数以及针尖的形状，而这些规格的选择是依照样品的特性，以及操作模式的不同，而选择不同类型的探针。

图2. AFM悬臂图3. 激光位置监测器2.位置检测部分在原子力显微镜（AFM）的系统中，当针尖与样品之间有了交互作用之后，会使得悬臂cantilever摆动，所以当激光照射在微悬臂的末端时，其反射光的位置也会因为悬臂摆动而有所改变，这就造成偏移量的产生。

在整个系统中是依靠激光光斑位置检测器将偏移量记录下并转换成电的信号，以供SPM控制器作信号处理。

原子力显微镜杨氏模量测试标准一、引言原子力显微镜（AFM）是一种基于扫描探针技术的显微镜，它是近年来发展起来的一种高分辨率成像技术，可以同时获取样品表面的形貌和物理性质。

其中，杨氏模量是描述材料弹性性质的重要参数之一，因此，通过AFM对样品表面进行杨氏模量测试，可以在完整保留样品表面的形貌和结构的同时，精确地分析出样品的弹性性能，这在材料科学、生物医学、纳米技术等领域具有重要的应用价值。

二、杨氏模量的相关知识杨氏模量是材料力学中一个重要的弹性参数，表示材料受力时的变形程度。

其定义为单位横向应力下单位纵向应变的比值，即材料弹性模量的一个特征值。

其公式如下：E=σ/ε其中，E表示杨氏模量，σ表示单位应力，ε表示单位应变。

单位应力和单位应变可以是拉伸、压缩、剪切等不同形式的应力和应变。

三、AFM杨氏模量测试标准参考内容在对样品进行AFM杨氏模量测试时，需要遵循一定的标准操作流程和评价标准，具体参考内容如下：1. 样品制备样品应需具有一定的平整度和干燥度，避免在测试过程中出现大幅度的表面振动和凸起部分的松散、变形等问题。

在样品制备过程中，应避免使用带有有机溶剂的清洗液等会影响杨氏模量测试的物质。

2. 试验参数设置在进行AFM杨氏模量测试时，应根据样品的具体情况设置以下试验参数：载荷量、扫描速度、扫描区域、扫描模式、扫描方向等。

同时，应保证探针和样品间距离合适，避免干扰和伤害样品表面。

3. 数据处理与分析在进行AFM杨氏模量测试后，可以通过图像处理软件对获得的数据进行分析。

其中，常用的处理方法包括拟合分析、干涉对比等。

经过处理后，可以得到样品各区域的杨氏模量数值和变化趋势，进一步分析其弹性特征和力学性质。

4. 评价标准在进行AFM杨氏模量测试后，需要根据不同领域和应用的需要，对样品的弹性性能进行评价。

其中，常用的评价指标包括最小值、最大值、平均值、标准差等。

同时，应根据实验数据的质量和精度，对各项指标给出相应的可接受范围和误差范围。

钢中纳米级第二相定量测试-原子力显微镜法下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!钢中纳米级第二相定量测试-原子力显微镜法，是一种非常重要的分析技术，可以帮助我们研究材料的微观结构和性质。

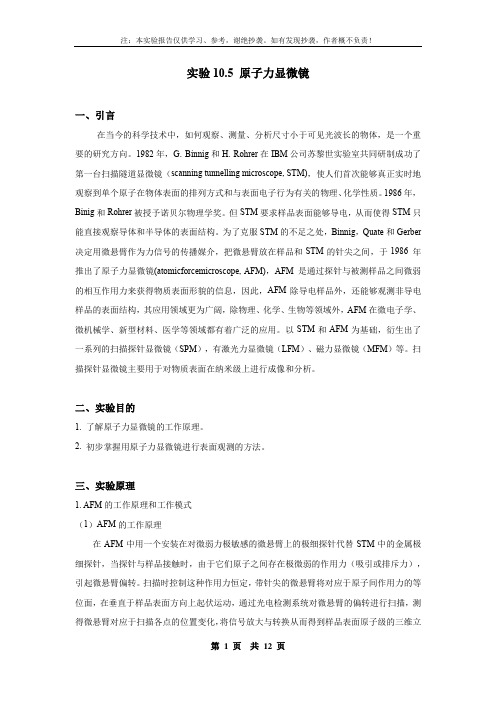

实验10.5 原子力显微镜一、引言在当今的科学技术中，如何观察、测量、分析尺寸小于可见光波长的物体，是一个重要的研究方向。

1982年，G. Binnig和H. Rohrer在IBM公司苏黎世实验室共同研制成功了第一台扫描隧道显微镜（scanning tunnelling microscope, STM)，使人们首次能够真正实时地观察到单个原子在物体表面的排列方式和与表面电子行为有关的物理、化学性质。

1986年，Binig和Rohrer被授予诺贝尔物理学奖。

但STM要求样品表面能够导电，从而使得STM只能直接观察导体和半导体的表面结构。

为了克服STM的不足之处，Binnig，Quate和Gerber 决定用微悬臂作为力信号的传播媒介，把微悬臂放在样品和STM的针尖之间，于1986 年推出了原子力显微镜(atomicforcemicroscope, AFM)，AFM是通过探针与被测样品之间微弱的相互作用力来获得物质表面形貌的信息，因此，AFM除导电样品外，还能够观测非导电样品的表面结构，其应用领域更为广阔，除物理、化学、生物等领域外，AFM在微电子学、微机械学、新型材料、医学等领域都有着广泛的应用。

以STM和AFM为基础，衍生出了一系列的扫描探针显微镜（SPM），有激光力显微镜（LFM）、磁力显微镜（MFM）等。

扫描探针显微镜主要用于对物质表面在纳米级上进行成像和分析。

二、实验目的1. 了解原子力显微镜的工作原理。

2. 初步掌握用原子力显微镜进行表面观测的方法。

三、实验原理1. AFM的工作原理和工作模式（1）AFM的工作原理在AFM中用一个安装在对微弱力极敏感的微悬臂上的极细探针代替STM中的金属极细探针，当探针与样品接触时，由于它们原子之间存在极微弱的作用力（吸引或排斥力），引起微悬臂偏转。

扫描时控制这种作用力恒定，带针尖的微悬臂将对应于原子间作用力的等位面，在垂直于样品表面方向上起伏运动，通过光电检测系统对微悬臂的偏转进行扫描，测得微悬臂对应于扫描各点的位置变化，将信号放大与转换从而得到样品表面原子级的三维立体形貌图像。

物理实验技术中的原子力显微镜测量方法与技巧引言：原子力显微镜（Atomic Force Microscope，简称AFM）作为一种高分辨率的显微镜，已经成为物理实验中非常重要的工具之一。

它可以通过探测样品表面的原子间力来实现纳米尺度下的表面形貌和力学性质的测量。

本文将介绍几种常见的原子力显微镜测量方法与技巧。

一、AFM测量原理原子力显微镜通过利用微小探针与样品表面之间的相互作用力来测量表面形貌和力学特性。

当探针靠近样品时，弹性力会使探针产生弯曲，通过测量探针的弯曲程度可以获得样品表面形貌。

此外，原子间的排斥力也可以提供关于样品硬度、弹性等力学信息。

二、原子力显微镜测量准备在进行AFM测量前，有几项准备工作需要完成。

首先，要确保实验环境的稳定性，因为温度、湿度等因素会对实验结果造成干扰。

其次，要选择合适的探针类型和参数，以适应不同样品的不同表面特性。

最后，做好关于样品的预处理工作，如清洗和表面处理，以保证测量结果的准确性和可靠性。

三、AFM测量常用技巧1. 扫描模式的选择AFM有多种扫描模式可选择，包括常规扫描模式、接触式扫描模式、非接触式扫描模式等。

不同的扫描模式适用于不同类型的样品表面，在选择时应根据样品的性质进行合理的选择。

2. 参数优化在进行测量前，需要优化AFM的参数设置，以获得更好的结果。

主要包括振幅、扫描速度和力常数等参数的选择。

选择适当的参数可以提高测量的准确性和效率。

3. 噪声和震动的控制噪声和震动会对测量结果产生负面影响，因此需要采取相应措施进行控制。

例如，可以通过减少噪声源的干扰，调整探针和样品之间的力，优化实验环境等方式来减小噪声和震动的影响。

4. 数据处理与分析数据处理与分析是AFM测量的重要环节。

通过使用专业的数据处理软件，可以对原始数据进行去噪、滤波、拟合等处理，从而得到更加可靠和准确的结果。

此外，还可以对数据进行统计分析和图像重建，以进一步深入了解样品的性质和结构。

原子力显微镜单分子力谱
原子力显微镜（AFM）是一种高分辨率的显微镜，它可以用来观
察物质表面的原子级别的结构。

AFM的工作原理是利用微小的力传
感器来测量样品表面的力，从而生成高分辨率的图像。

单分子力谱
是利用AFM技术来研究单个分子的力学性质和力学行为的一种方法。

在单分子力谱实验中，AFM的探针被用来施加力于单个分子，
并测量分子的力学响应。

通过在不同位置施加力并测量分子的反应，可以获得关于分子力学性质的详细信息。

这种技术对于研究生物分
子（如蛋白质和DNA）的力学性质以及纳米材料的力学性质具有重
要意义。

单分子力谱可以提供关于分子之间相互作用、弹性性质和断裂
强度的信息。

通过在不同条件下进行实验，比如在不同的溶液中或
者在不同的温度下，可以揭示分子的力学性质如何受到外界环境的
影响。

除了研究基本的力学性质，单分子力谱还可以用于研究药物的
设计和生物医学应用。

通过测量药物分子与靶标分子之间的相互作
用力，可以帮助科学家设计更有效的药物分子。

此外，对细胞和蛋
白质的力学性质的研究也有助于理解生物学过程和疾病的发生机制。

总的来说，原子力显微镜单分子力谱技术在材料科学、生物医
学和纳米技术领域具有广泛的应用前景，可以帮助科学家深入了解
分子和纳米结构的力学性质，为新材料的设计和生物医学研究提供
重要的信息。
