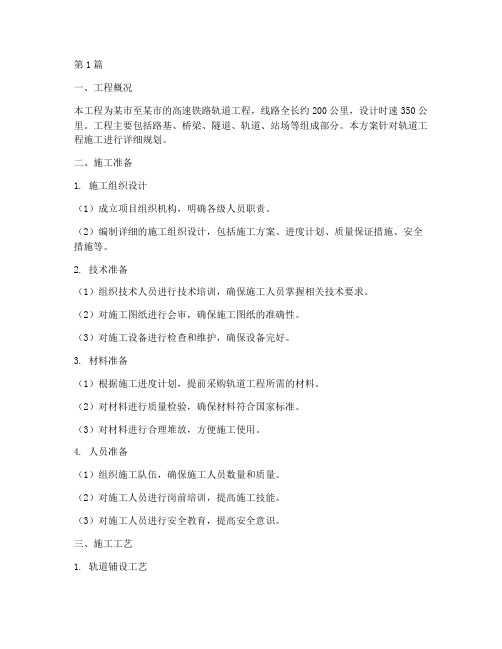

第1篇 一、工程概况 本工程为某市至某市的高速铁路轨道工程,线路全长约200公里,设计时速350公里。工程主要包括路基、桥梁、隧道、轨道、站场等组成部分。本方案针对轨道工程施工进行详细规划。
二、施工准备 1. 施工组织设计 (1)成立项目组织机构,明确各级人员职责。 (2)编制详细的施工组织设计,包括施工方案、进度计划、质量保证措施、安全措施等。
2. 技术准备 (1)组织技术人员进行技术培训,确保施工人员掌握相关技术要求。 (2)对施工图纸进行会审,确保施工图纸的准确性。 (3)对施工设备进行检查和维护,确保设备完好。 3. 材料准备 (1)根据施工进度计划,提前采购轨道工程所需的材料。 (2)对材料进行质量检验,确保材料符合国家标准。 (3)对材料进行合理堆放,方便施工使用。 4. 人员准备 (1)组织施工队伍,确保施工人员数量和质量。 (2)对施工人员进行岗前培训,提高施工技能。 (3)对施工人员进行安全教育,提高安全意识。 三、施工工艺 1. 轨道铺设工艺 (1)路基处理:对路基进行平整、压实,确保路基稳定。 (2)轨道基础施工:根据设计要求,进行轨道基础施工,确保基础稳固。 (3)轨道铺设:采用CRTSⅢ型轨道板,按照设计要求进行铺设。 (4)轨道精调:使用轨道精调仪进行轨道精调,确保轨道平顺。 2. 轨道焊接工艺 (1)焊接设备准备:准备轨道焊接设备,包括焊接机、焊接机具等。 (2)焊接材料准备:准备焊接材料,包括焊丝、焊剂等。 (3)焊接施工:按照焊接工艺要求,进行轨道焊接。 (4)焊接质量检验:对焊接质量进行检验,确保焊接质量符合标准。 四、施工进度计划 1. 施工阶段划分 (1)路基施工阶段:路基处理、轨道基础施工。 (2)轨道铺设阶段:轨道铺设、轨道精调。 (3)轨道焊接阶段:轨道焊接、焊接质量检验。 2. 施工进度安排 (1)路基施工阶段:计划工期为3个月。 (2)轨道铺设阶段:计划工期为2个月。 (3)轨道焊接阶段:计划工期为1个月。 五、质量控制措施 1. 质量管理体系 (1)建立质量管理体系,明确质量责任。 (2)制定质量控制标准,确保施工质量。 2. 材料质量控制 (1)对材料进行质量检验,确保材料符合国家标准。 (2)对材料进行合理堆放,避免材料损坏。 3. 施工过程控制 (1)严格按照施工工艺进行施工,确保施工质量。 (2)对施工过程进行监督,及时发现和解决问题。 4. 质量检验 (1)对施工质量进行定期检验,确保施工质量符合标准。 (2)对不合格的工程进行整改,确保工程质量。 六、安全措施 1. 安全管理体系 (1)建立安全管理体系,明确安全责任。 (2)制定安全措施,确保施工安全。 2. 施工现场安全 (1)设置安全警示标志,提醒施工人员注意安全。 (2)对施工现场进行巡查,及时发现和消除安全隐患。 3. 个人防护 (1)施工人员必须佩戴个人防护用品,如安全帽、防护眼镜等。 (2)对施工人员进行安全教育,提高安全意识。 七、环境保护措施 1. 施工现场环境保护 (1)对施工现场进行绿化,减少扬尘。 (2)对施工垃圾进行分类处理,减少环境污染。 2. 水环境保护 (1)对施工废水进行处理,达到排放标准。 (2)对施工场地进行排水设计,避免水污染。 3. 噪声污染控制 (1)对施工设备进行噪声控制,减少噪声污染。 (2)对施工现场进行隔音处理,降低噪声。 八、总结 本方案对高铁轨道工程施工进行了详细规划,包括施工准备、施工工艺、施工进度、质量控制、安全措施和环境保护措施等方面。通过严格执行本方案,确保高铁轨道工程施工顺利进行,为我国高速铁路建设做出贡献。
高铁有砟轨道人工起道捣固作业质量控制邱俊雄(百色工务段,助理工程师,广西百色533000)摘要:针对南昆客运专线有砟轨道长波高低不平顺病害多发、变化快的情况,探索高速铁路有砟轨道人工起道捣固的方法。
通过不断优化和落实明确捣固测量控制标准、优化起道捣固作业控制措施、强化作业质量分析监控、提升起道捣固数据精度等强化作业质量控制的措施,取得明显效果。
关键词:高铁有砟轨道;质量控制1管内高铁线路设备现状1.1设备现状百色工务段管辖南昆客运专线K14+800至K255+390,运营里程240.590km。
其中涵渠412座,桥梁117座,隧道78座,桥隧涵总长146.118km,占比60.7%;无砟道床47.219km,占比19.6%;有砟道床193.371km,占比80.4%。
有砟线路中,有52处/73.943km属于膨胀土路基地段。
其中中~强膨胀土11处、弱~中膨胀土25处、弱膨胀土16处。
有砟轨道线路,尤其是膨胀土地段,线路长波高低变化较快、风险较大。
百色工务段对长波高低病害在维护中存在技术管理薄弱、作业精度不高、作业质量跟踪监控不严等问题。
病害整治后线型未达到预期效果,平顺性问题没有得到有效控制,线路设备病害整治周期短。
1.2有砟轨道维修养护存在问题1.2.1技术管理薄弱有砟轨道精调与无砟轨道精调最大区别在于:有砟轨道有时需要通过捣固、拨道等方式调整轨道高低、轨向。
南昆客运专线桥、隧、涵过渡段、53处膨胀土地段线路变化快,导致线路长波不平顺造成的动态病害多发。
采用更换扣件、垫板的常规方式,无法消灭病害。
垫板整治高低时,垫板超厚造成的轨道弹性不均匀、扣件扣压力不足等,影响设备质量,造成安全隐患。
高铁病害整治任务刻不容缓,短期内无法完全依赖大型机械捣固养护,只能依靠人工起道捣固作业。
百色工务段运营高速铁路时间短,人工捣固作业经验不足,作业缺乏系统性。
工作量掌握不清、作业流程缺乏指导标准、作业控制缺乏科学性,超时作业、盲目作业、无效作业、作业后回检不及时、作业天窗利用不合理,捣固整治线路病害后质量不佳。
轨道板精调测量所需仪器及精调软件操作方式-图文(1)全站仪全站仪是数据测量的主要实施者,为了确保CRTSI型板的安装精度,要求全站仪达到以下精度:测角精度1″;测距精度1mm+2ppm。
带有自动照准,自动跟踪功能。
(2)棱镜棱镜加工精度0.2mm,棱镜常数17.5mm。
(3)精调标架精调标架是本系统重要的组成部分。
精调标架加工精度为0.2mm,倾斜传感器精度为0.2mm。
标架总共4付。
如下表:(4)工控机(5)精调软件系统概述徕卡无砟轨道板精调系统是采用徕卡专为欧洲铁路建设而开发的成熟软件铁路测设机载软件,配合徕卡高精度、高可靠性全站仪TPS1200+,遥控手簿及徕卡精调测量标架进行测量的完整解决方案。
该套系统性能可靠、操作灵活、高效,完全满足板式无砟轨道施工精调的需要,符合铁路建设规范要求。
工作流程内业数据准备DTM设计数据铁路复杂线路(站场)设计数据内业准备完整,外业轻松调用铁路测设机载软件支持复杂线路数据,包括道岔、站场;完全支持多种数据的输入,可使用LGO在全站仪中建立强大的工程测量数据库,将工程设计数据完全录入到全站仪中。
外业设站定向自由设站机载程序丰富,设站定向快捷徕卡TPS1200+系列全站仪拥有完全符合铁路测量规范的机载自由设站程序——后方交会。
测量标架数据显示全站仪数据显示遥控手簿数据显示数据同步显示,调板直观快速全站仪,遥控手簿,测量标架同步显示精调数据;调整状态实时显示且直观。
日志保存测量日志精调过程完整记录,测量成果真实可靠内业报表输出强大易用的项目数据管理完善的项目数据管理工具LGO后处理软件可以处理所有测量原始数据,并可图形化显示。
成果报表可根据个性化需求,定制格式,并自动生成、输出报表。
特点及优势徕卡LRBAS-I系统成熟可靠,已经在欧洲铁路建设普遍使用采用“定点定位,顺序测量”法,使轨道板快速定位且精度高全站仪,遥控手簿及附件均为通用设备,节省投资且易于管理无线高速数据实时通讯,测量数据同步显示,调板操作更加方便三人一组即可顺利完成作业,便于施工组织且节省人力投入系统配置一览配置包名设备名称称图片配置包数量全站TCRP1201+1\级自动跟踪全站仪仪手柄电台1全站木质脚架仪附件包可充锂电池1快速充电器内置无线电台的遥控手簿遥控手簿可充锂电池1精密精密棱镜棱镜组附件箱测量LRB-I型高强度铝合金调板测量标架,内置0.5标架',分辨率0.05mm的倾斜传感器及标架终端调板铁路测设机载软件系LGO后处理软件统软件包LRB-I调板测量系统后处理软件11-1。
有砟轨道精调方案
摘要:本文主要综合现有有砟轨道精调技术,从设计方案入手,阐述有砟轨道精调必备的条件及精调方法,减少因前期施工方法不当,造成后期轨道精调任务加重,甚至精调不能进一步进行的问题。
关键词:有砟轨道精调200km/h
引言
目前国内铁路分为普通铁路、客运专线、高铁等几种,普铁及客专均采用有砟轨道,高铁采用无砟轨道,有砟轨道最高时速为250km/h,因有砟轨道道床稳定性相对较差,给有砟轨道速度提升造成很大困难。
如在轨道施工前,方案不合理,造成前期施工道床稳定性不够,会造成精调工作的无法进行,使资源浪费及成本增加。
所以设计一份好的施工方案显得尤为重要。
本文结合柳南客运专线施工,对有砟轨道精调问题进行阐述。
二、工程概况
柳南客运专线是湘桂铁路的重要组成部分,是广西东出至华东北上至华北等地区的主要骨架铁路,也是广西与珠三角地区交流的重要铁路运输通道。
对加强中心城市与周边城市之间的联系,缩短城市间的时空距离,推动区域经济技术联合与协作,促进经济社会发展具有重要意义。
线路北起进德站南宁端(D1K546+200),南至南宁站昆明端(K791+000),线路全长212.409km,沿途经过进德、凤凰、来宾、小平阳、黎塘,南至南宁站。
设计标准:正线一次铺设跨区间无缝线路,全线采用有砟轨道;列车设计速度:200km/h及以上。
三、轨道精调方案设计
㈠设计依据
新建铁路柳州至南宁客运专线施工图
客运专线铁路工程静态验收指导意见(铁建设[2009]183号)
《高速铁路轨道工程施工技术指南》(铁建设[2010]241号)
《高速铁路轨道工程施工质量验收标准》(TB10754-2010)
《铁路技术管理规程》(铁道部令第29号)
㈡精调目的
轨道精调的目的是控制轨道平面和高程位置符合设计要求,轨道几何尺寸符合《高速铁路轨道工程施工质量验收标准》(TB10754-2010)相关规定,确保直线顺直、曲线圆顺、过渡顺畅,结构达到设计时速要求。
㈢精调前提条件
1、轨道精测网测量成果(CPⅢ)通过验收且已聘请有测量资质的第三方复核,复核成果成书面资料提供给施工管理单位。
2、无缝线路焊接及应力放散工作完成,且钢轨接头打磨平直度符合设计及规范要求。
3、线路施工时,底砟分成摊铺、碾压,道床达到初期稳定状态且道床检测数据符合要求。
4、准备不同型号的规矩块若干及轨道几何状态测量仪一台。
㈣轨道精调方案
1.有砟轨道精调施工流程
2.轨道精调前准备工作
2.1施工人员培训及设备检测
2.2 CPⅢ测量控制网复测完成
2.3线路初期稳定、锁定
轨道精调前,线路按照有碴道床施工工艺应完成铺轨、大机分层整道,道床已达到初期稳定,线路应力放散、锁定完成。
轨道离设计标高8-10cm,为确保精调前道床的质量,现对精调前初期稳定及放散锁定具备条件如下:
道床经分层铺设、起道、捣固、稳定作业后,道床达到初期稳定,道床支撑刚度已达70KN/mm,道床横向阻力已达7.5KN/枕。
⑷初期稳定后的道床断面几何尺寸符合下表要求
道床初期断面几何尺寸
⑸初期稳定后的道床离轨道设计标高约8cm,应力放散锁定时按照设计锁定轨温完成线路锁定,锁定轨温规范要求30±5℃,验收单位通常要求32℃,线路锁定完毕后,轨道精调正式开始。
2.4. 更换失效、破损枕木
更换枕木时,不得扰动道床稳定,严禁掏底更换。
枕木更换位置采用小机捣加强捣固、密实道床。
2.5扣配件完整、扣压力达标
枕木抽换完毕后,对每根枕木扣配件进行检查,对扣配件缺失、破损、扣压力不达标的进行整改。
轨下橡胶垫板方正,不得窜位。
垫板下道碴等杂物应清除干净;轨距挡板方正,不得压住轨下垫板,轨槽内清理干净;弹条复紧,扣压力达标,当个别扣压力达不到设计要求时,应检查扣件是否变形或失效以便及时更换,弹条扣压力达标后以三点与钢轨接触为准;
2.6轨距调整
按照《客运专线铁路轨道工程施工质量验收暂行标准》,轨距误差±1mm,轨距结构及挡板型号如下图所示:
d为轨距挡板的号数(图12-2),轨距挡板分为2号、3号、4号、5号、6号、7号和8号,标准轨距时采用4号和6号。
轨距调整量与选用挡板型号见下表
⑴调整轨距时,逐根枕木用电子道尺检查,根据检查的数据选择异型调整轨距块,满足轨距递变率1/1500。
⑵调整轨距时,为满足递变率要求,轨距正与负之间应保证2根枕木轨距为0,实现正-零-负过渡,保证轨道平顺性。
⑶调整轨距应选择基准股,优先调整非基准轨。
曲线地段以钢轨内股作为基准股,直线地段与下一条曲线地段一致。
以保证轨距调整后满足轨道几何状态测量仪和大型养路机械作业模式的要求。
3.轨道精调测量
3.1利用轨道几何状态测量仪(安博格GRP VMS轨检小车)对线路中线及标高进行测量。
弦捣固测量方法与原理基于两个CPⅢ点将点间连成一条弦线,形成一个测量区间。
这个区间两端的CPⅢ对轨道进行绝对位置的控制,两端之间的轨道使用全站仪,基于全站仪独立坐标系,进行相对测量。
相邻两个测量区间使用1个CPⅢ点搭接,所有测量区间数据采集后,软件会自动将它们连接起来,进行数据优化处理,得到轨道各项几何状态指标,并对轨道质量进行评价。
相对控制测量简易图
绝对控制测量简易图
注:Trolley 1为数据采集小车,Trolley 2为卫星发射小车。
3.2数据分析
数据采集结束,即可利用软件对数据进行分析得到轨道偏差报表、轨道平顺性分析报表、轨道偏差曲线图。
轨道偏差曲线图
3.3数据导出
根据需求,定义数据输出的间隔为3m每个点,直接输出数字化起拨道量数据文件VER,提供大型机组优化而精确的捣固数据。
3.4大型养路机组精调
采用昆明中铁生产的DCL-32 型双枕连续式捣固车、WD-320动力稳定车。
捣固车作业时采用轨道几何参数计算机(ALC/TGCS)自动作业,消除人工操作误差对线路精调的影响。
采用3点法拨道作业,稳定车作业时根据线路状况调整相应作业速度、加载量。
根据《大型养路机械使用管理规则》、铁道线路维修规范以及实际现场施工经验,按照如下数据制定捣固方案:起道量30mm以内单捣一遍,起道量30--45mm双捣一遍成形;拨道量15mm以内单捣一遍;15--25mm双捣一遍成形;起道量45mm以上拨道量25mm以上分两遍起拨道;起道量超过30mm需将枕木盒道碴填至离轨顶8cm,拨道量超过15mm应将枕木头扒开。
3.5施工过程控制
捣固车作业时因为种种因素的影响不可避免的会出现不稳定的状况,例如:欠起道、过起道、过拨道、反拨道、横向水平超标等方面的问题,造成捣固车施工过后的线路出现“小碎弯”、“小高低”等,要想很好的控制捣固车的作业质量,必须不断的复核作业前后的数据。
稳定车作业只对横向水平产生影响,作业过后应用电子道尺检查横向水平值,每次连续检查超过一个车长范围,每跟枕木都要检查,并做好记录,避免因为设备问题出现两股钢轨下压力不一样,导致作业过后的线路出现超限“三角坑”。
四、结语
在有砟轨道施工过程中,道床结构稳定性、扣配件安装、轨距等因素是影响线路提速的重大原因,利用先进的测量设备及养路机械对线路进行精调,达到设计时速。
在柳南客运专线施工实践过程中,完成了时速200km/h的施工精调工作。
参考文献:
1. 铁道第二勘察设计院.新建柳南客运专线施工图轨道技术交底.成都:铁道第二勘察设计院,201
2.
2. TB 10601-2009 高速铁路设计规范(试行),中国铁道出版社出版。
2009.12
3.TB 10601-2009 高速铁路工程测量规范,主编单位:中铁二院工程集团有限公司,中国铁道出版社出版,2009.12。
