压力管道单线图绘制规定

管道布置图（单线图）个人经验分享管道布置图的设定是一项很仔细的工作，我的经验分享如下：1、首先应该知道本工段的作用，设备的数量、管线的根数等，然后根据设备布置图在心里有一个大概的主管道走向，考虑是否需要设置中间管廊。

2、还要熟悉配管的标准规范，要很详细，具体到相邻管道的间距、管道与相近间构筑物的间距、管架的设置、阀柄高度等都要知道。

3、开始绘制，完善设备布置图，对照工艺流程图，先从主管线开始。

（我绘图的时候对自己要求比较严格，因为如果有人CAD使用不是很熟练的话，画出的图就会有偏差，施工中就更不能保证了，当然使用三维配管的时候准确性也是需要的。

）按照相关配管规定开始配管。

4、要注意工艺流程图上有特殊注明的地方，比如需要有U形弯、坡度等要求。

5、配管的时候，相邻管间距的查取分好几种情况，有法兰并排的非保温管、法兰交错的非保温管、法兰并排的保温管、法兰交错的保温管，需要看清楚。

6、我觉得还有一点也挺重要的，一名好的设计人员就是一名好的操作人员，要经常换位思考，多从操作人员的角度出发，要便于操作，这样的成品才不会给操作上带来麻烦。

在现场也经常看到有的阀门高高在上、有的阀柄背向人等，无法操作。

一点个人的想法，还请指教。

按照P&ID图、设备参数和厂区布置情况绘制平面和立面图。

首先要做图要符合标准，管件尽量符合标准，要考虑压损和检修方便。

1.熟悉标准规范，这一点很重要，楼上几位都忽视了这一点，有点出乎我的意料之外。

2. 准备资料，楼上几位基本说到了。

3. 合理布置，这就与个人的经验、对标准规范的把握程度有关了。

开始可参照别人的学习，在理解的基础上自己真正掌握。

4. 注意美观，在合理的基础上尽量兼顾使布置的管道美观。

5. 娴熟的绘图技术，无论是过去的手工绘制，还是现在采用CAD技术手段，都需要有强的基本功。

6. 合理选材，材料既要能满足工艺要求，又不要过于保守造成浪费。

7. 准确地统计材料，统计材料一定细心，施工时材料不对是很多配管设计人员最为尴尬的事。

工业管道布置图制图及绘图标准1管道布置图概念管道布置图是在设备布置图的基础上画出管道、阀门及控制点，表示出厂房内外管道之间的连接、走向和位置以及阀门、仪表控制点的安装位置。

管道布置图用于指导管道的安装施工。

管道布置图一般包括以下内容：1.1 一组视图：包括管道平面布置图和立面布置图。

表达建筑物的简单轮廓、设备及管道、管件、阀门、仪表控制点等的布置情况。

1.2 标注：包括建筑物定位轴线编号、设备位号、管道代号、控制点代号、建筑物和设备的主要尺寸和标高等。

1.3 方位标：表示管道安装的方位基准。

1.4 标题栏：注写图名、图号、比例及签字等。

2管道布置图标准2.1 图幅（1）同区的图应采用同一图幅。

（2）图幅不宜加长或加宽。

2.2 比例（1）一般采用的比例为 1：30，也可采用 1:25。

（2）同区的或各分层平面图，应采用同一比例。

（3）剖视图的绘制比例应与管道平面布置图一致。

2.3 尺寸单位管道布置图中标注的标高、坐标以米为单位，小数点后取三位数，至毫米为止；其余的尺寸一律以毫米为单位，只注数字，不注单位。

管子公称通径一律用毫米表示。

2.4图线粗线→单线管道0.9～1.2mm中粗线0.5～0.7mm→双线管道细线0.15～ 0.3mm→法兰、阀门及其他图线2.5字体图名、图标中的图号、视图符号号字7工程名称、文字说明及轴线号、表格中的文字5号字数字及字母、表格中的文字（格子小于6mm时） 3.5号字3管道平面图布置图画法3.1单管画法3.2 管道交叉3.3 管道重叠3.4 管道转折3.5 管件及阀门3.6 管架画法4管道轴测图画法一般规定：（ 1）管道用粗线绘制，管线、阀门及控制元件等图形符号允许用细线绘制。

（ 2）管线标注中所有的字母和数字应符合GB/T 14691 的规定。

4.1管路或管段的轴测图应按 GB/T 4458.3规定的正等轴测图投影绘制。

4.2当管路或管段平行于直角坐标轴时，其轴测图用平行于对应的轴测轴的直线绘制。

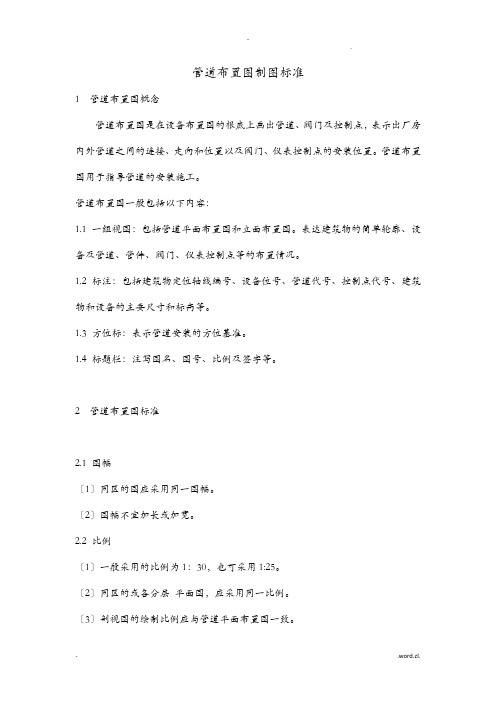

管道布置图制图标准1 管道布置图概念管道布置图是在设备布置图的根底上画出管道、阀门及控制点，表示出厂房内外管道之间的连接、走向和位置以及阀门、仪表控制点的安装位置。

管道布置图用于指导管道的安装施工。

管道布置图一般包括以下内容：1.1 一组视图：包括管道平面布置图和立面布置图。

表达建筑物的简单轮廓、设备及管道、管件、阀门、仪表控制点等的布置情况。

1.2 标注：包括建筑物定位轴线编号、设备位号、管道代号、控制点代号、建筑物和设备的主要尺寸和标高等。

1.3 方位标：表示管道安装的方位基准。

1.4 标题栏：注写图名、图号、比例及签字等。

2 管道布置图标准2.1 图幅〔1〕同区的图应采用同一图幅。

〔2〕图幅不宜加长或加宽。

2.2 比例〔1〕一般采用的比例为1：30，也可采用1:25。

〔2〕同区的或各分层平面图，应采用同一比例。

〔3〕剖视图的绘制比例应与管道平面布置图一致。

2.3 尺寸单位管道布置图中标注的标高、坐标以米为单位，小数点后取三位数，至毫米为止；其余的尺寸一律以毫米为单位，只注数字，不注单位。

管子公称通径一律用毫米表示。

2.4 图线粗线0.9～1.2mm →单线管道中粗线0.5～0.7mm →双线管道细线0.15～0.3mm →法兰、阀门及其他图线2.5 字体图名、图标中的图号、视图符号7号字工程名称、文字说明及轴线号、表格中的文字5号字数字及字母、表格中的文字〔格子小于6mm时〕 3.5号字3 管道平面图布置图画法3.1 单管画法3.2 管道穿插3.3 管道重叠3.4 管道转折3.5 管件及阀门3.6 管架画法4 管道轴测图画法一般规定：〔1〕管道用粗线绘制，管线、阀门及控制元件等图形符号允许用细线绘制。

〔2〕管线标注中所有的字母和数字应符合GB/T 14691的规定。

4.1 管路或管段的轴测图应按GB/T 4458.3规定的正等轴测图投影绘制。

4.2 当管路或管段平行于直角坐标轴时，其轴测图用平行于对应的轴测轴的直线绘制。

工业管道布置图制图及绘图标准1管道布置图概念管道布置图是在设备布置图的基础上画出管道、阀门及控制点，表示出厂房内外管道之间的连接、走向和位置以及阀门、仪表控制点的安装位置。

管道布置图用于指导管道的安装施工。

管道布置图一般包括以下内容：1.1一组视图：包括管道平面布置图和立面布置图。

表达建筑物的简单轮廓、设备及管道、管件、阀门、仪表控制点等的布置情况。

1.2标注：包括建筑物定位轴线编号、设备位号、管道代号、控制点代号、建筑物和设备的主要尺寸和标高等。

1.3方位标：表示管道安装的方位基准。

1.4标题栏：注写图名、图号、比例及签字等。

2管道布置图标准2.1图幅（1）同区的图应采用同一图幅。

（2）图幅不宜加长或加宽。

2.2比例（1）一般采用的比例为1：30，也可采用1:25。

（2）同区的或各分层平面图，应采用同一比例。

（3）剖视图的绘制比例应与管道平面布置图一致。

2.3尺寸单位管道布置图中标注的标高、坐标以米为单位，小数点后取三位数，至毫米为止；其余的尺寸一律以毫米为单位，只注数字，不注单位。

管子公称通径一律用毫米表示。

2.4 图线粗线中粗线细线0.9〜1.2mm0.5〜0.7mm0.15〜0.3mmf单线管道一双线管道f法兰、阀门及其他图线2.5 字体图名、图标中的图号、视图符号工程名称、文字说明及轴线号、表格中的文字数字及字母、表格中的文字（格子小于6mm时）7号字5号字3.5号字3 管道平面图布置图画法3.1 单管画法也可在投影断开处〔 注上小写字母」3.4 管道转折o । 4—j-*。

三 T~ 一 （，平主-1一-j-3.2 管道交叉Fl3.3 管道重叠多条管道投影重叠时，可将最上的 ,一条用“双重断开1r符号表示rr 年b ____________ rb P'I 二 ;片.上 ------- -------- 点 I公称直径（ON ）小 于和等于350mm 的性道 ________ /DN 大于和等于 400mm 的管道把被遮住的管道 的投影断开也可将上面的管道的投影断开1 S- T将上面管道的 投影断开管道转折后投影重叠，将下面的管道画至重影处，稍留间隙断开隔旬下弯新vr 峋:,上弯折颤. 嫡大于钏旷弯折3.5管件及阀门----- H--- s -EH3EH3法拦建竣s廉摘连建 4 --------- 3---- t —F- j~A螺投连鞋 5 --- 1 i -? Q-T蠲摒逵（------------ - -- s -4---- 1--^管遒蜩三遮途鳞峋画法T |巾{__ I I _ 5 =f ---------- ©=^ -F- ------------------ 0-^¥巨M 岛ON 4 N M 服彳 B NTIL中 X 网品 檄瞒UN 做撕例毓米曲岛 R 同sjh 时 国曲岛4月藏i 椭电於R 3.6 管架画法固定管槊<A滑动管架 t_ ___________ 15 1"n导向管柴JrLr弓单簧支吊架t ____________ f____________ i轴向止推架<________________ ! ’J1 i4管道轴测图画法一般规定：（1）管道用粗线绘制，管线、阀门及控制元件等图形符号允许用细线绘制。

【资源分享】教你认识单线图 单线图？轴测图？空视图？没错，他说的都是⼀张图！只要跟管道打交道，这个图你⼀定是再熟悉不过，不过鉴于仍有初学者以及乐学者对单线图想⼀探究竟，⼩编便简述⼀番。

1单线图的作⽤ ⾸先，我们来说⼀下单线图的作⽤。

单线图⽤于管道的预制与安装，对于不同管道，例如衬⾥管道、夹套管道、异形管道，按机械制图的图样画法绘制管段和管件图。

还可作为局部视图出现在管道平⾯布置图中，是为了⽅便安装⼈员更清楚的查看管道整体以及局部⾛向，⽅便施⼯以及管理。

２绘制范围 单线图并⾮全部管道都要绘制，但随着计算机软件的普及应⽤，全部管道绘制单线图也基本成为主流趋势。

同时考虑到项⽬⼤⼩以及设计院配置⽔平的综合考量，单线图的绘制也有其绘制范围。

⼩于和等于DN50的中、低压碳钢管道、⼩于和等于DN20的中、低压不锈钢管道，和⼩于等于DN6的⾼压管道，⼀般可不绘制轴测图。

但万事不是绝对，绘制与否，还应看是否管道平⾯布置图就可将管道表⽰清楚，也应与业主沟通以及按照设计院各⾃规定要求来做。

原则上，对于不绘制单线图的管道，应编制管段材料表。

３图纸内容 单线图中⼀般包含建北图标、图签及签署栏、管道特性栏、管道材料清单、设计说明、管道⾛向图及相关标注等，见下图。

视图⽅位标⽰ 视图⽅位，就是指图⾯上的建北⽅向，但⽆唯⼀规定，例如上图中建北位于图纸右上⾓，但随着PDMS的应⽤普及，单线图中的建北⼀般放置在左上⾓，⽅向斜向左上⾓，见下图中所⽰。

说到建北⽅位，⼩编想提醒⼀下设计⼈员，对于建北⽅位，应最初指定要求，否则在管道设计提应⼒条件的过程中，因建北⽅向不同，⽽给⾃⼰造成困扰。

图签及签署栏 图签中⼀般包含设计院LOGO、项⽬名称、图号及图名、设计阶段、专业及图纸张数等内容。

管道特性栏 管道特性栏⼀般包括管内介质名称、操作温度、操作压⼒、设计温度、设计压⼒、隔热材料、隔热材料厚度、伴管、防腐涂料、热处理要求、压⼒管道级别、管道分级及所在的管道平⾯布置图图号。

施工角度简析如何画好管道单线图单线图的绘制是每个技术人员必备的技能之一，但随着设计软件的不断更新及发展，施工初始阶段设计已为施工单位提供了较为完善的单线图。

国外及国内很多项目已经很少要求施工单位绘制单线图，但是作为工程管理人员一旦工程需要且能够快速准确的画好单线图也是我们养家糊口的手艺活。

小弟不才在项目中画过几回单线图，愿把心得与海友分享，也请海友们把自己的经验分享给希望进步的同行们。

单线图说白了就是把管道俯视图上的单根管线转化成侧视图，只要抓住以下几个要点并付出一定时间和努力就能画出漂亮的单线图。

1.良好的方向感及空间感:俯视图建北方向斜视45°就是单线图北坐标，以它为基础管道的走向就解决了，如图2.标高及坐标的概念:标高体现垂直高度，坐标体现平面内东西向南北向的累计长度。

在绘制前对高度、平面长度有一个概念会让你的图变得更美观3.非90°摆头弯的准确快速画法:带角度的摆头以前我一直看不准，后来一个老师傅指点了一下，带角度的摆头其实很简单。

窍门简单介绍一下，看看大家是不是赞同:摆头阴影内的直线与东西或南北方向平行就是水平摆角度，摆头阴影内的直线与垂直管平行就是向下或向上摆角度。

4.合理的分图:单线图并不是按比例进行绘制的，单条管线直线长度过长或高度过长无法在单张图纸体现，在合理的位置分图能让单线图更美观，少的两三只多的十几张均可。

5.管道一览表或管段表:这是绘制单线图的必备文件，该表内详细记载管道参数，包括管道材质、设计操作压力、设计操作温度、介质名称、管道的级别、试验压力等，最重要的是它记录着每条管线的起始点及终点，可以保证单线图准确性。

6.CAD基本操作方法:有了它画的才漂亮，还可以各种标注(几何尺寸、管道流向等等等等)。

7.材料计算方法和材料表:这个我想每个做技术必须掌握的，单根管线材料的计算汇总后，就是单元工程的整个工程量。

一个也不能少。

8.支架的位置:支架一个也不能落，支架的位置一定要准确。

管道布置图制图标准1 管道布置图概念管道布置图就是在设备布置图得基础上画出管道、阀门及控制点，表示出厂房内外管道之间得连接、走向与位置以及阀门、仪表控制点得安装位置。

管道布置图用于指导管道得安装施工。

管道布置图一般包括以下内容：1、1 一组视图：包括管道平面布置图与立面布置图。

表达建筑物得简单轮廓、设备及管道、管件、阀门、仪表控制点等得布置情况。

1、2 标注：包括建筑物定位轴线编号、设备位号、管道代号、控制点代号、建筑物与设备得主要尺寸与标高等。

1、3 方位标：表示管道安装得方位基准。

1、4 标题栏：注写图名、图号、比例及签字等。

2 管道布置图标准2、1 图幅（1）同区得图应采用同一图幅。

（2）图幅不宜加长或加宽。

2、2 比例（1）一般采用得比例为1：30，也可采用1:25。

（2）同区得或各分层平面图，应采用同一比例。

（3）剖视图得绘制比例应与管道平面布置图一致。

2、3 尺寸单位管道布置图中标注得标高、坐标以米为单位，小数点后取三位数，至毫米为止；其余得尺寸一律以毫米为单位，只注数字，不注单位。

管子公称通径一律用毫米表示。

2、4 图线粗线 0、9～1、2mm →单线管道中粗线 0、5～0、7mm →双线管道细线 0、15～0、3mm →法兰、阀门及其她图线2、5 字体图名、图标中得图号、视图符号 7号字工程名称、文字说明及轴线号、表格中得文字 5号字数字及字母、表格中得文字（格子小于6mm时） 3、5号字3 管道平面图布置图画法3、1 单管画法3、2 管道交叉3、3 管道重叠3、4 管道转折3、5 管件及阀门3、6 管架画法4 管道轴测图画法一般规定：（1）管道用粗线绘制，管线、阀门及控制元件等图形符号允许用细线绘制。

（2）管线标注中所有得字母与数字应符合GB/T 14691得规定。

4、1 管路或管段得轴测图应按GB/T 4458、3规定得正等轴测图投影绘制。

4、2 当管路或管段平行于直角坐标轴时，其轴测图用平行于对应得轴测轴得直线绘制。
