工程施工工艺管道(识图)

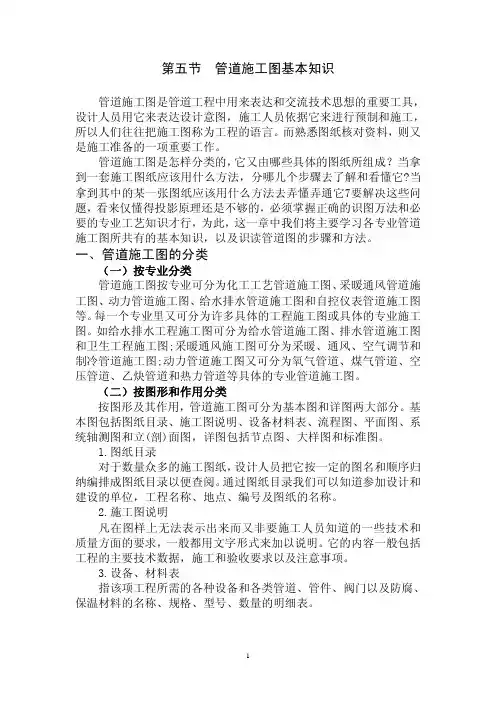

第五节 管道施工图基本知识管道施工图是管道工程中用来表达和交流技术思想的重要工具，设计人员用它来表达设计意图，施工人员依据它来进行预制和施工，所以人们往往把施工图称为工程的语言。

而熟悉图纸核对资料，则又是施工准备的一项重要工作。

管道施工图是怎样分类的，它又由哪些具体的图纸所组成？当拿到一套施工图纸应该用什么方法，分哪几个步骤去了解和看懂它?当拿到其中的某一张图纸应该用什么方法去弄懂弄通它7要解决这些问题，看来仅懂得投影原理还是不够的，必须掌握正确的识图万法和必要的专业工艺知识才行，为此，这一章中我们将主要学习各专业管道施工图所共有的基本知识，以及识读管道图的步骤和方法。

一、管道施工图的分类（一）按专业分类管道施工图按专业可分为化工工艺管道施工图、采暖通风管道施工图、动力管道施工图、给水排水管道施工图和自控仪表管道施工图等。

每一个专业里又可分为许多具体的工程施工图或具体的专业施工图。

如给水排水工程施工图可分为给水管道施工图、排水管道施工图和卫生工程施工图;采暖通风施工图可分为采暖、通风、空气调节和制冷管道施工图;动力管道施工图又可分为氧气管道、煤气管道、空压管道、乙炔管道和热力管道等具体的专业管道施工图。

（二）按图形和作用分类按图形及其作用，管道施工图可分为基本图和详图两大部分。

基本图包括图纸目录、施工图说明、设备材料表、流程图、平面图、系统轴测图和立(剖)面图，详图包括节点图、大样图和标准图。

l.图纸目录对于数量众多的施工图纸，设计人员把它按一定的图名和顺序归纳编排成图纸目录以便查阅。

通过图纸目录我们可以知道参加设计和建设的单位，工程名称、地点、编号及图纸的名称。

2.施工图说明凡在图样上无法表示出来而又非要施工人员知道的一些技术和质量方面的要求，一般都用文字形式来加以说明。

它的内容一般包括工程的主要技术数据，施工和验收要求以及注意事项。

3.设备、材料表指该项工程所需的各种设备和各类管道、管件、阀门以及防腐、保温材料的名称、规格、型号、数量的明细表。

管道工程识图与施工工艺讲义重庆大学继续教育学院建管系王新阳主要内容索引课程内容提要第一部分管道识图第一章管道工程施工图的主要内容管道工程图的画法§１－１管道工程施工图的主要内容一、基本图纸部分一）、图纸目录二）、设计与施工说明三）、主要材料设备表四）、平面图五）、立（剖）面图六）、系统图（轴侧图）二、详图部分一）、节点放大图二）、大样图三）、标准图§１－２管道工程图的制图标准与基本画法一、两个制图标准的简介一）、暖通空调制图标准的简介1、暖通空调制图用线型及线型的用途2、暖通空调制图绘图比例3、暖通空调管道代号4、暖通空调工程水、气管道阀门及附件图例与作用5、风管代号6、风管阀门、附件图例及作用二）、给排水制图标准简介1、给排水工程绘图线型种类及线型用途2、给排水工程常用绘图比例3、给排水工程管道代号4、给排水管道工程常用阀门、附件的图例及用途二、暖卫管道工程施工图的基本画法一）、管子管径的表示方法和在施工图上的标注方法1、钢管管径的表示方法和在施工图上的标注方法2、风管断面尺寸的表示方法和在施工图上的标注方法二）、管道设备安装标高与管道坡度坡向的表示或标注1、管道设备的安装标高2、水管坡度坡向的表示方法三）、管道入口及出口、管道系统及立管的编号1、暖通工程系统的编号2、给排水工程系统入口（引入管）、出口（排出管）及立管的编号四）、管道拐弯（或转向）在施工图上的画法1、管道90°拐弯在施工图上的画法2、管道小于90°拐弯在施工图上的画法五）、管道连接在施工图上的画法1、两根管道垂直相交形成三通连接的画法2、四根管道在平面上垂直相交形成四通连接的画法六）、管道交叉但不连接在施工图上的画法1、平面图上管道交叉但不连接的画法2、立面图上管道交叉但不连接的画法七）、管道重叠在施工图上的画法1、平面图上管道重叠的画法2、立面图上管道重叠的画法第二章管道轴侧图的画法§2－1 管道斜等侧轴侧图的画法一、斜等则空间坐标的建立与三个方向绘制长度的选取一）、斜等则空间坐标的建立二）、斜等则轴则图三个方向绘制长度的选取二、管道斜等则轴则图的画法实例§2－2 管道正等侧轴侧图的画法一、正等则空间坐标的建立与三个方向绘制长度的选取一）、正等则空间坐标的建立二）、正等则轴则图三个方向绘制长度的选取二、管道正等则轴则图的画法实例第三章给水排水管道工程施工图§3－1 室外给水排水管道工程施工图简介一、室外给水排水管道工程施工平面图一）、室外给水排水管道工程施工平面图绘制的主要内容二）、室外给水排水管道工程施工平面图绘制的一般规定三）、室外给水排水管道工程施工平面图的阅读实例二、室外给排水管道工程纵断面图一）、室外排水管道工程纵断面图绘制的主要内容二）、室外排水管道工程纵断面图阅读实例三）、室外给水管道工程横断面图绘制的主要内容与阅读§3－2 室内给水排水管道工程施工图一、室内给水排水工程施工图绘制的规定二、室内给水排水系统的组成及作用一）、室内给水系统的组成及作用1、给水引入管2、水表井（或水表节点）3、室内给水管道系统4、室内给水管道系统附件5、用水设备6、升压储水设备二）、室内排水系统的组成及作用1、同气管2、排水支管3、排水横管4、排水立管5、排水干管6、排出管三、室内给水系统的基本给水方式和管道布置形式一）、室内给水系统的基本给水方式与适用条件1、直接给水方式2、设有屋顶水箱的给水方式3、设有地下水池、水泵和屋顶水箱的给水方式4、高层建筑分区给水方式二）、室内给水系统的管道布置形式1、下行上给式2、上行下给式3、中分式四、室内给水排水工程施工图的阅读一）、室内给水工程施工图的阅读1、室内给水工程施工平面图的阅读2、室内给水工程施工系统图的阅读3、室内给水工程管道基本用量的统计二）、室内排水工程施工图的阅读1、室内排水工程施工平面图的阅读2、室内排水工程施工系统图的阅读3、室内排水工程管道基本用量的统计§3－3 室内消火栓消防给水工程基本组成及施工图一、消火栓消防给水系统及设备1、消火栓2、消防水枪3、消防水龙带4、消防卷盘5、消火栓箱6、水泵接合器7、室内消火栓消防给水管道系统二、室内消火栓消防给水系统的给水方式1、室外管网直接给水的室内消火栓消防给水系统2、设有加压水泵和水箱的室内消火栓消防给水系统3、不分区给水方式的室内消火栓消防给水系统4、分区给水方式的室内消火栓消防给水系统三、室内消火栓消防给水系统施工图实例第四章通风空调工程施工图§4－1 空调工程基本知识一、空调的概念与空调系统的分类一）、空调的概念二）、空调系统的分类1、按空气处理设备的布置情况分2、按负担空调房间的空调负荷用介质不同分3、按全空气中央空调系统处理空气的来源分4、按空调系统的使用情况分二、空调制冷循环系统简介一）、蒸汽压缩式制冷循环四大件主要设备及作用1、压缩机2、冷凝器3、节流膨胀阀4、蒸发器二）、蒸汽压缩式空调制冷冷水机组的类型1、水冷式空调制冷冷水机组2、风冷式空调制冷冷（热）水机组三、中央空调工程的循环系统一）、采用水冷式空调制冷冷水机组的中央空调工程的循环系统1、空调制冷循环系统2、空调冷却水循环系统3、空调冷（冻）水循环系统4、空调空气（也称空调风）循环系统二）、采用风冷式空调制冷冷（热）水机组的中央空调工程的循环系统1、空调制冷循环系统2、空调冷（冻）水循环系统3、空调空气（也称空调风）循环系统四、中央空调系统的组成一）、空气处理部分二）、空气输送部分三）、空气分配部分四）、冷热源部分五、中央空调工程常用空调器的类型一）、分段组合式空调器二）、柜式（整体式）空调器1、立柜式空调器2、卧式空调器3、吊顶（顶吊）式空调器三）、风机盘管空调器§4－2 中央空调工程施工图一、中央空调工程施工图的组成一）、设计与施工说明1、空调风管、水管选用的材料2、空调水管的防腐方法（或工序）3、空调风管、冷水管、冷凝水管保温材料的种类及保温厚度4、设备进出口与管道的连接减振方法5、动力设备与基础间的连接减振方法6、温度计、压力表设置位置7、空调冷热管道防冷（热）桥木卡及支吊架的设置二）、主要设备及材料表三）、中央空调工程施工平面图1、空调风系统施工平面图2、空调水系统施工平面图3、空调机房施工平面图4、空调制冷冷水机房施工平面图四）、剖面（视）图1、空调风系统、水系统剖面（视）图2、空调机房剖面（视）图3、空调制冷冷水机房剖面（视）图五）、空调系统图1、空调水（冷水、冷却水）系统图2、空调风系统图二、中央空调工程施工图的阅读方法与实例一)、空调工程风系统施工图的阅读基本方法1、空调工程风系统施工图的阅读顺序2、阅读空调工程风系统施工图要注意的几个问题二）、空调工程风系统施工图的阅读实例1、图纸目录及设计与施工说明的阅读2、通风系统施工平面图的阅读3、空调风系统施工平面图的阅读三）、通风空调风管的基本用量的统计1、几点说明2、风管基本展开面积的计算四）、空调水系统施工图的阅读1、空调冷却水系统施工图的阅读2、空调冷（冻）水系统施工图的阅读第二部分管道工程施工工艺第五章管道工程基本知识§5－1 管子、管件的公称直径、公称压力、实验压力和工作压力一、管子、管件的公称直径二、管子、管件的公称压力、实验压力和工作压力一）、管子、管件的公称压力二）、管子、管件的实验压力三）、管子、管件的工作压力四）、管子、管件三个压力的大小关系§5－2 管道工程的分类一、按管道工程的基本特性和服务对象分类一）、暖卫管道工程二）、工业管道工程1、工艺管道工程2、动力管道工程二、按管道输送的工作介质的压力分类一）、工业管道工程的压力级别1、低压工业管道工程2、中压工业管道工程3、高压工业管道工程4、超高压工业管道工程二）、暖卫管道工程的压力级别三）、几种特定介质管道工程的压力级别1、压缩空气管道工程的压力级别2、乙炔管道工程的压力级别3、燃气输送管道工程的压力级别4、热力管道工程的压力级别三、按管道输送的介质的温度分类一）、低温管道工程二）、常温管道工程三）、中温管道工程四）、高温管道工程四、按管道输送的介质的性质分类一）、水、蒸汽输送管道工程二）、腐蚀性介质输送管道工程1、弱腐蚀性介质输送管道工程2、中腐蚀性介质输送管道工程3、强腐蚀性介质输送管道工程三）、化学危险品介质输送管道工程四）、易凝固、沉淀介质输送管道工程§5－3 常用管材与管件一、常用钢管与管件一）、低压流体输送用焊接钢管与管件1、焊接钢管管材2、镀锌焊接钢管管件及作用3、室内给水系统管件用量的统计二）、无缝钢管与管件1、无缝钢管管材2、无缝钢管管件二、几种新型给水管材料的简介一）、ABS塑料管（也称ABS塑钢管）1、使用寿命长（可达50年）2、承压能力强（20℃常温下工作压立可达1.6MPa）3、重量轻（只有钢管重量的1/7）4、具有良好的抗冲击性5、具有良好的稳定的化学性能，无毒无味6、连接安装方便二）、PPR管（也是一种塑料管，还有PE管、PPW管、金德管）1、PPR管的种类2、PPR管的管件三）、多种材料复合管1、铝塑复合管2、钢塑复合管3、衬塑镀锌钢管三、给水铸铁管几管件一）、给水铸铁管管材1、给水铸铁管的材质2、给水铸铁管的分类二）、给水铸铁管管件四、排水铸铁管及管件一）、排水铸铁管管材1、排水铸铁管的分类2、排水铸铁管的规格二）、排水铸铁管管件五、UPVC塑料排水管及管件一）、PVC塑料排水管的种类1、双插口直管2、承插直管3、带伸缩节的直管二）、PVC塑料排水管的连接三）、PVC塑料排水管的管件1、弯头（45°、90°）2、三通3、四通4、存水弯5、立管检查口6、清扫口7、水盆连接件8、异径管9、管箍（也称直接）10、大便器连接件11、地漏12、通气帽四）、采用PVC塑料排水管的排水系统管件用量的统计§5－4 管道工程常用连接方法和法兰、螺栓及垫片一、管道工程的连接方法一）、法兰螺栓连接1、钢管法兰螺栓连接2、风管法兰螺栓连接二）、罗纹连接（也称丝扣连接）三）、承插连接1、承插填料连接2、承插粘接连接3、承插柔性连接四）、焊接连接1、电弧焊连接2、氩弧焊连接3、气焊连接五）、热熔连接二、管道工程常用法兰、螺栓及密封垫片一）、常用法兰1、常用钢管法兰2、常用风管法兰二）、常用螺栓、螺帽和密封垫片1、常用螺栓和螺帽2、常用密封垫片§5－4 金属板材和型钢一、金属板材一）、钢板1、钢板的种类2、钢板的规格二）、铝板三）、不锈钢板二、型钢一）、圆钢二）、扁钢（也称带钢）三）、角钢四）、槽钢管道工程识图与施工工艺是工程造价与管理专业的重要专业课之一。

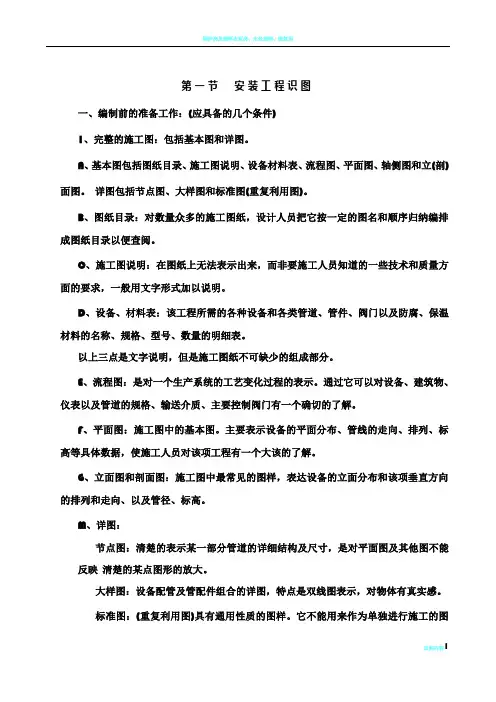

第一节安装工程识图一、编制前的准备工作：(应具备的几个条件)1、完整的施工图：包括基本图和详图。

A、基本图包括图纸目录、施工图说明、设备材料表、流程图、平面图、轴侧图和立(剖)面图。

详图包括节点图、大样图和标准图(重复利用图)。

B、图纸目录：对数量众多的施工图纸，设计人员把它按一定的图名和顺序归纳编排成图纸目录以便查阅。

C、施工图说明：在图纸上无法表示出来，而非要施工人员知道的一些技术和质量方面的要求，一般用文字形式加以说明。

D、设备、材料表：该工程所需的各种设备和各类管道、管件、阀门以及防腐、保温材料的名称、规格、型号、数量的明细表。

以上三点是文字说明，但是施工图纸不可缺少的组成部分。

E、流程图：是对一个生产系统的工艺变化过程的表示。

通过它可以对设备、建筑物、仪表以及管道的规格、输送介质、主要控制阀门有一个确切的了解。

F、平面图：施工图中的基本图。

主要表示设备的平面分布、管线的走向、排列、标高等具体数据，使施工人员对该项工程有一个大该的了解。

G、立面图和剖面图：施工图中最常见的图样，表达设备的立面分布和该项垂直方向的排列和走向、以及管径、标高。

M、详图：节点图：清楚的表示某一部分管道的详细结构及尺寸，是对平面图及其他图不能反映清楚的某点图形的放大。

大样图：设备配管及管配件组合的详图，特点是双线图表示，对物体有真实感。

标准图：(重复利用图)具有通用性质的图样。

它不能用来作为单独进行施工的图纸，只作为某些施工图的一个组成部分。

一般由国家或有关部门出版标准图集。

2、现行的工程预算定额及单位估价表3、工程所在地现行的材料预算价格及材料调价的有关规定(系数调整或规定内的材料价格按实调整)。

根据工程类别和企业等级所给定的取费标准。

4、经有关部门审批的施工组织措施，包括大型设备的拉运、吊装及三通一平等。

正常施工图预算所包含不了的工作内容，根据施工组织措施进行编制。

二、通过识图应了解的几个问题：1、工程概况：比如一座转油站，有泵房、罐区、加热炉区，以及连接几个大区的平面管网，之配套的还有采暖系统、给排水系统。

五、刷油，防腐蚀绝热工程（一）项目的计量单位1 刷油工程和防腐蚀工程中设备，管道以“10m2”为计量单位，金属结构以“100Kg”为计量单位。

2 绝热工程中绝热层以“m3”为计量单位。

防潮层，保护层以”10m2”为计量单位。

（二）计算设备，管道内壁防腐蚀工程量时，对于壁厚大于或等于10mm的按其内径计算；对于小于10mm的按其外经计算。

（三）工程量计算公式1 除锈，刷油，防腐蚀工程量（1）各种管件，阀门，人孔，管口凸凹部分已综合考虑在定额内，不另外计算。

（2）阀门，弯头，法兰表面积计算公式阀门：S（m2）=π×D×2.5D×1.05×N弯头：S（m2）=π×D×1.5D×2π×N/BB值取定为：90度弯头B＝4，45度弯头B＝8法兰：S（m2）=π×D×1.5D×N（四）绝热工程量1 管道绝热，防潮层保护层计算公式保温体积：V（m3）＝π×（D+1.033δ）×1.033δ×L防潮层保护层面积: S（m2）=π×（D+2.1δ+0.0082）×L2 伴热管道绝热工程量计算公式单管伴热或双管伴热（管径相同，夹角小于90度）D=D1+D2+（10～20mm）双管伴热（管径相同，夹角大于90度）D=D1+1.5D2+（10～20mm）双管伴热（管径不同，夹角小于90度）D=D1+D2伴大+（10～10mm）以D为管道外径代入前面的公式分别计算管道绝热，防潮层保护层的工程量。

3 阀门绝热防潮层保护层计算公式V（m3）＝π×（D+1.033δ）×1.033δ×2.5D×1.05NS（m2）=π×（D+2.1δ）×2.5D×1.05N4 弯头绝热防潮层保护层计算公式V（m3）＝π×（D+1.033δ）×1.033δ×1.5D×2π×N/BS（m2）=π×（D+2.1δ）×1.5D×2π×N/BB值取定为：90度弯头B＝4，45度弯头B＝85 法兰绝热、防潮层保护层计算公式V（m3）＝π×（D+1.033δ）×1.033δ×1.5D×1.05NS（m2）=π×（D+2.1δ）×1.5D×1.05N六、管道的探伤：低压碳钢管口焊接，是按无损探伤质量标准考虑的，但不包括焊缝无损探伤X光拍片的工作内容。

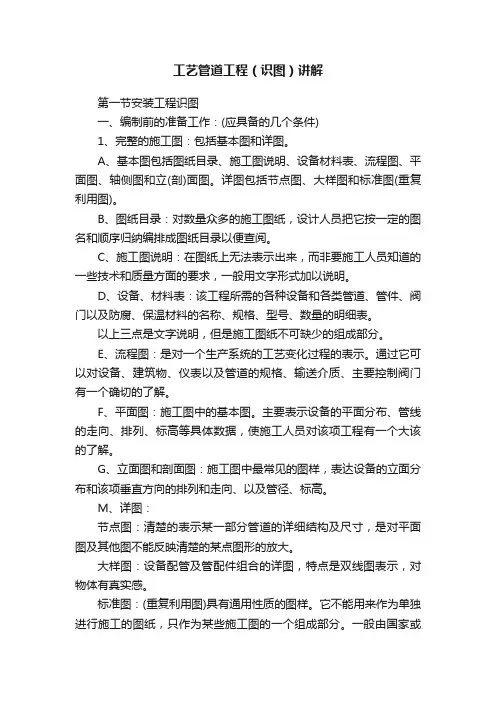

工艺管道工程（识图）讲解第一节安装工程识图一、编制前的准备工作：(应具备的几个条件)1、完整的施工图：包括基本图和详图。

A、基本图包括图纸目录、施工图说明、设备材料表、流程图、平面图、轴侧图和立(剖)面图。

详图包括节点图、大样图和标准图(重复利用图)。

B、图纸目录：对数量众多的施工图纸，设计人员把它按一定的图名和顺序归纳编排成图纸目录以便查阅。

C、施工图说明：在图纸上无法表示出来，而非要施工人员知道的一些技术和质量方面的要求，一般用文字形式加以说明。

D、设备、材料表：该工程所需的各种设备和各类管道、管件、阀门以及防腐、保温材料的名称、规格、型号、数量的明细表。

以上三点是文字说明，但是施工图纸不可缺少的组成部分。

E、流程图：是对一个生产系统的工艺变化过程的表示。

通过它可以对设备、建筑物、仪表以及管道的规格、输送介质、主要控制阀门有一个确切的了解。

F、平面图：施工图中的基本图。

主要表示设备的平面分布、管线的走向、排列、标高等具体数据，使施工人员对该项工程有一个大该的了解。

G、立面图和剖面图：施工图中最常见的图样，表达设备的立面分布和该项垂直方向的排列和走向、以及管径、标高。

M、详图：节点图：清楚的表示某一部分管道的详细结构及尺寸，是对平面图及其他图不能反映清楚的某点图形的放大。

大样图：设备配管及管配件组合的详图，特点是双线图表示，对物体有真实感。

标准图：(重复利用图)具有通用性质的图样。

它不能用来作为单独进行施工的图纸，只作为某些施工图的一个组成部分。

一般由国家或有关部门出版标准图集。

2、现行的工程预算定额及单位估价表3、工程所在地现行的材料预算价格及材料调价的有关规定(系数调整或规定内的材料价格按实调整)。

根据工程类别和企业等级所给定的取费标准。

4、经有关部门审批的施工组织措施，包括大型设备的拉运、吊装及三通一平等。

正常施工图预算所包含不了的工作内容，根据施工组织措施进行编制。

二、通过识图应了解的几个问题：1、工程概况：比如一座转油站，有泵房、罐区、加热炉区，以及连接几个大区的平面管网，之配套的还有采暖系统、给排水系统。

（建筑工程管理）管道工程识图与施工工艺复习资料壹、管道轴测图画法举例根据立面图平面图画轴测图口诀：根据立面图画：上下左右不变，前后变成45°线注意：64立面图有误二、问答题1、简述管道工程中管道的连接形式及其适用场合。

(1)焊接连接—主要是金属管道的连接(2)螺纹连接—小直径的钢管、铜管、高压管道的连接(3)承插连接—铸铁管、水泥管、陶土管(4)法兰连接—铸铁管、金属管、法兰阀门、工艺设备和管道的连接(5)热熔连接---------PP-R(6)胶粘连接-------UPVC/PVC2、常见管道工程中管道的切断形式答：锯断、管子割刀、砂轮切割机、套丝机、氧气-乙炔、锯床、等离子切割等3、通风管的加工制作程序答：放样下料—剪切—咬口连接—制作法兰—风管和法兰的装配—风管加固4、室外埋地给水管道的安装步骤答：5-管沟的防线和开挖—铺管—捻麻和石棉水泥接口—接口养护—阀门和阀门井的安装—室外消火栓的安装—水压试验—管道防腐—回填土。

5、简述室内排水水系统的组成答：卫生器具：大便器、脸盆、淋浴器、地漏等；室内排水管网：支管、干管、立管、排出管、通气管清通设备：清扫口、检查口提升设备：污水泵、集水池等6、室内给水系统的安装程序引入管的安装——室内管网(干管、立管、支管)的安装——阀门的安装——水龙头的安装——水表的安装——水箱的安装——水压试验7、器具安装前应进行质量检查，简述质量的内容和质量检查的方法答：检查内容：外观是否端正；瓷质粗糙细腻程度；颜色是否壹致；有无破损；各部分的几何尺寸是否符合允许公差。

检查方法：见——外观检查：有无缺陷；敲——敲击检查：有无裂纹损伤；量——丈量检查：尺寸是否符合要求；通球试验检查：排水口径尺寸是否合适；渗水试验检查：有无渗漏8、水暖管道穿越楼板时，为何要预留孔洞和加设套管的作用和套管安装方法答：套管主要的作用：1、保护管道不被破坏；2、安装管道、及维修管道方便；3、有水房间的套管，仍有壹定的防止水渗、流、淌到下层的作用；4、防止交叉污染。

管道工程识图与施工工艺讲稿重庆大学继续教育学院专业课教研室王新阳管道工程识图与施工工艺是工程造价与管理专业的重要专业课之一。

它的主要内容包括以下两部分。

一是管道工程识图部分。

这里的管道工程是指建筑内部的给水排水管道工程、采暖管道工程、以及通风与空调管道工程。

这些工程都是由各种不同的管道组成的，故称作管道工程，也称作暖卫（暖通卫生）管道工程。

由于暖卫管道工程与其他的工程特点不同，所以暖卫管道工程施工图有一些特殊的画法和特殊的表示方法。

阅读管道工程施工图的方法与阅读其他工程施工图的方法也有所不同。

二是管道工程施工工艺部分。

管道工程施工工艺是指管道工程施工全过程和施工安装方法。

对于工程造价与管理专业来说，对施工工艺有一般的了解，有利于对管道工程造价方面的问题进行合理的处理。

就两部分内容而言，第一部分管道工程识图是工程造价与管理专业的重点内容。

因为只有对管道工程施工图的阅读熟练掌握以后，才能顺利熟练地进行管道工程量的统计和做出准确的工程造价。

第一部分管道工程识图第一章管道工程施工图的主要内容和管道工程图的画法§１－１管道工程施工图的主要内容首先我们要明确的是，我们介绍的管道工程图仅仅是暖卫管道工程图，即建筑给水排水工程、室内采暖工程、通风空调工程的施工图。

对于其他的工业管道工程不予涉及。

暖卫管道工程施工图的主要内容有以下两部分：一、基本图纸部分所谓基本图纸，就是设计人员对暖卫管道工程设计绘制的图纸。

该部分图纸包括以下六个方面的内容。

1、图纸目录：作用是便于施工安装人员对施工图进行阅读与查找，同时也便于档案管理。

图纸目录是由设计人员按照图纸名称及顺序编排的一张表。

在该表中先排列新设计的图纸的序号，再排列标准图的序号（按国标、部标、省标和院标的顺序进行排列）。

参见下表２、设计与施工说明：作用是图纸无法说明与表示的技术问题，必须通过语言文字说明的内容。

一般有以下需要叙述的内容：１）、工程设计参数；如空调室内设计温度tＮ＝２５±２℃室内设计相对湿度ΨＮ＝５０±５％２）、施工采用的技术规范和施工质量要求；３）、系统运行控制顺序；４）、系统压力实验参数及要求；５）、管道与设备的连接方法；６）、系统保温要求、以及所选用的保温材料种类和保温厚度；７）、系统所选用的管材及连接方法；８）、设备减振方法及减振材料（设备）的选用。

工艺管道施工图识读工艺管道施工图识读建设集团技术培训中心综合基地技能教师：高良富工艺管道图的特点是线条简单、图形复杂，它不仅具有机械图的两大要素，还具有方向性等特点。

也就是说，工艺管道图不仅需反映出管子、管件、阀门、支架、设备、仪表等的形状、位置和尺寸，而且需反映出管路内介质的性质、温度、压力和流向。

工艺管道图是一种用图线、图例、符号和代号，按正投影或轴测投影原理绘制而成的象形图。

工艺管道图也是由基本图和详图两部分组成的。

其中基本图包括工艺流程图、设备布置图、管道布置图、图纸目录、施工图说明，设备材料表属于基本图的范畴；详图包括节点图、大样图和标准图。

1．图纸目录图纸目录是把一个工程项目的各种施工图按一定顺序排列，从中不仅可以知道该工程的工程名称、建设单位、设计单位，更主要的是知道图样的名称编号、张数。

当拿到一个工程项目的图样时，应首先按图样目录进行清点，以保证取得完整的设计资料。

2．施工图说明凡是在施工图中无法表达或不便表达，而又必须让施工单位知道的内容，可以用施工说明(有的也写为设计说明)的形式用文字阐述出来，如设计依据、与施工有关的技术数据、特殊要求、采用的施工验收规范和应遵循的技术标准等。

3．设备材料表设备材料表一般应列出工程项目所需的设备和主要材料的型号、规格、数量，以供建设单位和施工单位参考。

4．工艺流程图或系统图工艺流程图或系统图一般用于生产工艺比较复杂的工艺管道系统(如石油化工管道)和公用工程中的管道系统，通过流程图可以知道生产工艺是如何通过管道系统来实现的，生产设备在生产工艺中的位置和作用、仪表控制点的分布、介质流向等方面的内容，以便对生产工艺有较全面的理解，使施工活动更好地贯彻设计意图。

5．平面图平面图表达建筑物的平面轮廓、设备位置、管道分布及其与建筑物、设备的平面关系，此外还要标注管径、标高、坡向、坡度和立管编号。

平面图是施工中最基本的图样。

6．立面图和剖面图立面图和剖面图是和平面图配套的，平面图中无法表达的管道垂直走向、分布及其与建筑物或设备的关系，都通过不同方向的剖面图表达出来。
