使用产品前，请仔细阅读本使用、安装说明书，并请妥善保管使用安装说明书KFR-50W/BpA KFR-50W/BpAWP 适用机种型号：适用机种制品号：HITACHIRAQ-1F50EVY/RAQ-1F50EVYWP/RAC-1F50EVYRAC-1F50EVY执行标准：GB/T7725-2004GB4706.32-2004GB4343.1-2009GB17625.1-2003使用说明目 录注意事项......................................................................................................................................1产品主要技术参数........................................................................................................................3.....................................................................................................................................................9.....................................................................................................................................................10.....................................................................................................................................................11一键清洁功能.............................................................................................................................................11.....................................................................................................................................................12遥控器电池的更换法.................................................................................................................................12.............................................................................................................................13.....................................................................................................................................14故障查找......................................................................................................................................2机组介绍.....................................................................................................................................................4接收器指示说明.........................................................................................................................................4室内机部品名称.........................................................................................................................................5运转之前.....................................................................................................................................................5遥控器各部分名称和功能.........................................................................................................................6自动运转.....................................................................................................................................................8制热运转除湿运转制冷运转送风运转睡眠定时器的设定功能定时器的设定功能自动控制.. (15)安全须知......................................................................................................................................16安装所需的工具及仪器.............................................................................................................................16运输及吊装.................................................................................................................................................17室内机的安装.............................................................................................................................................17排水管的安装.....................................................................................................................................21接收器（显示接受操作系统）的安装.......................................................................................23保护和控制装置室外机的安装 制冷剂管道安装真空排气顺序电线连接试运行...............................................................................................................................................................23............................................................................................................................................24室外机冷凝水处理.....................................................................................................................................25.........................................................................................................................................25.............................................................................................................................................28.....................................................................................................................................................29.........................................................................................................................................................31附图 (32)安装说明图例意义如下注意事项•电源为单相 220V~ 电压如电压低于或高出正常电压10%以上，空调器将不能正常工作甚至烧断保险丝，易损坏空调器，建议配用220V~ 稳压器。
安装、使用、维护说 明 书日立牌风冷单冷式冷水机组H 系列--螺 杆 式--Z0011312- 2008- B型号R22 R407CRCU40AHZ1 RCUG40AHZ1 RCU50AHZ1 RCUG50AHZ1 RCU60AHZ1 RCUG60AHZ1 RCU75AHZ1 RCUG75AHZ1 RCU100AHZ1 RCUG100AHZ1 RCU120AHZ1 RCUG120AHZ1 RCU150AHZ1 RCUG150AHZ1 RCU180AHZ1 RCUG180AHZ1 RCU200AHZ1 RCUG200AHZ1 RCU240AHZ1 RCUG240AHZ1 RCU270AHZ1 RCUG270AHZ1 RCU300AHZ1 RCUG300AHZ1 RCU330AHZ1 RCUG330AHZ1 RCU350AHZ1 RCUG350AHZ1 RCU360AHZ1 RCUG360AHZ1 RCU380AHZ1 RCUG380AHZ1 RCU400AHZ1 RCUG400AHZ1重要通知●日立对产品的设计和性能将不断进行改良，规格如有更改，恕不另行通知。
●日立对每一个可能的情况可引致有潜在的危险不作预测。
●没有书面允许，此说明书不得翻印。
●信号字句（危险，警告和小心）用于鉴别危险性的级别，有关各信号字句所提示的危险性解释 如下:: 可能导致严重个人受伤或死亡的直接危险。
: 危险或不安全的操作可能导致严重个人受伤或死亡。
: 危险或不安全的操作可能导致轻微个人受伤或产品或财物损害。
: 对使用或维修有帮助的资料。
●如有需要，请联络您所聘用之承建商或日立分销商。
●此说明书提供其他型号的风冷单冷式冷水机组的共同描述和资料。
●此风冷单冷式冷水机组是根据以下温度设计，冷水机组应在此范围使用:工作范围● 此说明书为风冷单冷式冷水机组的永久部件，应保留在冷水机组内。
● 下表为本说明书中所叙机组的能效等级汇总：机型能效 等级 机型能效等级机型 能效 等级机型 能效 等级RCU40AHZ1 4 RCU200AHZ1 3 RCUG40AHZ1 5 RCUG200AHZ14 RCU50AHZ1 3 RCU240AHZ1 3 RCUG50AHZ15 RCUG240AHZ1 4 RCU60AHZ1 3 RCU270AHZ1 3 RCUG60AHZ1 4 RCUG270AHZ1 4 RCU75AHZ1 3 RCU300AHZ1 3 RCUG75AHZ1 4 RCUG300AHZ1 4 RCU100AHZ1 3 RCU330AHZ1 3 RCUG100AHZ1 5 RCUG330AHZ1 4 RCU120AHZ1 3 RCU350AHZ1 3 RCUG120AHZ1 4 RCUG350AHZ1 4 RCU150AHZ1 3 RCU360AHZ1 3 RCUG150AHZ1 4 RCUG360AHZ1 4 RCU160AHZ1 3 RCU380AHZ1 3 RCUG160AHZ1 5 RCUG380AHZ1 4 RCU180AHZ1 3RCU400AHZ1 3 RCUG180AHZ1 4 RCUG400AHZ14*依据国家标准：GB19577-2004 作为能效等级判定。

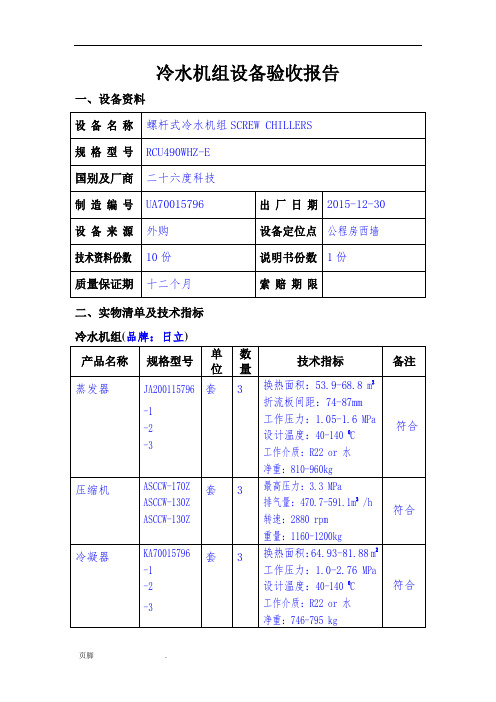

冷水机组设备验收报告一、设备资料
二、实物清单及技术指标
冷水机组(品牌：日立)
管道系统
技术资料及说明书
三、验收步骤
安装调试结束后，对设备进行测试和实验：
1、操作步骤：
1）打开冷水机组供应开关；
2）打开设备电源；
3）启动设备操作如下：先启动冷却水泵○1——启动冷却塔风机○1和○2——启动冷却水泵○1——启动冷水机组；
4）在开启各泵同时，观察压力表压力值，出口压力0.4-0.6MPa，回水压力0.12-0.25MPa之间属于正常；有无异响；
5)在冷水机组触摸屏上占击进入运行模式，观察运行状态及温度； 6）设备运行约20钟左右，水温降至7~8 0C；
7）关闭设备操作如下：关闭冷水机组（触摸屏上点停止）——等待3分钟左右关闭冷却塔风机——关闭冷却水泵——关闭冷
冻水泵；
8）保持冷水机组电源通电，保证冷水机组为正常工作温度；关闭设备电源开关；
2、操作结果：
按上述操作步聚使用该设备,运行约20分钟时，出水压力0.6 MPa，回水压力0.2MPa，冷水机组温度560C，冷冻水出口8.20C，入口9.60C，冷却水温度140C。
车间管道未端温度表显示温度为90C。
设备运行6小时无异常，并按操作步骤关闭设备。
四、验收结论
通过上述测试和实验证明，冷水机组设备数量与合同一致；设备性能良好，运行正常，各项技术指标到达标准，符合相关实验要求；但有如下问题需在解决：
1、用闸阀代替了泄水阀；
2、技术资料不全；
3、排气阀有漏水；
4、法兰非国标件；
5、温度计产地不明，质量不好；
五、备件及耗材
六、验收人签字。
海信日立变频中央空调故障代码E1、E2、E3：室内机主控电脑板与操作面板间通信不良E4、E5：SCE 室外部分异常E6、E7：SCE 室内部分异常F1、F2：室内热敏电阻故障：室内热交换器温度传感器不良 F4——F6：室外热敏电阻故障F7：室外热交换器温度传感器C2不良F8：室外空气温度传感器不良H1：压缩机超负荷H2：压缩机电流过大H3：压缩机过流监测电路异常P1：室内风扇保护器动作P2：室外风扇或压缩机热保护器动作P3：压缩机过热保护P4：高压保护P5：相序错误开关板显示代码其中故障为不可恢复的保护代码内容E01一个小时四次模块保护E02暂无E03一个小时三次排气温度保护P01室内板与室外板2分钟通讯不上保护P02IPM模块保护P03高低电压保护P04室内温度传感器开路或短路房间、温度P05室外温度传感器开路或短路高温或低温P06室内蒸发器温度保护关压缩机高温或低温P07室外冷凝器高温保护关压缩机P08抽湿模式室内温度过低关压缩机P09室外排气温度过高关压缩机P10压缩机顶部温度保护P11化霜或防冷风P12室内风机温度过热P13室内板与开关板2分钟通讯不上室内机故障显示功能其中LED0为工作指示灯;正常时LED0亮;异常时LED0以5HZ的频率闪烁KFR--40GW/BPY-R 显示内容故障或保护定义Ｅ０参数错误Ｅ１室内外机通信故障Ｅ２过零检测出错Ｅ３风机速度失控Ｅ４温度保险丝断保护Ｅ５室外温度传感器故障Ｅ６室内温度传感器故障Ｐ０模块保护Ｐ１电压过高或过低保护Ｐ２压缩机顶部温度KFR-26GW/I1BPY KFR-32GW/I1BPY 运行时LED的显示㈠、正常1、工作灯正常开机时工作灯LED4 亮正常关机时工作灯LED4 灭2、化霜灯化霜或防冷风功能有效时化霜灯LED1 亮化霜或防冷风功能无效时化霜灯LED1 灭3、定时灯定时功能有效时定时灯LED2 亮定时功能无效时定时灯LED2 灭4、换气灯连续换气运行时连续换气灯LED3、LED5 亮连续换气停止时连续换气灯LED3、LED5 灭自动换气运行时自动换气灯LED6、LED7 亮自动换气停止时自动换气灯LED6、LED7 灭㈡室内机故障显示功能 LED4 工作灯 LED2 化霜灯 LED1 定时灯 LED3、LED5 连续换气灯 LED2化霜 LED1定时 LED3、5、6、7连续、自动换气LED4工作 LED 状态X X O ☆ 模块保护PRMOD PRMOD1 O X X ☆ 压缩机顶部温度保护PRCOM X O X ☆ 室外温度传感器开路或短路PROUTDX O O ☆ 电压过高或过低保护PRVACO O O ☆ 室内房间温度、蒸发器温度传感器开路或短路PREVP 、PRROMO O ☆ ☆ 风机速度失控 SPABF☆ X O ☆ 过零检测出错 ACBADX X ☆ ☆ EEPROM参数错误指示☆O X ☆ 温度保险丝断保护FUSED☆ O ☆ ☆ 机型不匹配TYPER☆ O 亮 X 熄☆ 闪三、室外机故障自我诊断显示只设L4故障指示灯：L4 运行/待机指示灯运行：长亮待机：0.5HZ闪烁故障：1HZ闪烁 16.2对于KFR-2632GW/I1BPY;室内设置4个LED..分别为工作灯 LED1、化霜灯 LED5、定时灯LED6、自动灯LED3..㈠、正常运行时LED的显示1、工作灯正常开机时工作灯LED1 亮正常关机时工作灯LED1 灭2、化霜灯化霜或防冷风功能有效时化霜灯LED5 亮化霜或防冷风功能无效时化霜灯LED5 灭3、定时灯定时功能有效时定时灯LED6 亮定时功能无效时定时灯LED6 灭4、自动灯自动功能有效时自动灯LED3 亮自动功能无效时自动灯LED3 灭二：室内机故障显示功能 LED4 工作灯 LED2 化霜灯 LED1 定时灯 LED3、LED5 连续换气灯 LED2化霜 LED1定时 LED3自动 LED4工作 LED 状态X X O ☆ 模块保护PRMOD PRMOD1O X X ☆ 压缩机顶部温度保护PRCOMX O X ☆ 室外温度传感器开路或短路PROUTDX O O ☆ 电压过高或过低保护PRVACO O O ☆ 室内房间温度、蒸发器温度传感器开路或短路PREVP 、PRROMO O ☆ ☆ 风机速度失控SPABF ☆ X O ☆ 过零检测出错ACBAD ☆ O X ☆ 温度保险丝断保护FUSEDX X ☆ ☆ EEPROM参数错误指示☆ O ☆ ☆ 机型不匹配TYPER☆ ☆ ☆ ☆ 室内机和室外机通信保护PRTRNO 亮 X 熄☆ 闪三、室外机故障自我诊断显示只设L4故障指示灯： L4 运行/待机指示灯运行：长亮待机：0.5HZ闪烁故障：1HZ闪烁机型的系统参数:1、工作频率：F0、F1、F2、F3、F4、F5、F6、F7、F8、F9、F102、室内风机转速：高风档的转速参数 SPEEDH .. 中风档的转速参数 SPEEDM ..低风档的转速参数 SPEEDL .. 微风档的转速参数 SPEEDS ..3、欠压、过压保护值准入电压 V1 准出电压限频F1电压 V2 美的空调天朗星触摸屏系列柜机M系列故障代码天朗星触摸屏系列柜机M系列保护代码内容故障代码内容 P3 高低电压保护变频机用 E1 T1传感器故障P4 室内蒸发器温度保护关压缩机高温或低温E2 T2传感器故障P5 室外冷凝器高温保护关压缩机E3 T3传感器故障P7 室外排气温度过高关压缩机变频机用E4 T4传感器故障变频机用P8 压缩机顶部温度保护变频机用E5 室内板与显示板3分钟通信不上P9 化霜保护或防冷风关风机☆ ☆ ☆ 室内机和室外机通信保护PRTRNE6 室外保护E7 加湿器故障E8 静电除尘故障E9 EEPROM出错美的柜机室外机保护室外保护：LED3为电源指示灯 LED显示内容LED1 LED2 LED3 灭灭亮正常亮灭亮相序接反灭亮亮过电流亮亮亮缺相亮亮亮压力保LF-8W单相、三相RF-8W单相、三相LF-12W RF-12W 室外故障检测故障指示灯表示的故障类型：亮灯情况指示的内容LED1亮电压过高LED2亮电压过低LED3亮管路压力过高;压缩机过流或过热LED4亮管路压力过低LED1和LED2亮室外机温度检测大于80度LED1和LED3亮室外机温度检测小于-40度美的KFR-5060LW/MBPY故障代码保护代码内容故障代码内容P1室内外2分钟通信保护E1室内温度传感器故障P2模块保护E2预留P3高低电压保护E3预留P4室内蒸发器温度高温或低温保护E4室外温度传感器故障P5室外冷凝器高温保护关压缩机E5室内板与显示板3分钟通信故障P6预留E6预留P7室外排气温度过高保护E7预留P8压缩机顶部温度保护E8静电除尘故障P9化霜E9EEPROM故障故障现象检测灯黄色故障代码故障原因E1 面板与室内主板通讯故障闪亮1次E6 室内环温传感器故障传感器阻值错、内板坏闪亮2次E7 室内盘管传感器故障闪亮4次E9、E40 室外机异常电压低、压力过高、高压开关动作闪亮5次 E57 制冷剂不足检测压力闪亮6次E8 室外机过负荷保护制冷剂过多、短路如果LZ还不能解决问题。
