电力电缆的敷设、安装及试验(标准版)

电缆敷设施工工艺l、范围本工艺标准适用于10KV及以下一般工业建筑电气安装工程的电力电缆敷设.2、施工准备2。

1 设备及材料要求2.1。

1 所有材料规格型号及电压等级应符合设计要求,并有产品合格证。

2.1.2每轴电缆上应标明电缆规格、型号、电压等级、长度及出厂日期。

电缆轴应完好无损.2.1.3 电缆外观完好无损，铠装无锈蚀、无机械损伤，无明显皱折和扭曲现象。

油浸电缆应密封良好,无漏油及渗油现象.橡套及塑料电缆外皮及绝缘层无老化及裂纹。

2.1.4 各种金属型钢不应有明显锈蚀,管内无毛刺,所有紧固螺栓,均应采用镀锌件。

2。

1。

5 其它附属材料:电缆盖板、电缆标示桩、电缆标志牌、油漆、汽油、封铅、硬脂酸、白布带、黑胶布、聚氯乙烯带、聚脂胶粘带等均应符合要求.2。

2 主要机具2.2。

1 电动机具、敷设电缆用的支架及轴、电缆滚轮、转向导轮、吊链、滑轮、钢丝绳、大麻绳千斤顶。

2.2。

2 绝缘摇表、皮尺、钢锯、手锤、扳手、电气焊工具、电工工具。

2.2.3 无线电对讲机（或简易电话）、手持扩音喇叭（有条件可采用多功能扩大机作通讯联络)。

2。

3 作业条件2。

3。

1 土建工程应具备下列条件：（1）预留孔洞、预埋件符合设计要求、预埋件安装牢固，强度合格。

（2）电缆沟、隧道、竖井及人孔等处的地坪及抹面工作结束，电缆沟排水畅通,无积水。

（3）电缆沿线模板等设施拆除完毕。

场地清理干净、道路畅通,沟盖板齐备.（4)架电缆用的轴辊、支架及敷设用电缆托架准备完毕，且符合安全要求，电缆沿线照明照度满足施工要求.（5)直理电缆沟按图挖好，电缆井砌砖抹灰完毕，底砂铺完，并清除沟内杂物。

盖板及砂子运至沟旁。

2。

3。

2 设备安装应具备下列条件（1）变配电室内全部电气设备及用电设备配电箱柜安装完毕.（2）电缆桥架、电缆托盘、电缆支架及电缆保护管安装完毕，并检验合格。

3、操作工艺3。

1 工艺流程准备工作→直埋电缆敷设；电缆沿支架、桥架敷设→铺砂盖砖→回填土→埋标桩→水平敷设→垂直敷设→挂标志牌→管口防水处理→剥麻刷油→挂标志牌。

规章制度：________ 电线电缆安装标准规范单位：______________________部门：______________________日期：______年_____月_____日第1 页共28 页电线电缆安装标准规范第一章总则第1.0.1条为保证电缆线路安装工作的施工质量，促进电缆线路施工技术水平的提高，确保电缆线路安全运行，制订本规范。

第1.0.2条本规范适用于500kV及以下电力电缆、控制电缆线路安装工程的施工及验收。

矿山、船舶、冶金、化工等有特殊要求的电缆线路的安装工程尚应符合专业规程的有关规定。

第1.0.3条电缆线路的安装应按已批准的设计进行施工。

第1.0.4条电缆及其附件的运输、保管，应符合本规范要求。

当产品有特殊要求时，并应符合产品的要求。

第1.0.5条电缆及其附件在安装前的保管，其保管期限应为一年及以下。

当需长期保管时，应符合设备保管的专门规定。

第1.0.6条采用的电缆及附件，均应符合国家现行技术标准的规定，并应有合格证件。

设备应有铭牌。

第1.0.7条施工中的安全技术措施，应符合本规范及现行有关安全技术标准及产品的技术文件的规定。

对重要的施工项目或工序，尚应事先制定安全技术措施。

第1.0.8条与电缆线路安装有关的建筑工程的施工应符合下列要求：一、与电缆线路安装有关的建筑物、构筑物的建筑工程质量，应符合国家现行的建筑工程施工及验收规范中的有关规定。

二、电缆线路安装前，建筑工程应具备下列条件：第 2 页共 28 页1.预埋件符合设计，安置牢固；2.电缆沟、隧道、竖井及人孔等处的地坪及抹面工作结束；3.电缆层、电缆沟、隧道等处的施工临时设施、模板及建筑废料等清理干净，施工用道路畅通，盖板齐全；4.电缆线路敷设后，不能再进行的建筑工程工作应结束；5.电缆沟排水畅通，电缆室的门窗安装完毕。

三、电缆线路安装完毕后投入运行前，建筑工程应完成由于预埋件补遗、开孔、扩孔等需要而造成的建筑工程修饰工作。

电缆及电缆桥架安装敷设标准1范围本章适用于建筑物内电缆桥架安装和桥架内电缆敷设工程。

2引用标准《建筑电气工程施工质量验收规范GB50303-2002》《北京市标准建筑安装分项工程施工工艺规程（第四分册）DBJ01-26-96》《建筑电气通用图集-内线工程92DQ5》《高层民用建筑设计防火规范（GB50045—95）》。

3施工准备3.1材料要求:3。

1。

1主要材料:电缆桥架、盖板、隔板、电缆、支吊架。

3。

1.2辅助材料：电焊条、绝缘导线、铜端子、镀锌带母螺栓、镀锌垫圈、镀锌弹簧垫圈、酚醛防锈漆、汽油、镀锌电缆卡子.3。

1.3所有材料规格、型号及电压等级应符合设计要求，并有产品合格证。

3.1。

4桥架外观检查:部件齐全，表面光滑、不变形；钢制桥架涂层完整，无锈蚀；玻璃钢制桥架色泽均匀，无破损碎裂；铝合金桥架涂层完整，无扭曲变形，不压扁，表面不划伤.3。

1.5电缆外观完好无损，无压扁和扭曲现象。

外皮、绝缘层无老化及裂纹.电缆外护层有明显标识和制造厂标。

电缆合格证有生产许可证编号，按《额定电压450/750V及以下聚氯乙烯绝缘电缆》GB5023。

1～5023.7标准生产的产品有3C认证标志。

3。

1。

6镀锌材料:采用钢板、圆钢、扁钢、角钢、螺栓、螺母、螺丝、垫圈、弹簧垫等金属材料做电工工件时，都应经过镀锌处理。

3。

1.7金属膨胀螺栓:应根据容许拉力和剪力进行选择。

3.2主要机具：3。

2。

1铅笔、卷尺、线坠、粉线袋、锡锅、喷灯、钢锯、电缆滚轮、转向导轮、吊链、滑轮、钢丝绳、千斤顶.3。

2。

2电工工具、手电钻、冲击钻、兆欧表、万用表、绝缘摇表、工具袋、工具箱、高凳等。

3.2。

3无线电对讲机（或简易电话)、手持扩音喇叭（有条件可采用多功能扩大机做通讯联络）。

3.3作业条件：3.3。

1配合土建的结构施工，预留孔洞、预埋铁和预埋吊杆、吊架等全部完成。

3.3。

2其他工种作业情况：顶棚和墙面的喷浆、油漆及壁纸全部完成后，方可进行桥架敷设及桥架内电缆敷设。

电缆线路施工及验收规范一、电缆及附件的运输与保管3二、电缆线路附属设施和构筑物的施工4三、电缆的敷设9四、电缆附件的安装13五、工程交接验收17一、电缆及附件的运输与保管1.电缆及附件的运输与保管，应符合产品标准的要求，应避免强烈的震动、倾倒、受潮、腐蚀，确保不损坏箱体外表面以及箱内部件。

2.在运输装卸过程中，不应使电缆及电缆盘受到损伤。

严禁将电缆盘直接由车上推下。

电缆盘不应平放运输、平放贮存。

3.运输或滚动电缆盘前，必须保证电缆盘牢固，电缆绕紧。

充油电缆至压力油箱间的油管应固定，不得损伤。

压力油箱应牢固，压力指示应符合要求。

滚动时必须顺着电缆盘上的箭头指示或电缆的缠紧方向。

4.电缆及其附件到达现场后，应按下列要求及时进行检查：4.1产品的技术文件应齐全。

4.2电缆型号、规格、长度应符合订货要求，附件应齐全；电缆外观不应受损。

4.3电缆封端应严密。

当外观检查有怀疑时，应进行受潮判断或试验。

4.4充油电缆的压力油箱、油管、阀门和压力表应符合要求且完好无损。

5．电缆及其有关材料如不立即安装，应按下列要求贮存：5.1电缆应集中分类存放，并应标明型号、电压、规格、长度。

电缆盘之间应有通道。

地基应坚实，当受件限制时，盘下应加垫，存放处不得积水。

5.2电缆终端瓷套在贮存时，应有防止受机械损伤的措施。

5.3电缆附件的绝缘材料的防潮包装应密封良好，并应根据材料性能和保管要求贮存和保管。

5.4防火涂料、包带、堵料等防火材料，应根据材料性能和保管要求贮存和保管。

5.5电缆桥架应分类保管，不得因受力变形。

6．电缆及附件在安装前的保管，其保管期限为一年及以内。

当需长期保管时，应符合设备保管的专门规定。

7.电缆在保管期间，电缆盘及包装应完好，标志应齐全，封端应严密。

当有缺陷时，应及时处理。

充油电缆应经常检查油压，并作记录，油压不得降至最低值。

当油压降至零或出现真空时，应及时处理。

二、电缆线路附属设施和构筑物的施工1.电缆管的加工及敷设1.1电缆管不应有穿孔，裂缝和显著的凹凸不平，内壁应光滑；金属电缆管不应有严重锈蚀。

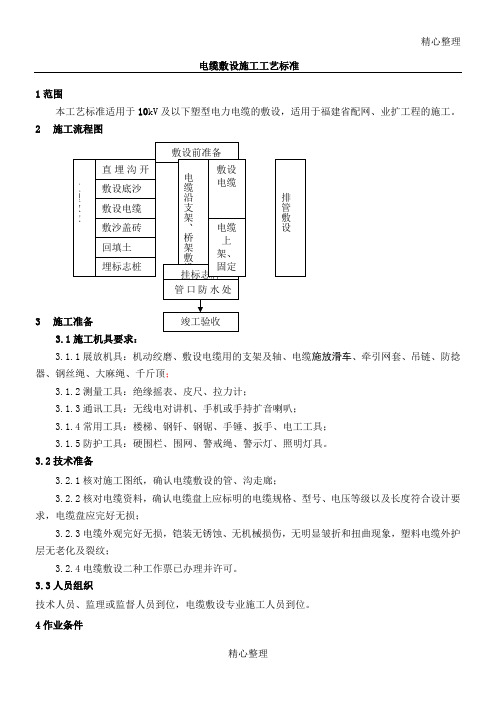

精心整理电缆敷设施工工艺标准1范围本工艺标准适用于10kV及以下塑型电力电缆的敷设，适用于福建省配网、业扩工程的施工。

2施工流程图33.13.2求，电缆盘应完好无损；3.2.3电缆外观完好无损，铠装无锈蚀、无机械损伤，无明显皱折和扭曲现象，塑料电缆外护层无老化及裂纹；3.2.4电缆敷设二种工作票已办理并许可。

3.3人员组织技术人员、监理或监督人员到位，电缆敷设专业施工人员到位。

4作业条件4.1与电缆线路安装有关的建筑物、构筑物的建筑工程质量，应符合国家现行的建筑工程施工及验收规范中的有关规定,应满足设计要求。

4.2电缆线路安装前，建筑工程应具备下列条件：4.2.1预留孔洞、预埋件符合设计，安置牢固；4.2.2电缆沟、隧道、竖井及人孔等处的地坪及抹面工作结束，电缆沟排水畅通，无积水；4.2.3电缆层、电缆沟、隧道等处的施工临时设施、模板及建筑废料等清理干净，施工用道路畅通，盖板齐全；4.2.4电缆线路敷设后，不能再进行的建筑工程工作应结束；4.2.5电缆沟排水畅通，电缆室的门窗安装完毕；55.15.266.1a)b)c)施工须有足够照明装置，并装设警示灯。

6.1.3放电缆机具的安放：a）采用机械放电缆时，应将机动绞磨选择适当位置安放，尽可能将牵引装置放置在电缆到达的位置，一次性牵引到位；b)电缆滑车安放：放电缆前将滑车提前安放到位。

1）直埋或支架敷设时直线段宜每隔2～2.5m摆放1个直线滑车（使电缆牵引时不至与地面摩擦为原则），转角处安放转角滑车；2）穿管敷设时，电缆入管口可装设管口滑车，转弯人井应设转角滑车。

6.1.4电缆和牵引装置地连接：a)检查待牵引电缆头处地密封良好；b)将钢丝网套固定在电缆头上；c)通过防捻器将钢丝网套与钢丝绳连接。

6.1.5敷设指挥系统设置：应将牵引点、盘放点及电缆牵引头三处组成联合指挥协调系统。

a)线路较短或室外的电缆敷设，可用无线电对讲机联络，手持扩音喇叭指挥。

b)高层建筑内电缆敷设，可用无线电对讲机做为定向联系，移动电话作为全线联系，手持扩音喇叭指挥（或采用多功能扩大机，它是指挥放电缆的专用设备）。

5 电缆敷设5.1 一般规定5.1.1电缆的路径选择，应符合下列规定：1应避免电缆遭受机械性外力、过热、腐蚀等危害。

2 满足安全要求条件下，应保证电缆路径最短。

3 应便于敷设、维护。

4 宜避开将要挖掘施工的地方。

5 充油电缆线路通过起伏地形时，应保证供油装置合理配置。

5.1.2 电缆在任何敷设方式及其全部路径条件的上下左右改变部位，均应满足电缆允许弯曲半径要求。

电缆的允许弯曲半径，应符合电缆绝缘及其构造特性要求。

对自容式铅包充油电缆，其允许弯曲半径可按电缆外径的20倍计算。

5.1.3同一通道内电缆数量较多时，若在同一侧的多层支架上敷设，应符合下列规定：1 应按电压等级由高至低的电力电缆、强电至弱电的控制和信号电缆、通讯电缆“由上而下”的顺序排列。

当水平通道中含有35kV以上高压电缆，或为满足引入柜盘的电缆符合允许弯曲半径要求时，宜按“由下而上”的顺序排列。

在同一工程中或电缆通道延伸于不同工程的情况，均应按相同的上下排列顺序配置。

2 支架层数受通道空间限制时，35kV及以下的相邻电压级电力电缆，可排列于同一层支架上，1kV及以下电力电缆也可与强电控制和信号电缆配置在同一层支架上。

3 同一重要回路的工作与备用电缆实行耐火分隔时，应配置在不同层的支架上。

5.1.4同一层支架上电缆排列的配置，宜符合下列规定：1 控制和信号电缆可紧靠或多层叠置。

2 除交流系统用单芯电力电缆的同一回路可采取品字形（三叶形）配置外，对重要的同一回路多根电力电缆，不宜叠置。

3 除交流系统用单芯电缆情况外，电力电缆相互间宜有1倍电缆外径的空隙。

5.1.5交流系统用单芯电力电缆的相序配置及其相间距离，应同时满足电缆金属护层的正常感应电压不超过允许值，并宜保证按持续工作电流选择电缆截面小的原则确定。

未呈品字形配置的单芯电力电缆，有两回线及以上配置在同一通路时，应计入相互影响。

5.1.6交流系统用单芯电力电缆与公用通讯线路相距较近时，宜维持技术经济上有利的电缆路径，必要时可采取下列抑制感应电势的措施：1 使电缆支架形成电气通路，且计入其他并行电缆抑制因素的影响。

电缆穿管敷设施工工艺标准（QB-CNCEC J060105-2004）1 使用范围本工艺标准适用于10kv及以下一般工业与民用建筑电气工程的塑料控制电缆，矿物绝缘电力电缆、交联聚乙烯绝缘电力电缆及聚氯乙烯绝缘电力电缆的穿管敷设工程。

2 施工准备2.1 原材料、半成品的要求2.1.1型号规格及电压等级符合设计要求，并有合格证。

矿用橡套软电缆、交流额定电压3KV及以下铁路机车车辆用电缆、额定电压450/750V及以下橡皮绝缘电缆、额定压450/750V及以下聚氯乙烯绝缘电缆需“CCC”认证标志。

2.1.2 每轴电缆上应标明电缆规格、型号、电压等级、长度及出厂日期，电缆轴应完好无损。

2.1.3 电缆外观完好无损，铠装无锈蚀，无机械损伤，无明显皱褶和扭曲现象。

橡套、塑料电缆外皮及绝缘层无老化及裂纹。

2.1.4 电缆的其他附属材料：电缆盖板、电缆标示桩、电缆标示牌、油漆、酒精、汽油、硬酸脂、白布带、电缆头附件等均应符合要求。

2.1.5 电缆出厂检验报告符合标准。

2.2 主要工机具敷设电缆机具见表2.2.2，根据需要选用需要的工具。

2.3 作业条件2.3.1 电缆线路的安装工程应按施工图进行施工。

2.3.2 与电缆线路安装有关的建筑物、构筑物的土建工程质量，应符合国家现行的建筑工程施工及验收规范中的有关规定。

2.3.3 电缆导管已敷设完毕，并验收合格。

2.4 作业人员主要施工人员：电工。

经过培训、考核有经验的人员持证上岗。

3 施工工艺3.1 工艺流程3.2 操作工艺3.2.1 检查管道（1）金属导管严禁熔焊连接；防爆导管不应采用倒扣连接，应采用防爆活结头，其结合面应紧密。

管口平整光滑，无毛刺。

（2）检查管道内是否有杂物，可在敷设电缆前，应将杂物清理干净。

3.2.2 试牵引：经过检查后的管道，可用一段（长约5m）的同样电缆作模拟牵引，然后观察电缆表面，检查磨损是否属于许可范围。

3.2.3 敷设电缆：（1）将电缆盘放在电缆入孔井口的外边，先用安装有电缆牵引头并涂有电缆润滑油的钢丝绳与电缆一端连接，钢丝绳的另一端穿过电缆管道，拖拉电缆力量要均匀，检查电缆牵引过程中有无卡阻现象，如张力过大，应查明原因，问题解决后，继续牵引电缆。

电线电缆使用安装知识及验收规范第一章总则第1.0.1条为保证电缆线路安装工作的施工质量，促进电缆线路施工技术水平的提高，确保电缆线路安全运行，制订本规范。

矿山、船舶、冶金、化工等有特殊要求的电缆线路的安装工程尚应符合专业规程的有关规定。

1.2.3.4.5.垫，存放处不得积水。

二、电缆终端瓷套在贮存时，应有防止受机械损伤的措施。

三、电缆附件的绝缘材料的防潮包装应密封良好，并应根据材料性能和保管要求贮存和保管。

四、防火涂料、包带、堵料等防火材料，应根据材料性能和保管要求贮存和保管。

五、电缆桥架应分类保管，不得因受力变形。

充油电缆应经常检查油压，并作记录，油压不得降至最低值。

当油压降至零或出现真空时，应及时处理。

精心整理第三章电缆管的加工及敷设在易受机械损伤的地方和在受力较大处直埋时，应采用足够强度的管材。

一、管口应无毛刺和尖锐棱角，管口宜做成喇叭形。

二、电缆管在弯制后，不应有裂缝和显著的凹瘪现象，其弯扁程度不宜大于管子外径的10%；电缆管的弯曲半径不应小于所穿入电缆的最小允许弯曲半径。

三、金属电缆管应在外表涂防腐漆或涂沥青，镀锌管锌层剥落处也应涂以防腐漆。

2.2电力电缆10kV及以下(除6～10kV交联聚乙烯绝缘外) 150～200 2506～10kV交联聚乙烯绝缘200～250 30035kV单芯35kV三芯110kV及以上，每层多于1根300 350110kV及以上，每层1根250 300电缆敷设于槽盒内h+80 h+100精心整理注：h表示槽盒外壳高度。

在有坡度的电缆沟内或建筑物上安装的电缆支架，应有与电缆沟或建筑物相同的坡度。

敷设方式电缆隧道及夹层电缆沟吊架桥架最上层至沟顶或楼板300～350 150～200 150～200 350～450最下层至沟底或地面100～150 50～100 —100～150>电缆种类>敷设方式>水平>垂直>电力电缆全塑型>400 >1000除全塑型外的中低压电缆>800 >1500class="MsoNormal">35kV及以上高压电缆>1500 >2000>控制电缆>800 >1000精心整理注：全塑型电力电缆水平敷设沿支架能把电缆固定时，支持点间的距离允许为800mm。

电缆敷设施工工艺标准（201—1998）1范围本工艺标准适用于10kV及下列通常工业与民用建筑电气安装工程的电力电缆敷设。

2施工准备2.1 设备及材料要求：2.1.1 所有材料规格型号及电压等级应符合设计要求，并有产品合格证。

2.1.2 每轴电缆上应标明电缆规格、型号、电压等级、长度及出厂日期。

电缆轴应完好无损。

2.1.3 电缆外观完好无损，铠装无锈蚀、无机械损伤，无明显皱折与扭曲现象。

油浸电缆应密封良好，无漏油及渗油现象。

橡套及塑料电缆外皮及绝缘层无老化及裂纹。

2.1.4 各类金属型钢不应有明显锈蚀，管内无毛刺。

所有紧固螺栓，均应使用镀锌件。

2.1.5 其它附属材料：电缆盖板、电缆标示桩、电缆标志牌、油漆、汽油、封铅、硬脂酸、白布带、橡皮包布、黑包布等均应符合要求。

2.2 2.2要紧机具：2.2.1 电动机具、敷设电缆用支架及轴、电缆滚轮、转向导轮、吊链、滑轮、钢丝绳、大麻绳、千斤顶。

2.2.2 绝缘摇表、皮尺、钢锯、手锤、扳手、电气焊工具、电工工具。

2.2.3 无线电对讲机（或者简易电话）、手持扩音喇叭（有条件可使用多功能扩大机作通讯联络）。

2.3 作业条件：2.3.1 土建工程应具备下列条件：2.3.1.1 预留孔洞、预埋件符合设计要求、预埋件安装牢固，强度合格。

2.3.1.2 电缆沟、隧道、竖井及人孔等处的地坪及抹面工作结束，电缆沟排水畅通，无积水。

2.3.1.3 电缆沿线模板等设施拆除完毕。

场地清理干净、道路畅通，沟盖板齐备。

2.3.1.4 放电缆用的脚手架搭设完毕，且符合安全要求，电缆沿线照明照度满足施工要求。

2.3.1.5 直埋电缆沟按图挖好，电缆井砌砖抹灰完毕，底砂铺完，并清除沟内杂物。

盖板及砂子运至沟旁。

2.3.2 设备安装应具备下列条件2.3.2.1 变配电室内全部电气设备及用电设备配电箱柜安装完毕。

2.3.2.2 电缆桥架、电缆托盘、电缆支架及电缆过管、保护管安装完毕，并检验合格。

电线电缆安装标准规范第一章总则第1.0.1条为保证电缆线路安装工作的施工质量，促进电缆线路施工技术水平的提高，确保电缆线路安全运行，制订本规范。

第1.0.2条本规范适用于500kV及以下电力电缆、控制电缆线路安装工程的施工及验收。

矿山、船舶、冶金、化工等有特殊要求的电缆线路的安装工程尚应符合专业规程的有关规定。

第1.0.3条电缆线路的安装应按已批准的设计进行施工。

第1.0.4条电缆及其附件的运输、保管，应符合本规范要求。

当产品有特殊要求时，并应符合产品的要求。

第1.0.5条电缆及其附件在安装前的保管，其保管期限应为一年及以下。

当需长期保管时，应符合设备保管的专门规定。

第1.0.6条采用的电缆及附件，均应符合国家现行技术标准的规定，并应有合格证件。

设备应有铭牌。

第1.0.7条施工中的安全技术措施，应符合本规范及现行有关安全技术标准及产品的技术文件的规定。

对重要的施工项目或工序，尚应事先制定安全技术措施。

第1.0.8条与电缆线路安装有关的建筑工程的施工应符合下列要求：一、与电缆线路安装有关的建筑物、构筑物的建筑工程质量，应符合国家现行的建筑工程施工及验收规范中的有关规定。

二、电缆线路安装前，建筑工程应具备下列条件：1.预埋件符合设计，安置牢固；2.电缆沟、隧道、竖井及人孔等处的地坪及抹面工作结束；3.电缆层、电缆沟、隧道等处的施工临时设施、模板及建筑废料等清理干净，施工用道路畅通，盖板齐全；4.电缆线路敷设后，不能再进行的建筑工程工作应结束；5.电缆沟排水畅通，电缆室的门窗安装完毕。

三、电缆线路安装完毕后投入运行前，建筑工程应完成由于预埋件补遗、开孔、扩孔等需要而造成的建筑工程修饰工作。

第1.0.9条电缆及其附件安装用的钢制紧固件，除地脚螺栓外，应用热镀锌制品。

第1.0.10条对有抗干扰要求的电缆线路，应按设计要求采取抗干扰措施。

第1.0.11条电缆线路的施工及验收，除按本规范的规定执行外，尚应符合国家现行的有关标准规范的规定。
