机械制造基础第14章 铣工

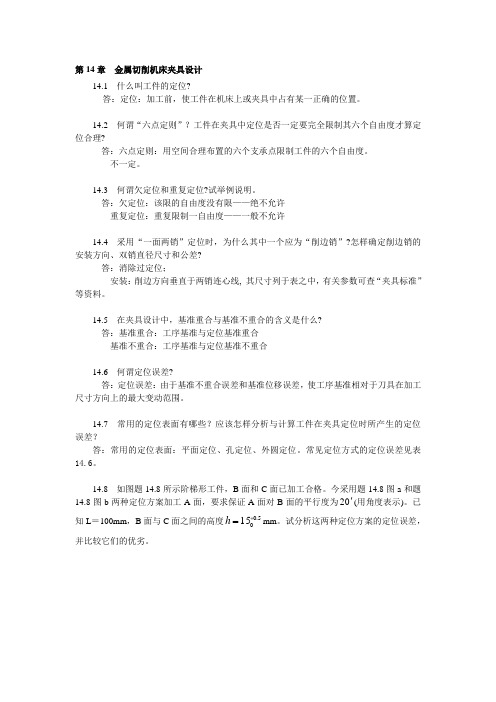

第14章 金属切削机床夹具设计14.1 什么叫工件的定位?答：定位：加工前，使工件在机床上或夹具中占有某一正确的位置。

14.2 何谓“六点定则”？工件在夹具中定位是否一定要完全限制其六个自由度才算定位合理?答：六点定则：用空间合理布置的六个支承点限制工件的六个自由度。

不一定。

14.3 何谓欠定位和重复定位?试举例说明。

答：欠定位：该限的自由度没有限——绝不允许重复定位：重复限制一自由度——一般不允许14.4 采用“一面两销”定位时，为什么其中一个应为“削边销”?怎样确定削边销的安装方向、双销直径尺寸和公差?答：消除过定位；安装：削边方向垂直于两销连心线, 其尺寸列于表之中，有关参数可查“夹具标准”等资料。

14.5 在夹具设计中，基准重合与基准不重合的含义是什么?答：基准重合：工序基准与定位基准重合基准不重合：工序基准与定位基准不重合14.6 何谓定位误差?答：定位误差：由于基准不重合误差和基准位移误差，使工序基准相对于刀具在加工尺寸方向上的最大变动范围。

14.7 常用的定位表面有哪些？应该怎样分析与计算工件在夹具定位时所产生的定位误差？答：常用的定位表面：平面定位、孔定位、外圆定位。

常见定位方式的定位误差见表14.6。

14.8 如图题14.8所示阶梯形工件，B 面和C 面已加工合格。

今采用题14.8图a 和题14.8图b 两种定位方案加工A 面，要求保证A 面对B 面的平行度为02'(用角度表示)。

已知L ＝100mm ，B 面与C 面之间的高度5.0015+=h mm 。

试分析这两种定位方案的定位误差，并比较它们的优劣。

答：方案Ⅰ 加工A 面的定位基准与设计基准重合，因此定位误差为01=∆D ； 方案Ⅱ 如图所示，定位基准面B 、C 的高度公差为，支承钉距离为100mm ， 因此，定位误差为1005.0arctan 2=∆D 。

因此，方案Ⅰ定位精度高，优于方案Ⅱ；但是方案Ⅰ定位操作复杂。

第一章机械制造概述1.机械加工工种分为冷加工、热加工和其他工种。

冷加工包括：车工、铣工、刨工、磨工、镗工、钳工、钣金工、冲压工、组合机床操作工等。

热加工包括：铸造工（形状复杂）、锻造工（产品形状简单，可承受较大的力，细化晶粒整平缺陷）、热处理工(改变内部组织，从而改变材料性能)、焊接（m轻）。

2.工序：一个或一组工人，在一个工作地或一台机床，对一个或同时对几个工件所连续完成的那部分工艺过程称为工序。

3.基准：基准是用来确定生产对象上几何要素间的几何关系所依据的那些点、线、面。

基准分为设计基准和工艺基准。

设计基准：设计基准是在零件图上用以确定某一点、线或面所依据的基准，即标注设计尺寸的起点。

工艺基准：工艺基准是指在工艺过程中所采用的基准。

分为四种：工序基准、定位基准、测量基准、装配基准。

分析基准时要注意精基准和粗基准的选择。

4.定位基准的选择1）精基准的选择原则：基准重合原则、基准统一原则、互为基准原则、自为基准原则2）粗基准的选择原则：一：为了保证加工面与非加工面之间的位置要求，应选择非加工面为粗基准;二：为保证各加工面都有足够的加工余量，应选择毛坯余量小的面为粗基准；三：为保证重要加工面的加工余量，应选择重要加工面为基准；粗基准应避免重复使用；四：选作粗基准的表面，应尽可能平整和光洁，不能有飞边、浇口、冒口或其他缺陷，以便定位准确，夹紧可靠。

第二章金属切削机床基础1.通用机床分类代号类别车床钻床镗床磨床齿轮加工机床螺纹加工机床铣床刨插床拉床特种加工机床切断机床其他机床代号C Z T M Y S X B LD G Q 读音车钻镗磨牙丝铣刨拉电割其例：Z 3 0 40 x16 /S2的含义如下：Z:机床类别代号（钻床类）3;机床系别代号（摇臂钻床组）0:机床组别代号（摇臂钻床系）40:主参数代号（最大钻孔直径40mm）x16:第二主参数（最大跨距1600mm的1/100）/S2: 企业代号（沈阳第二机床厂）通用特性代号：G:高精度M:精密Z:自动B:半自动K:数控（控）H:加工中心（自动换刀）（换）F:仿形Q:轻型Z：加重型（重）J:简式或经济型R:柔性加工单元X:数显（显）S:高速（速）2.表面成形运动：直接参与切削过程，使之在工件上形成一定几何形状表面的刀具和工件间的相对运动称为表面成形运动。

课题编制减速器传动轴的机械加工工艺卡片——机械加工工艺规程设计（1）课时2课时（90 min）教学目标知识技能目标：（1）掌握机械加工工艺路线的拟订（2）掌握机械加工工序的设计思政育人目标：提高逻辑严谨、思维缜密的问题分析能力教学重难点教学重点：工艺路线的拟定，加工余量和工序尺寸的确定，机床设备、工艺装备及切削用量的选择教学难点：工艺路线的拟定，切削用量的选择教学方法启发式、讲授法、案例分析法、讨论法、总结法教学用具电脑、投影仪、多媒体课件、教材教学设计课前任务→考勤（2min）→互动导入（5min）→传授新知（53min）→项目实践（25min）→课堂小结（3min）→作业布置（2min）教学过程主要教学内容及步骤设计意图课前任务⏹【教师】上传预习资料，发布预习任务，和学生负责人取得联系，让其提醒同学通过APP或其他学习软件，完成课前任务查找机械加工工艺规程设计的相关资料，观看上传的预习视频，思考工艺规程设计可能包含那些内容，通过发起的线上任务，分析讨论如何进行机械加工工艺规程的设计。

⏹【学生】完成课前任务通过课前任务，培养学生独立收集资料的能力，对机械加工工艺规程的设计形成初步认识，锻炼其观察、分析、总结的能力考勤（2 min）⏹【教师】使用APP进行签到⏹【学生】按照老师要求签到培养学生的组织纪律性，掌握学生的出勤情况互动导入（5 min）⏹【教师】讲述“任务引入”案例（详见教材），并提出问题机械加工工艺规程的编制方法和过程都有哪些呢？⏹【学生】聆听、思考、回答通过设置疑问的方式，引导学生主动思考，激发学生的学习兴趣传授新知⏹【教师】通过学生的回答，引出本节课知识点，讲解机械加运用多媒体课件，通过提问引导（53 min）工工艺规程设计的相关内容一、工艺路线的拟订拟订工艺路线是编制机械加工工艺规程的关键步骤，工艺路线拟订得是否合理直接影响机械加工工艺规程的合理性、科学性和经济性。

工艺路线拟订的主要任务是选择加工方法、划分加工阶段、安排加工顺序和组合工序内容。

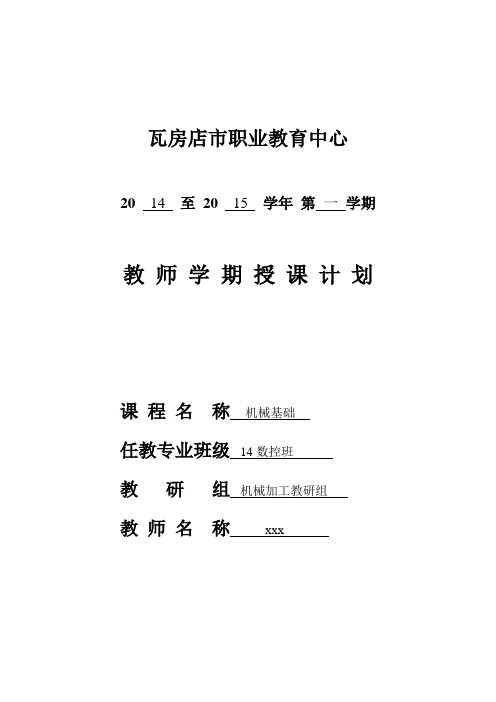

瓦房店市职业教育中心
20 14 至20 15 学年第一学期教师学期授课计划
课程名称机械基础
任教专业班级14数控班
教研组机械加工教研组
教师名称xxx
教师 xxxx 的课表
机械教研组 2014-8-28
瓦房店市职业教育中心2014-2015学年第一学期
学科教学工作计划
教师：xxx 学科：机械基础专业：数控年级：14数控
教学进度表
数控.专业14 年级机械基础学科教师xxxx
课时计划
课时计划
课时计划
课时计划
课时计划
课时计划
课时计划
课时计划
课时计划
课时计划
课时计划
课时计划
课时计划
课时计划
课时计划
课时计划
课时计划
课时计划
课时计划
课时计划
课时计划
课时计划
课时计划。

《机械制造基础》课程与岗位技能一、课程简介《机械制造基础》是机械类相关专业必修的一门专业基础课，对培养学生的工程实践能力有着重要的作用。

通过本门课程的学习，掌握选材选工艺的能力，为学习其他专业课程和从事机械制造工作打下扎实的基础。

课程内容主要包括工程材料、成型工艺基础和机械加工基础三大部分的内容。

主要介绍工程材料的组织、性能和选用原则；零件毛坯的成型方法以及机械加工方法的基本原理和特点。

课程的主要任务是通过对工程材料、铸造、锻压、焊接、切削加工、其他成型加工方法等内容的学习,了解和掌握常用工程材料的性质、毛坯成型工艺和机械零件加工工艺的基础知识，为学习其它相关课程和从事专业技术工作奠定必要的工艺基础。

本课程内容多，涉及知识面广，实践性强，综合性高，学习前最好有金工实训的经历。

学习本课程，不但要学习掌握必要的基础理论和基本知识，还要注意理论联系实际，高度重视实践与应用环节，掌握安全操作规程，培养一定的基本操作技能，提高独立分析问题和解决问题的能力。

通过校内实训、工厂实习以及社会实践来更好地体会，加深理解和提高动手能力。

在学习中，要注意充分理解和掌握机械制造技术相关的基本概念和知识，加强对相关技能和动手能力的培养，注意理论与实践的结合，在实践中加深对课程内容的理解，将来走上工作岗位，学以致用，加深理论对实践的指导作用，才能将所学知识转为技术应用能力。

二、机械设计与制造专业职业面向机械设计与制造专业属于装备制造大类，主要面向通用设备制造业（34）、专用设备制造业（35）、电气机械和器材制造业（38）、金属制品、机械和设备修理业（43）等行业，《机械制造基础》课程提供必要的技术基础，主要是常用工程材料的性质、毛坯成型工艺和机械零件加工工艺的基础知识，为专业技术人员从事专业技术工作奠定必要的工艺基础。

三、职业岗位与岗位技能要求机械设计与制造专业属于装备制造大类，典型职业岗位有：机械设计工程技术类岗位、机械制造工程技术类岗位、车工、铣工、机械产品质量检测类岗位、增材制造（3D 打印）设备操作类岗位等，相应的岗位技能要求如下表所示。

绪论.第一章.第二章习题一. 填空1.平面连杆机构由一些刚性构件用____副和____副相互联接而组成。

2. 在铰链四杆机构中，能作整周连续旋转的构件称为_______，只能来回摇摆某一角度的构件称为_______，直接与连架杆相联接，借以传动和动力的构件称为_______。

3. 图1-1为铰链四杆机构，设杆a最短，杆b最长。

试用符号和式子表明它构成曲柄摇杆机构的条件：（1）____________________________。

（2）以_______为机架，则_______为曲柄。

4. 设图1-1已构成曲柄摇杆机构。

当摇杆CD为主动件，机构处于BC与从动曲柄AB共线的两个极限位置，称为机构的两个_______位置。

5. 铰链四杆机构的三种基本形式是_______机构，_______机构，_______机构。

6. 平面连杆机急回运动特性可用以缩短_______。

从而提高工作效率。

7. 平面连杆机构的急回特性系数K______________。

8. 四杆机构中若对杆两两平行且相等，则构成_______机构。

二、选择代号填空9. 平面四杆机构中各构件以_______相联接。

（a 转动副 b 移动副 c 螺旋副）10. 平面连杆机构当急回特性系数K_______时，机构就具有急回特性。

（a >1 b =1 c <1）11. 铰链四杆机构中，若最长杆与最短杆之和大雨其他两杆之和，则机构有_______。

（a 一个曲柄 b 两个曲柄 c两个摇杆）12. 家用缝纫机踏板机构属于_______。

（a 曲柄摇杆机构 b 双曲柄机构 c 双摇杆机构）13. 机械工程中常利用_______的惯性储能来越过平面连杆机构的“死点”位置。

（a主动构件 b 从动构件 c 联接构件）14. 对心曲柄滑块机构曲柄r与滑块行程H的关系是_______。

（a .H=r b. H=2r c. H=3r）15. 内燃机中的曲柄滑块机构工作时是以_______为主动件。

西北机械技师学院 2010-2011学年第一学期期中考试试卷 《机械制造工艺基础》

请把判断题和选择题的答案写在背面的答题卡上谢谢 一、判断题 （每题1.5分，共30分） （ ）1、铣削深度ap是指工件已加工表面与待加工表面间的垂直距离。 （ ）2、用端铣刀可以在卧式铣床和立式铣床上铣削平面。 （ ）3、铣削平面时，应先加工基准面，再加工其他的连接面（垂直面、平行面和斜面）。 （ ）4、铣削的切削过程是连续的，每个刀齿的切削是断续的，因此切削过程中存在冲击。 （ ）5、工件材料硬，选择砂轮磨料的硬度应更硬。 （ ）6、磨削高硬度的材料，应选用软砂轮。 （ ）7、磨削内圆时在工件孔径允许的条件下，应尽量选用大直径的砂轮。 （ ）8、在万能外圆磨床上磨削外圆柱面，工件的回转方向与砂轮的回转方向相同；磨削内圆柱面时，工件的回转方向与砂轮的回转方向相反。 （ ）9、用展成法，一把齿轮刀具可以加工所有不同齿数的齿轮。 （ ）10、滚齿是连续切削，插齿是断续切削，所以滚齿的生产率一般比插齿高。 （ ）11、用展成法加工齿轮，不存在原理性齿形误差。 （ ）12、特种加工过程中，一般不用工具或工具与工件基本不接触，因此加工时无显著的机械切削力。 （ ）13、使工件在机床上或夹具中获得一个正确而固定位置的过程称为安装。 （ ）14、粗加工时所选用的定位基准称为粗基准，精加工时所选用的定位基准称为精基准。 （ ）15、一个工序中只能包含一个安装。 （ ）16、加工轴类零件时采用两端中心孔作为精基准，既符合基准重合原则，又符合基准统一原则。 （ ）17、加工箱体零件时，应选装配基准面作为精基准。 （ ）18、定位基准只允许使用一次，不准重复使用。

（ ）19、划线必须线条清晰均匀、尺寸准确，以保证工件的加工精度。 （ ）20、圆柱销连接的定位精度高于圆锥销连接的定位精度。 二、选择题 (每题2分，共40分) （ ）1、诸铣削用量中，最后确定的是（）。 A、铣削深度ap B、铣削宽度ae C、进给量f D、铣削速度Vc （ ）2、铣削宽度较宽而深度较浅的台阶宜采用（）。 A、端铣刀 B、三面刃铣刀 C、立铣刀 D、圆柱形铣刀 （ ）3、砂轮的硬度是指（）。 A、砂轮所用磨料的硬度 B、砂轮内部结构的疏密程度 C、磨料从砂轮表面脱落的难易程度 D、结合剂黏结磨粒的牢固程度 （ ）4、砂轮在磨削中的自锐作用可以（）。 A、修正砂轮形状的失真 B、使砂轮保持良好的磨削性能 C、免除砂轮的修整 D、提高工件的表面质量 （ ）5、工序集中有利于保证各加工表面的（）。 A、尺寸精度 B、形状精度 C、相互位置精度 D、表面粗糙度 （ ）6、粗加工后安排调质热处理可提高零件的 （）。 A、硬度 B、强度 C、耐磨性 D、综合力学性能 （ ）7、滚切直齿圆柱齿轮，滚刀的安装角δ取决于（）。 A 滚刀的螺旋升角γ B、工件的齿数 C、滚刀与工件的回转方向 （ ）8、展成法加工齿轮的特点有（）。 A、一把刀具可加工不同模数的齿轮 B、生产率较低 C、需要专门的刀具和机床 D、加工精度较高 （ ）9、淬火后齿面的精加工可采用（）。 A、磨齿 B、剃齿 C、珩齿 D、插齿 （ ）10、用硬质合金精密车刀进行精密车削，切削速度应选择（）。 A、高速 B、低速 C、高速或低速 D、任意选择 （ ）11、精密磨削钢或铸铁零件时，砂轮的磨料应选用（）。 A、单晶刚玉 B、碳化硅 C、立方氮化硼 D、人造金刚石 （ ）12、不需要工具的特种加工方法有（）。 A、电火花加工 B、超声波加工 C、激光加工 D、电子束加工 （ ）13、对全部表面均须加工的零件，其粗基准表面的选择条件是（） A 加工余量最小 B、外形尺寸大 C、尺寸精度要求高 D、表面粗糙度值小 （ ）14、划分工序的主要依据是（）。 A、生产批量的大小 B、生产计划的安排 C、零件结构的复杂程度 D、零件在加工过程中工作地是否变动
